Комплект инструменти за зацепване Ford 2.5 и Volvo 1.6–2.5 / 2.4D

Този комплект инструменти е предназначен за проверка и настройка на фазите на двигателя при широка гама двигатели на Ford и Volvo.

Позволява прецизно подравняване на разпределителния и коляновия вал при смяна на ангренажен ремък и други сервизни операции.

Съвместимост

Ford:

• Focus
• Mondeo
• S-Max 2.5 ST
• Galaxy 2.5 ST (след 2005 г.)

Бензинови двигатели:

• 2.5 Turbo (Euro 4) – HUBA, HUWA, HYDA

Volvo:

• C30 (2006–2010)
• C70 (1998–2010)
• S40 (1996–2010)
• S60 (2000–2009)
• S70 (1997–2007)
• S80 (1998–2006)
• V40 (1996–2010)
• V50 (2004–2010)
• V70 (1997–2007)
• XC70 (2002–2007)
• XC90 (2002–2010)

Кодове двигатели

Бензинови:

• 1.6 (B4164S)
• 1.8 (B4184S)
• 1.9T (B4194T)
• 2.0 (B4204S / B4204T)
• 2.0T (B5204T3 / B5204T4 / B5204T5)
• 2.3 (B5234FS)
• 2.3T (B5234T3 / B5234T7 / B5234T9)
• 2.4 (B5244S / B5244S2 / B5244S4 / B5244S5 / B5244S7)
• 2.4T (B5244T / B5244T3 / B5244T4 / B5244T5 / B5244T7)
• 2.5R (B5254FS)

Дизелови:

• 2.4D (D5244T9 / D5244T8 / D5244T13)

Функционалност

Комплектът позволява:

• Прецизно подравняване на разпределителен и колянов вал
• Сигурно фиксиране на шайбата на коляновия вал
• Правилно позициониране при смяна на ангренажен ремък
• Надеждна настройка на фазите при различни двигатели

Съдържание

• Инструмент за фиксиране на шайба на колянов вал (като OEM 999 5433, 303-1179)
• Инструмент за подравняване на разпределителен вал (като OEM 303-1178)
• Инструмент за подравняване на колянов вал (като OEM 303-1182)
• Държач за разпределителен вал (като OEM 303-1183)

OEM референтни номера

За използване като:
999 5433, 303-1179, 303-1178, 303-1182, 303-1183

Оригиналните номера служат само за сравнение, не става въпрос за оригинален инструмент!

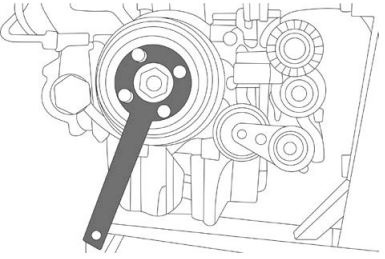

Инструмент за задържане на шайбата на коляновия вал (1)
Да се използва като OEM 999 5433 / 303-1179.
Инструментът се закрепва към шайбата с болтове (2) и служи за контриране на шайбата на коляновия вал при развиване/затягане на болта на шайбата.

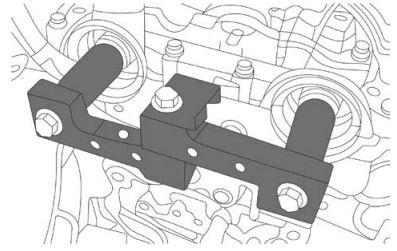

Инструмент за подравняване на разпределителен вал (2)
Да се използва като OEM 303-1178.
Използва се за подравняване на разпределителния вал при настройка на фазите на двигателя.

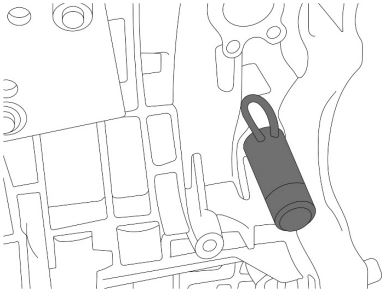

Инструмент за подравняване на колянов вал (3)
Да се използва като OEM 303-1182.
Използва се за подравняване на коляновия вал при настройка на фазите на двигателя.

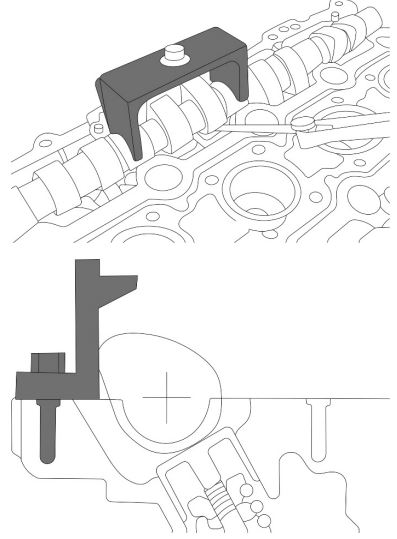

Държач за разпределителен вал (4)
Да се използва като OEM 303-1183.
Използва се за притискане на разпределителния вал при регулиране на клапанния хлабина.
