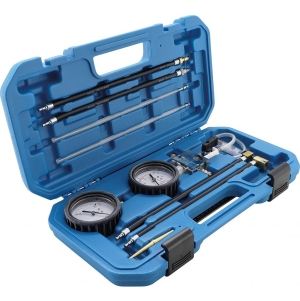

Манометър за ретурно налягане на пиезо инжектори

Прецизно измерване на ретурното налягане за пиезо инжектори

Този манометър за ретурно налягане е разработен за професионални дизелови сервизи и позволява бързо и точно измерване на ретурното налягане на пиезо инжектори. Съвместим е с Bosch, VDO/Siemens и Delphi системи и помага за ранно откриване на дефектни инжектори.

Инструментът е подходящ и за проверка на всмукателната страна на горивната помпа, което го прави многофункционален диагностичен инструмент.

Характеристики и предимства

• Точно измерване на ретурното налягане на пиезо инжектори

• Plexiglas корпус с дренажен клапан за визуален контрол на въздушните мехурчета

• Два манометъра с различни измервателни диапазони:

  • Delphi: –1 до +3 bar

  • Bosch & VDO/Siemens: –1 до +15 bar

• Бързи съединители и комплекти за лесно свързване

• Здрава конструкция, подходяща за професионален сервиз

Инструкции за употреба – стъпка по стъпка

Подготовка:

1. Изберете и монтирайте правилния манометър на plexiglas корпуса според типа инжектор.

2. Свържете подходящите маркучи.

3. Разкачете връщащата линия от инжектора и включете тестовия инструмент.

4. Затворете дренажния клапан преди измерване.

Процедура за тест:

• Двигателят работи: Оставете на празен ход докато plexiglas корпусът се напълни и отчетете налягането.

• Двигателят не стартира: Използвайте стартер и отчетете налягане/вакуум.

Оценка:
Сравнете измерените стойности с фабричните спецификации. Разминаванията показват дефекти на инжектора.

Демонтаж:

1. Осигурете безналягане в системата.

2. Отворете дренажния клапан и съберете горивото.

3. Разкачете тестовия инструмент и възстановете връщащата линия на инжектора.

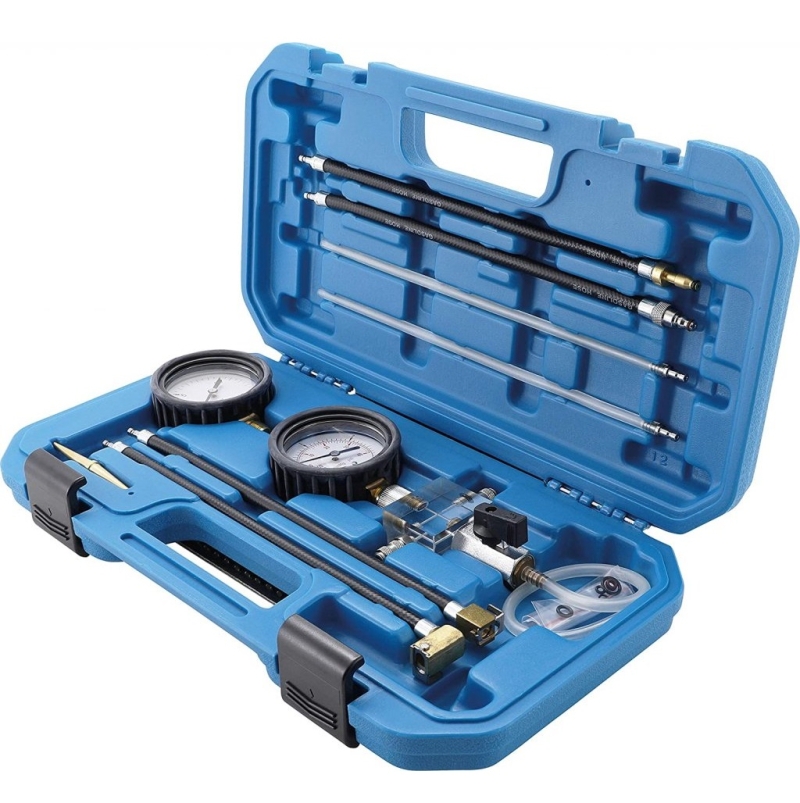

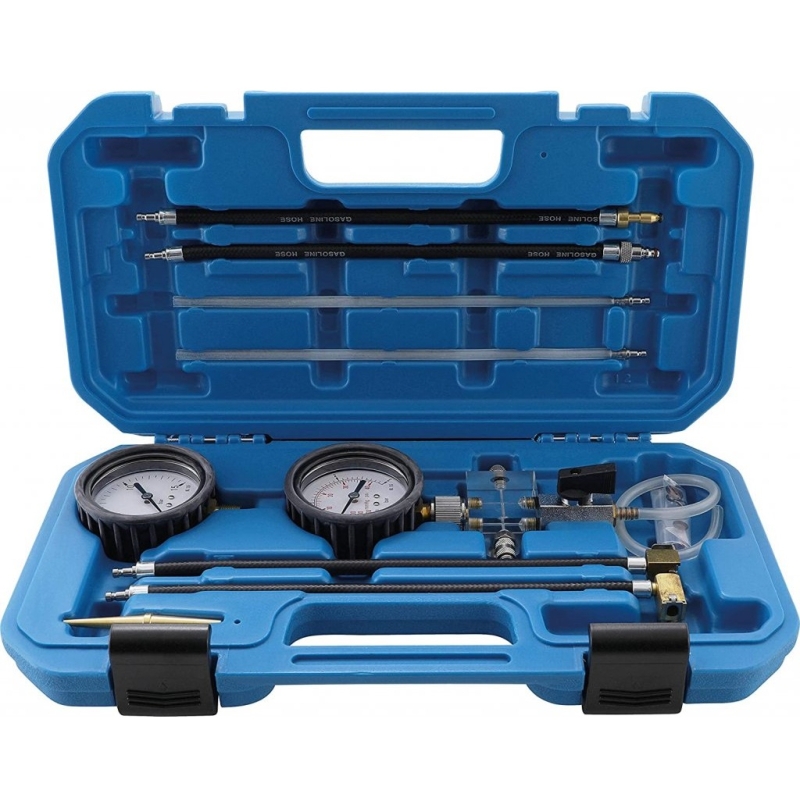

Съдържание на комплекта

• 2 × манометъра: –1 до +3 bar (Delphi) & –1 до +15 bar (Bosch, VDO/Siemens)

• Plexiglas корпус с дренажен клапан

• Бързи съединители и дренажен маркуч

• Комплекти за свързване за пиезо инжектори Bosch, VDO/Siemens и Delphi

• Месингов двоен конус
