Динамометричен умножител за колянов вал Ford EcoBoost / Opel – като 303-1611, EN-52438

Този висококачествен динамометричен умножител е предназначен за постигане на необходимия краен въртящ момент при затягане на централния болт на коляновия вал и болтовете на цилиндровата глава. Умножава приложеното усилие 5 пъти, което позволява прецизна работа според изискванията на производителя.

Технически данни

• Предавателно число: 5:1 (входящ момент ×5)
• Задвижване: 1/2" квадрат
• Изход: 3/4" квадрат
• Конструкция, съответстваща на OEM инструмент

Приложение

Ford EcoBoost 1.0L / 1.1L – Болт на колянов вал

Монтажната плоча се закрепва към задната част на двигателя в комбинация с регулируемата опора. Умножителят се поставя върху коляновия вал.

Моменти на затягане:

• 60 Nm + 5 × 90°

Opel двигатели (LSQ, LXD, L3T)

Умножителят се поставя върху държача на коляновия вал и се фиксира чрез 3/4" квадрат.

Моменти на затягане:

• 180 Nm + 90°

Ford 2.0 EcoBlue – Болтове на цилиндрова глава (необходимо допълнително оборудване)

С помощта на специален адаптер (Арт. № 124771), който се поставя в отворите на инжекторите, болтовете на цилиндровата глава могат да се затягат по заводски спецификации.

Без умножител постигането на необходимия въртящ момент е трудно и може да доведе до повреда на инструменти или крепежни елементи.

Последователност на затягане:

• Стъпки 1–3: 15 Nm, 25 Nm, 40 Nm
• Стъпки 4–5: 90°
• Стъпка 6: 90° (с използване на умножителя)

Съвместимост – Кодове двигатели

Ford 1.0L EcoBoost Gen. 1:
B3DA*, M1CA, M1CB, M1DA, M1DC, M1DD, M1DH, M1FA, M1JA, M1JC, M1JE, M1JH, M1JJ, M1JL, M1JM, M1JP, M1JU, M2DA, M2DB, M2DC, M2GA, M2GB, P4JA, P4JB, P4JC, P4JD, SFCA, SFCB, SFCC, SFCD, SFCE, SFCF, SFDB, SFDC, SFJA, SFJB, SFJC, SFJD, SFJE, SFJF, SFJH, SFJJ, SFJK, SFJL, SFJN, SFJP, XMJA, XMJB, XMJC, XMJD, YYJA, YYJB, YYJC, YYJD, YYJE, YYJF, YYJG

Ford 1.1L EcoBoost Gen. 1:
XPJA, XPJB, XPJC, XPJD, XYJA, XYJB, XYJC, XYJD, XYJE, Y7JA

Ford 1.0L EcoBoost Gen. 2:
B3DA*, B7DA, B7JA, B7JB, B7JC, B7JE, BZJA, B7DC, M0JA, M0JB, M0DC, B3GA, B3GB

Ford 2.0 EcoBlue (необходимо допълнително оборудване):
BC2X, BCCA, BCCB, BCCC, BCCD, BCDA, BCFA, BCFB, BCFC, BCFD, BCRA, BJFA, BJFB, BJFC, BJFD, BJRA, BJRB, BKFA, BKFB, BKFC, BKFD, BKRA, BKRB, BLFA, BLFB, BLFC, BLFD, BLHA, BLRA, BLRB, Y2LX, YLCA, YLCB, YLCC, YLDA, YLF6, YLFA, YLFB, YLFS, YLR6, YLRA, YMCA, YMCB, YMCC, YMF6, YMFA, YMFB, YMFS, YMHA, YMR6, YMRA, YNCA, YNF6, YNFA, YNFB, YNFS, YNR6, YNRA, YNSX

Opel двигатели:

• 1.3L / 1.4L: L3T, F14SHT, F14SHL
• 1.5L / 2.0L CDTi: D15DVC, D15DVH, F15DVC, F15DVH, LXD, F20DVH, LSQ

Съвместимост – Превозни средства

• Ford: B-MAX, C-MAX, EcoSport, Fiesta, Focus, Grand C-MAX, Grand Tourneo Connect, Mondeo, Tourneo Connect, Tourneo Courier, Transit Connect, Transit Courier
• Opel: Astra K, Insignia B

Референтни номера

Използва се като:

• Ford: 303-1611
• Ford: 3031611
• Ford: 303-1611-01
• Ford: 303-1611-02
• Ford: 303161101
• Ford: 303161102
• Opel: EN-52438
• Opel: EN52438

Съдържание на комплекта

• 1 × Динамометричен умножител (предавателно число 5:1)
• 1 × Опора с 2 гайки
• 1 × Монтажна плоча с отвори и 7 болта
• 1 × 3/4" CrMo вложка 21 mm
• 1 × 3/4" CrMo вложка 24 mm
• 1 × Куфар за съхранение

OEM номерата са само за идентификация. Инструментът не е оригинален OEM продукт.

Приложение

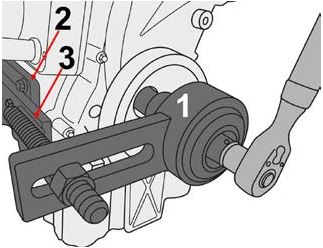

Умножителят на въртящ момент (1) трябва да се използва заедно с адаптерната плоча (2) и специалния адаптер (3).

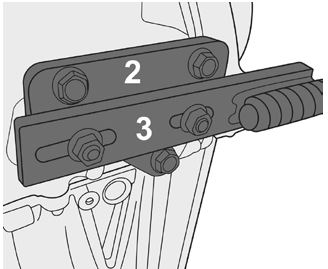

Монтирайте специалния адаптер (3) към адаптерната плоча (2).
Закрепете инструменталния модул, състоящ се от специалния адаптер (3) и адаптерната плоча (2), отстрани на блока на двигателя.

Свържете ударния вложка за централния болт към умножителя на въртящ момент (1).
Поставете ударната вложка върху централния болт на шайбата и закрепете рамото на умножителя на въртящ момент (1) към резбовия шпилка на специалния адаптер (3).

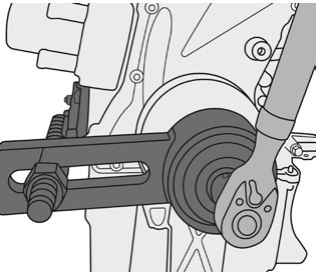

Поставете тресчотка или динамометричен ключ върху умножителя на въртящ момент (1) и развийте централната гайка или я затегнете до предписания въртящ момент.
