Комплект инструменти за фиксиране на баланс валове за Ford 2.2 DOHC дизел – като 303-1328, 303-1329, 303-1330

Този специализиран комплект е предназначен за фиксиране и настройка на баланс валовете при ремонт на двигателя или смяна на ангренажен ремък. Осигурява точно позициониране и предотвратява разминаване на фазите по време на работа.

Приложение

Използва се при:

• Смяна на ангренажен ремък
• Ремонт и основен ремонт на двигателя
• Проверка и настройка на баланс валове
• Прецизно настройване на синхронизацията

Съвместимост – Двигатели и превозни средства

Ford 2.2 DOHC дизел:
Q4BA, Q4WA, KNBB, KNBA, KNWA
Монтирани в: Galaxy, S-MAX, Mondeo (2008–2015)

Peugeot / Citroën DW12:
4HX и сходни варианти
Монтирани в: Peugeot 407, 607, 406 HDi и Citroën C5, C6, C8 HDi (2002–2015)

Land Rover:
224DT
Монтирани в: Discovery, Freelander 2 (2009–2015)

Съвместимост – Кодове двигатели

4HK (DW12ME5), 4HK (DW12MTED4), 4HL (DW12C), 4HN (DW12MTED4), 4HP (DW12BTED4), 4HR (DW12BTED4), 4HT (DW12BTED4), 4HW (DW12ATED4), 4HW (DW12BTED4), 4HW (DW12TED4), 4HX (DW12TED4), 4HY (DW12UTED), 4HZ (DW12TED4), 224DT, KNBA, KNWA, Q4BA, Q4WA

Съдържание на комплекта

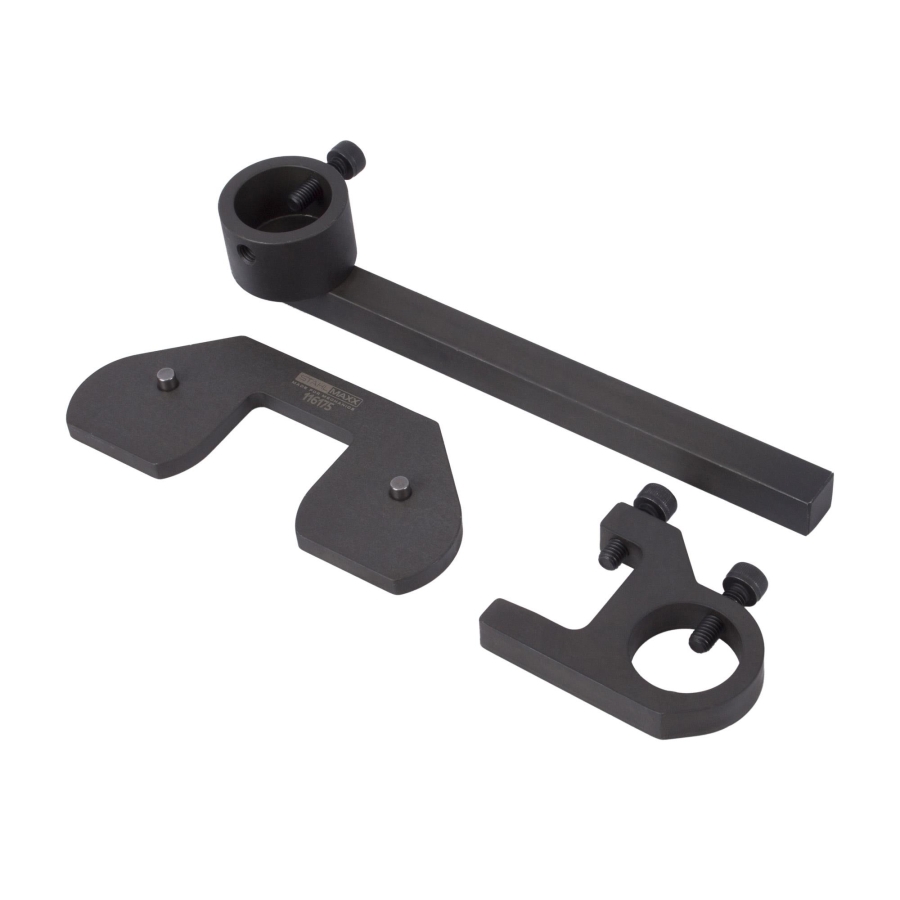

• Инструмент за настройка на баланс валове като 303-1328, 0190D

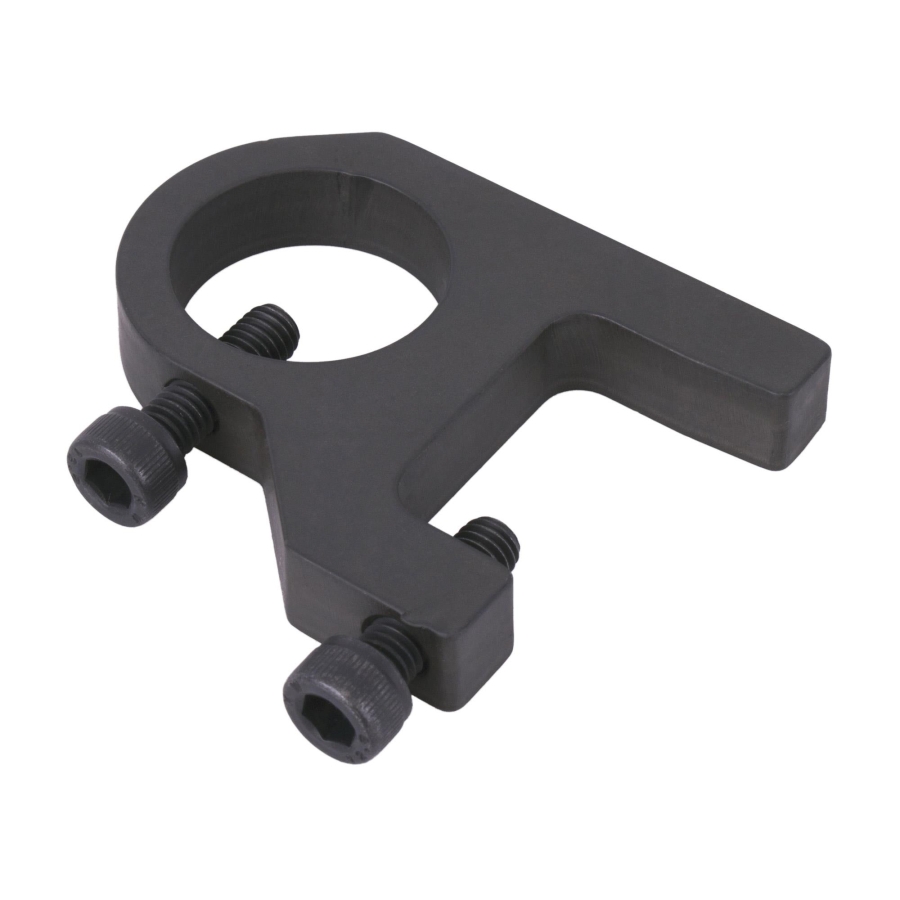

• Инструмент за фиксиране на баланс валове като 303-1329

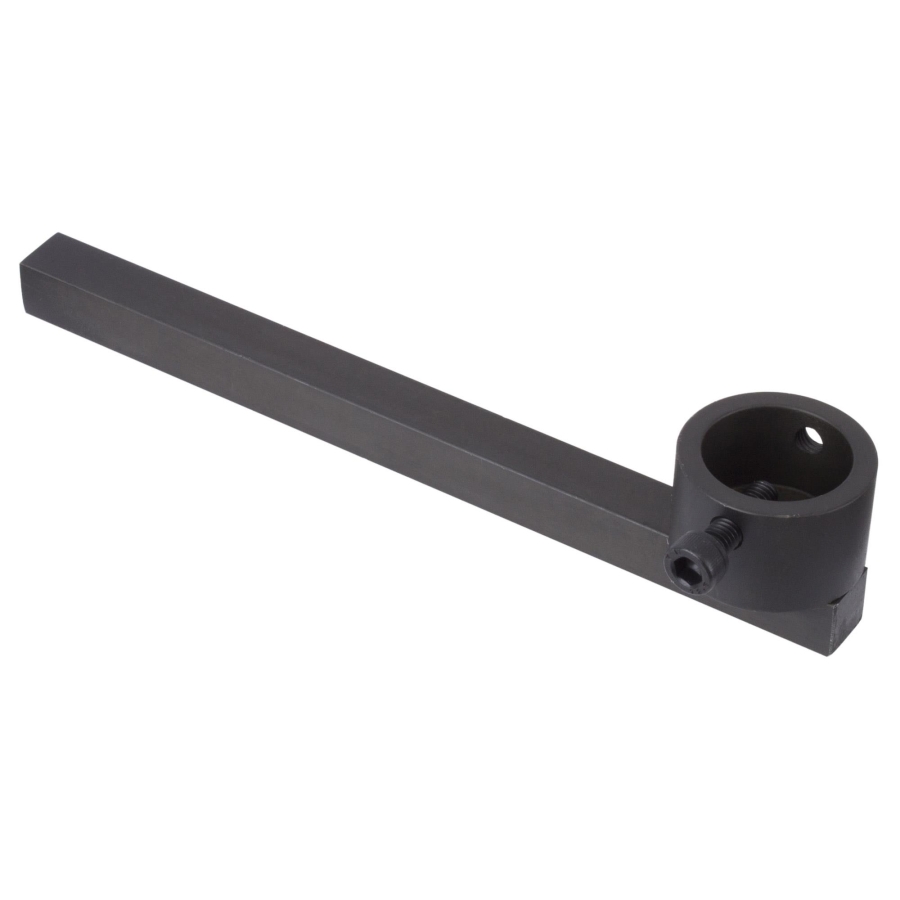

• Инструмент за регулиране на баланс валове като 303-1330

Референтни номера

Използва се като:

• Ford: 303-1328
• Ford: 303-1329
• Ford: 303-1330
• PSA: 0190D

OEM номерата са само за идентификация. Комплектът не е оригинален OEM продукт.

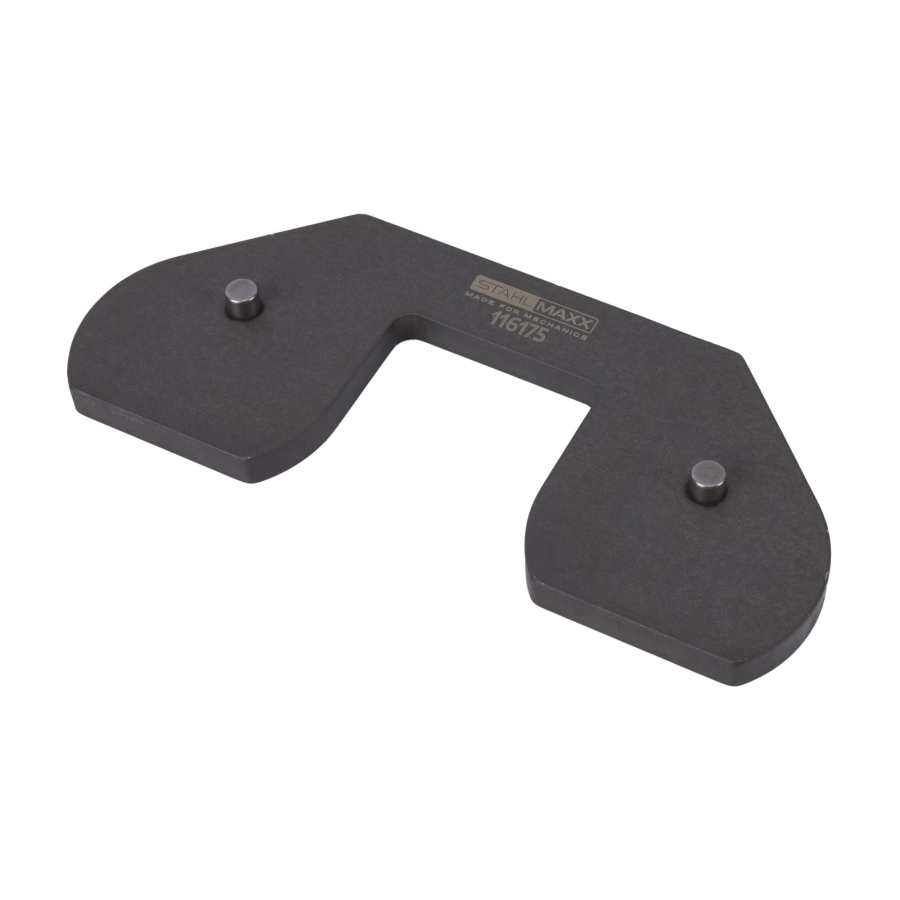

Фиксиращ инструмент за балансиращ вал DOHC 2.2L (Арт. № 116175)

Инструментът може да се използва и за измерване на ъгловия луфт (backlash) на балансиращите валове, което е задължително при монтаж на нов модул на балансиращ вал.

При някои двигатели смяната на ангренажния ремък изисква демонтаж или проверка на балансиращите валове. Този специализиран комплект съдържа всички необходими инструменти за ремонт, центровка и настройка на балансиращите валове.

Демонтаж

(Пример: Ford 2.2 Q4BA двигател)

Подготвителни операции

• Демонтирайте масления картер (момент на затягане: 21 болта × 9 Nm)
• Демонтирайте маслената помпа (обърнете внимание на различните моменти: 4 × 7 Nm, след това 9 Nm)
• Демонтирайте усилването на картера:
  • Болтове към блок/глава: 9 × 47 Nm
  • Болтове на усилването на картера: 20 × 10 Nm, след това 16 Nm
• Фиксирайте коляновия вал в Горна мъртва точка (ГМТ) от страната на маховика

Демонтаж на балансиращия модул

• Подравнете балансиращите валове с Инструмент 2
• Монтирайте Фиксиращ инструмент 1, за да ги задържите в позиция
• Демонтирайте модула на балансиращите валове

Измерване на луфта на балансиращите валове

Контрол между балансиращите валове

При монтаж на нов модул:

• Използвайте правилните регулиращи шайби (шайби за хлабина)
  • За измерване: Ford №57 (дебелина 1,57 mm)
• Номерът на шайбата обозначава размер +1 mm
  • Пример: №29 = 1,29 mm
• Шайбите се доставят като оригинални резервни части

Процедура

• Монтирайте новия модул на балансиращите валове
• Затегнете болтовете равномерно в два етапа (отвътре навън, кръстосано):
  • 5 Nm → 22 Nm
• Монтирайте лоста (Инструмент 3), държача за индикаторен часовник и самия часовник (с предварително натоварване)
• Натиснете балансиращия вал аксиално до крайно положение
• Фиксирайте десния вал (поглед отпред) с Инструмент 1
• Чрез лоста (Инструмент 3) измерете луфта, движейки го в двете посоки

Номинална стойност: 0,01 mm – 0,07 mm

Контрол между вал и колянов вал

• Не фиксирайте коляновия вал
• Монтирайте лоста (Инструмент 3) и индикаторния часовник
• Натиснете левия балансиращ вал към маслената помпа и измерете луфта
• Запишете стойността
• Разхлабете лоста и завъртайте коляновия вал на стъпки от ¼ оборот
• Повторете измерването (общо 8 позиции)

Номинална стойност: 0,01 mm – 0,07 mm

• При необходимост коригирайте с шайби

Монтаж

• Подравнете балансиращите валове така, че отворите да сочат надясно и надолу
• Проверете позицията с Инструмент 2
  • Маркировките трябва да са нагоре
• Фиксирайте с Инструмент 1
• Уверете се, че двигателят е в ГМТ (по маховика)
• Монтирайте избраните регулиращи шайби
• Монтирайте новия модул
• Затегнете болтовете в два етапа (кръстосано):
  • 5 Nm → 22 Nm
• Сглобете автомобила напълно
