Инструмент за определяне на ГМТ и запалителен момент

Професионален специализиран инструмент за точно определяне на горна мъртва точка (ГМТ), запалителен ГМТ и позицията на буталото при бензинови и дизелови двигатели.

Особено подходящ за автомобили без фабрични маркировки за ГМТ. Инструментът позволява прецизно определяне на горната мъртва точка при процедури по центровка и ремонт на двигателя.

Подходящ за бензинови и дизелови двигатели и често използван при:

• Смяна на ангренажен ремък
• Смяна на гарнитура на цилиндрова глава
• Настройка на фазите на двигателя
• Основен ремонт на двигатели
• Проверка и настройка на запалителния момент

Свързващият маркуч се завива към резбата на запалителната или подгревната свещ чрез подходящ адаптер. За двигатели с дълбоки отвори за свещи могат да се използват включените алуминиеви удължители.

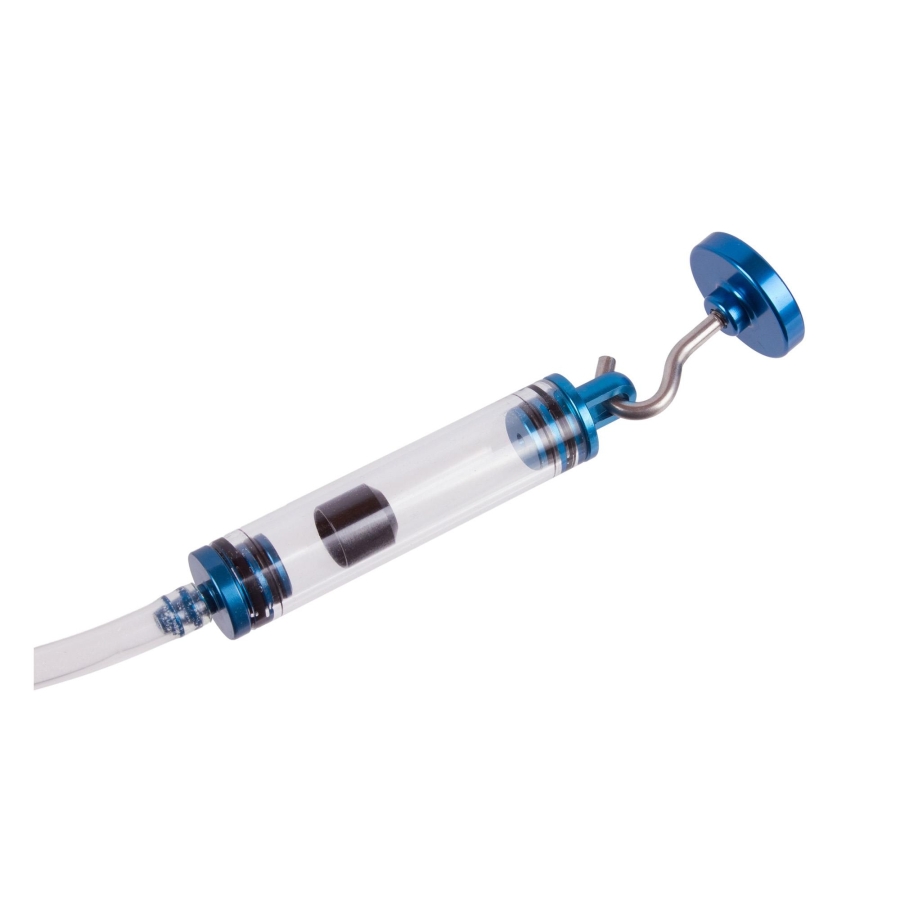

След това измервателният модул се закрепва на подходящо място чрез магнитната стойка и се свързва към маркуча.

Инструкции за работа

Стъпка 1 – Първоначално позициониране

Завъртайте бавно коляновия вал по посока на въртене на двигателя, докато буталото в измервателния модул първо се движи нагоре, а след това надолу.

Когато буталото достигне най-ниската точка, направете маркировка върху шайбата на коляновия вал на позиция 6 часа.

Стъпка 2 – Завъртане на коляновия вал

Завъртете коляновия вал:

• един пълен оборот
• плюс още 3/4 оборот

докато маркировката върху шайбата достигне позиция 3 часа.

Стъпка 3 – Прецизно измерване

След това завъртайте много бавно и равномерно коляновия вал с още 1/4 оборот, докато индикаторното бутало в измервателния модул отново се придвижи нагоре и след това надолу.

Когато буталото достигне най-ниската точка, прехвърлете маркировката от шайбата върху предния капак на двигателя.

Стъпка 4 – Проверка

Повторете стъпка 2, като завъртите коляновия вал:

• един пълен оборот
• плюс още 3/4 оборот

докато маркировката върху шайбата отново достигне позиция 3 часа.

След това завъртайте бавно и равномерно коляновия вал с още 1/4 оборот, докато индикаторното бутало отново се придвижи нагоре и достигне най-ниската точка.

Стъпка 5 – Финално определяне на ГМТ

Проверете съвпадението между:

• маркировката на шайбата на коляновия вал
• маркировката на предния капак на двигателя

Ако маркировките не съвпадат точно:

• премахнете маркировката на шайбата
• коригирайте я спрямо маркировката на предния капак

Повтаряйте процедурата, докато двете маркировки съвпаднат напълно.

След точното съвпадение на маркировките е определена прецизната горна мъртва точка (ГМТ).

Приложение в сервизни условия

Подходящ за:

• Определяне на горна мъртва точка (ГМТ)
• Настройка на запалителен момент
• Смяна на ангренажен ремък
• Смяна на гарнитура на цилиндрова глава
• Процедури по центровка на двигателя
• Ремонт и поддръжка на двигатели

Подходящ за бензинови и дизелови двигатели.

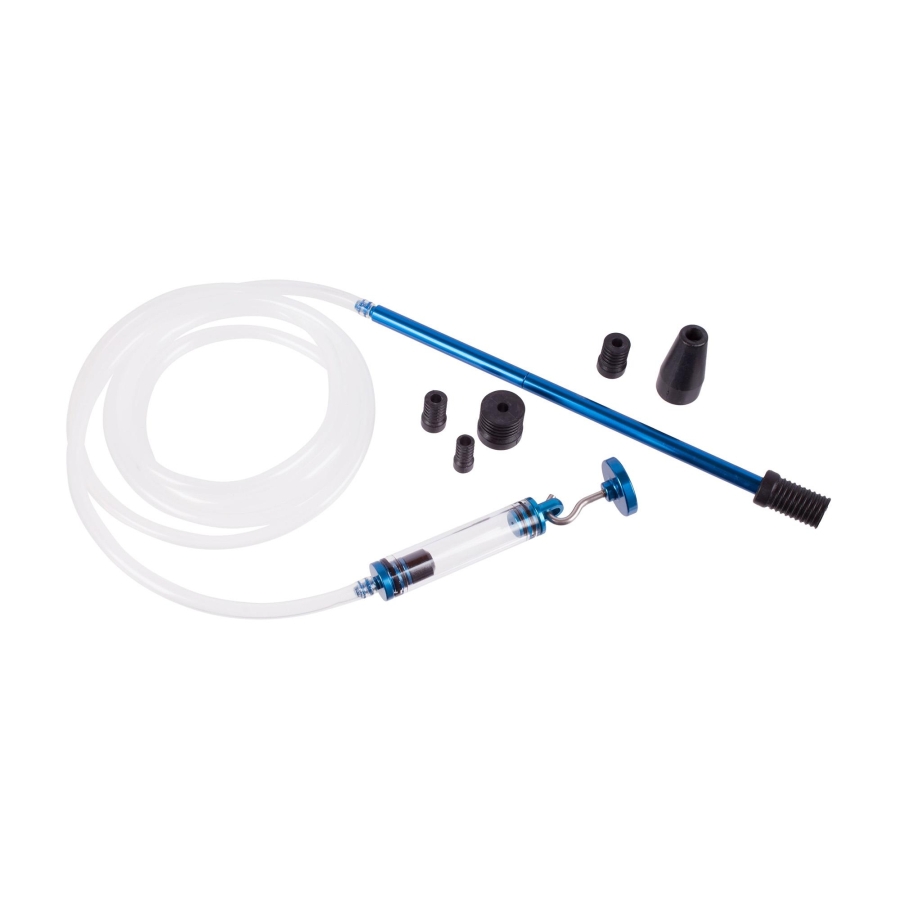

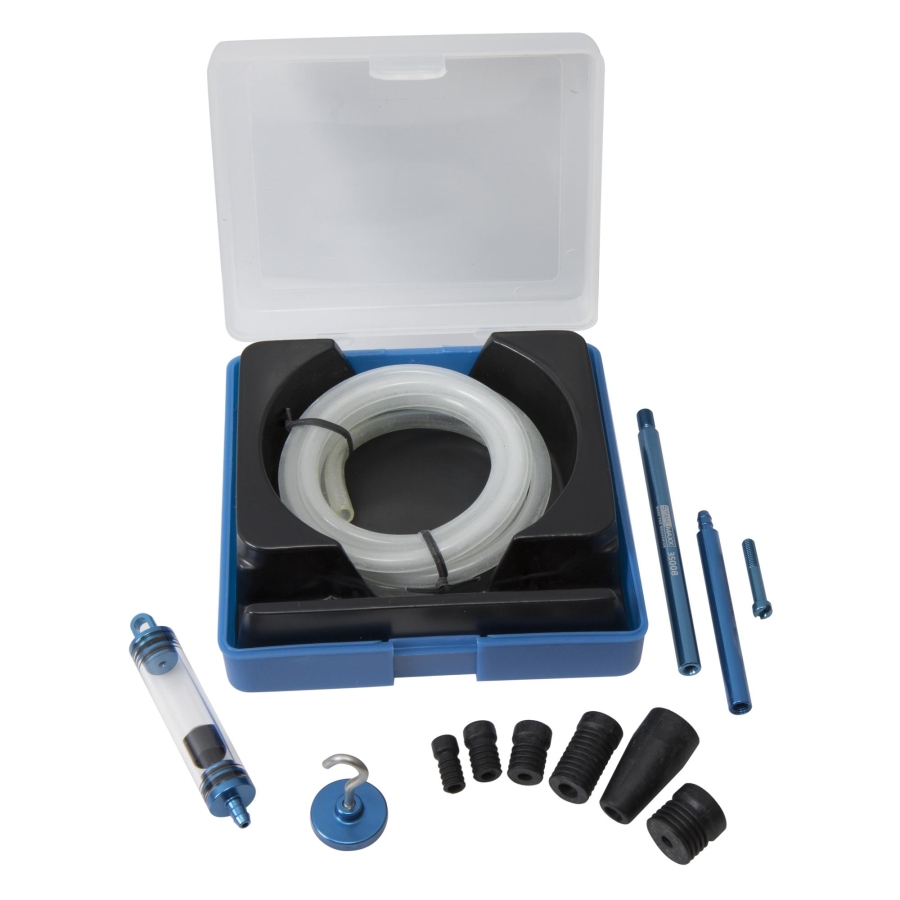

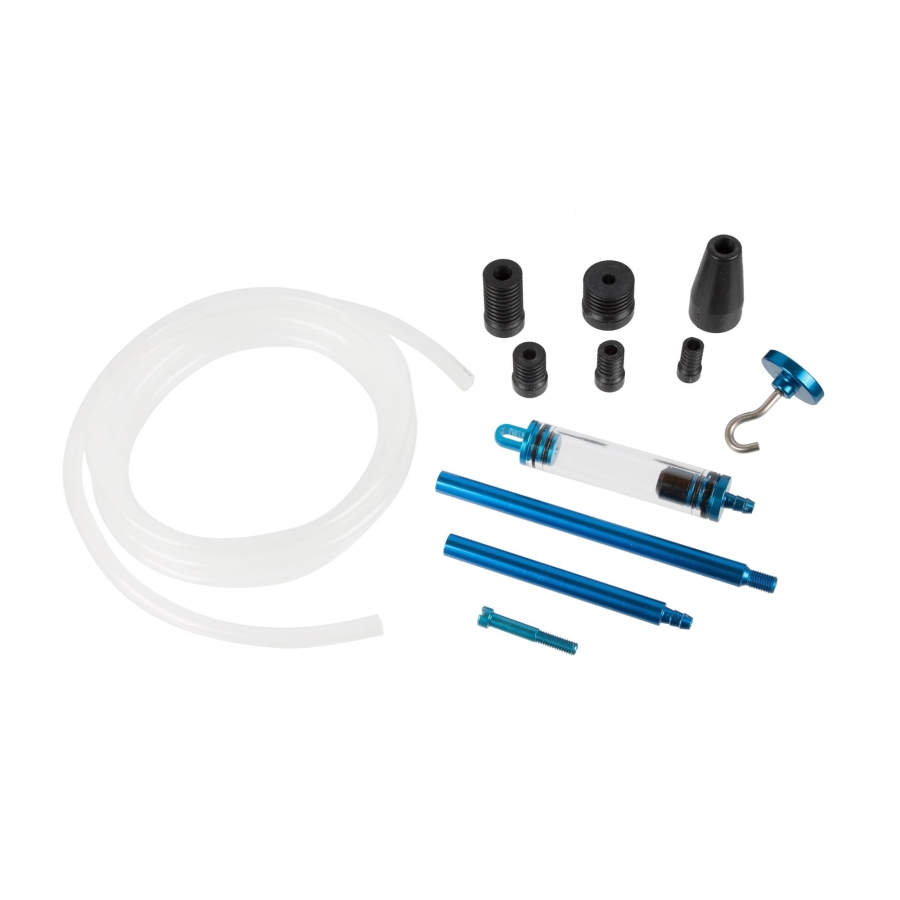

Съдържание на комплекта

• 1 x Измервателен модул
• 1 x Магнитна стойка
• 1 x Свързващ маркуч

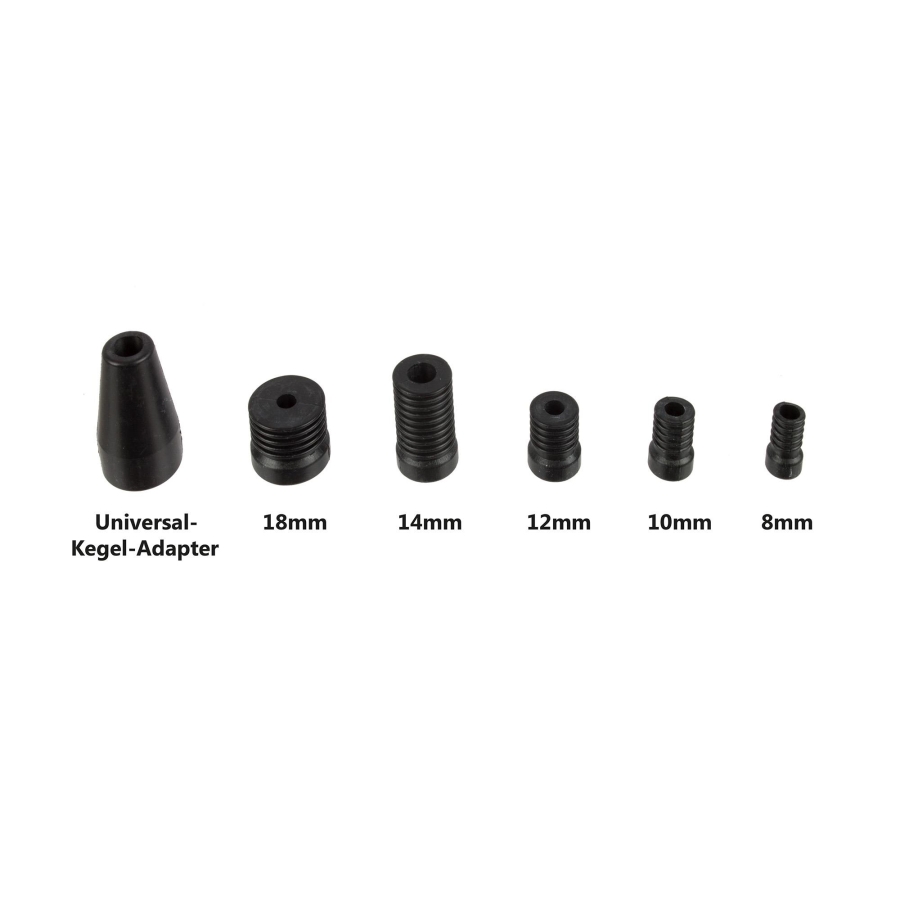

• 6 x Адаптери за запалителни и подгревни свещи:
  • 8 mm
  • 10 mm
  • 12 mm
  • 14 mm
  • 18 mm
  • Универсален конусовиден адаптер

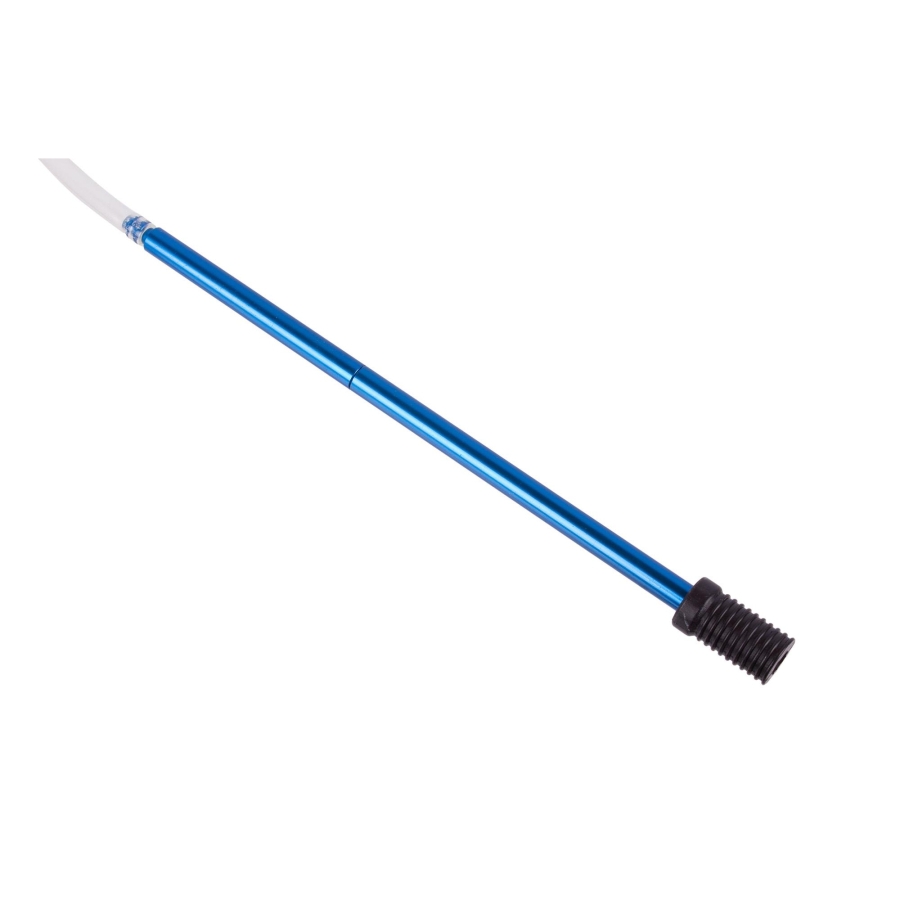

• 2 x Алуминиеви удължителя за дълбоки отвори за свещи:
  • 60 mm
  • 160 mm

Технически предимства

• Прецизно определяне на ГМТ
• Подходящ за двигатели без фабрични маркировки
• Универсално приложение при бензинови и дизелови двигатели
• Гъвкава система с адаптери
• Подходящ за дълбоки отвори за свещи
• Професионална сервизна конструкция

Предназначен за професионални автомобилни сервизи.
