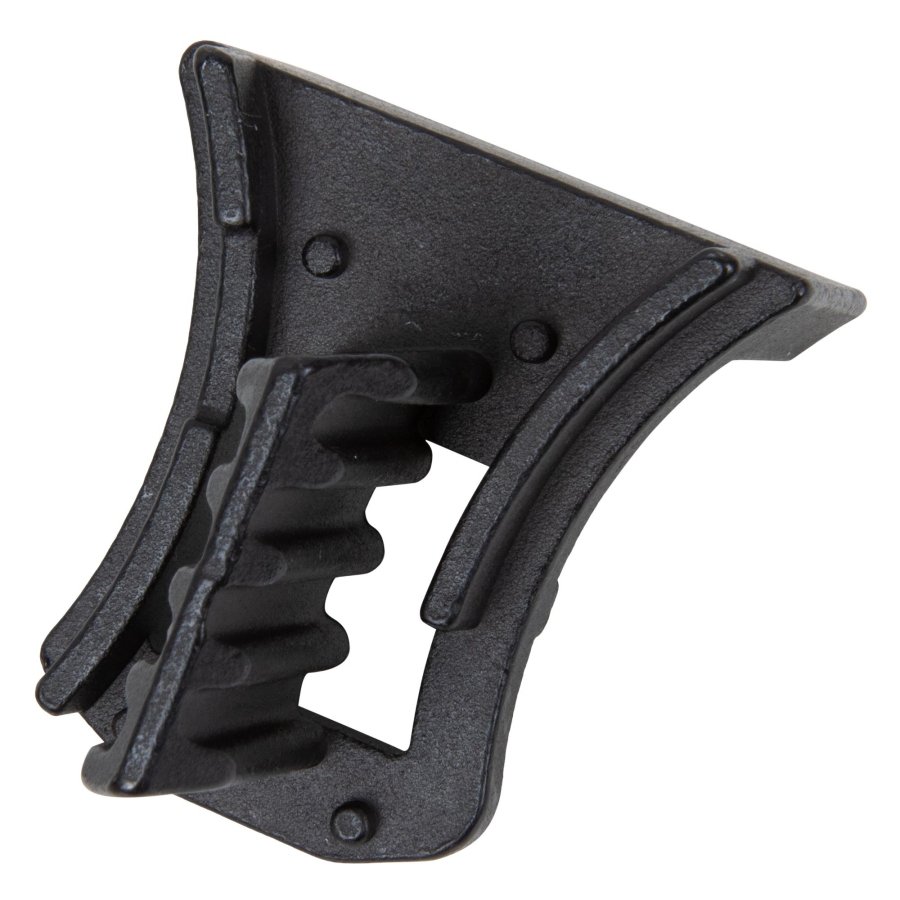

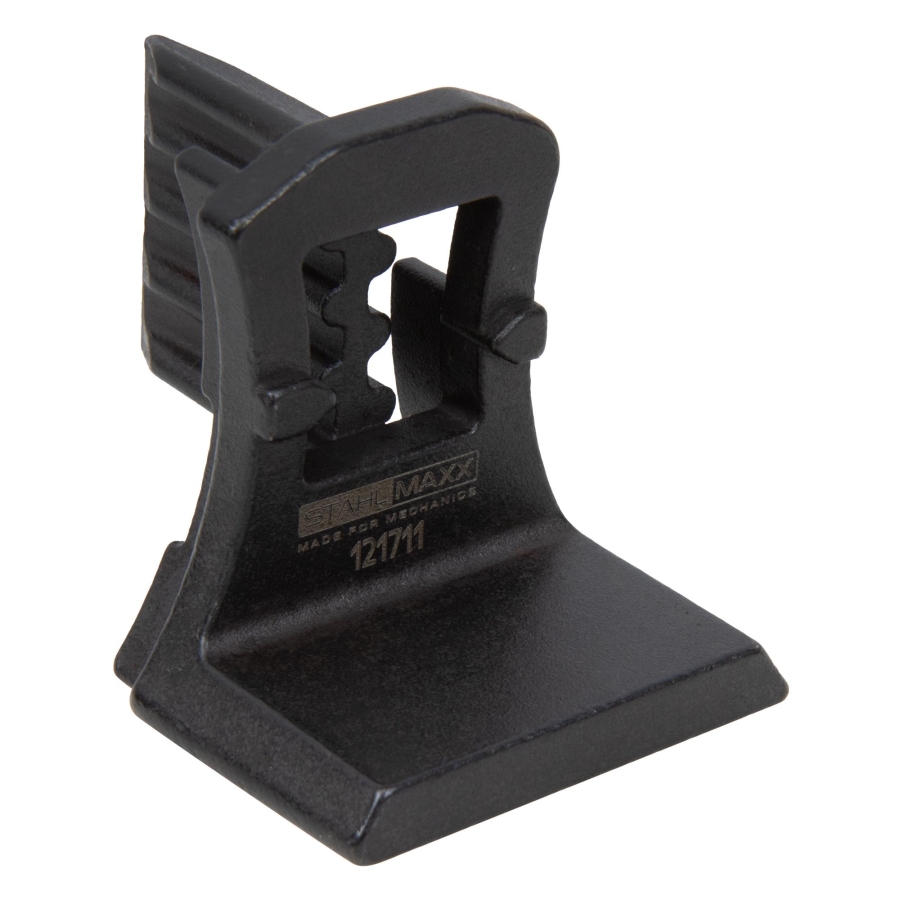

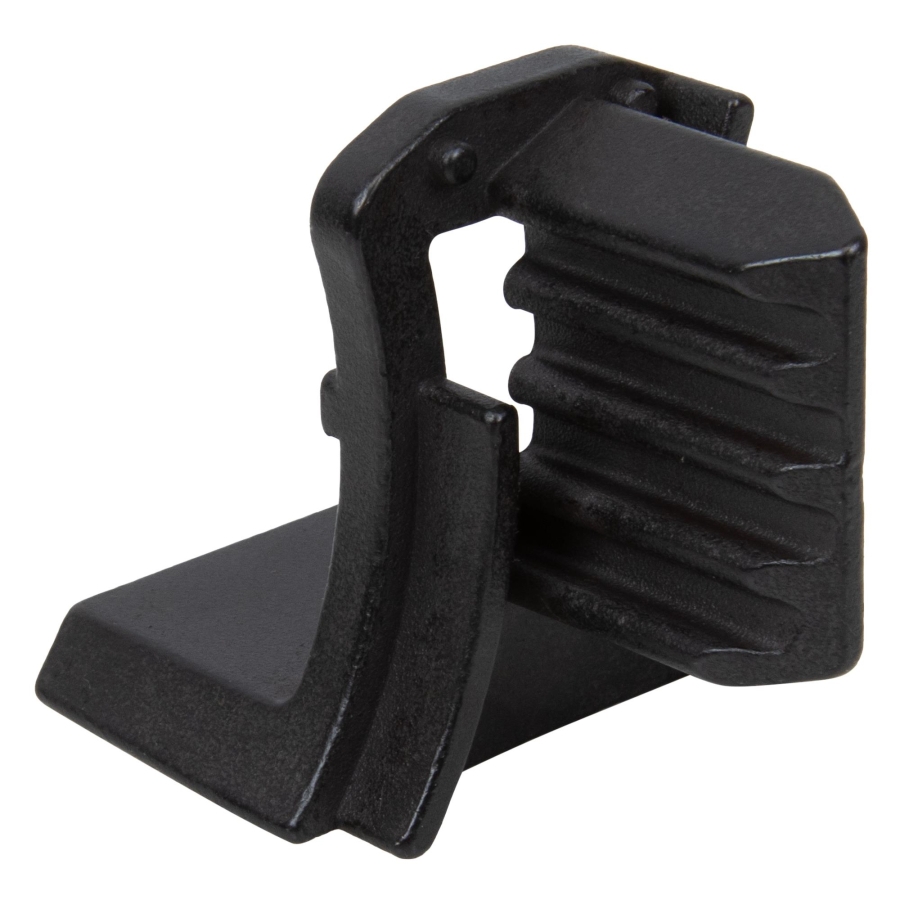

Инструмент за фиксиране на разпределителни колела за 1.0L VAG EA211 EVO, като T10618

Този професионален специализиран инструмент е предназначен за настройка на ангренажното време при 3-цилиндровите двигатели EA211 EVO с работен обем 1.0L.

Инструментът за фиксиране се поставя между фазовите регулатори на разпределителните валове, като маркировките на инструмента трябва да съвпаднат с маркировките на разпределителните колела. Самите разпределителни колела са с овални отвори и разполагат с допълнителни маркировки към корпуса на разпределителния вал.

Инструментът осигурява точно позициониране на разпределителните валове при сервизиране и ремонт на ангренажната система.

Важно указание

Според заводския ремонтен наръчник за фината настройка на позицията на разпределителните валове се използва допълнителен електронен инструмент.

Съвместими кодове на двигатели

Подходящ за следните кодове на двигатели:

• CHYC
• DFNA
• DFNB
• DLAA
• DLAB
• DSGB

Подходящ за:

• 1.0L TSI 4V (30TFSI)
• След 2020 година
• 81 kW / 110 к.с.

Съвместими модели автомобили

Audi

• Audi A1
• Audi A3
• Audi Q2

Seat

• Seat Arona
• Seat Ateca
• Seat Leon
• Seat Ibiza

Skoda

• Skoda Fabia IV
• Skoda Kamiq
• Skoda Karoq
• Skoda Octavia IV
• Skoda Scala

Volkswagen

• VW Golf VIII
• VW Polo VI
• VW Taigo
• VW T-Cross
• VW T-Roc

Моменти на затягане

Централен болт на шайбата / демпфера на коляновия вал

• 150 Nm + 180°

Управляващ клапан на всмукателното разпределително колело

• 18 Nm
• след това 50 Nm
• след това 140 Nm

Разпределително колело на изпускателен вал

• 18 Nm
• след това 50 Nm
• след това 135°

Разпределително колело на водната помпа

• 20 Nm + 90°

Капак на семеринг

• 8 Nm

Изпълнителен механизъм за позиция на разпределителния вал

• 8 Nm

Покривен капак

• 35 Nm

Водна помпа

• 12 Nm

Характеристики на продукта

• Професионален специализиран инструмент
• Прецизно позициониране на разпределителните валове
• Разработен според заводските спецификации
• Подходящ за процедури по ангренажната система на EA211 EVO
• Здрава и прецизна конструкция
• Подходящ за професионална сервизна употреба

Професионално приложение в автосервизи

Подходящ за професионални сервизи и техници при:

• Настройка на ангренажното време
• Обслужване на ангренажни системи
• Ремонт на EA211 EVO двигатели
• Позициониране на разпределителни валове
• Поддръжка на VAG двигатели

Посочените OEM номера са само за идентификация. Продуктът не представлява оригинален OEM инструмент.

AUDI A1 CITY CARVER (GBH) (07.2019 - ) 30 TFSI (110 HP, 81 kW)

AUDI A1 Sportback (GBA) (07.2018 - ) 30 TFSI (110 HP, 81 kW)

AUDI A3 Sedan (8YS) (04.2020 - ) 30 TFSI (110 HP, 81 kW)

AUDI A3 Sportback (8YA) (11.2019 - ) 30 TFSI (110 HP, 81 kW)

AUDI A3 Sportback (8YA) (11.2019 - ) 30 TFSI Mild Hybrid (110 HP, 81 kW)

AUDI Q2 (GAB, GAG) (06.2016 - 10.2018) 30 TFSI (110 HP, 81 kW)

SEAT ARONA (KJ7) (07.2017 - ) 1.0 TSI (110 HP, 81 kW)

SEAT ATECA (KH7, KHP) (04.2016 - ) 1.0 TSI (110 HP, 81 kW)

SEAT IBIZA V (KJ1) (01.2017 - ) 1.0 (65 HP, 48 kW)

SEAT IBIZA V (KJ1) (01.2017 - ) 1.0 MPi (80 HP, 59 kW)

SEAT IBIZA V (KJ1) (01.2017 - ) 1.0 TSI (110 HP, 81 kW)

SEAT LEON (KL1) (11.2019 - ) 1.0 TSI (110 HP, 81 kW)

SEAT LEON (KL1) (11.2019 - ) 1.0 TSI (90 HP, 66 kW)

SEAT LEON Sportstourer (KL8) (03.2020 - ) 1.0 TSI (110 HP, 81 kW)

SEAT LEON Sportstourer (KL8) (03.2020 - ) 1.0 TSI (90 HP, 66 kW)

SKODA KAMIQ (NW4) (07.2019 - ) 1.0 TSI (110 HP, 81 kW)

SKODA KAROQ (NU7) (07.2017 - ) 1.0 TSI (110 HP, 81 kW)

SKODA OCTAVIA V (NX3) (01.2020 - ) 1.0 TSI (110 HP, 81 kW)

SKODA OCTAVIA V (NX3) (01.2020 - ) 1.0 TSI e-TEC (110 HP, 81 kW)

SKODA OCTAVIA V Combi (NX5) (11.2019 - ) 1.0 TSI (110 HP, 81 kW)

SKODA OCTAVIA V Combi (NX5) (11.2019 - ) 1.0 TSI e-TEC (110 HP, 81 kW)

SKODA SCALA (NW1) (02.2019 - ) 1.0 TSI (110 HP, 81 kW)

VW GOLF VIII (CD1) (07.2019 - ) 1.0 TSI (110 HP, 81 kW)

VW GOLF VIII (CD1) (07.2019 - ) 1.0 TSI (90 HP, 66 kW)

VW GOLF VIII (CD1) (07.2019 - ) 1.0 eTSI (110 HP, 81 kW)

VW GOLF VIII Variant (CG5) (08.2020 - ) 1.0 TSI (110 HP, 81 kW)

VW GOLF VIII Variant (CG5) (08.2020 - ) 1.0 TSI (90 HP, 66 kW)

VW GOLF VIII Variant (CG5) (08.2020 - ) 1.0 eTSI (110 HP, 81 kW)

VW POLO VI (AW1, BZ1) (06.2017 - ) 1.0 (65 HP, 48 kW)

VW POLO VI (AW1, BZ1) (06.2017 - ) 1.0 MPi (80 HP, 59 kW)

VW POLO VI (AW1, BZ1) (06.2017 - ) 1.0 TSI (110 HP, 81 kW)

VW T-CROSS (C11) (12.2018 - ) 1.0 TSI (110 HP, 81 kW)

VW T-ROC (A11) (07.2017 - ) 1.0 TSI (110 HP, 81 kW)

VW T-ROC Cabriolet (AC7) (12.2019 - ) 1.0 TSI (110 HP, 81 kW)
