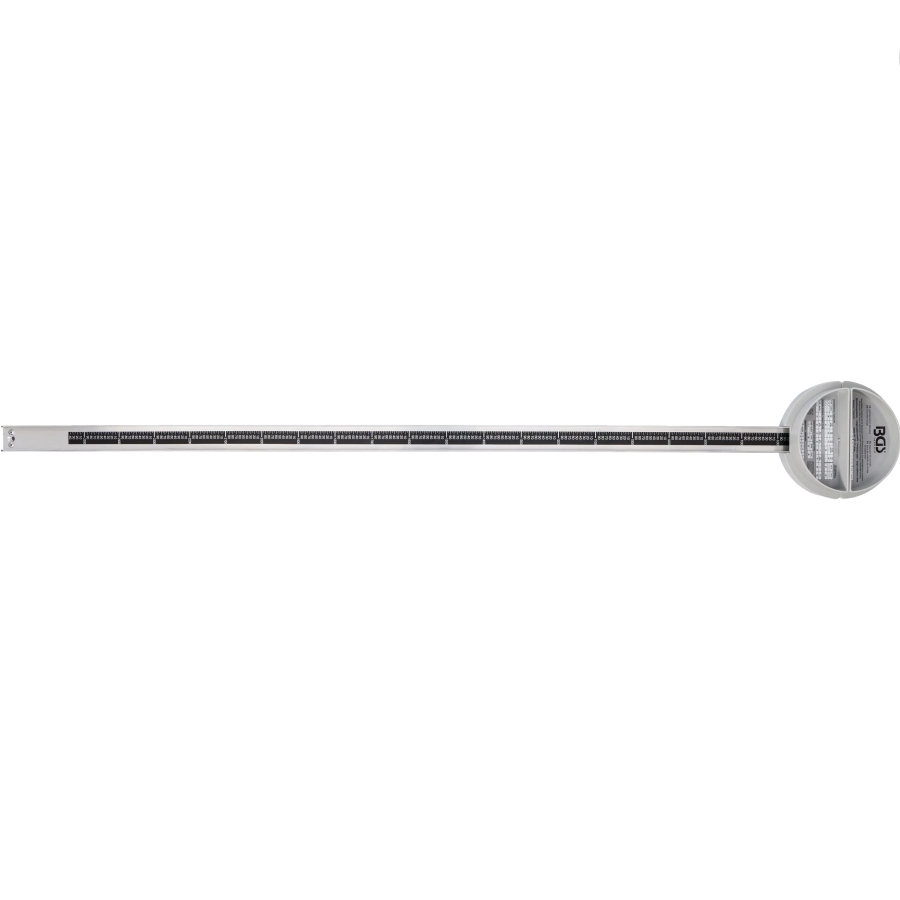

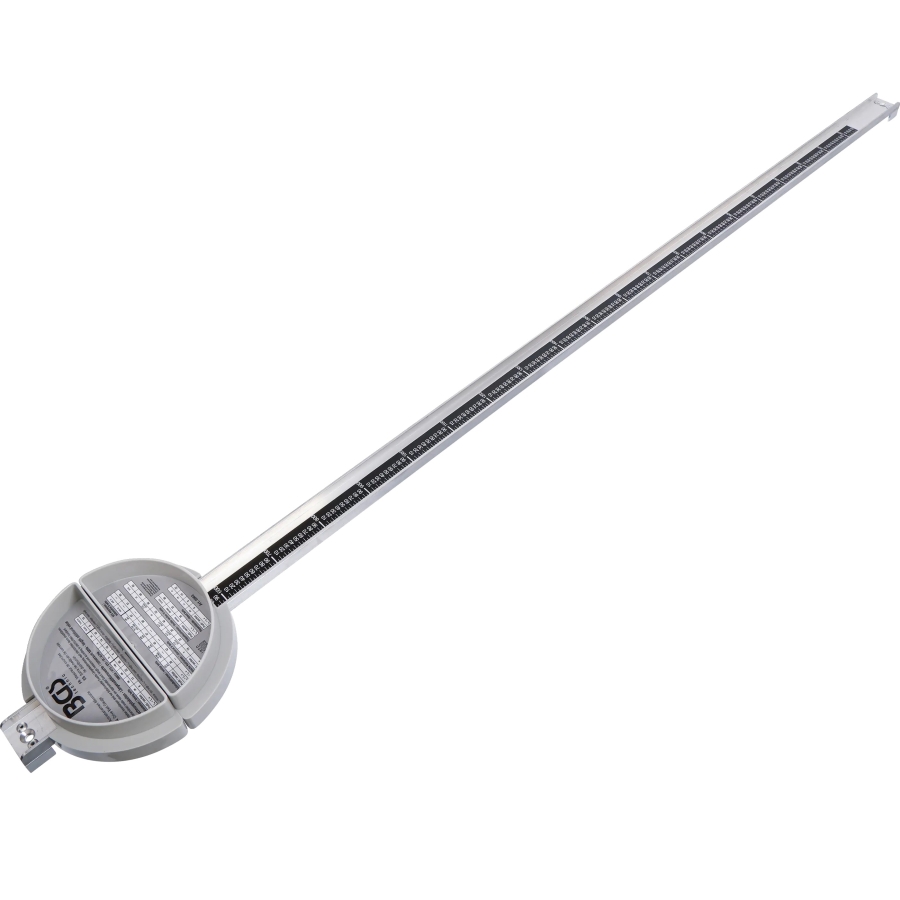

Измервателна летва за задвижващи ремъци, 500–2500 mm

Измервателната летва е предназначена за определяне на дължината на различни видове задвижващи ремъци.

С нея се измерва вътрешната дължина на клинови, теснопрофилни клинови, пистови, зъбни и двустранни клинови ремъци. След това чрез таблицата за преобразуване може да се определи необходимата делителна, базова, външна или ефективна дължина според вида на ремъка.

Диапазонът на измерване е от 500 до 2500 mm.

Начин на употреба

1. Определете вида или профила на задвижващия ремък, например 8M, SPA, AX13, PH или HBB.
2. Използвайте таблицата за преобразуване, за да определите коя допълнителна стойност се отнася за избрания профил.

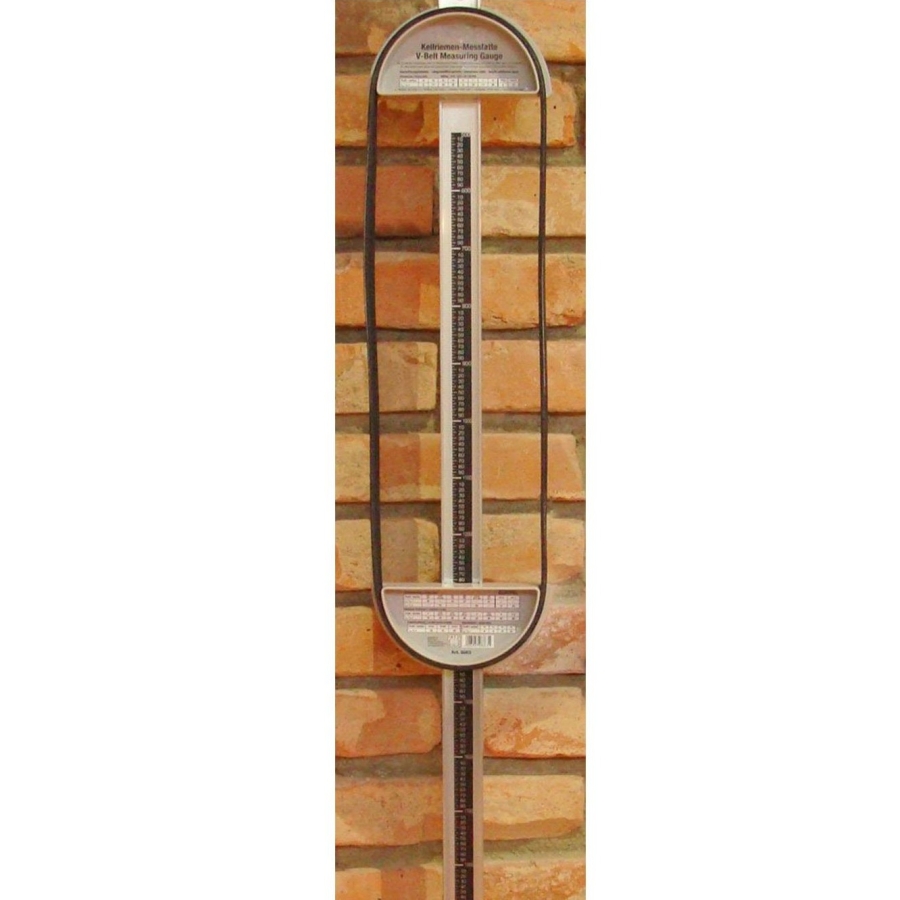

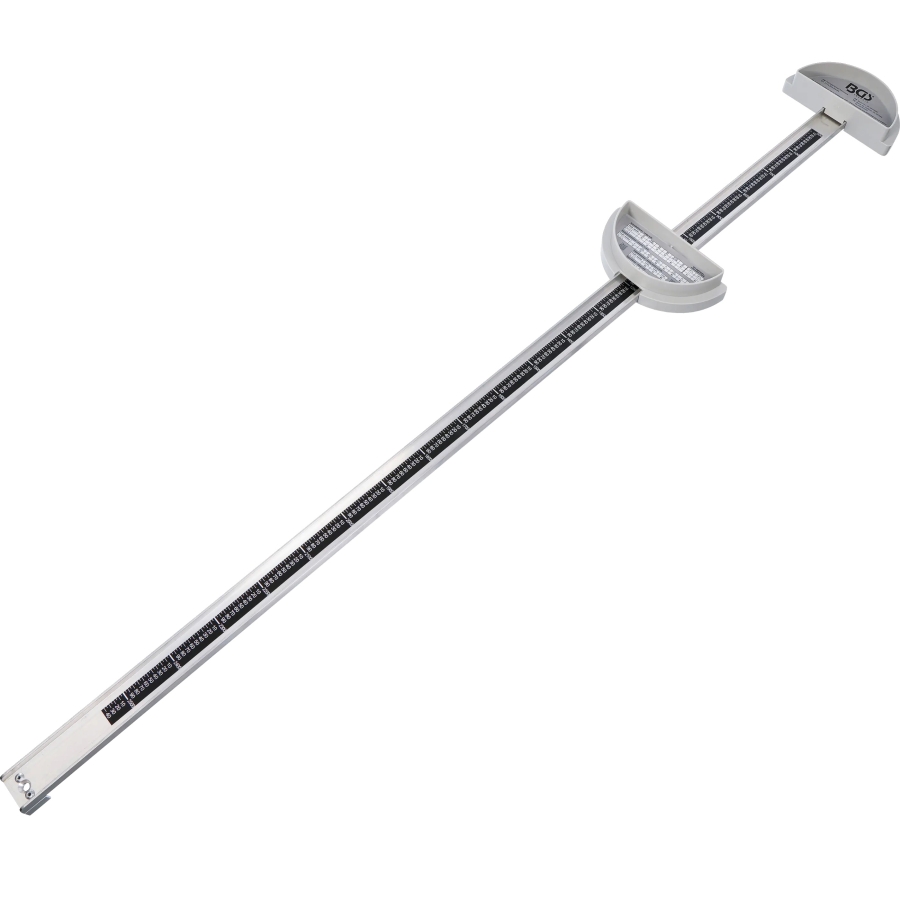

3. Поставете ремъка върху пластмасовите полукръгли опори. Разтеглете измервателната летва, докато ремъкът бъде достатъчно опънат за измерване, след което отчетете вътрешната дължина.
4. Намерете в таблицата съответната допълнителна стойност за избрания профил на ремъка.
5. Добавете стойността от таблицата към измерената вътрешна дължина:

Необходима дължина на ремъка = измерена вътрешна дължина + стойност от таблицата

Пример за изчисление

Измерената вътрешна дължина на клинов ремък ZX10 е 978 mm.

978 mm измерена вътрешна дължина + 22 mm стойност от таблицата = 1000 mm необходима дължина на ремъка

Технически характеристики

Тип на продукта: Измервателна летва за задвижващи ремъци
Диапазон на измерване: 500–2500 mm
Измервана стойност: Вътрешна дължина на ремъка
Подходяща за: Клинови, теснопрофилни, пистови, зъбни и двустранни клинови ремъци

Обозначения на дължините

Lw: Делителна дължина
Ld: Базова дължина
La: Външна дължина
Lb: Ефективна дължина
Li: Вътрешна дължина

Зъбни ремъци

Профили OMEGA / HDT / STD / ZR / ALPHA:

Теснопрофилни клинови ремъци

Класически клинови ремъци

Пистови ремъци

Двустранни клинови ремъци
