Комплект инструменти за ангренажна верига Jaguar / Land Rover 1.5L PT153 / AJ203P3 бензинови двигатели

Този специализиран комплект е предназначен за бензинови 1.5L 3-цилиндрови двигатели Jaguar и Land Rover с кодове PT153 и AJ203P3.

Тези двигатели се използват основно в хибридни превозни средства и изискват прецизна настройка на фазите при ремонт на ангренажната система.

Конструктивни особености на двигателя

Двигателят разполага със сложна система с две ангренажни вериги.

• Ангренажната верига е разположена от страната на трансмисията
• За обслужване е необходим демонтаж на скоростната кутия
• Две вериги, свързани чрез междинно зъбно колело
• Разпределителният вал и регулаторите се настройват със специализирани инструменти
• Останалите зъбни колела се позиционират чрез цветни звена по маркировки

Важни указания

• Възможно е да липсва резба за фиксиращия инструмент на разпределителния вал
• При необходимост трябва да се нареже резба M6x1 с метчик (предлага се като допълнителен инструмент)

Указания за приложение

• Всички зъбни колела на веригата, с изключение на тези на разпределителния и коляновия вал, трябва да бъдат подменени
• Вентилите на регулаторите на разпределителния вал трябва да се разхлабят преди демонтаж
• Горният обтегач на вторичната верига трябва да бъде демонтиран предварително
• Уверете се, че регулаторите са правилно позиционирани върху водещите щифтове
• Шест цветни звена на веригата трябва да съвпадат с шест маркировки върху зъбните колела и направляващата шина

Технически данни – въртящи моменти

(Референтен модел: Land Rover Evoque L551 1.5L PT153)

• Горен обтегач на верига: 55 Nm
• VCT клапани: 25 Nm + 56°
• Междинно зъбно колело (и двете вериги): 35 Nm
• Междинно зъбно колело (първична верига): 35 Nm
• Болтове шайба колянов вал: 37 Nm + 90°
• Обтегачи и странична направляваща (горна вторична верига): 25 Nm
• Обтегачи (долна първична верига): 25 Nm
• Всички останали направляващи: 12 Nm
• Семеринг колянов вал (предна страна): 30 Nm

Съвместимост

Кодове на двигатели:

• PT153
• AJ203P3

OEM номера (за справка)

• JLR-303-1630
• JLR-303-1654
• JLR-303-1655
• JLR-303-1656
• JLR-303-1669
• JLR-303-1686

Основни характеристики

• Професионално качество инструмент
• Прецизна изработка
• Позволява ремонт по спецификации на производителя
• Конструкция, съобразена с оригиналния инструмент
• Висока точност на пасване

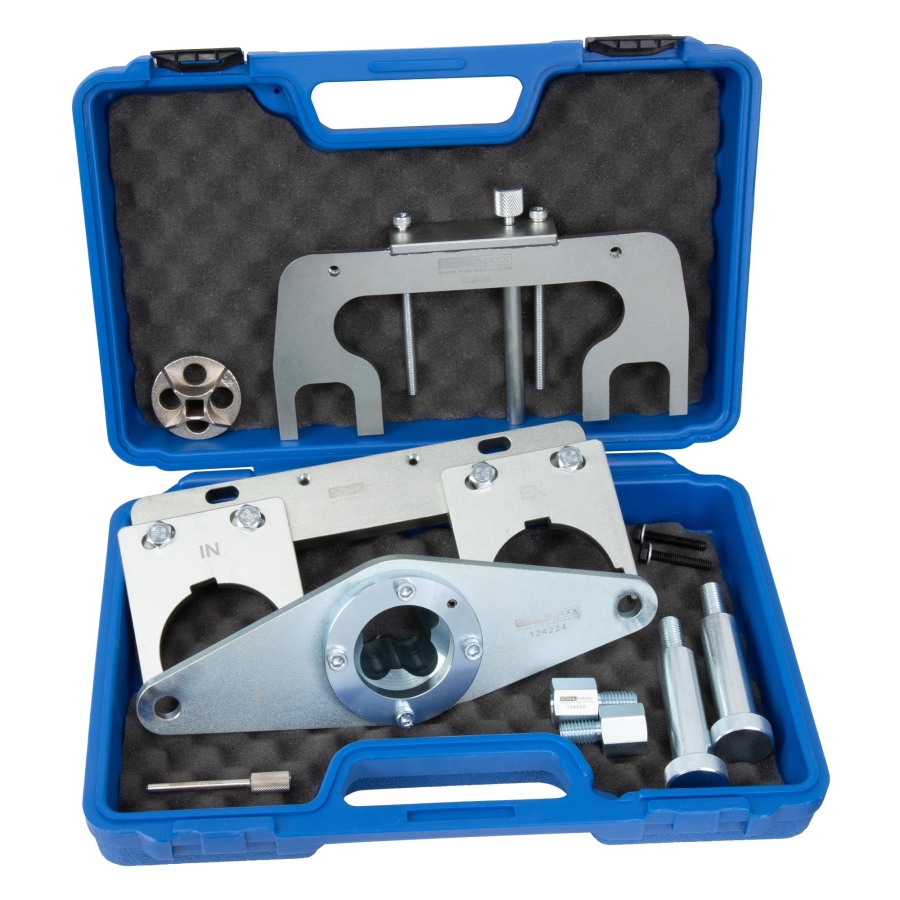

Съдържание на комплекта

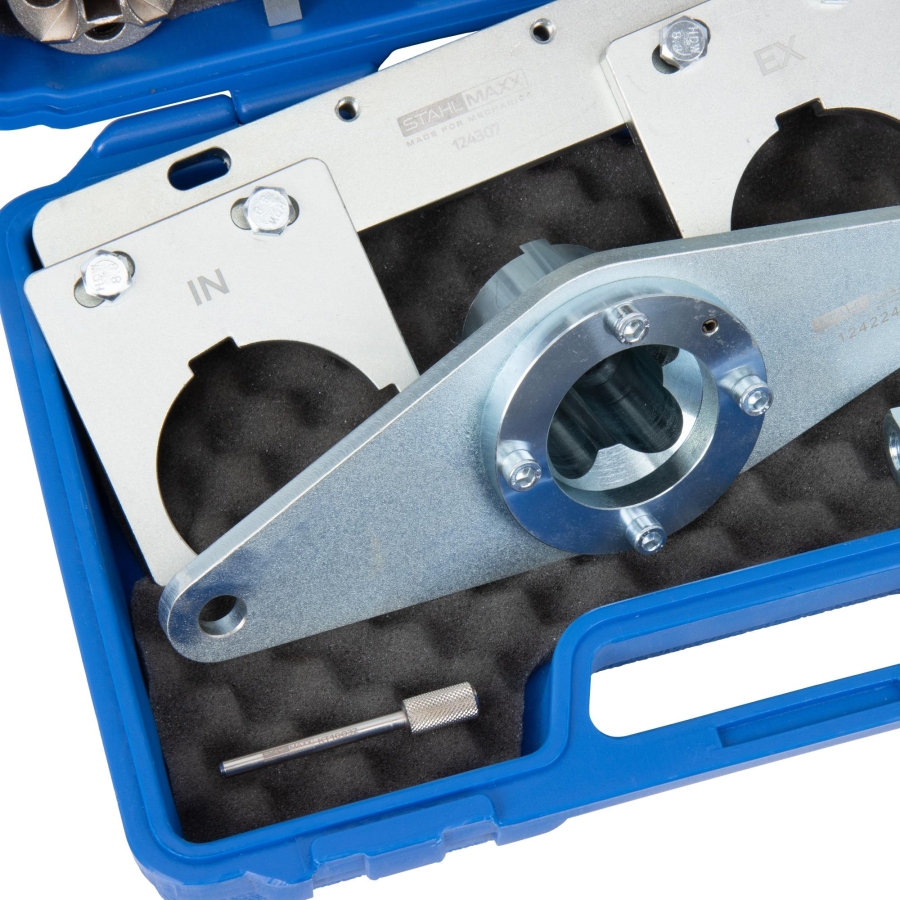

• 1 x арт. № 124224 инструмент за задържане на шайба на колянов вал, за използване като JLR 303-1630

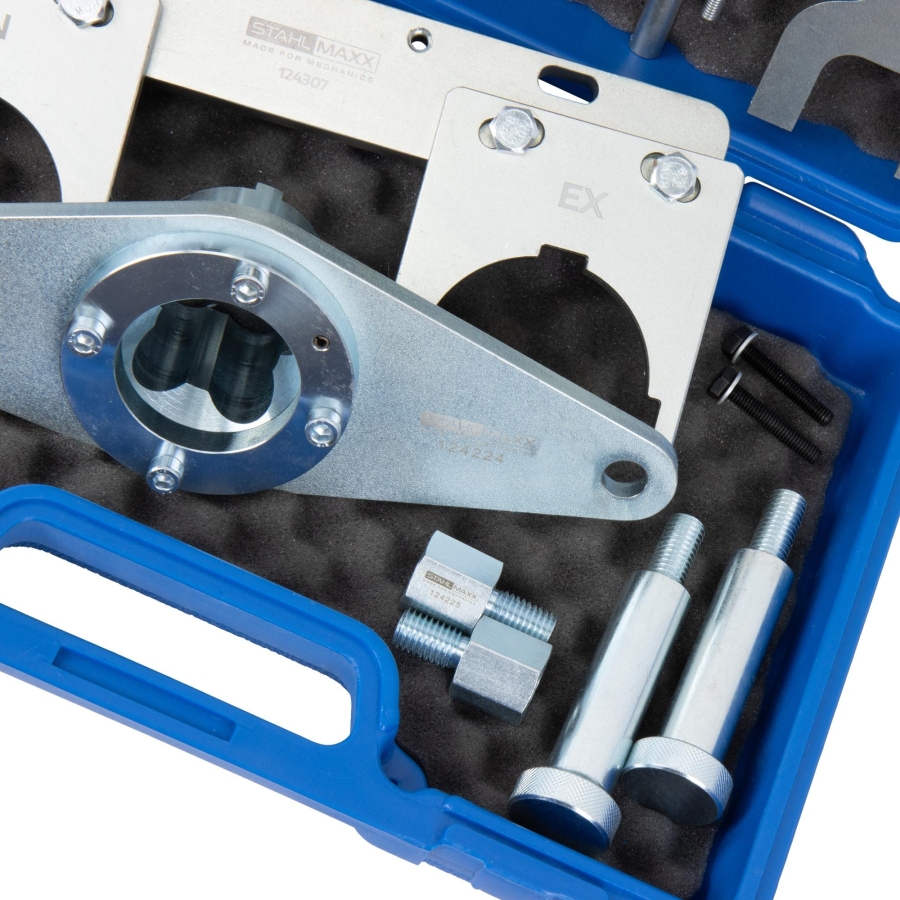

• 1 x арт. № 124307 инструмент за настройка на сензорни колела на разпределителен вал, за използване като JLR-303-1654

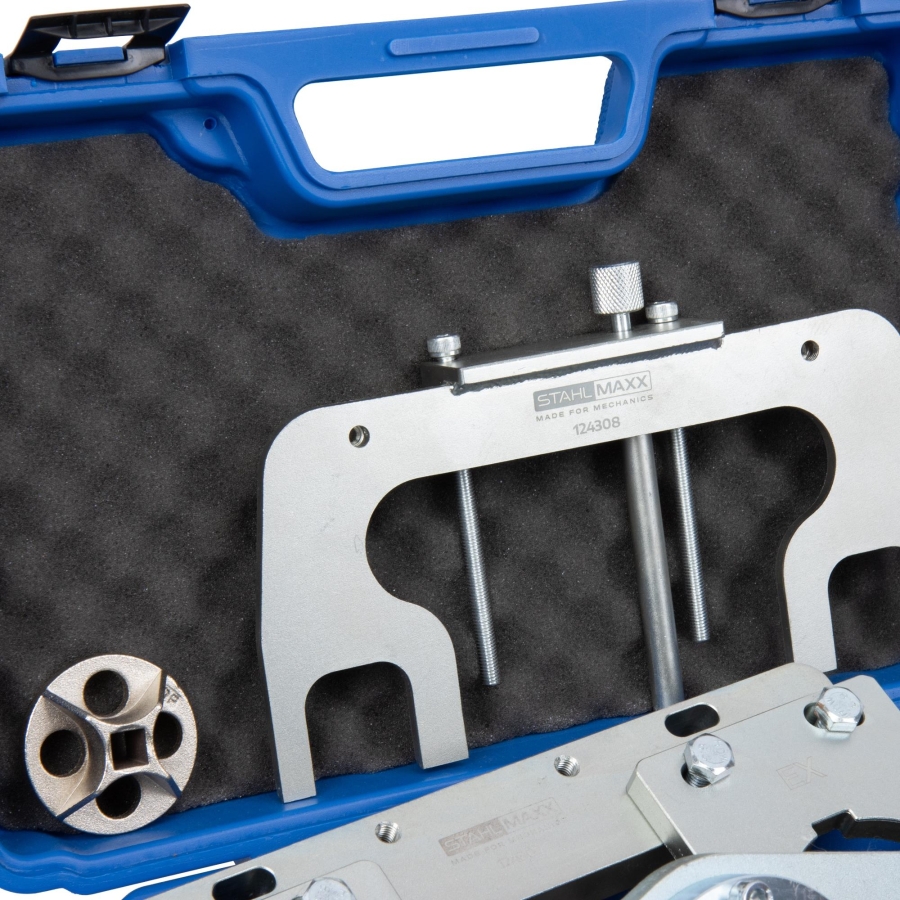

• 1 x арт. № 124308 инструмент за настройка на разпределителен вал, за използване като JLR-303-1655
• 1 x арт. № 124309 инструмент за въртене на колянов вал, за използване като JLR-303-1656
• 1 x арт. № KT10032 фиксиращ щифт за обтегач на пистов ремък, за използване като JLR-303-1669
• 1 x арт. № 124225 адаптерен болт за инструмент за шайба на колянов вал, за използване като JLR 303-1686
• 1 x арт. № 51003 куфар за съхранение

Оригиналните номера са посочени само за сравнение. Това не е оригинален инструмент.

JAGUAR E-PACE (X540) (09.2017 - ) 1.5 P160 MHEV (160 HP, 118 kW)

JAGUAR E-PACE (X540) (09.2017 - ) 1.5 P300e Plug-in Hybrid AWD (200 HP, 147 kW)

JAGUAR E-PACE (X540) (09.2017 - ) 1.5 P300e Plug-in Hybrid AWD (309 HP, 227 kW)

LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 1.5 P300e Hybrid 4x4 (200 HP, 147 kW)

LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 1.5 P300e Hybrid 4x4 (309 hp, 227 kW)

LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 1.5 P160 MHEV (160 HP, 118 kW)

LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 1.5 P300e Hybrid 4x4 (200 hp, 147 kW)

LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 1.5 P300e Hybrid 4x4 (309 HP, 227 kW)
