Комплект инструменти за ангренаж Jaguar / Land Rover Ingenium I4 2.0 бензин PT204 / AJ200 (след 2017)
Цена:
€259.00
506.56лв.
-
Код:124226
-
Тегло:1.188 кг
В обобщение:
✔ Комплект за ангренаж за Ingenium I4 2.0 бензинови двигатели (след 2017)
✔ Подходящ за двигателни кодове AJ200, AJ200P, 204PT, AJ20P4, PT204
✔ За двигатели с двойна верига и междинно зъбно колело
✔ Поддържа настройка на CVVL и VVT системи
✔ Включва инструменти за разпределителен вал и колянов вал
✔ Професионално решение за ремонт и настройка на двигателя
Този комплект инструменти е предназначен за бензиновите двигатели Jaguar и Land Rover Ingenium I4 2.0 с кодове AJ200 и PT204, използвани след 2017 година.
Използва се при основен ремонт, обслужване и прецизна настройка на ангренажната система.
Конструктивни особености на двигателя
Тези двигатели разполагат със съвременна система за управление на клапаните и двойна верижна конфигурация.
- Система за променлив, безстепенен ход на клапаните (CVVL)
- Допълнителна променлива настройка на разпределителния вал (VVT)
- Две ангренажни вериги, свързани чрез междинно зъбно колело
- Ангренажната система е разположена в задната част на двигателя
Веригите се монтират чрез специализирани инструменти и се подравняват по цветни звена към маркировки (канали и стрелки) в положение ГМТ.
Важни указания при сервиз
- При демонтаж и повторна употреба на CVVL модула всички 8 повдигача трябва да бъдат върнати в изходно положение
- Повдигачите не трябва да изпъкват при монтаж
- Управляващите клапани на разпределителните валове могат да се използват максимум три пъти
- При повторна употреба болтовете трябва да се маркират (напр. с кернер)
Технически данни – въртящи моменти
(Референтен автомобил: Jaguar F-Pace (X761), двигател AJ200 / PT204)
- Управляващ клапан разпределителен вал: 25 Nm + 60°
- Болт на междинно зъбно колело: 35 Nm
- Водач на верига горен среден: 11 Nm
- Водач на верига горен ляв: 25 Nm
- Обтегачна шина горна: 11 Nm
- Обтегач на горна верига: 55 Nm (притиска се преди монтаж, освобождава се след затягане)
- Водач на верига долен ляв: 25 Nm
- Обтегачна шина долна: 11 Nm
- Обтегач на долна верига: 11 Nm
- Маховик (приводна плоча): 30 Nm + 120°
- Шайба на колянов вал: 4 болта 37 Nm + 90°
Съвместимост
Кодове на двигатели:
- AJ200
- AJ200P
- 204PT
- AJ20P4
- PT204
Модели Jaguar:
- E-Pace
- F-Pace
- F-Type
- XE
- XF
Модели Land Rover:
- Discovery
- Discovery Sport
- Range Rover Evoque
- Range Rover Sport
- Range Rover Velar
OEM номера (за справка)
- JLR-3031630
- JLR-3031635
- JLR-3031636

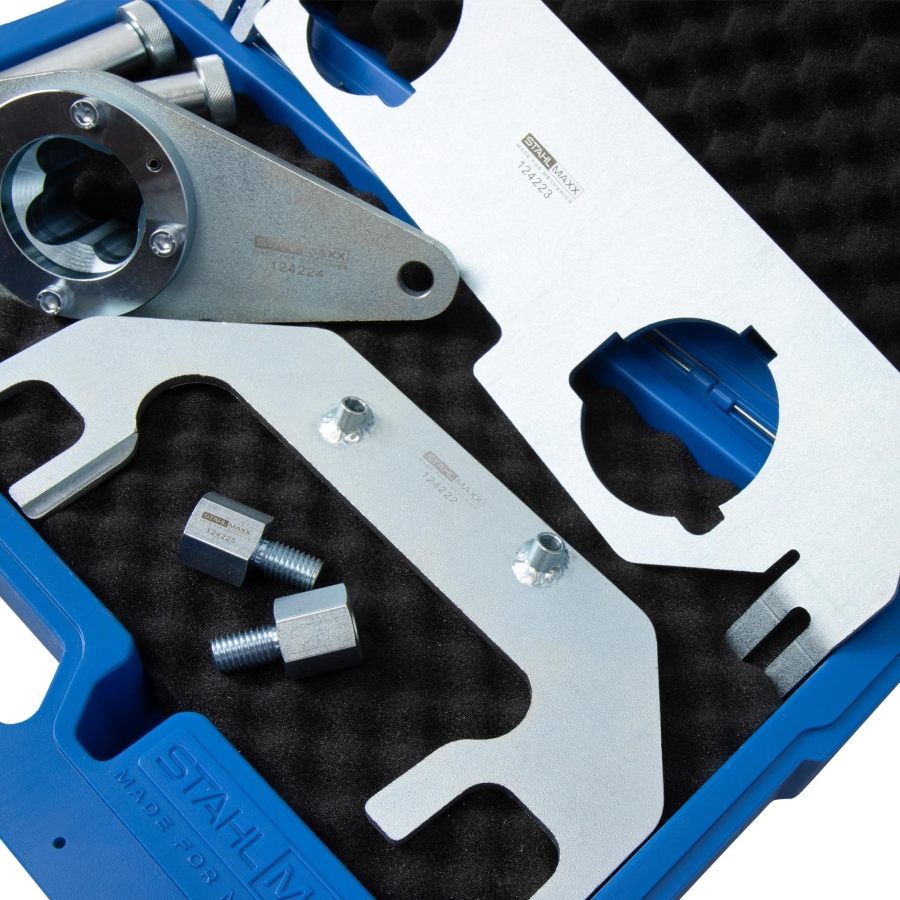

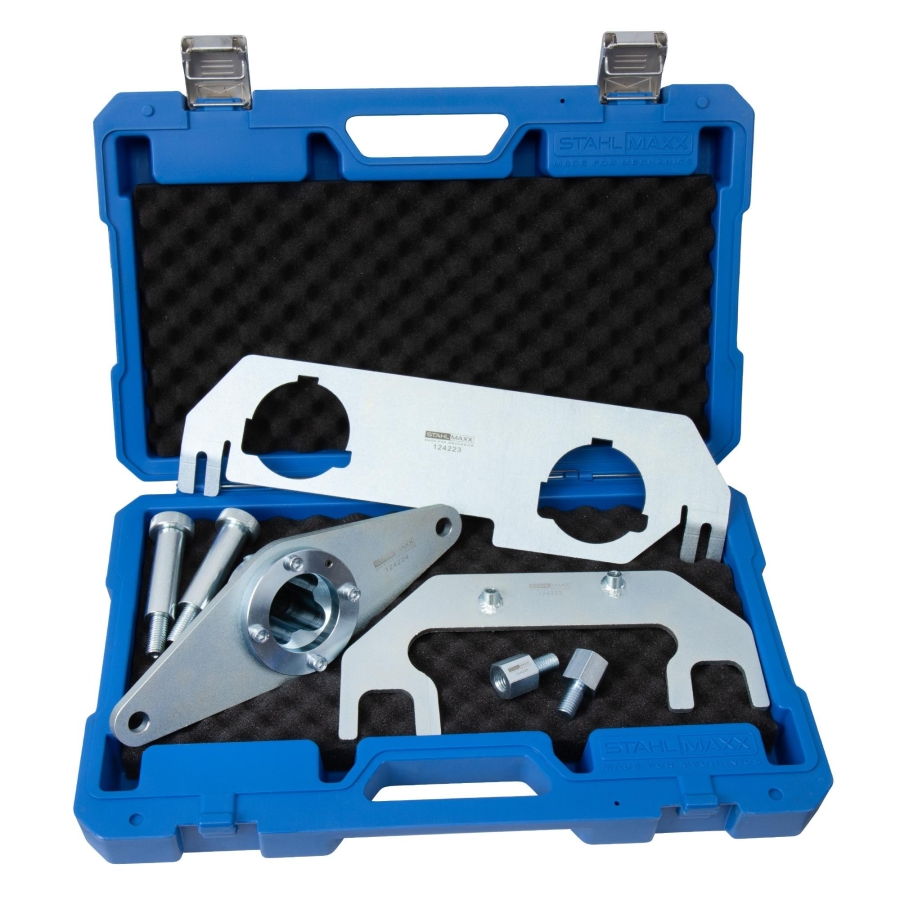

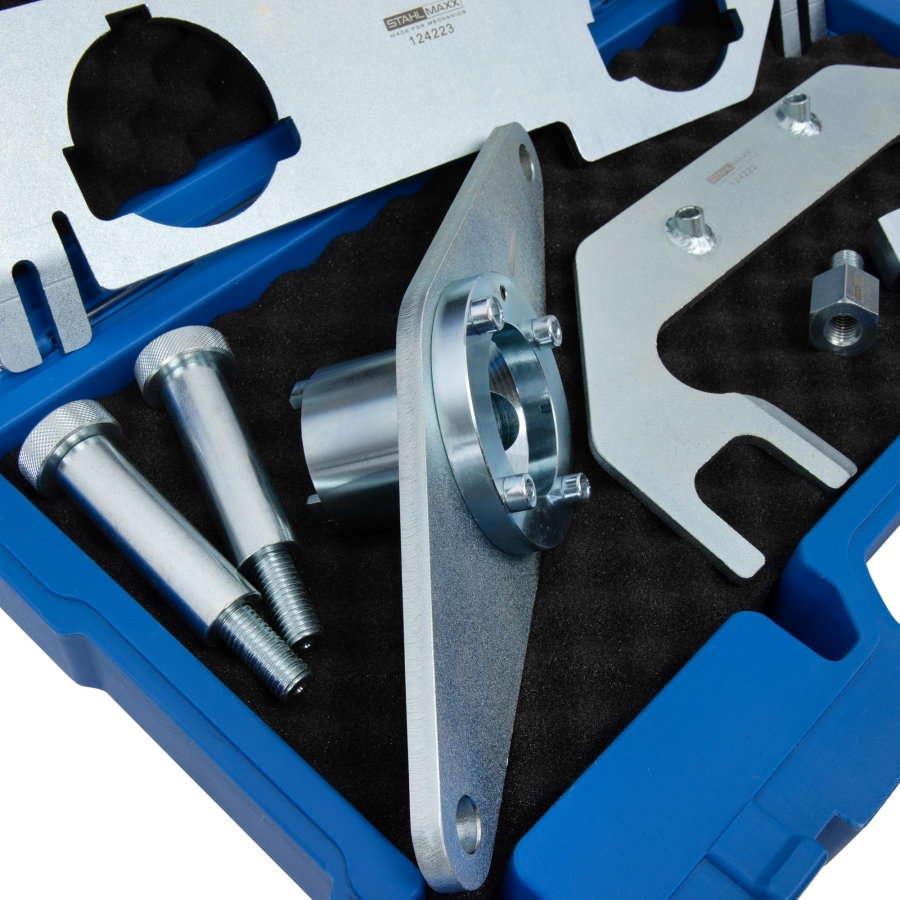

Съдържание на комплекта
- 1 x арт. № 124222 инструмент за фиксиране на разпределителен вал, за използване като JLR 303-1635
- 1 x арт. № 124223 инструмент за блокиране на разпределителна настройка, за използване като JLR 303-1636
- 1 x арт. № 124224 инструмент за задържане на шайба на колянов вал, за използване като JLR 303-1630
- 1 x арт. № 124225 адаптерен болт за инструмент за колянов вал, за използване като JLR 303-1686
- 1 x арт. № 115269 куфар за съхранение (1/3)
Оригиналните номера са посочени само за сравнение. Това не е оригинален инструмент.
JAGUAR E-PACE (X540) (09.2017 - ) 2.0 AWD (200 HP, 147 kW)
JAGUAR E-PACE (X540) (09.2017 - ) 2.0 AWD (249 HP, 183 kW)
JAGUAR E-PACE (X540) (09.2017 - ) 2.0 AWD (300 HP, 221 kW)
JAGUAR F-PACE (X761) (09.2015 - ) 2.0 P400e Plug-in Hybrid (300 HP, 221 kW)
JAGUAR F-PACE (X761) (09.2015 - ) 2.0 P400e Plug-in Hybrid (404 HP, 297 kW)
JAGUAR F-PACE (X761) (09.2015 - ) 2.0 Ti4 (250 HP, 184 kW)
JAGUAR F-PACE (X761) (09.2015 - ) 2.0 Ti4 AWD (250 HP, 184 kW)
JAGUAR F-PACE (X761) (09.2015 - ) 2.0 Ti4 AWD (300 HP, 221 kW)
JAGUAR F-TYPE Cabriolet (X152) (10.2012 - ) 2.0 Ti4 (300 HP, 221 kW)
JAGUAR F-TYPE Coupe (X152) (09.2013 - 12.2015) 2.0 Ti4 (300 HP, 221 kW)
JAGUAR XE (X760) (03.2015 - ) 2.0 (200 HP, 147 kW)
JAGUAR XE (X760) (03.2015 - ) 2.0 (250 HP, 184 kW)
JAGUAR XE (X760) (03.2015 - ) 2.0 (300 HP, 221 kW)
JAGUAR XE (X760) (03.2015 - ) 2.0 AWD (250 HP, 184 kW)
JAGUAR XE (X760) (03.2015 - ) 2.0 AWD (300 HP, 221 kW)
JAGUAR XF (X260) (05.2015 - ) 2.0 (200 HP, 147 kW)
JAGUAR XF (X260) (05.2015 - ) 2.0 (250 HP, 184 kW)
JAGUAR XF (X260) (05.2015 - ) 2.0 (300 HP, 221 kW)
JAGUAR XF (X260) (05.2015 - ) 2.0 AWD (250 HP, 184 kW)
JAGUAR XF (X260) (05.2015 - ) 2.0 AWD (300 HP, 221 kW)
JAGUAR XF SPORTBRAKE (X260) (07.2017 - ) 2.0 (200 HP, 147 kW)
JAGUAR XF SPORTBRAKE (X260) (07.2017 - ) 2.0 (250 HP, 184 kW)
JAGUAR XF SPORTBRAKE (X260) (07.2017 - ) 2.0 AWD (300 HP, 221 kW)
LAND ROVER DEFENDER Station Wagon (L663) (09.2019 - ) 2.0 P300 Si4 4x4 (300 HP, 221 kW)
LAND ROVER DEFENDER Station Wagon (L663) (09.2019 - ) 2.0 P400e Hybrid 4x4 (300 HP, 221 kW)
LAND ROVER DEFENDER Station Wagon (L663) (09.2019 - ) 2.0 P400e Hybrid 4x4 (404 HP, 297 kW)
LAND ROVER DEFENDER Van (L663) (02.2020 - ) 2.0 P300 Si4 4x4 (300 HP, 221 kW)
LAND ROVER DEFENDER Van (L663) (02.2020 - ) 2.0 P400e Hybrid 4x4 (300 hp, 221 kW)
LAND ROVER DEFENDER Van (L663) (02.2020 - ) 2.0 P400e Hybrid 4x4 (404 HP, 297 kW)
LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 2.0 4x4 (241 HP, 177 kW)
LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 2.0 4x4 (290 hp, 213 kW)
LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 2.0 P200 4x4 (200 HP, 147 kW)
LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 2.0 P200 FLEX MHEV 4x4 (200 HP, 147 kW)
LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 2.0 P200 MHEV 4x4 (200 HP, 147 kW)
LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 2.0 P250 4x4 (249 HP, 183 kW)
LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 2.0 P250 MHEV 4x4 (250 HP, 184 kW)
LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 2.0 P290 MHEV 4x4 (290 HP, 213 kW)
LAND ROVER DISCOVERY SPORT (L550) (09.2014 - ) 2.0 Si4 FLEX 4x4 (241 HP, 177 kW)
LAND ROVER DISCOVERY SPORT VAN (L550) (12.2014 - ) Si4 4x4 (241 HP, 177 kW)
LAND ROVER DISCOVERY SPORT VAN (L550) (12.2014 - ) Si4 4x4 (290 HP, 213 kW)
LAND ROVER DISCOVERY V (L462) (09.2016 - ) 2.0 Si4 4x4 (300 HP, 221 kW)
LAND ROVER DISCOVERY V VAN (L462) (09.2016 - 12.2018) 2.0 Si4 4x4 (300 HP, 221 kW)
COUNTRY ROVER RANGE ROVER EVOQUE (L538) (09.2011 - 12.2019) 2.0 4x4 (241 HP, 177 kW)
LAND ROVER RANGE ROVER EVOQUE (L538) (09.2011 - 12.2019) 2.0 4x4 (290 hp, 213 kW)
LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 2.0 P200 4x4 (200 HP, 147 kW)
LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 2.0 P200 FLEX MHEV 4x4 (200 HP, 147 kW)
LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 2.0 P200 MHEV 4x4 (200 hp, 147 kW)
LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 2.0 P250 4x4 (250 HP, 184 kW)
LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 2.0 P250 MHEV 4x4 (249 HP, 183 kW)
LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 2.0 P300 4x4 (300 HP, 221 kW)
LAND ROVER RANGE ROVER EVOQUE (L551) (12.2018 - ) 2.0 P300 MHEV 4x4 (300 HP, 221 kW)
LAND ROVER RANGE ROVER EVOQUE Cabriolet (L538) (11.2015 - 12.2019) 2.0 4x4 (241 HP, 177 kW)
LAND ROVER RANGE ROVER IV (L405) (08.2012 - ) 2.0 P400e Hybrid 4x4 (300 HP, 221 kW)
LAND ROVER RANGE ROVER IV (L405) (08.2012 - ) 2.0 P400e Hybrid 4x4 (404 HP, 297 kW)
LAND ROVER RANGE ROVER SPORT (L494) (04.2013 - 12.2019) 2.0 P400e PHEV 4x4 (300 HP, 221 kW)
LAND ROVER RANGE ROVER SPORT (L494) (04.2013 - 12.2019) 2.0 P400e PHEV 4x4 (404 HP, 297 kW)
LAND ROVER RANGE ROVER SPORT (L494) (04.2013 - 12.2019) 2.0 Si4 4x4 (300 HP, 221 kW)
LAND ROVER RANGE ROVER VELAR (L560) (03.2017 - ) 2.0 P250 Si4 4x4 (250 HP, 184 kW)
LAND ROVER RANGE ROVER VELAR (L560) (03.2017 - ) 2.0 P300 Si4 4x4 (300 HP, 221 kW)
LAND ROVER RANGE ROVER VELAR (L560) (03.2017 - ) 2.0 P400 Hybrid 4x4 (300 HP, 221 kW)
LAND ROVER RANGE ROVER VELAR (L560) (03.2017 - ) 2.0 P400 Hybrid 4x4 (404 HP, 297 kW)
