Комплект инструменти за ангренаж Jaguar / Land Rover Ingenium I6 3.0 PT306 бензинов двигател

Този специализиран комплект е предназначен за най-новото поколение бензинови двигатели Jaguar и Land Rover Ingenium I6 3.0 с код PT306.

Използва се за смяна на ангренажната верига и прецизна настройка на фазите при двигатели с двойна верижна система, свързана чрез междинно зъбно колело. Ангренажната система е разположена от страната на трансмисията.

Конструктивни особености на двигателя

Тези 3.0L двигатели използват две ангренажни вериги, свързани чрез междинно зъбно колело.

• Ангренажната верига е разположена от страната на трансмисията
• Двойна верижна система с междинна синхронизация
• Конструкция от последно поколение Ingenium

Функционалност и процедура

(Референтен автомобил: Range Rover (L405) 3.0, AWD, 400 к.с., 2021 г., двигател PT306)

• Пистовият ремък се обтяга чрез обтегач и се фиксира с фиксиращ щифт
• Проверка на фазите или смяна на горната верига не изисква демонтаж на скоростна кутия и маховик
• При обслужване на долната верига е необходим демонтаж на скоростна кутия и маховик
• Фазите на междинното зъбно колело могат да се проверят чрез инспекционен отвор
• Коляновият вал се позиционира и фиксира чрез демпфера с инструмент арт. № 122001 (за използване като JLR-303-1659), използва се и при развиване на болтовете на маховика
• Разпределителният вал се фиксира с инструмент арт. № 121999 (за използване като JLR-303-1657) през отвора на маслената капачка и чрез контролен отвор към всмукателния колектор
• Позиционирането и задържането на VCT регулирането се извършва с инструмент арт. № 121999 (за използване като JLR-303-1657)
• Преди демонтаж трябва да се отбележи позицията на разпределителните регулатори (всмукване/изпускане), не трябва да се разменят

Технически данни – въртящи моменти

• Горен капак на ангренажа: 13 Nm
• Долен капак на ангренажа: M6 болтове 12 Nm, M8 болтове 25 Nm
• Магнитни клапани на VVT: 9 Nm
• Водачи на веригата: горен 11 Nm, горен ляв 25 Nm
• Обтегач на веригата: 55 Nm
• Болтове на VCT регулатор: 20 Nm + 60°
• Капачка за масло: 12 Nm
• Контролен болт на разпределителен вал: 10 Nm
• Датчик колянов вал: 8 Nm
• Болтове на маховик: 30 Nm + 120°

Съвместимост

Код на двигател:

• PT306

OEM номера (за справка)

• JLR-303-1657 / 3031657
• JLR-303-1658 / 3031658
• JLR-303-1659 / 3031659
• JLR-303-1669 / 3031669

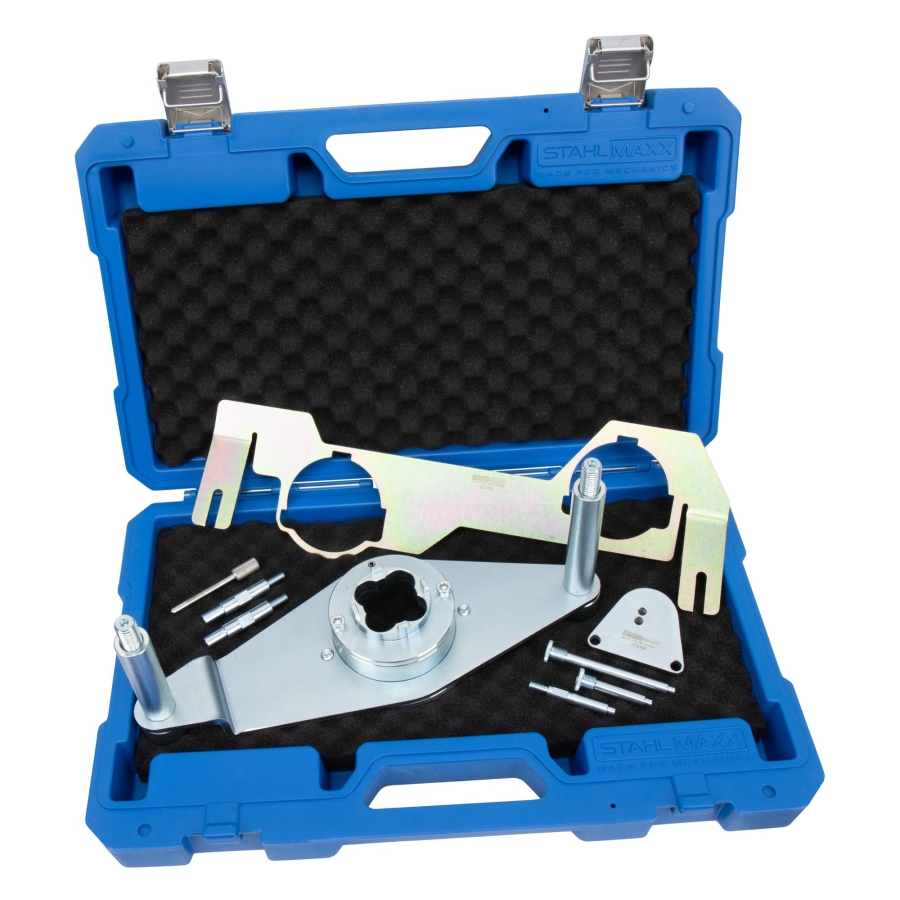

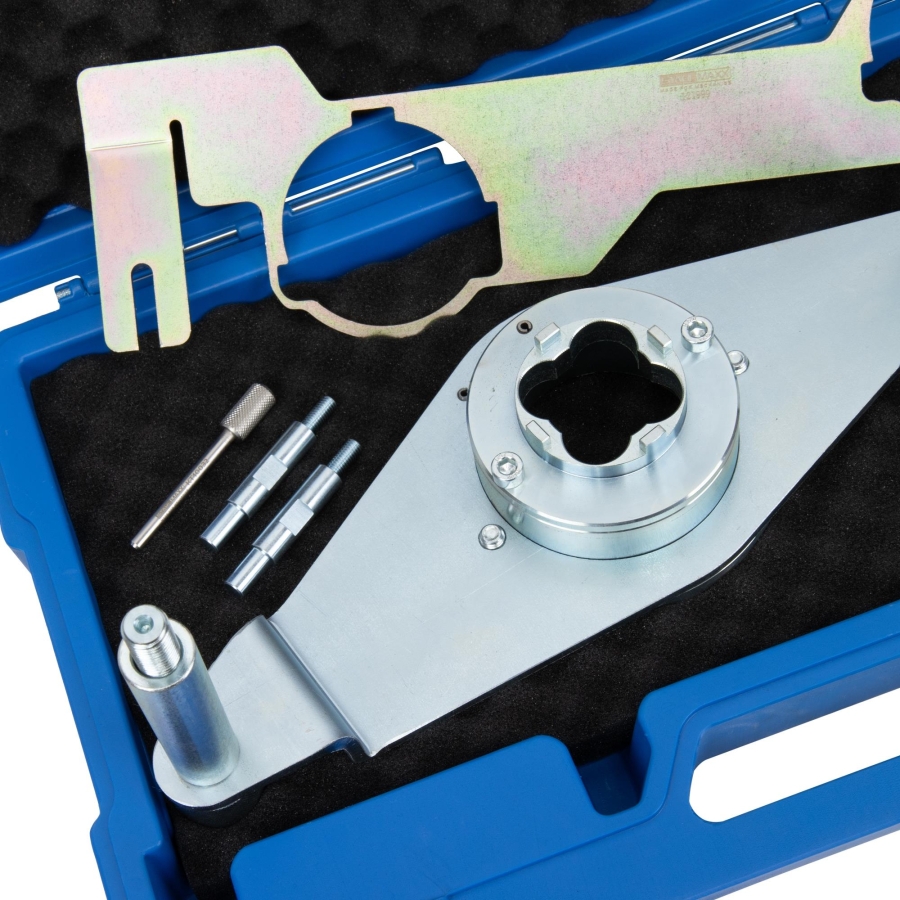

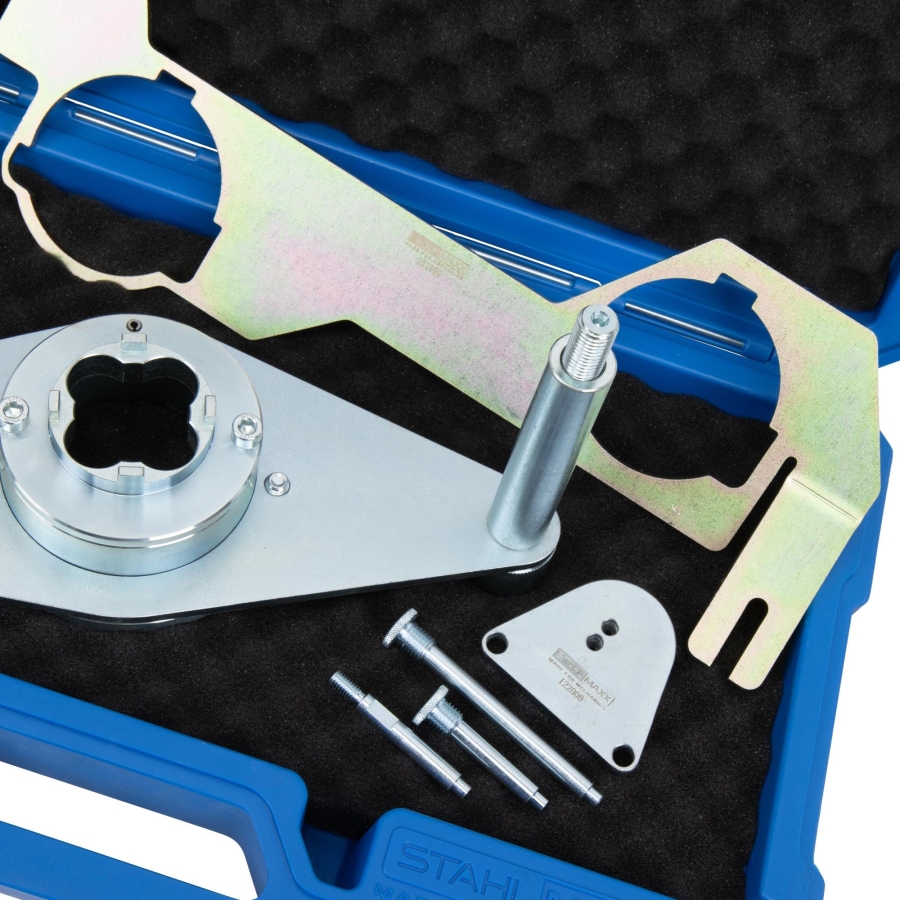

Съдържание на комплекта

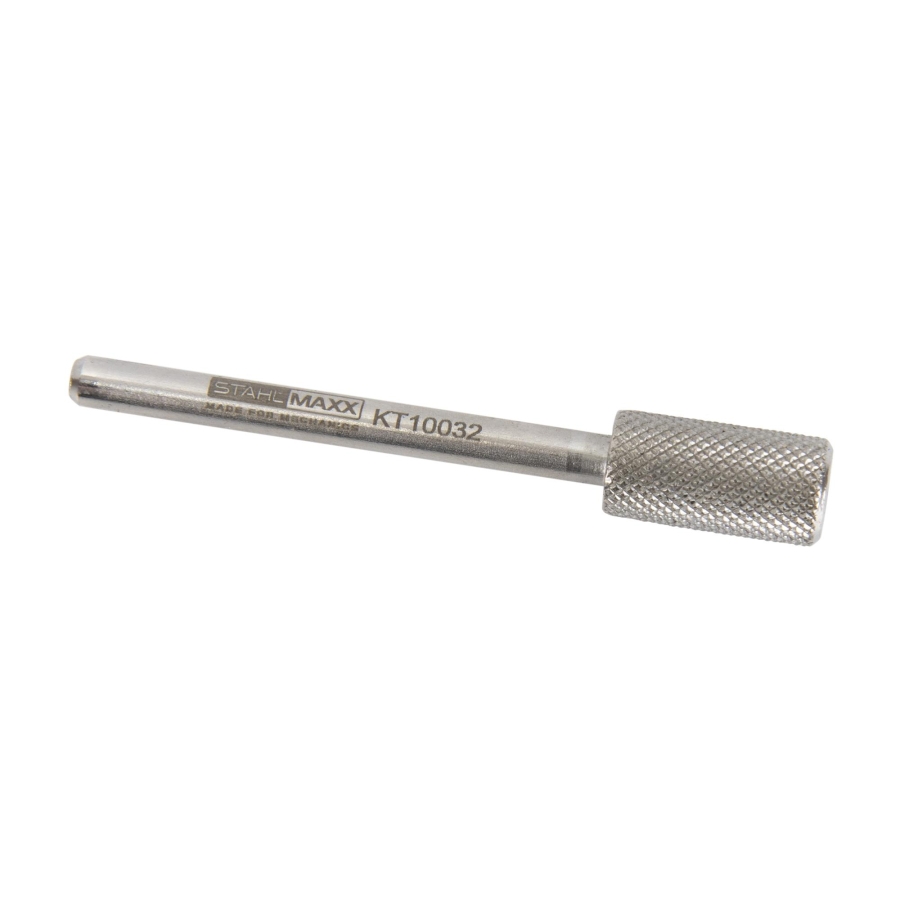

• арт. № KT10032 фиксиращ щифт за обтегач на пистов ремък, за използване като JLR-303-1669

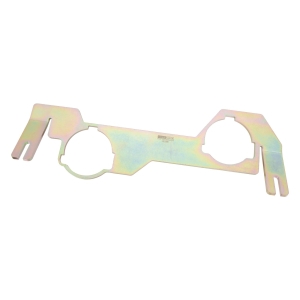

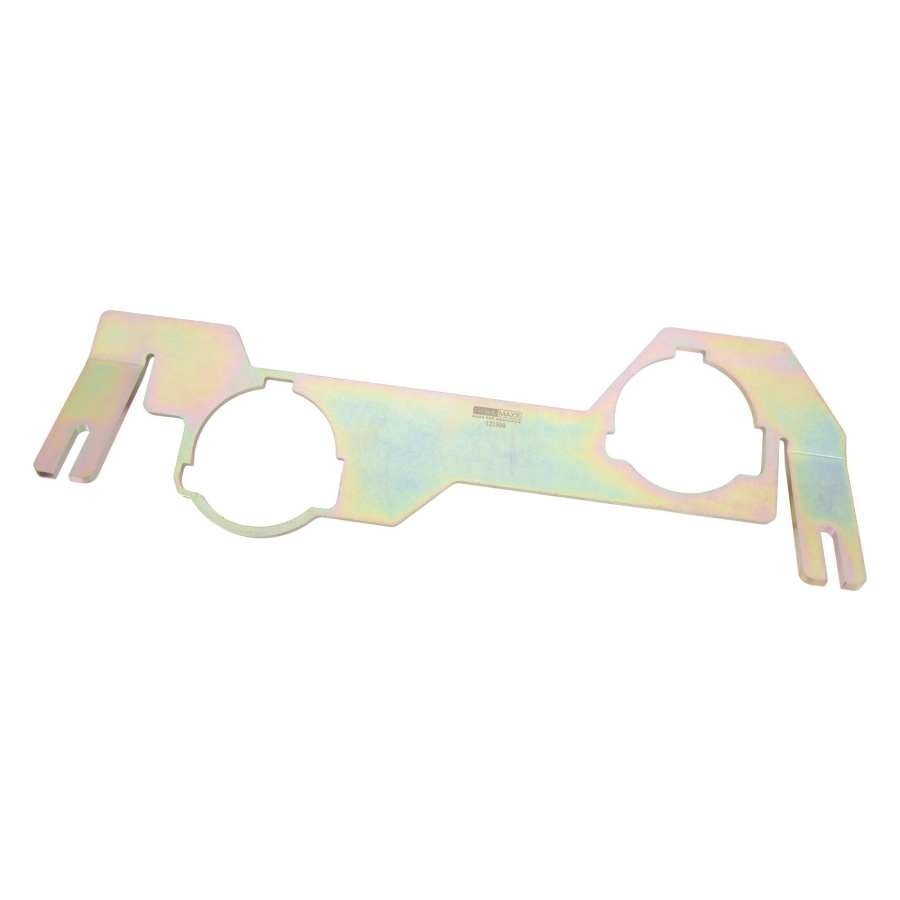

• арт. № 121999 инструмент за настройка на VCT разпределителен вал, за използване като JLR-303-1657

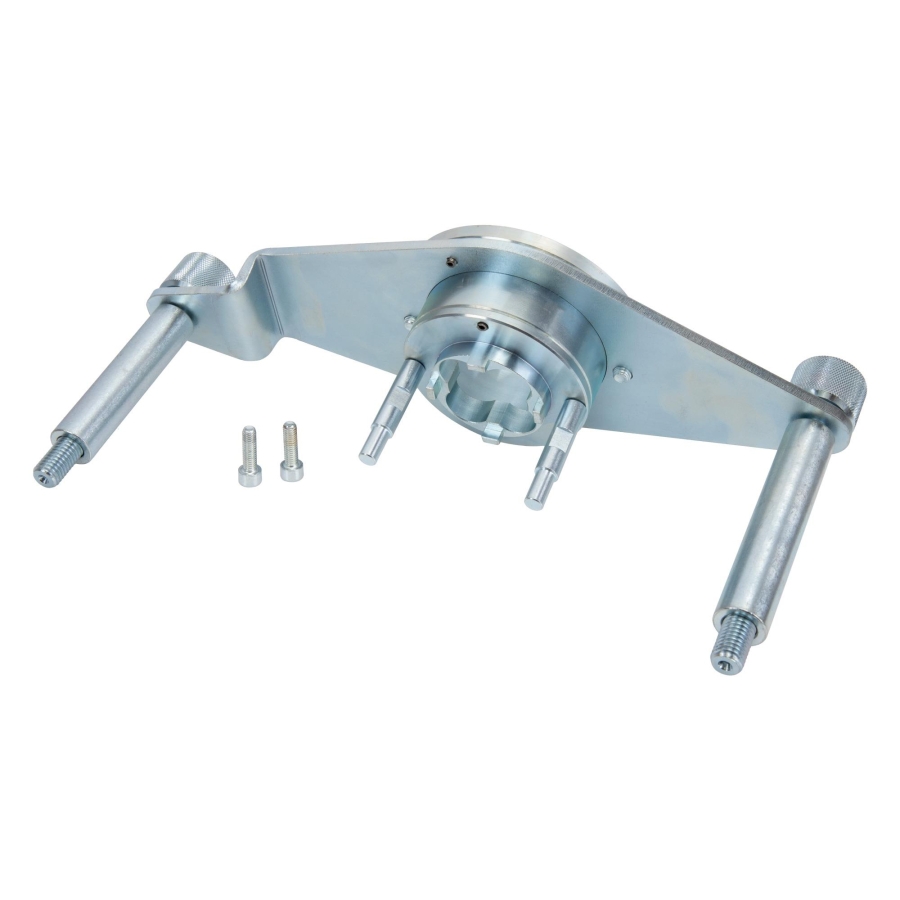

• арт. № 122000 инструмент за настройка / блокиране на разпределителен вал, за използване като JLR-303-1658

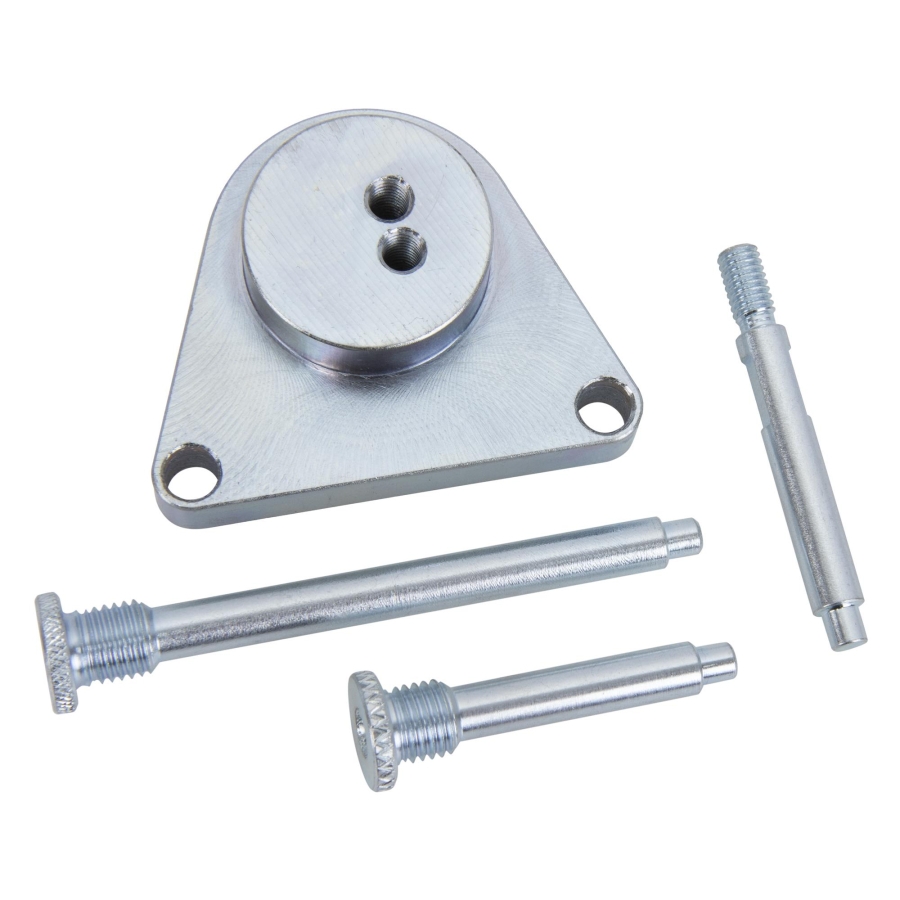

• арт. № 122001 инструмент за блокиране на шайба на колянов вал, за използване като JLR-303-1659
• арт. № 115269 куфар за съхранение

Допълнителен инструмент (не е включен)

• 1 x арт. № 121326 инструмент за монтаж на семеринг колянов вал (към трансмисията), за използване като JLR-303-1674A

Оригиналните номера са посочени само за сравнение. Това не е оригинален инструмент.
