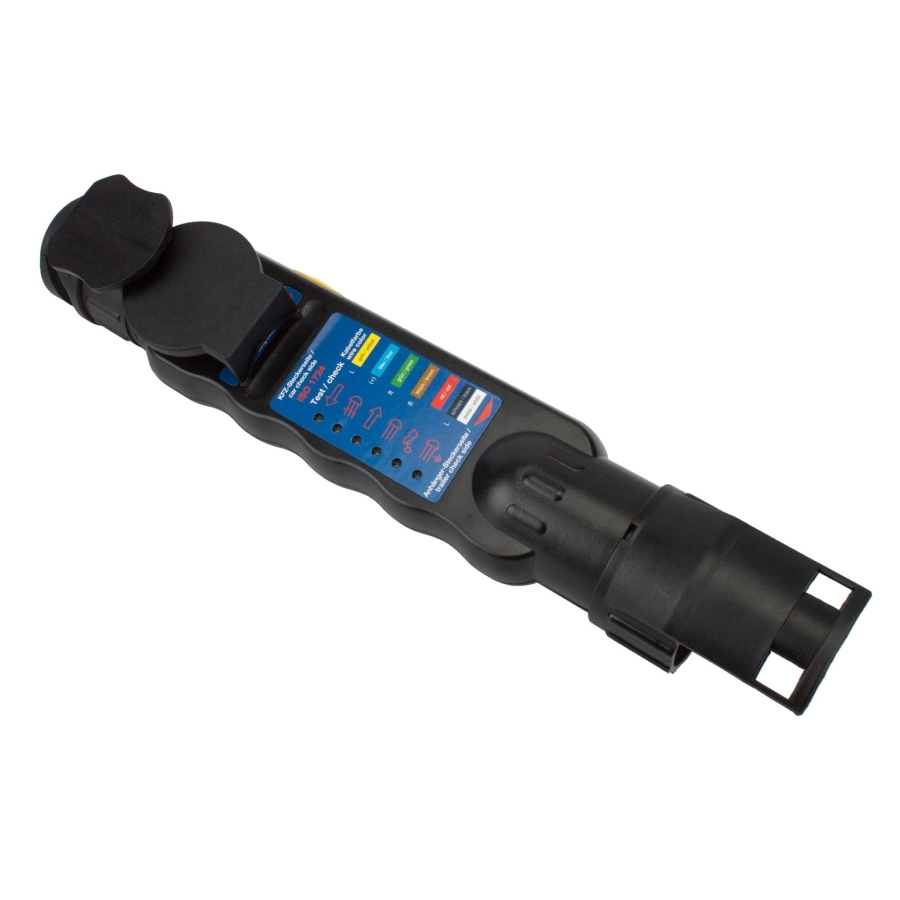

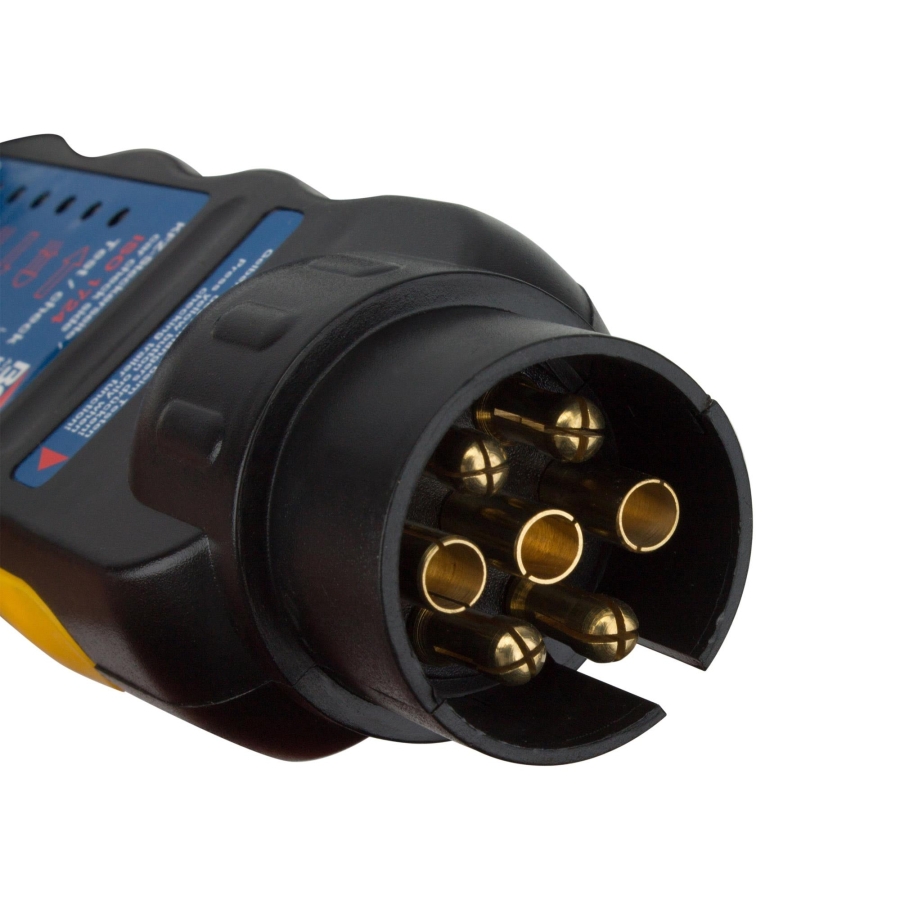

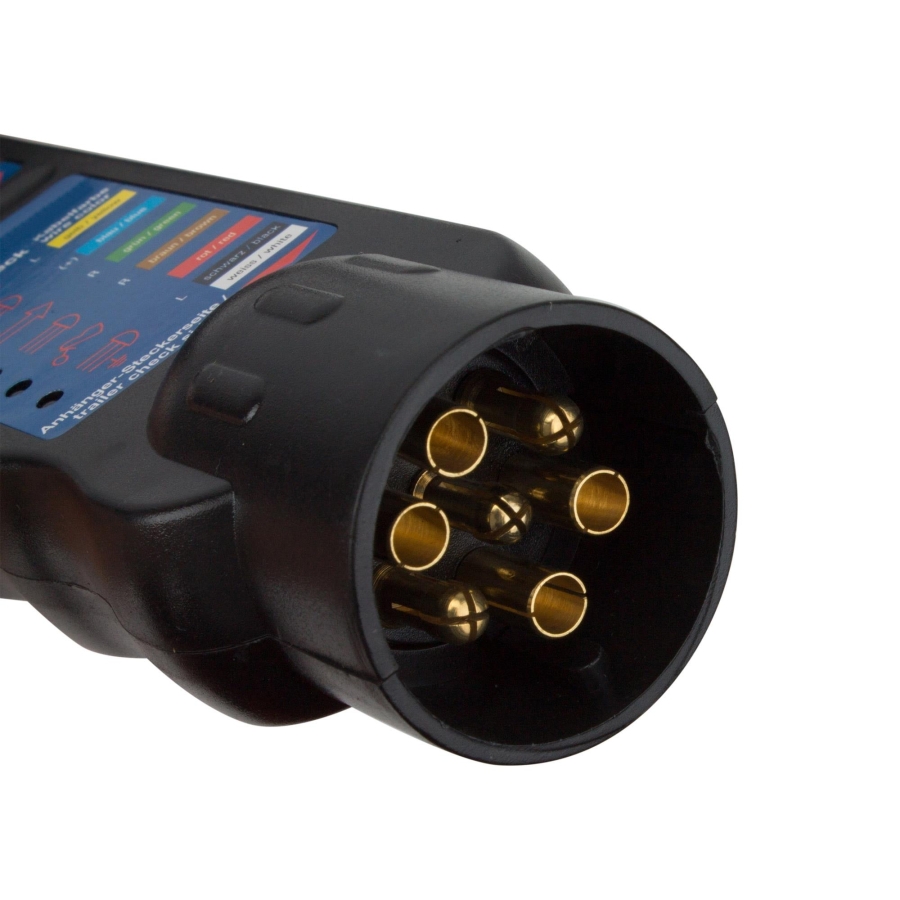

Тестер за ремарке и теглещ автомобил, 7- и 13-пинов

Тестерът е предназначен за проверка на 12 V електрически връзки на ремаркета и теглещи превозни средства като леки автомобили и кемпери.

Поддържа 7- и 13-пинови връзки и позволява бързо откриване на неизправности в щепселите на ремаркетата, автомобилните букси и свързаното към тях окабеляване.

Проверка на връзката на ремарке

Процедурата може да се използва за ремаркета, каравани, велосипедни багажници и подобно оборудване:

1. Свържете щепсела на ремаркето към съответната букса на тестера. При необходимост използвайте един от включените адаптери.
2. Натиснете жълтия бутон отстрани на тестера.
3. Проверете LED индикаторите. Функциите им съответстват на ISO 1724.
4. Ако всички необходими светодиоди светнат, окабеляването работи правилно.
5. Ако даден светодиод не светне, съответният кабел или електрически кръг е неизправен.

Пин B при 7-пинови връзки

В зависимост от конфигурацията на окабеляването пин B на 7-пинова букса може да се използва за задната светлина за мъгла или за постоянно захранване 12 V.

При отчитане на резултата вземете предвид конфигурацията на окабеляването на автомобила и ремаркето.

Проверка на автомобилна букса

1. Свържете тестера към 7- или 13-пиновата букса на теглещия автомобил или кемпера. При необходимост използвайте един от включените адаптери.
2. Натиснете жълтия бутон отстрани на тестера.
3. Проверете LED индикаторите. Ако всички необходими светодиоди светнат, окабеляването работи правилно.
4. Ако даден светодиод не светне, проверете съответния изход и неговото окабеляване.

Проверка на отделните функции на буксата

Отделните електрически кръгове на буксата на теглещия автомобил могат да бъдат проверени поотделно:

1. Включете запалването, ако е необходимо.
2. Включете левия мигач.
3. Съответният светодиод на тестера трябва да мига със същата честота. Ако не мига, електрическият кръг или окабеляването на мигача може да е неизправно.
4. Повторете проверката за десния мигач, габаритните светлини, стоп-светлините и задната светлина за мъгла.

Допълнителен удължителен кабел с дължина 4 m позволява наблюдение на индикаторите от мястото на водача.

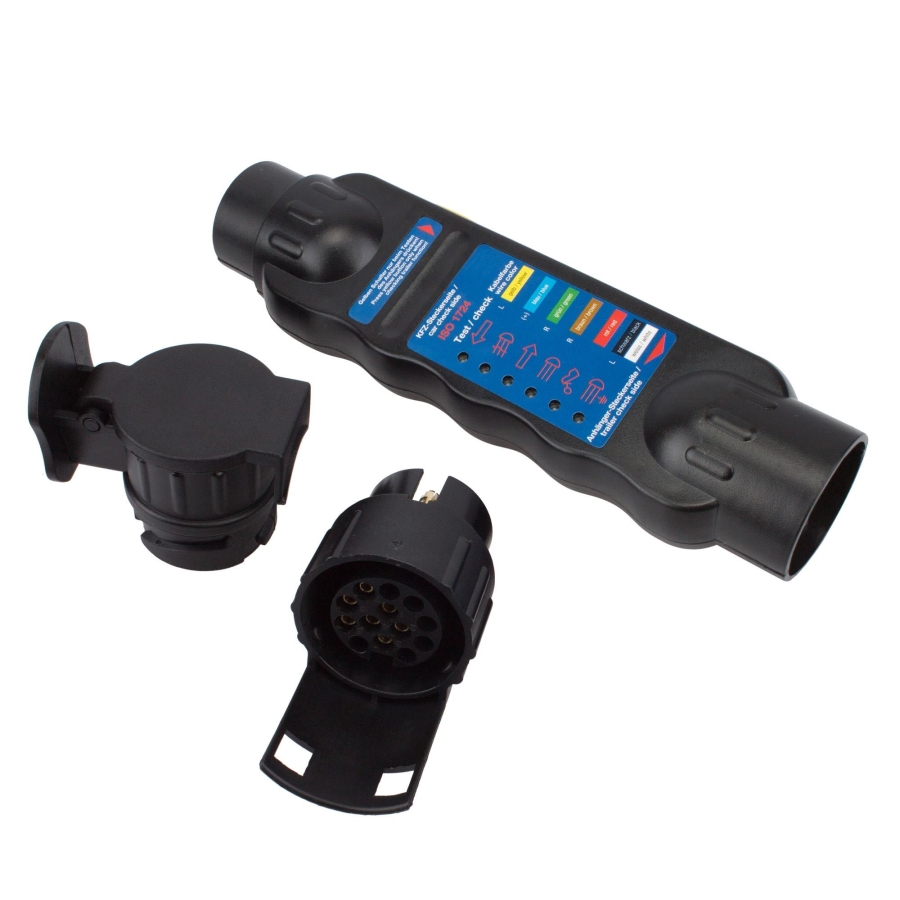

Комплектът включва

• 1 × тестер за ремарке и теглещ автомобил

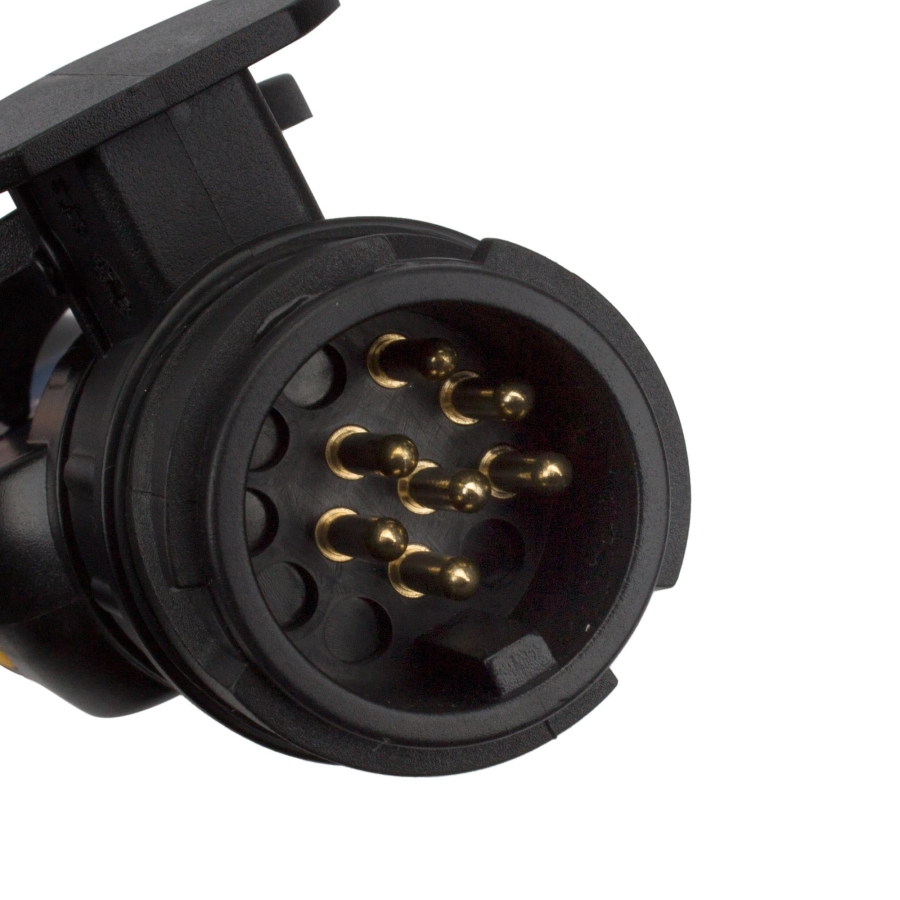

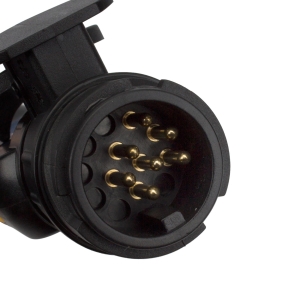

• 1 × адаптер от 7 към 13 пина

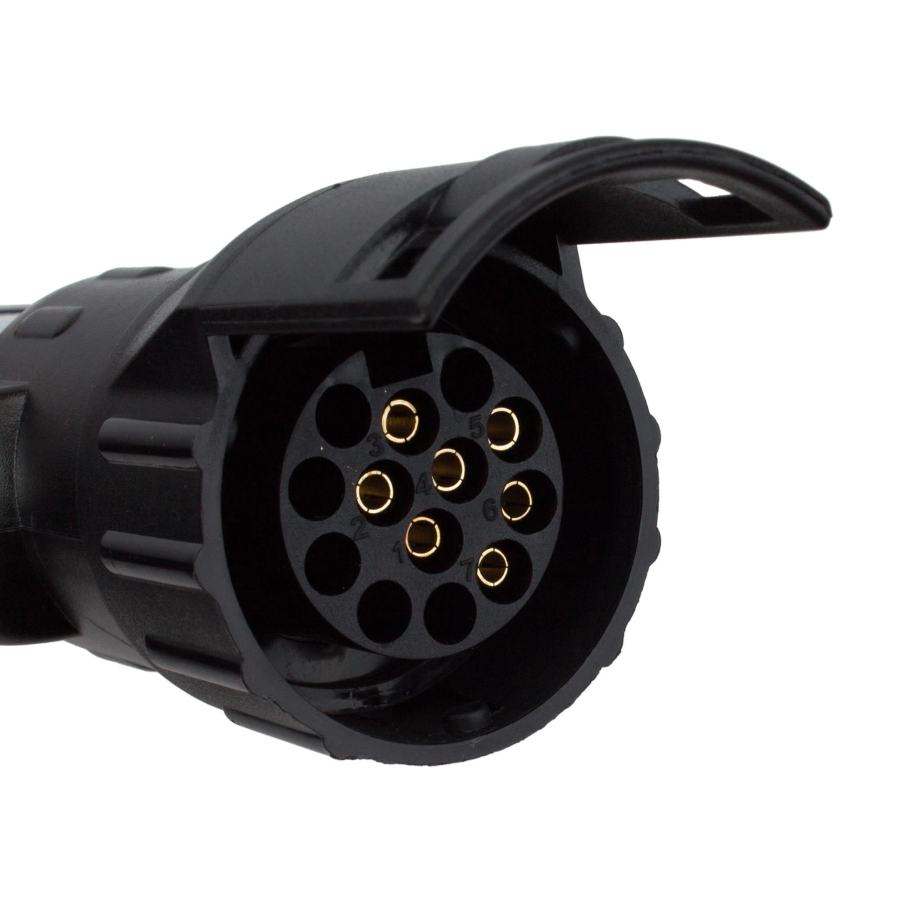

• 1 × адаптер от 13 към 7 пина

Технически характеристики

• Напрежение на системата: 12 V
• Поддържани връзки: 7- и 13-пинови
• Индикация: LED
• Функции на светодиодите: съгласно ISO 1724
• Захранване на тестера: 1 × 9 V блокова батерия
• Включена батерия: не
