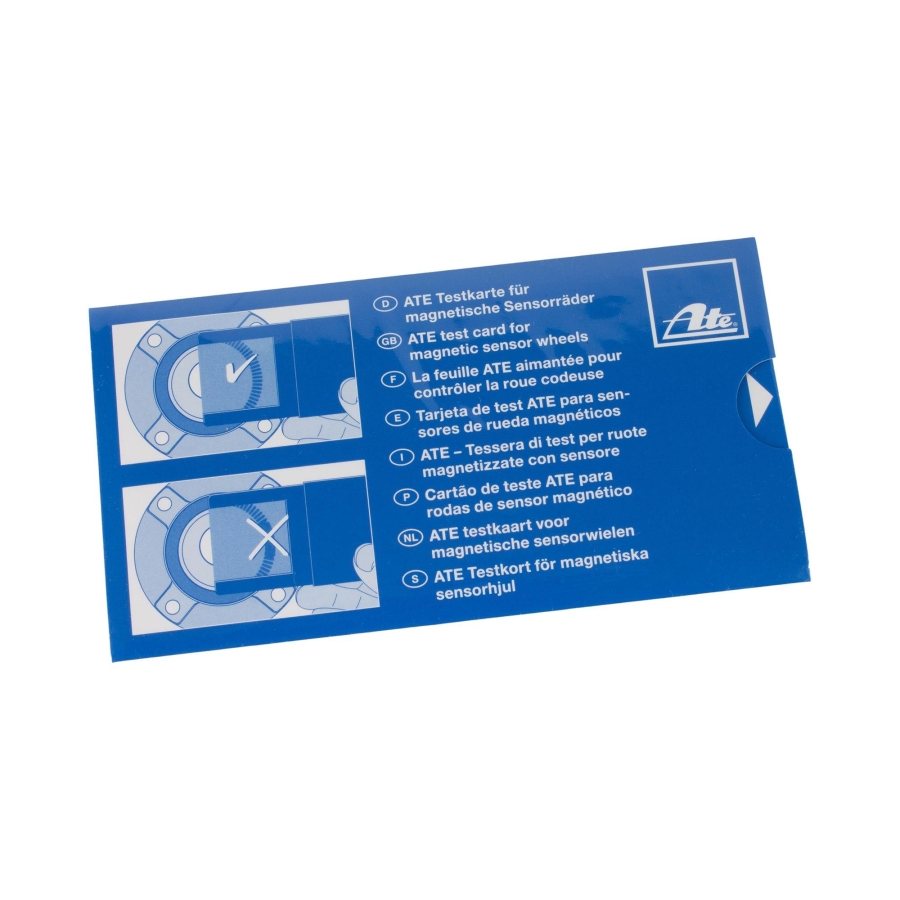

Тестер карта за магнитен енкодерен пръстен
-
Код:ATE-03.9301-0200.1
-
Тегло:0.100 кг
В обобщение:
✔ Предназначена за проверка на магнитни енкодерни пръстени в колесни лагери
✔ Подходяща за системи с активни сензори за скорост на колелото (ABS/ESP)
✔ Визуализира магнитните полюси и сегменти на енкодерния пръстен
✔ Помага за определяне на правилната посока на монтаж на лагера
✔ Улеснява диагностиката на проблеми със сигналите от датчиците на колелата
✔ Бърз, надежден и икономичен метод за проверка
✔ Доставя се със защитен калъф и кратки инструкции
Тази тестер карта е предназначена за проверка на магнитни енкодерни пръстени, интегрирани в уплътнението на съвременните колесни лагери. Магнитните енкодерни пръстени работят съвместно с активните датчици за скорост на колелото, използвани в системите ABS, ESP и други системи за контрол на стабилността.
Тъй като състоянието на магнитния пръстен не може да бъде оценено визуално с просто око, тестер картата предлага бърз и надежден начин за проверка на лагера преди монтаж, определяне на правилната монтажна посока и диагностика на неизправности в сигналите на датчиците.
При поставяне върху магнитния пръстен картата визуализира отделните магнитни сегменти чрез цветови промени, създадени от северните и южните магнитни полюси.
Приложение
- Проверка на магнитни енкодерни пръстени в колесни лагери
- Контрол преди монтаж на лагер
- Определяне на правилната посока на монтаж
- Диагностика на неизправности в ABS системата
- Проверка на сигнали от датчици за скорост на колелата
- Сервизна диагностика и ремонт
Характеристики и предимства
- Бърза и надеждна проверка на магнитни енкодерни пръстени
- Визуализира магнитните полюси и сегменти
- Помага за предотвратяване на неправилен монтаж на лагери
- Улеснява диагностиката на повреди в системите ABS и ESP
- Безконтактен и неразрушителен метод за проверка
- Подходяща за професионална сервизна употреба
- Компактна и удобна за съхранение
Принцип на работа
Тестер картата се поставя директно върху магнитния енкодерен пръстен.
Северните и южните магнитни полюси предизвикват видима промяна на цвета в тестовото поле, което позволява ясно разграничаване на отделните магнитни сегменти.
Неравномерно разпределение или прекъсвания в магнитния модел могат да бъдат признак за повреден енкодерен пръстен.
Съдържание на комплекта
- Тестер карта
- Интегриран защитен калъф с кратко ръководство за употреба
Технически характеристики
- Предназначение: Проверка на магнитни енкодерни пръстени
- Подходяща за: Активни сензори за скорост на колелото
- Функция: Визуализация на магнитните полюси и сегменти
- Съхранение: Защитен калъф включен в комплекта
