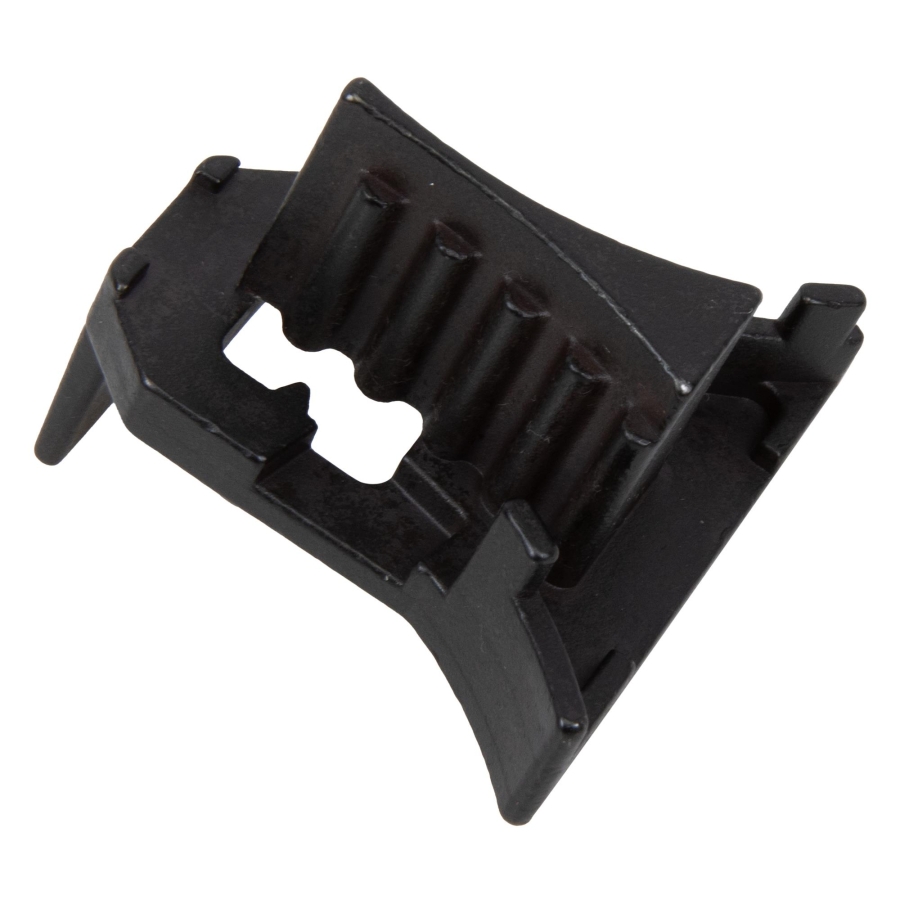

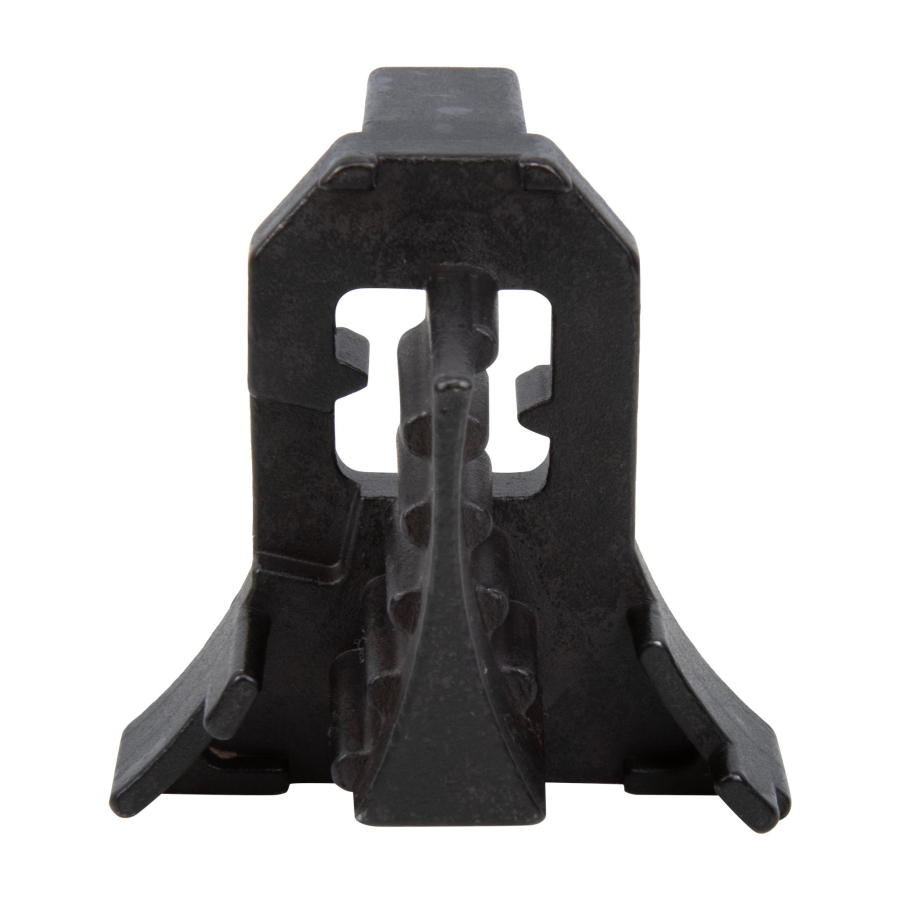

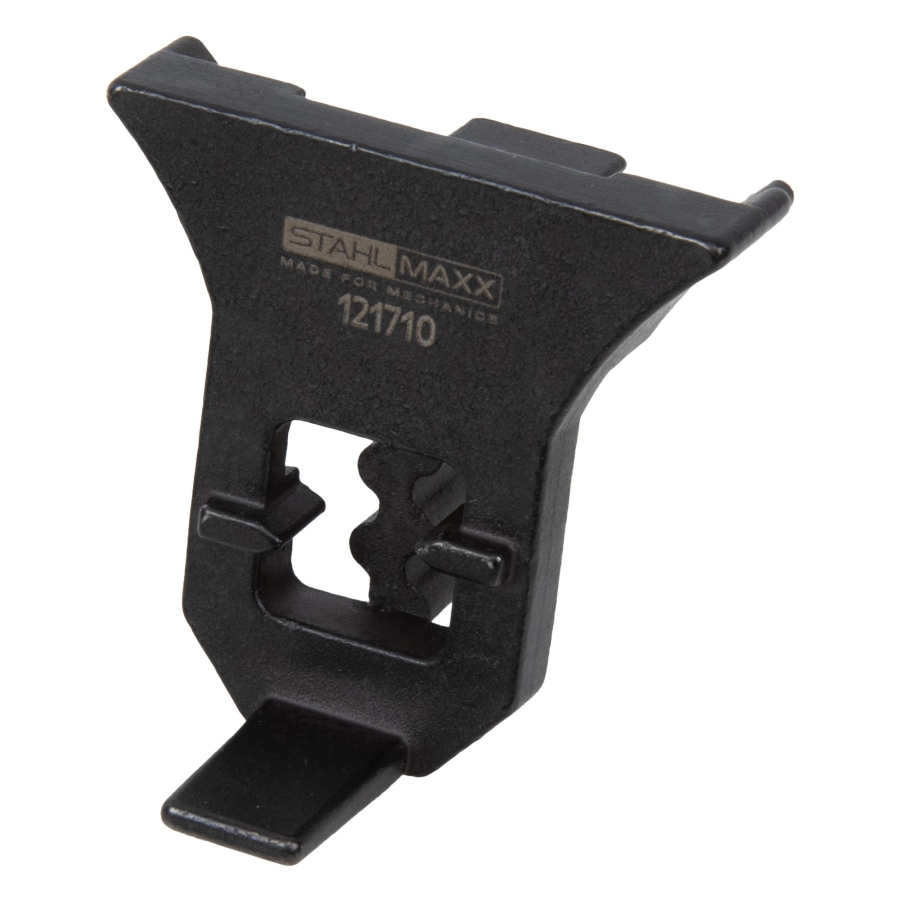

Инструмент за фиксиране на зъбни колела на разпределителен вал, 1.0L EA211 EVO, T10599

Специализиран инструмент за фиксиране и настройка на разпределителните валове при VAG 1.0L 3-цилиндрови двигатели от серията EA211 EVO.

Съвместим с двигателни кодове:
DFNA, DFNB, DSGB, DSGD

Монтиран в модели като:
Seat Ibiza V
Skoda Fabia IV
VW Polo VI

Функция

Инструментът се поставя между регулаторите на разпределителните валове, като маркировките върху него трябва да съвпадат с тези върху зъбните колела.

Зъбните колела са с овална форма и имат вертикални маркировки спрямо корпуса на разпределителния вал. Правилното позициониране се извършва чрез точно съвпадение на маркировките между ребрата.

Технически бележки

Съгласно сервизната документация е необходим електронен инструмент за фина настройка на позицията на разпределителните валове.

Моменти на затягане

✔ Централен болт на шайбата на коляновия вал: 150 Nm + 180°
✔ Управляващ клапан на всмукателен вал: 105 Nm
✔ Зъбно колело на изпускателен вал: 18 Nm → 50 Nm → 135°
✔ Запушалка на изпускателен вал: 20 Nm
✔ Зъбно колело на водна помпа: 20 Nm + 90°
✔ Капак на уплътнение: 8 Nm
✔ Актуатор позиция на разпределителен вал: 8 Nm
✔ Капак: 35 Nm
✔ Водна помпа: 12 Nm

Препоръчителни допълнителни инструменти (не са включени)

✔ Арт. 112888 – Инструмент за фиксиране на разпределителен вал, T10477
✔ Арт. 117209A – Контра-държач за шайба, T10475
✔ Арт. 112892 – Ключ за обтегач на ремък, T10499A
✔ Арт. 121590 – Адаптер контра-държач за всмукателен вал, T10575A
✔ Арт. 122984 – Инструмент за монтаж на семеринг, T10576
✔ Арт. 122983 – Притискащ инструмент за семеринг, T10582
✔ Арт. 50002 – Контра-държач за разпределителен вал, T10172

Референция

OE номер: T10599

Оригиналните номера са само за справка и сравнение, инструментът не е оригинален.
