Инструмент за демонтаж на лагерен капак на разпределителен вал за BMW N51 N52, като OEM 114460

Този специализиран инструмент е предназначен за демонтаж и монтаж на лагерния капак (лагерна линия) на разпределителния вал при двигатели BMW N51 и N52.

Използва се при смяна на разпределителния вал, като осигурява равномерно и контролирано притискане и позициониране на лагерната линия на изпускателния вал без риск от повреди.

Съвместимост

Подходящ за:

• BMW N51 двигатели
• BMW N52 двигатели

Дизайн и работа

• Осигурява равномерно разпределение на натиска при демонтаж и монтаж
• Предпазва лагерните капаци и цилиндровата глава от деформации
• Проектиран за прецизно позициониране върху цилиндър 2
• Изисква използване в комбинация с Арт. № 62619

Съдържание на комплекта

• Притискащ инструмент (за цилиндър 2), като OEM 114461
• 2 × M7 винта, като OEM 114462
• 6 × притискащи елемента, като OEM 114463

OEM референции

Да се използва като:

• BMW като 114460
• BMW като 114461
• BMW като 114462
• BMW като 114463

OEM номерата са посочени само за идентификация. Продуктът не е оригинален инструмент.

Инструкции за монтаж

Този инструмент се използва в комбинация с инструмент BGS 62619.

Процедура

Стъпка 1

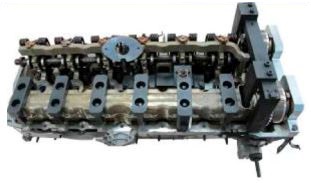

Позиционирайте инструмент №1 върху цилиндър 2.
С помощта на инструмент №1 затегнете болт №2 на цилиндър 2.
Компресирайте втората клапанна пружина.

Стъпка 2

Разхлабете болтовете на горния капак на изпускателния разпределителен вал.

Стъпка 3

Демонтирайте горния и долния капак на разпределителния вал.

Стъпка 4

Преди монтаж на изпускателния разпределителен вал, уверете се, че:

• Хидравличните повдигачи (хидротласкачи) са в правилна позиция
• Клапанната пружина е правилно позиционирана

Стъпка 5

След демонтаж на всички лагерни капачки / водачи на разпределителния вал, монтирайте обратно долния капак на разпределителния вал на първоначалното му място.

Стъпка 6

Монтирайте обратно изпускателния разпределителен вал.

Стъпка 7

Обърнете специално внимание при монтажа:

• Маркировката на разпределителния вал трябва да сочи нагоре
• Валът трябва да бъде позициониран под ъгъл от 90° хоризонтално спрямо цилиндъра

Стъпка 8

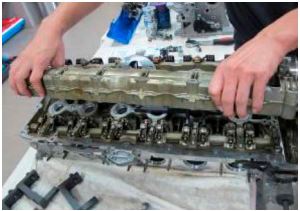

Внимателно съединете отново горния и долния капак на разпределителния вал.

Стъпка 9

Поставете болтовете на капака и ги затегнете леко първоначално, за да фиксирате разпределителния вал.

Стъпка 10

Поставете притискащия винт (част №3) върху контактната повърхност на горния капак.
Уверете се, че двата капака са правилно подравнени.

Използвайте динамометричен ключ, за да затегнете болтовете според спецификациите на производителя.

⚠️ Внимание: Прекомерният въртящ момент може да повреди капаците.

Стъпка 11

С помощта на динамометричен ключ затегнете всички болтове на горния и долния капак според спецификациите на производителя (в посока на часовниковата стрелка).

След отстраняване на всички инструменти, монтажът е завършен.
