Unealtă demontare capac lagăr ax came BMW N51 N52, ca OEM 114460

Această unealtă specială este destinată demontării și montării capacului de lagăr (rampa de lagăr) al axului cu came pentru motoarele BMW N51 și N52.

Este necesară în timpul înlocuirii axului cu came, permițând aplicarea controlată a forței pentru poziționarea și demontarea corectă a ansamblului axului de evacuare, fără deteriorarea componentelor.

Compatibilitate

Compatibilă cu:

• BMW N51
• BMW N52

Design și utilizare

• Asigură distribuirea uniformă a forței în timpul montajului și demontajului
• Previne deformarea capacelor de lagăr și a chiulasei
• Proiectată pentru poziționare precisă pe cilindrul 2
• Se utilizează obligatoriu împreună cu Cod produs 62619

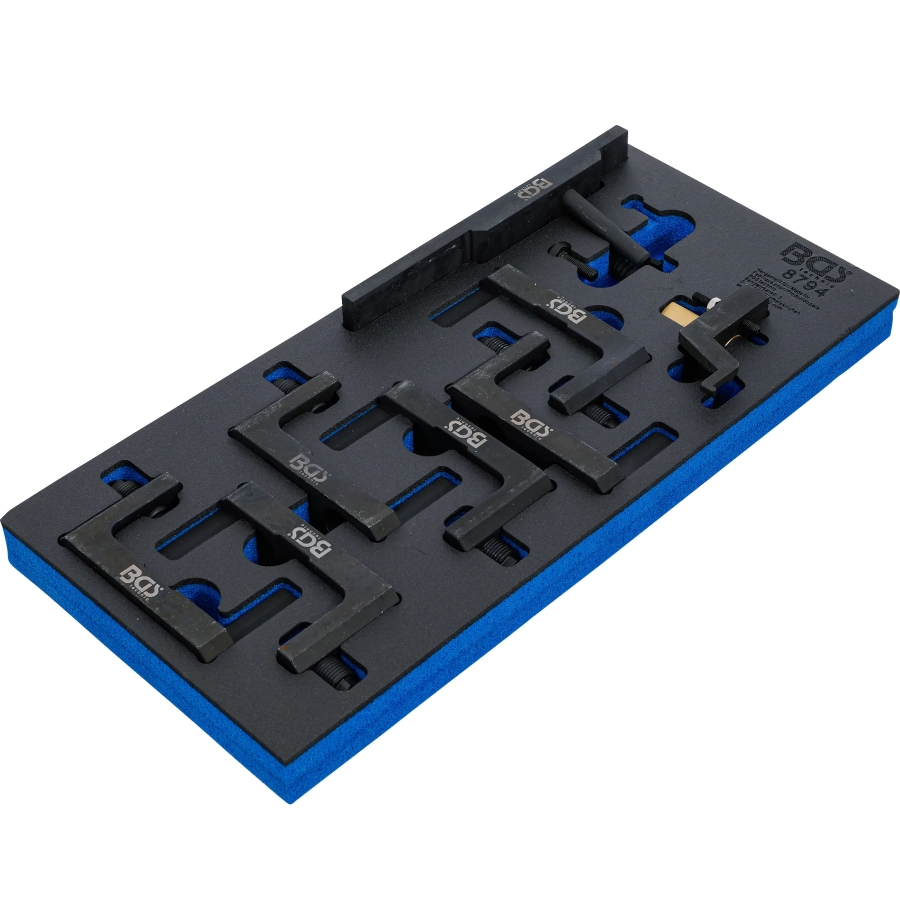

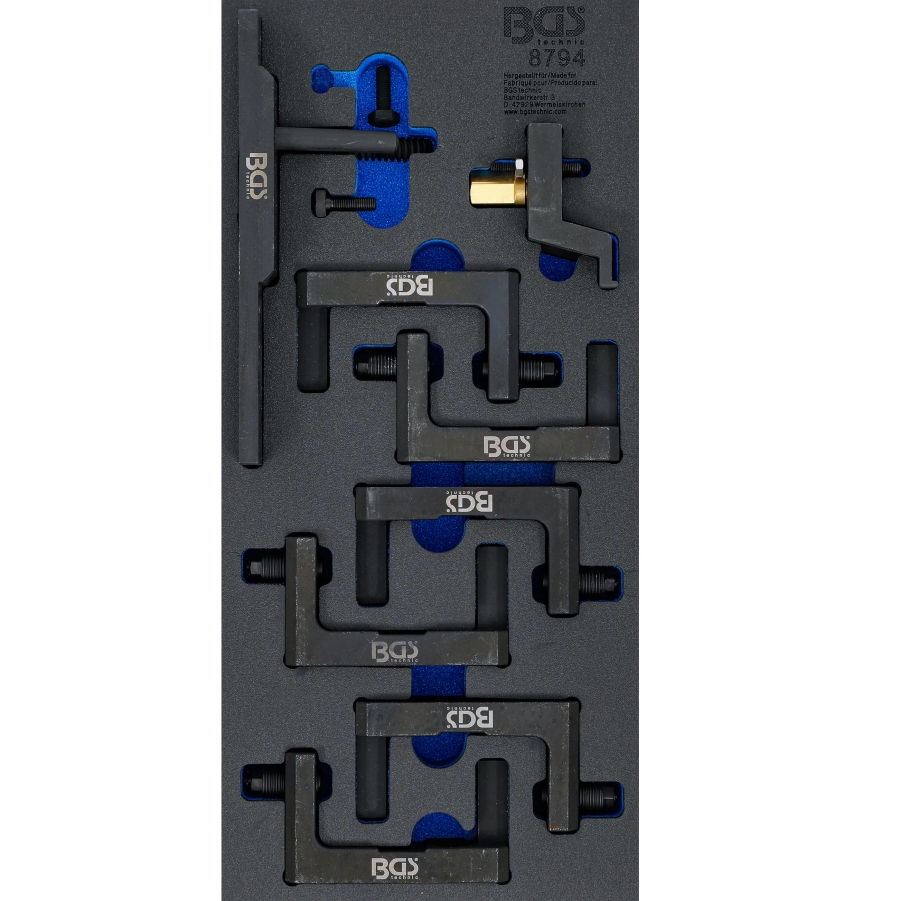

Conținut pachet

• Dispozitiv de presare (pentru cilindrul 2), ca OEM 114461
• 2 × șuruburi M7, ca OEM 114462
• 6 × elemente de presiune, ca OEM 114463

Referințe OEM

Se utilizează ca:

• BMW ca 114460
• BMW ca 114461
• BMW ca 114462
• BMW ca 114463

Numerele OEM sunt utilizate doar pentru identificare. Produsul nu este unealtă originală.

Instrucțiuni de montaj

Acest instrument se utilizează în combinație cu unealta BGS 62619.

Procedură

Pasul 1

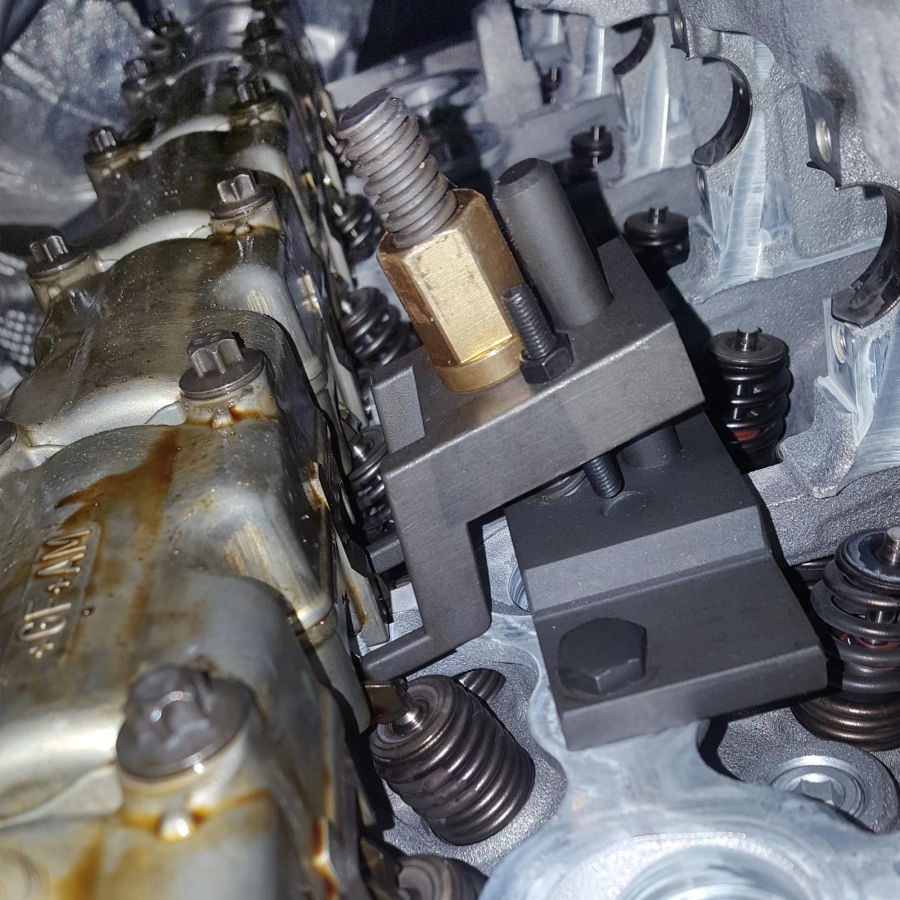

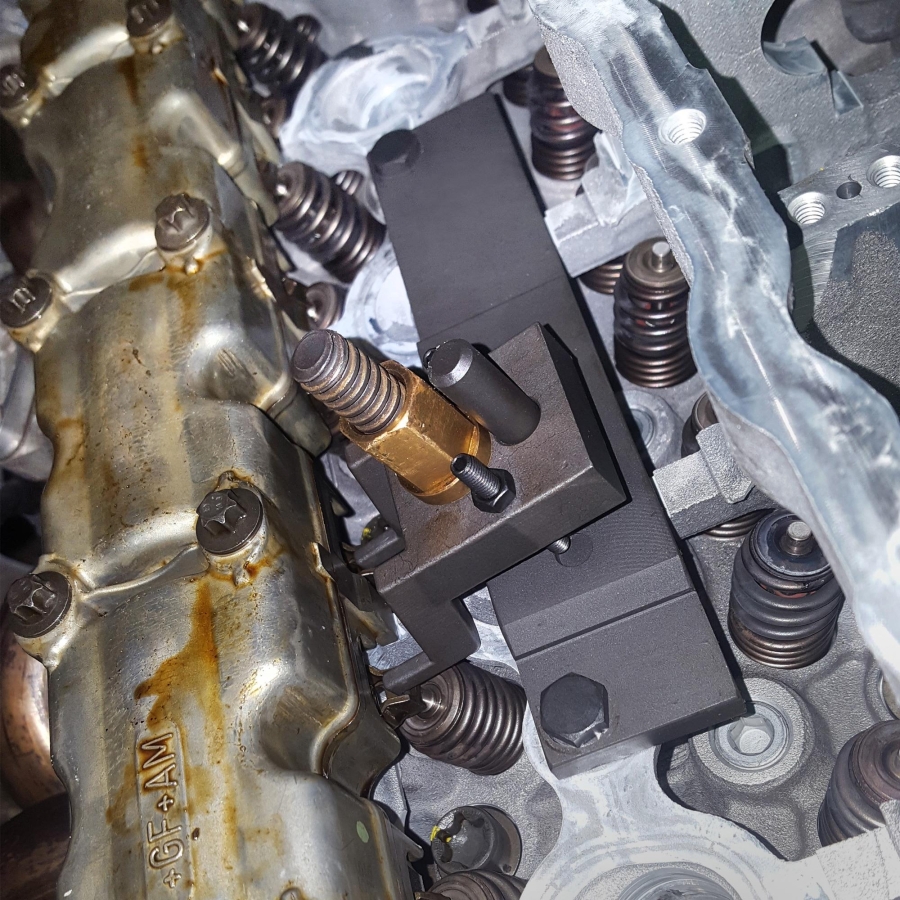

Poziționați unealta nr. 1 pe cilindrul 2.
Cu ajutorul uneltei nr. 1, strângeți șurubul nr. 2 pe cilindrul 2.
Comprimați a doua arcă a supapei.

Pasul 2

Slăbiți șuruburile capacului superior al arborelui cu came de evacuare.

Pasul 3

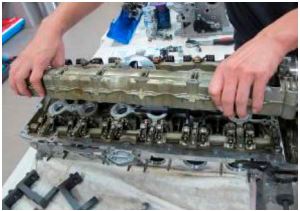

Demontați capacul superior și inferior al arborelui cu came.

Pasul 4

Înainte de montarea arborelui cu came de evacuare, asigurați-vă că:

• Tacheții hidraulici sunt poziționați corect
• Arcul supapei este așezat corect

Pasul 5

După demontarea tuturor capacelor de lagăr / ghidajelor arborelui cu came, montați la loc capacul inferior al arborelui cu came în poziția inițială.

Pasul 6

Reinstalați arborele cu came de evacuare.

Pasul 7

Acordați o atenție deosebită la montaj:

• Marcajul arborelui cu came trebuie să fie orientat în sus
• Arborele trebuie aliniat la un unghi de 90° în poziție orizontală față de cilindru

Pasul 8

Asamblați cu grijă capacul superior și inferior al arborelui cu came.

Pasul 9

Introduceți șuruburile capacului și strângeți-le inițial ușor pentru a fixa arborele cu came.

Pasul 10

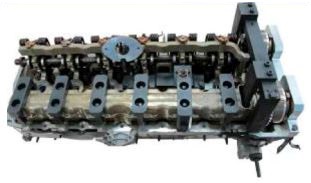

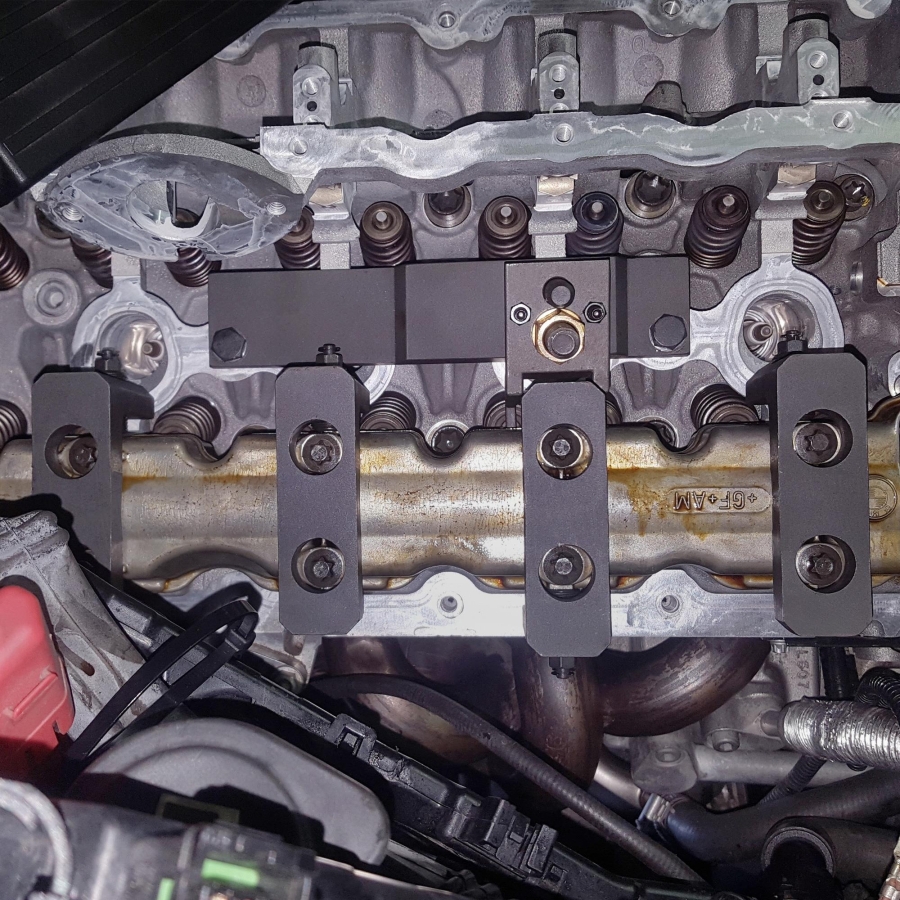

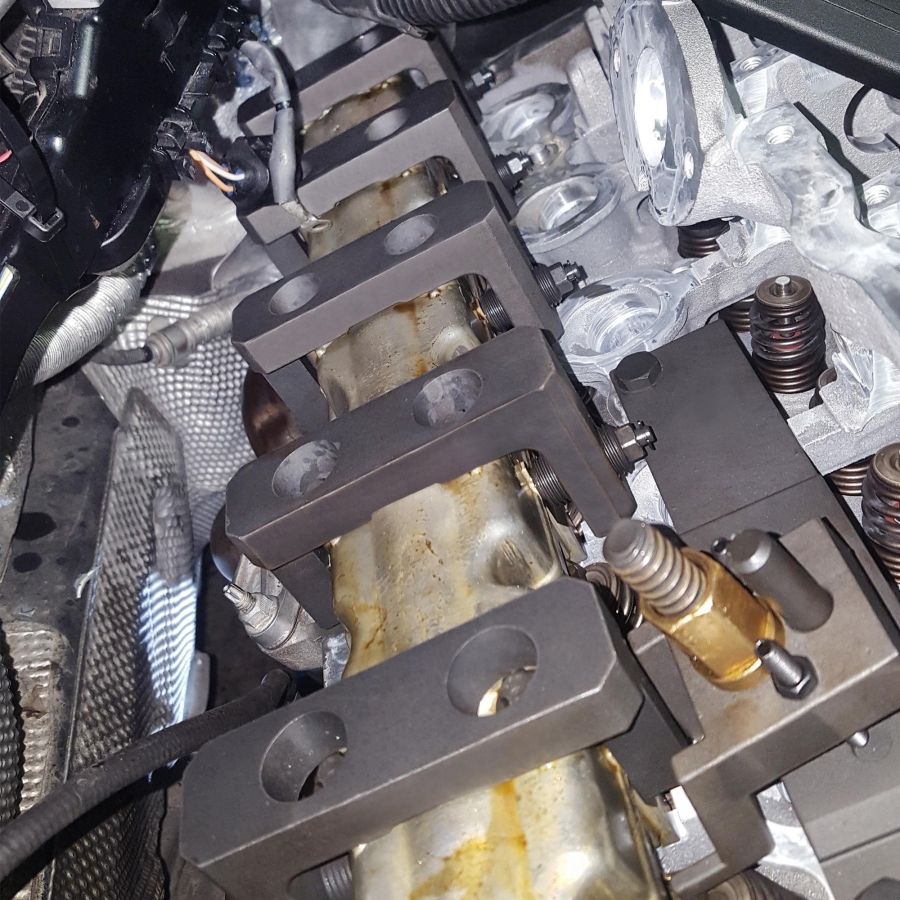

Poziționați șurubul de presiune (piesa nr. 3) pe suprafața de contact a capacului superior.
Asigurați-vă că ambele capace sunt aliniate corect.

Utilizați o cheie dinamometrică pentru a strânge șuruburile conform specificațiilor producătorului.

⚠️ Atenție: Cuplul excesiv poate deteriora capacele.

Pasul 11

Folosind o cheie dinamometrică, strângeți toate șuruburile capacelor superior și inferior conform specificațiilor producătorului (în sensul acelor de ceasornic).

După îndepărtarea tuturor uneltelor, montajul este finalizat.
