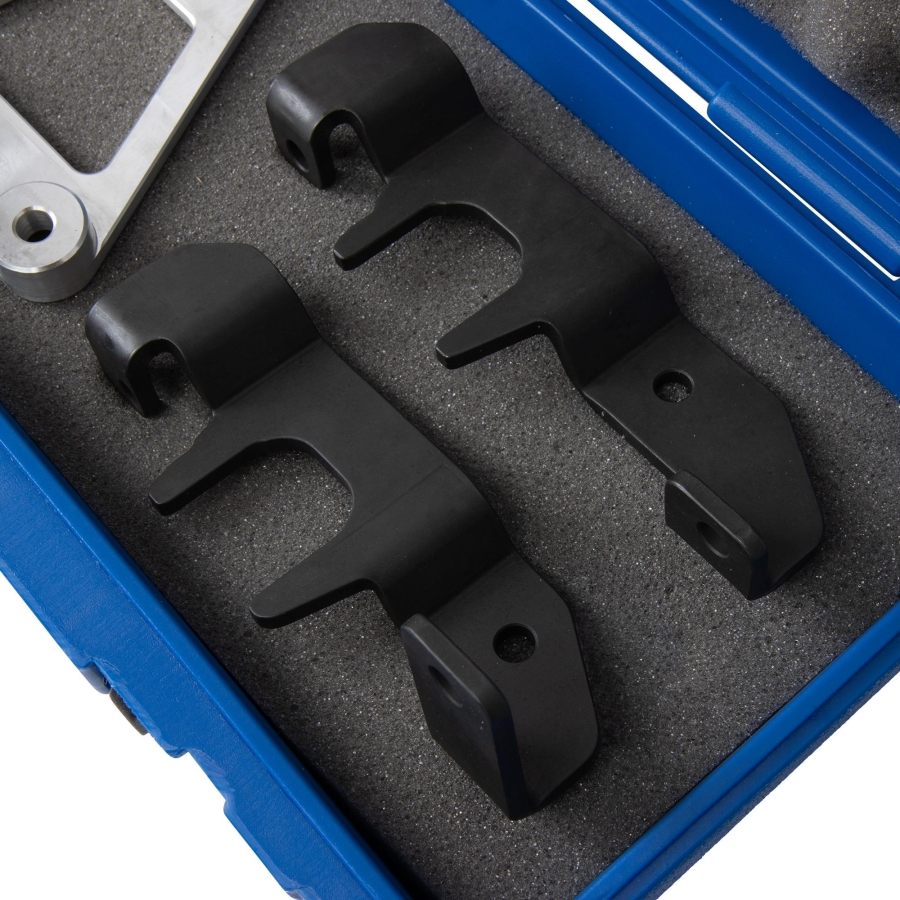

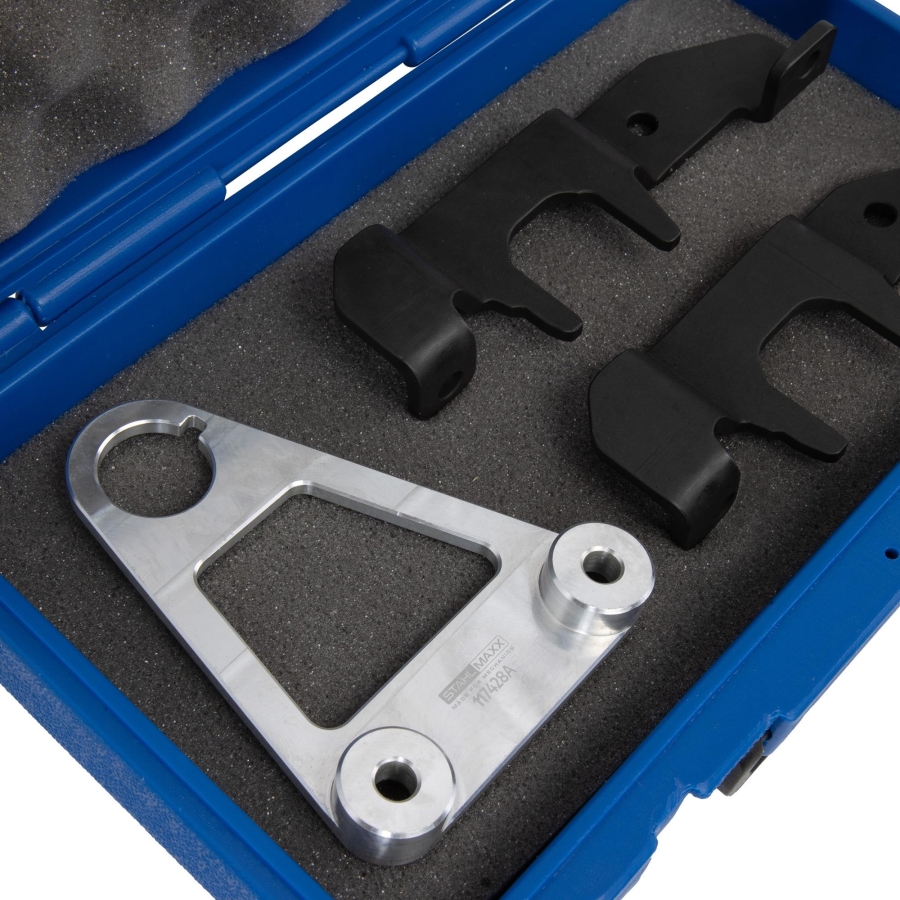

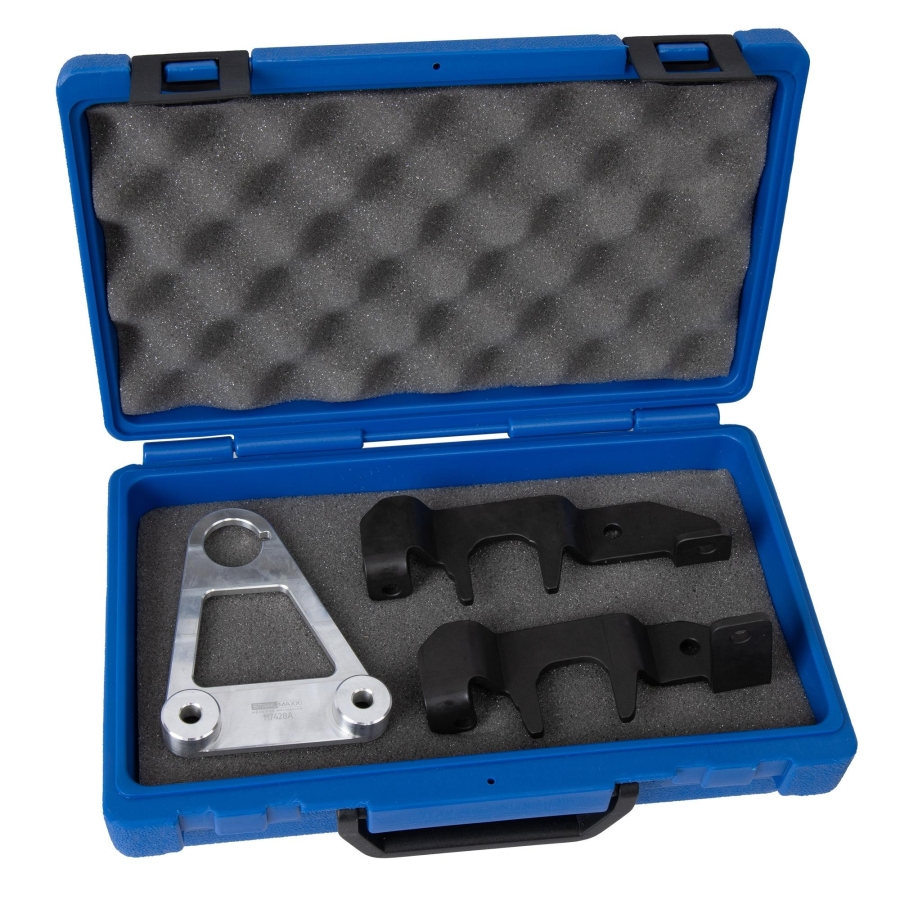

Комплект за настройка на газоразпределение с верига – Mercedes M282 / Renault H5H 1.3L – като 282589002300

Този комплект е предназначен за смяна на ангренажна верига и прецизна настройка на газоразпределението при съвременни 1.3L турбо двигатели от алианса Mercedes-Renault.

Осигурява правилно позициониране на разпределителните валове по време на обслужване, дори когато фабричните маркировки не са достатъчни поради износване или дефект в регулаторите на валовете.

---

Съвместимост с двигатели

Подходящ за следните двигатели:

Mercedes:
M200.731, M282.914

Dacia / Mitsubishi / Nissan / Renault:
H5H 450, H5H 470, H5H 480

Nissan:
HR13DDT, H5H 480

---

Съвместимост с автомобили

Използва се при следните модели:

Dacia: Dokker (KE), Duster (HM), Lodgy (JS)
Mercedes: A-Class (W177), B-Class (W247), Citan (W420), CLA (C118, X118), GLA (H247), GLB (X247), T-Class (W420)
Mitsubishi: ASX 2 (VSX, VSE)
Nissan: Qashqai 2 (J11, J12), Townstar (XFK), X-Trail 3 (T32)
Renault: Arkana (LCM, LDN), Austral, Captur 2 (HF), Clio 5 (B7), Express, Grand Kangoo 3, Grand Scenic 4 (R9), Kadjar (HA, HL), Kangoo 3, Koleos 2 (HC), Megane 4 (B9A, K9A), Talisman Grandtour (LP, KP)

---

Технически бележки

При двигатели Mercedes с променлив ход на клапаните, шестостенът на разпределителните валове е разположен различно. Инструментът остава съвместим, но монтажните отвори са на различна позиция.

Двигател M200.711 не изисква инструмент за настройка на газоразпределение.

Маркировките на веригата и зъбните колела не винаги гарантират правилна настройка поради износване или дефекти. Необходимо е демонтиране на капака на клапаните и проверка на позицията на валовете преди и след настройка.

---

Референции и бележки

• Може да се използва като инструмент за Mercedes като 282589002300
• Съвместим също като Renault / Nissan инструмент MOT2203, 7711382203



OEM номерата са посочени само за справка. Това не е оригинален инструмент.

Смяна на ангренажна верига / Регулиране на фазите на газоразпределение

---

Забележка

Въпреки че ангренажната верига и задвижващите зъбни колела имат маркировки за подравняване, износване или дефект в регулаторите на разпределителните валове (VVT) може да доведе до неправилна базова настройка на двигателя, дори при правилно подравнени маркировки.

Капакът на клапаните трябва задължително да бъде демонтиран, а положението на разпределителните валове трябва да се провери преди и след извършване на настройките.

---

Процедура

Тези указания се отнасят за двигателя M282.914, монтиран в Mercedes-Benz A-Class W177 (моделна година 2018), но могат да се прилагат и за други производители.

Към момента:

• Няма налична официална документация
• Няма присвоени номера на инструментите за всички производители

---

Демонтаж

• Демонтирайте капаците на клапаните (всмукателен и изпускателен поотделно)
  • Изисква се демонтаж на всмукателния модул и горивната помпа за високо налягане
  • Обезналягане на горивната система с диагностичен уред
  • Стартирайте двигателя на празен ход, докато изгасне
• Демонтирайте демпфера на коляновия вал (затягане: 80 Nm + 180°)
  • Монтирайте фиксиращ инструмент отпред
• Демонтирайте предния капак на двигателя
  • Забележка: При монтаж първо се монтират капаците на клапаните
• Инструментите за фиксиране на фазите трябва да останат монтирани през целия ремонт
• Фиксирайте и демонтирайте обтегача на веригата
• Демонтирайте водачите на веригата
• Демонтирайте регулаторите на разпределителните валове (VVT) и управляващите клапани
  • Момент на затягане: 30 Nm + 34°
• Демонтирайте компонентите в следната последователност:
  1. Ангренажната верига заедно с регулатора на изпускателния разпределителен вал
  2. След това регулатора на всмукателния разпределителен вал
• Демонтирайте ангренажната верига
  • Проверете всички компоненти за износване

---

Монтаж

Монтажът се извършва в обратен ред.

• При монтажа трябва да се спазва правилното подравняване на:
  • Маркировките на зъбните колела
  • Маркировките на ангренажната верига

Само правилното подравняване гарантира:

• Коректно опъване на веригата
• Точни фази на газоразпределение

DACIA DOKKER Express Van/MPV (11.2012 - ) 1.3 TCe 100 (FENU) (102 hp, 75 kW)

DACIA DOKKER Express Van/MPV (11.2012 - ) 1.3 TCe 130 (FENE) (131 hp, 96 kW)

DACIA DOKKER MPV (KE_) (11.2012 - ) 1.3 TCe 100 (KENU) (102 hp, 75 kW)

DACIA DOKKER MPV (KE_) (11.2012 - ) 1.3 TCe 130 (KENE) (131 hp, 96 kW)

DACIA DUSTER (HM_) (10.2017 - ) 1.3 TCe 130 (HMMF) (131 HP, 96 kW)

DACIA DUSTER (HM_) (10.2017 - ) 1.3 TCe 130 4x4 (HMMF) (131 HP, 96 kW)

DACIA DUSTER (HM_) (10.2017 - ) 1.3 TCe 150 (HMM3) (150 HP, 110 kW)

DACIA DUSTER (HM_) (10.2017 - ) 1.3 TCe 150 4x4 (HMM3) (150 HP, 110 kW)

DACIA LODGY (JS_) (03.2012 - ) 1.3 TCe 100 (JSNU) (102 HP, 75 kW)

DACIA LODGY (JS_) (03.2012 - ) 1.3 TCe 130 (JSNE) (131 HP, 96 kW)

MERCEDES-BENZ A-CLASS (W177) (03.2018 - 10.2019) A 160 (177.082) (109 HP, 80 kW)

MERCEDES-BENZ A-CLASS (W177) (03.2018 - 10.2019) A 180 (177.084) (136 HP, 100 kW)

MERCEDES-BENZ A-CLASS (W177) (03.2018 - 10.2019) A 200 (177.087) (150 HP, 110 kW)

MERCEDES-BENZ A-CLASS (W177) (03.2018 - 10.2019) A 200 (177,087) (163 hp, 120 kW)

MERCEDES-BENZ A-CLASS (W177) (03.2018 - 10.2019) A 200 4-matic (177.088) (163 HP, 120 kW)

MERCEDES-BENZ A-CLASS (W177) (03.2018 - 10.2019) A 250 e (177.086) (160 HP, 118 kW)

MERCEDES-BENZ A-CLASS (W177) (03.2018 - 10.2019) A 250 e (177.086) (218 HP, 160 kW)

MERCEDES-BENZ A-CLASS Saloon (V177) (09.2018 - ) A 180 (177.184) (136 HP, 100 kW)

MERCEDES-BENZ A-CLASS Saloon (V177) (09.2018 - ) A 200 (177.187) (150 HP, 110 kW)

MERCEDES-BENZ A-CLASS Saloon (V177) (09.2018 - ) A 200 (177.187) (163 HP, 120 kW)

MERCEDES-BENZ A-CLASS Saloon (V177) (09.2018 - ) A 200 4-matic (177.188) (163 HP, 120 kW)

MERCEDES-BENZ A-CLASS Saloon (V177) (09.2018 - ) A 250 e (177.186) (160 HP, 118 kW)

MERCEDES-BENZ A-CLASS Saloon (V177) (09.2018 - ) A 250 e (177.186) (218 HP, 160 kW)

MERCEDES-BENZ B-CLASS Sports Tourer (W247) (12.2018 - ) B 160 (247.082) (109 HP, 80 kW)

MERCEDES-BENZ B-CLASS Sports Tourer (W247) (12.2018 - ) B 180 (247.084) (136 HP, 100 kW)

MERCEDES-BENZ B-CLASS Sports Tourer (W247) (12.2018 - ) B 200 (247,087) (150 hp, 110 kW)

MERCEDES-BENZ B-CLASS Sports Tourer (W247) (12.2018 - ) B 200 (247.087) (163 HP, 120 kW)

MERCEDES-BENZ B-CLASS Sports Tourer (W247) (12.2018 - ) B 200 4-matic (247.088) (163 HP, 120 kW)

MERCEDES-BENZ B-CLASS Sports Tourer (W247) (12.2018 - ) B 250 e (247.086) (160 HP, 118 kW)

MERCEDES-BENZ B-CLASS Sports Tourer (W247) (12.2018 - ) B 250 e (247,086) (218 hp, 160 kW)

MERCEDES-BENZ CLA (C118) (03.2019 - ) CLA 180 (118.384) (136 HP, 100 kW)

MERCEDES-BENZ CLA (C118) (03.2019 - ) CLA 200 (118.387) (150 HP, 110 kW)

MERCEDES-BENZ CLA (C118) (03.2019 - ) CLA 200 (118.387) (163 HP, 120 kW)

MERCEDES-BENZ CLA (C118) (03.2019 - ) CLA 200 4-matic (118.388) (163 HP, 120 kW)

MERCEDES-BENZ CLA (C118) (03.2019 - ) CLA 250 e (118.386) (160 HP, 118 kW)

MERCEDES-BENZ CLA (C118) (03.2019 - ) CLA 250 e (118.386) (218 HP, 160 kW)

MERCEDES-BENZ CLA Shooting Brake (X118) (06.2019 - ) CLA 180 (118.684) (136 HP, 100 kW)

MERCEDES-BENZ CLA Shooting Brake (X118) (06.2019 - ) CLA 200 (118.687) (150 HP, 110 kW)

MERCEDES-BENZ CLA Shooting Brake (X118) (06.2019 - ) CLA 200 (118.687) (163 HP, 120 kW)

MERCEDES-BENZ CLA Shooting Brake (X118) (06.2019 - ) CLA 250 e (118.686) (160 HP, 118 kW)

MERCEDES-BENZ CLA Shooting Brake (X118) (06.2019 - ) CLA 250 e (118.686) (218 HP, 160 kW)

MERCEDES-BENZ GLA (H247) (02.2020 - ) GLA 180 (247.784) (136 HP, 100 kW)

MERCEDES-BENZ GLA (H247) (02.2020 - ) GLA 200 (247,787) (163 hp, 120 kW)

MERCEDES-BENZ GLA (H247) (02.2020 - ) GLA 200 4-matic (247.788) (163 HP, 120 kW)

MERCEDES-BENZ GLA (H247) (02.2020 - ) GLA 250 e (247.786) (160 HP, 118 kW)

MERCEDES-BENZ GLA (H247) (02.2020 - ) GLA 250 e (247.786) (218 HP, 160 kW)

MERCEDES-BENZ GLB (X247) (08.2019 - ) GLB 180 (247.684) (136 HP, 100 kW)

MERCEDES-BENZ GLB (X247) (08.2019 - ) GLB 200 (247.687) (163 HP, 120 kW)

MERCEDES-BENZ GLB (X247) (08.2019 - ) GLB 200 4-matic (247.688) (163 HP, 120 kW)

NISSAN QASHQAI II SUV (J11, J11_) (11.2013 - ) 1.3 DIG-T (140 HP, 103 kW)

NISSAN QASHQAI II SUV (J11, J11_) (11.2013 - ) 1.3 DIG-T (158 HP, 116 kW)

NISSAN QASHQAI II SUV (J11, J11_) (11.2013 - ) 1.3 DIG-T (160 HP, 118 kW)

NISSAN X-TRAIL (T32_) (10.2013 - ) 1.3 DIG-T (160 HP, 118 kW)

RENAULT ARKANA I (LCM_) (08.2019 - ) 1.3 TCe 150 (LCM3) (150 HP, 110kW)

RENAULT CAPTUR I (J5_, H5_) (06.2013 - 06.2020) 1.3 TCe 130 (J5NJ) (131 HP, 96 kW)

RENAULT CAPTUR I (J5_, H5_) (06.2013 - 06.2020) 1.3 TCe 150 (J5NK) (150 HP, 110 kW)

RENAULT CAPTUR II (01.2020 - ) TCe 130 (HFMF) (131 HP, 96 kW)

RENAULT CAPTUR II (01.2020 - ) TCe 155 (HFMN) (154 HP, 113 kW)

RENAULT CLIO V (B7_) (06.2019 - ) 1.3 TCe 130 (B7MF) (131 hp, 96 kW)

RENAULT GRAND SCÉNIC IV (R9_) (09.2016 - ) 1.3 TCe 115 (R9N9) (115 HP, 85 kW)

RENAULT GRAND SCÉNIC IV (R9_) (09.2016 - ) 1.3 TCe 140 (140 HP, 103 kW)

RENAULT GRAND SCÉNIC IV (R9_) (09.2016 - ) 1.3 TCe 160 (163 HP, 120 kW)

RENAULT GRAND SCÉNIC IV (R9_) (09.2016 - ) 1.3 TCe 160 (R9NC) (159 HP, 117 kW)

RENAULT KADJAR (HA_, HL_) (06.2015 - ) 1.3 TCe 140 (140 HP, 103 kW)

RENAULT KADJAR (HA_, HL_) (06.2015 - ) 1.3 TCe 160 (HLNC) (160 HP, 117 kW)

RENAULT KOLEOS II (HC_) (08.2016 - ) 1.3 TCe 160 (158 HP, 116 kW)

RENAULT MEGANE IV Grandtour (K9A/M/N_) (04.2016 - ) 1.3 TCe 100 (K9N8) (100 HP, 75 kW)

RENAULT MEGANE IV Grandtour (K9A/M/N_) (04.2016 - ) 1.3 TCe 115 (K9N9) (116 HP, 85 kW)

RENAULT MEGANE IV Grandtour (K9A/M/N_) (04.2016 - ) 1.3 TCe 140 (K9NB) (140 HP, 103 kW)

RENAULT MEGANE IV Grandtour (K9A/M/N_) (04.2016 - ) 1.3 TCe 160 (K9NC) (159 HP, 117 kW)

RENAULT MEGANE IV Grandtour (K9A/M/N_) (04.2016 - ) 1.3 TCe 160 (K9NC) (163 HP, 120 kW)

RENAULT MEGANE IV Hatchback (B9A/M/N_) (11.2015 - ) 1.3 TCe 100 (B9N8) (102 HP, 75 kW)

RENAULT MEGANE IV Hatchback (B9A/M/N_) (11.2015 - ) 1.3 TCe 115 (B9N9) (116 HP, 85 kW)

RENAULT MEGANE IV Hatchback (B9A/M/N_) (11.2015 - ) 1.3 TCe 140 (B9NB) (140 HP, 103 kW)

RENAULT MEGANE IV Hatchback (B9A/M/N_) (11.2015 - ) 1.3 TCe 160 (B9NC) (159 HP, 117 kW)

RENAULT MEGANE IV Hatchback (B9A/M/N_) (11.2015 - ) 1.3 TCe 160 (B9NC) (163 HP, 120 kW)

RENAULT MEGANE IV Saloon (10.2016 - ) 1.3 TCe 115 (LVN9) (116 HP, 85 kW)

RENAULT MEGANE IV Saloon (10.2016 - ) 1.3 TCe 140 (LVNB) (140 HP, 103 kW)

RENAULT SCÉNIC IV (J9_) (09.2016 - ) 1.3 TCe 115 (J9N9) (115 HP, 85 kW)

RENAULT SCÉNIC IV (J9_) (09.2016 - ) 1.3 TCe 140 (140 HP, 103 kW)

RENAULT SCÉNIC IV (J9_) (09.2016 - ) 1.3 TCe 160 (163 HP, 120 kW)

RENAULT SCÉNIC IV (J9_) (09.2016 - ) 1.3 TCe 160 (J9NC) (159 HP, 117 kW)

RENAULT TALISMAN (LP_) (06.2015 - ) 1.3 TCe 160 (LPNC) (160 HP, 117 kW)

RENAULT TALISMAN Grandtour (KP_) (03.2016 - ) 1.3 TCe 160 (KPNC) (160 HP, 117 kW)
