Уред за вакуумно пълнене и обезвъздушаване на охладителна система за Tesla Model S, X, 3 и Y

Професионален уред за обслужване на охладителни системи, специално предназначен за автомобили Tesla.

Устройството използва компресиран въздух за създаване на вакуум в охладителната система, което позволява бързо и ефективно пълнене без необходимост от ръчно обезвъздушаване.

Функционалност

Чрез създаване на вакуум се осигурява пълно запълване на системата без наличие на въздушни джобове. Това намалява времето за обслужване и повишава надеждността на системата.

• Предотвратява въздушни тапи в охладителната система
• Осигурява бързо и контролирано пълнене с охлаждаща течност
• Подходящ за сервизни и ремонтни дейности

Съвместимост

Подходящ за модели Tesla:

• Model S
• Model X
• Model 3
• Model Y
  (всички години на производство)

Технически характеристики

• Принцип на работа: вакуум чрез сгъстен въздух (Venturi)
• Манометър: -1 до 0 bar

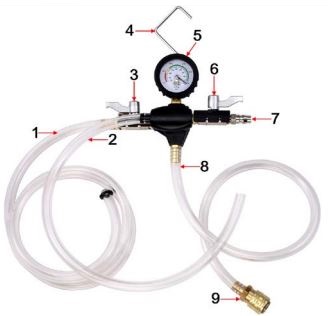

Съдържание на комплекта

• 1 бр. уред за пълнене с манометър (item.no. основен модул), кука, вентил за охлаждаща течност и вентил за сгъстен въздух
• 1 бр. маркуч за засмукване на охлаждаща течност, 1500 mm
• 1 бр. дренажен маркуч, 600 mm
• 1 бр. маркуч за доливане на охлаждаща течност, 700 mm
• 1 бр. адаптер за Model 3 и Y
• 1 бр. адаптер за Model S и X

OEM номерата са посочени само за сравнение. Това не е оригинален инструмент.

ИНСТРУКЦИЯ ЗА УПОТРЕБА

Монтаж

1. Повдигнете автомобила и източете напълно стария охлаждащ агент.
2. Спуснете автомобила след като охлаждащата течност бъде напълно източена.
3. Закачете устройството под капака.
4. Завийте подходящия адаптер за автомобила към отвора за пълнене на разширителния съд (Фиг. 1).
5. Свържете маркуча за пълнене на охлаждаща течност (8) към адаптера чрез съединителя (9).
6. Потопете смукателния маркуч (1) в предварително смесената охлаждаща течност.
   • Уверете се, че маркучът остава напълно потопен под нивото на течността през цялото време.
7. Уверете се, че клапаните (3 + 6) са затворени и свържете устройството към сгъстен въздух чрез входа (7).

Работа

8. Отворете клапана за сгъстен въздух (6), за да се създаде вакуум (Фиг. 2).
9. Затворете клапана (6), когато се достигне максимален вакуум.
10. Отворете клапана за охлаждаща течност (3) – течността автоматично ще бъде засмукана в охладителната система (Фиг. 3).
11. Затворете клапаните (3 + 6), когато в системата постъпи достатъчно количество течност.

• При необходимост повторете стъпки 7–10.

12. Отстранете устройството и адаптера.
13. Проверете нивото на охлаждащата течност в разширителния съд и при нужда долейте.
14. Затворете разширителния съд с оригиналната капачка.
15. Не е необходимо обезвъздушаване на охладителната система.
