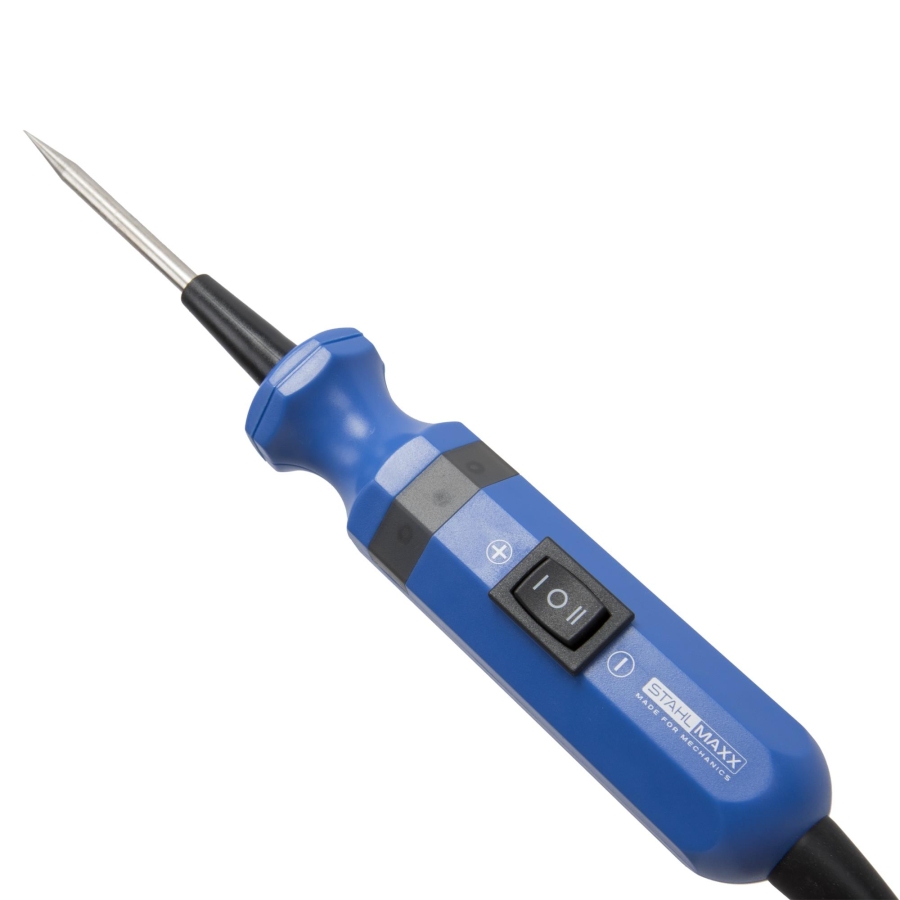

Автомобилен тестер за напрежение и непрекъснатост 6V / 12V / 24V

Автомобилният тестер за напрежение и непрекъснатост 6V / 12V / 24V е предназначен за бърза и ефективна диагностика на електрически системи и компоненти в леки автомобили, товарни автомобили, мотоциклети, строителна техника и други превозни средства.

Уредът позволява бързо откриване на неизправности в електрическите вериги и извършване на различни диагностични тестове, включително проверка на поляритет, тест на електрически вериги, проверка на маса и тестване на компоненти.

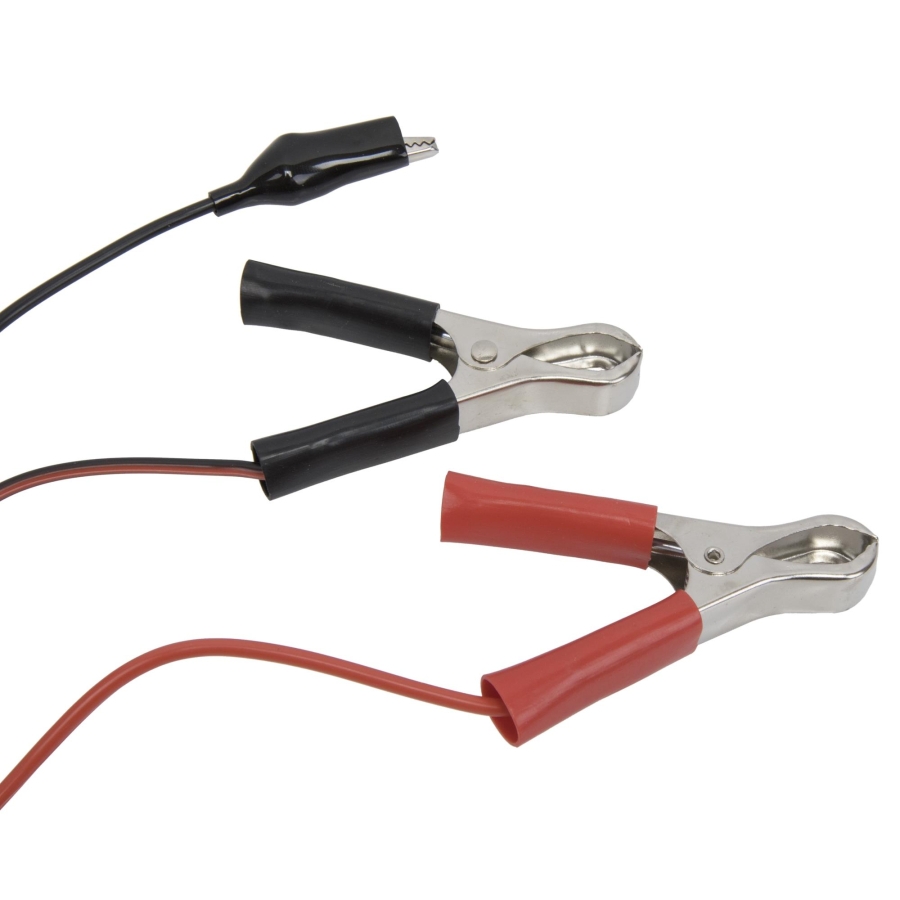

Тестерът се свързва директно към акумулатора на автомобила чрез включените щипки, които осигуряват захранване и референтен потенциал за откриване на поляритет. Вграденият кабел с дължина 4 m осигурява удобство при работа около автомобила.

За допълнителна защита устройството разполага с автоматична защита от претоварване. При ток над 10A тестерът автоматично прекъсва веригата и активира звуков сигнал, за да предотврати повреда на уреда и свързаните компоненти.

Функции за тестване

Тест на поляритет

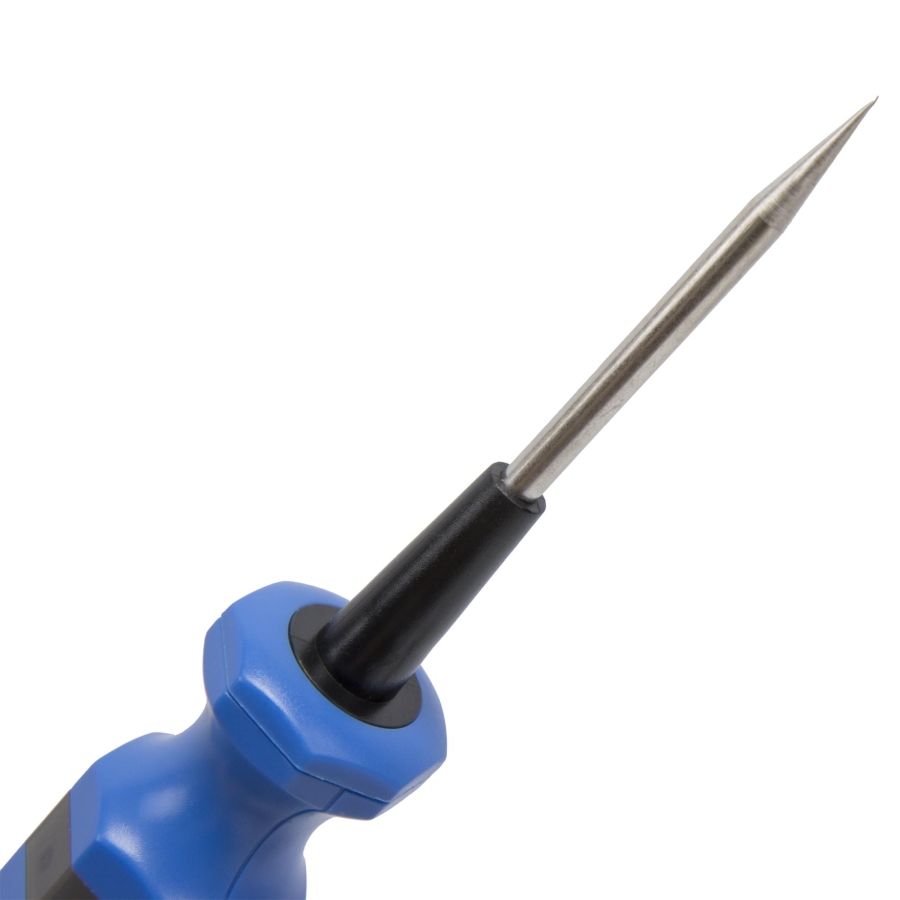

При допиране на измервателния връх към контакт или клема тестерът показва поляритета:

• Червен LED: Положителен (+) полюс
• Зелен LED: Отрицателен (-) полюс

Тест на електрическа верига / кабел

Проверява за прекъсвания или отворени вериги в кабели и електрически системи:

• Зелен LED свети: Веригата е затворена
• Зелен LED не свети: Веригата е прекъсната

Тест на маса

Открива недостатъчна масова връзка, причинена от лош контакт или повишено съпротивление:

• Червен LED: Недостатъчна масова връзка
• Зелен LED: Добра масова връзка
• Звуков сигнал: Почти без спад на напрежението към маса

Тест на компоненти

Позволява проверка на монтирани или демонтирани електрически компоненти:

• Масовата щипка се свързва към отрицателния контакт на компонента
• Измервателният връх се свързва към положителния контакт
• При натискане на бутона "+" се подава необходимото напрежение към компонента

Подходящ за проверка на:

• Релета
• Електромотори
• Соленоиди
• Електрически изпълнителни механизми
• Други електрически компоненти

Технически характеристики

• Работно напрежение: 6V / 12V / 24V
• Защита от претоварване: Автоматична над 10A
• Дължина на кабела: 4 m
• Индикация на поляритет: Червен / Зелен LED
• Звукова сигнализация: Да
• Захранване: Чрез акумулатора на автомобила

Съдържание на комплекта

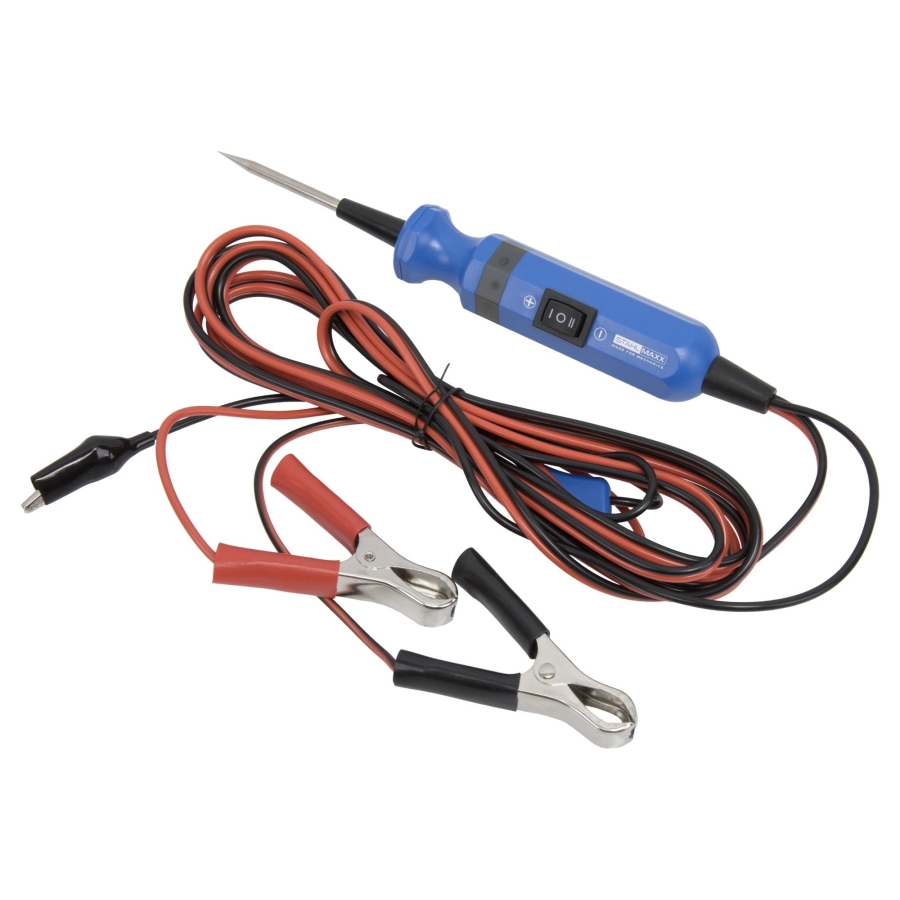

• 1 × Тестер за напрежение и непрекъснатост с щипки за акумулатор и маса

Важна информация за безопасност

Този продукт представлява електрическо устройство и трябва да се използва само от обучен персонал. Винаги спазвайте инструкциите на производителя и приложимите правила за безопасност при работа с електрически системи.

Използване на тестер за напрежение и непрекъснатост

ВНИМАНИЕ: Подаването на тестов ток към блока за управление (ECU) може да го повреди. Компоненти и проводници, водещи към блока за управление, трябва да се проверяват само при разкачен конектор.

Тест за полярност

Използва се за определяне на полярността в електрическа верига.

1. Развийте кабела.
2. Свържете червената щипка към положителния полюс на акумулатора на автомобила.
3. Свържете черната щипка към отрицателния полюс на акумулатора на автомобила.
4. Докоснете с измервателната сонда тествания компонент:

→ LED индикаторът свети червено = Положителна полярност
→ LED индикаторът свети зелено = Отрицателна полярност

Тест на електрическа верига

Използва се за проверка за отворена (прекъсната) или затворена електрическа верига.

1. Развийте кабела.
2. Свържете червената щипка към положителния полюс на акумулатора на автомобила.
3. Свържете черната щипка към отрицателния полюс на акумулатора на автомобила.
4. Свържете масовата щипка към единия край на проверявания кабел и докоснете другия край на кабела с измервателната сонда.

→ LED индикаторът свети зелено = Веригата е затворена
→ LED индикаторът не свети = Веригата е прекъсната

Проверка на компоненти извън електрическата верига

(напр. релета, горивни помпи, моторчета за стъкла, превключватели, лампи и др.)

Използва се за определяне дали даден компонент е повреден.

1. Развийте кабела.
2. Свържете червената щипка към положителния полюс на акумулатора на автомобила.
3. Свържете черната щипка към отрицателния полюс на акумулатора на автомобила.
4. Свържете масовата щипка към отрицателния контакт на тествания компонент.
5. Докоснете положителния контакт на компонента с измервателната сонда и натиснете бутона.

→ Компонентът трябва да се активира и да започне да изпълнява своята функция
→ Ако тестерът се изключи, има претоварване и компонентът трябва да бъде проверен

Проверка на компоненти в електрическата верига

Използва се за определяне дали даден компонент е повреден.

1. Развийте кабела.
2. Свържете червената щипка към положителния полюс на акумулатора на автомобила.
3. Свържете черната щипка към отрицателния полюс на акумулатора на автомобила.
4. Компоненти с налична масова връзка могат да бъдат тествани и без използване на масовата щипка на тестера.
5. Натиснете бутона, за да подадете захранване към положителния контакт на компонента чрез тестера.

Функция за мостово свързване

Използва се за заобикаляне на предполагаемо прекъснати или повредени проводници. Тъй като черната щипка на акумулатора и крокодилската масова щипка са вътрешно свързани, може също да бъде създадена положителна връзка.

1. Развийте кабела.
2. Свържете черната щипка към положителния полюс на акумулатора на автомобила.
3. Свържете крокодилската масова щипка след предполагаемото място на прекъсване.

Проверка на масова връзка

1. Развийте кабела.
2. Свържете червената щипка към положителния полюс на акумулатора на автомобила.
3. Свържете черната щипка към отрицателния полюс на акумулатора на автомобила.
4. Натиснете бутона – ако няма масова връзка, LED индикаторът ще светне червено.
5. Премествайте измервателната сонда по протежение на проводника.
6. При наличие на отрицателно напрежение LED индикаторът ще светне зелено.
7. Ако едновременно се чуе звуков сигнал, масовата връзка е практически без спад на напрежението.

Проверка и локализиране на късо съединение

1. Развийте кабела.
2. Свържете червената щипка към положителния полюс на акумулатора на автомобила.
3. Свържете черната щипка към отрицателния полюс на акумулатора на автомобила.
4. Извадете предпазителя на компонента (ако е изгорял) от кутията с предпазители и започнете проверката от контакта, водещ към компонента. (Наличието на напрежение също може да бъде проверено веднага.)
5. Натиснете и задръжте бутона и за кратко докоснете контакта с измервателната сонда. Ако LED индикаторът светне зелено и се чуе звуков сигнал, е вероятно да има късо съединение или претоварване в този проводник.

Проследете кабела или връзката, ако е необходимо с помощта на електрическа схема. Разкачете проводника на подходящо място и повторете теста в тази посока.

Ако късото съединение все още е налично, повторете процедурата, докато повредата бъде локализирана. Ако тестът не е успешен, демонтирайте свързания компонент и го проверете отделно.
