Инструмент за горивна помпа високо налягане за Toyota 2.4 и 2.8 двигатели

Специален инструмент за безопасен демонтаж на горивната помпа

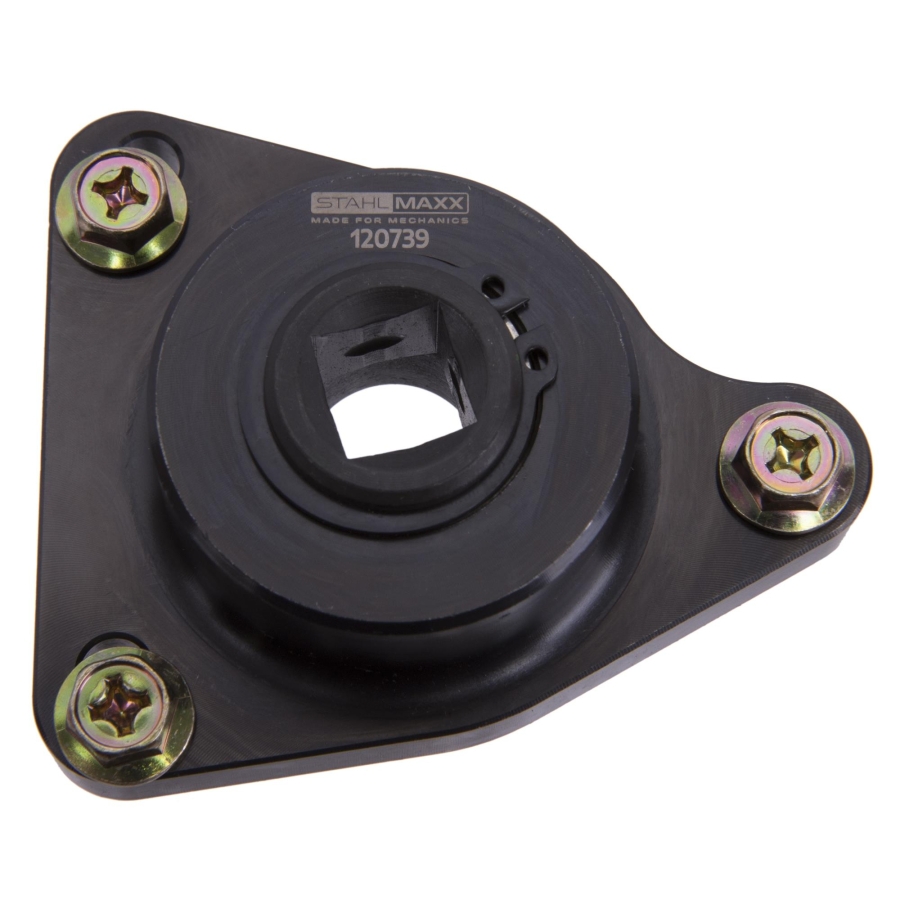

Този професионален специализиран инструмент позволява безопасен демонтаж и монтаж на горивната помпа за високо налягане при дизелови двигатели Toyota 2.4D и 2.8D, без да се нарушава синхронизацията на двигателя.

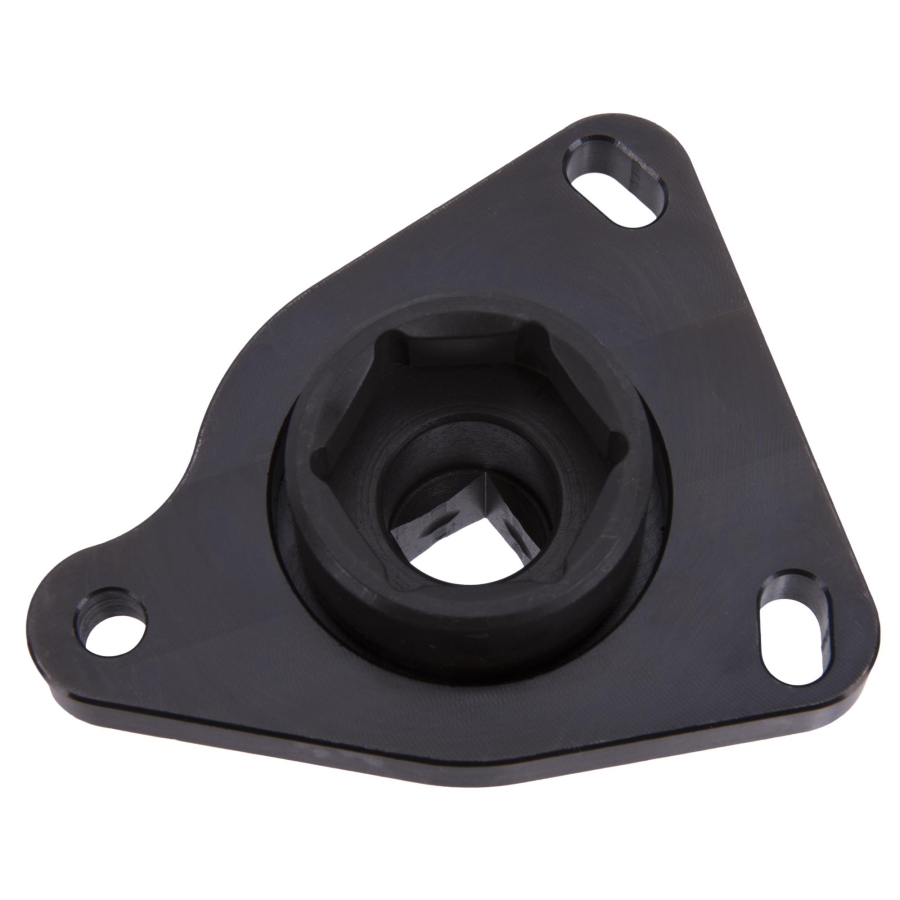

Специално проектираният профил фиксира зъбното колело на помпата, докато централният болт се разхлабва. Това предотвратява нежелано движение на веригата и запазва правилното позициониране на синхронизацията по време на ремонта.

Предотвратява разместване на синхронизацията

При демонтаж на горивната помпа зъбното колело на веригата може лесно да се измести при разхлабване на централната гайка. Този инструмент предотвратява подобно движение и гарантира, че синхронизацията на двигателя остава правилно подравнена през целия процес на обслужване.

Това прави инструмента изключително важен при работа със съвременни дизелови двигатели Toyota с верижно задвижване.

Препоръчителна процедура

1. Двигателят може да бъде задържан с универсален инструмент за контриране на шайбата на коляновия вал.

2. Горивната помпа трябва да се демонтира и монтира при горна мъртва точка (ГМТ), използвайки маркировката върху вибрационния демпфер на коляновия вал.

3. Разхлабете централната гайка на помпата максимум с един оборот, след което поставете специалния инструмент така, че гайката да се захване и инструментът да прилегне равномерно.

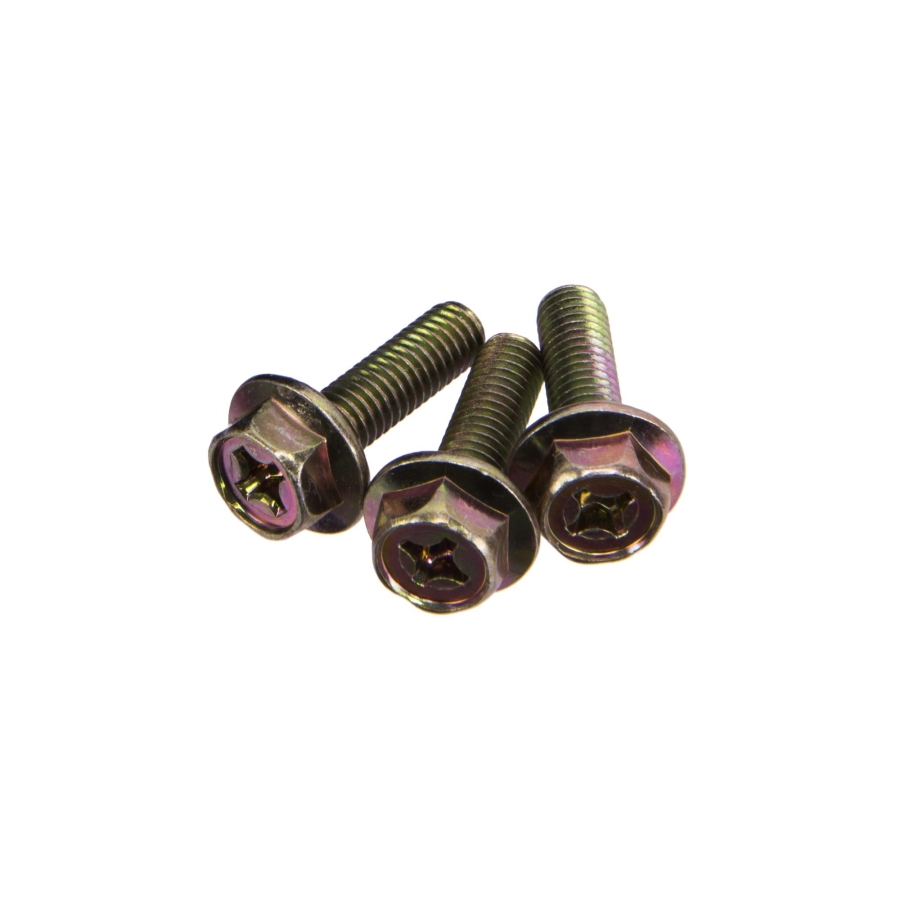

4. Закрепете инструмента с трите монтажни болта (10 Nm).

5. Разхлабете почти напълно монтажните болтове на помпата. Завъртете инструмента обратно на часовниковата стрелка, като използвате гайката на зъбното колело, за да избутате помпата назад.

6. След успешното освобождаване на помпата, извадете я от двигателя.

7. Инструментът трябва да остане монтиран до повторния монтаж на помпата, в противен случай синхронизацията може да се размести.

8. При повторен монтаж поставете помпата върху шпилките и завъртете инструмента по часовниковата стрелка, за да монтирате помпата.

9. Затегнете гайките на горивната помпа с 21 Nm.

10. Накрая затегнете централния болт на помпата с 137 Nm.

Съвместими двигатели

• 1GD-FTV

• 2GD-FTV

• Toyota 2.4D двигатели

• Toyota 2.8D двигатели

Приложение в автомобили

Съвместим с различни модели Toyota, оборудвани с посочените двигатели, включително:

Toyota

• Fortuner N15 / N16

• Hilux VIII N1

• Land Cruiser J15

• Hiace VI H3

OEM референтен номер

Сравнителен OE номер: 09241-11010 / 0924111010

Референтните номера са само за идентификация. Инструментът не е оригинален OEM продукт.

TOYOTA CAVALIER Coupe (E-TJG00_) (08.1994 - 07.2000) 2.4 (TJG00) (150 HP, 110 kW)

TOYOTA CAVALIER Saloon (E-TJG00_) (08.1994 - 07.2000) 2.4 (TJG00) (150 HP, 110 kW)

TOYOTA FORTUNER (_N15_, _N16_) (05.2015 - 12.2017) 2.4 D (GUN165_) (147 HP, 108 kW)

TOYOTA FORTUNER (_N15_, _N16_) (05.2015 - 12.2017) 2.4 D (GUN165_) (150 HP, 110kW)

TOYOTA FORTUNER (_N15_, _N16_) (05.2015 - 12.2017) 2.4 D 4WD (GUN155_) (147 HP, 108 kW)

TOYOTA FORTUNER (_N15_, _N16_) (05.2015 - 12.2017) 2.4 D 4x4 (GUN155_) (150 HP, 110 kW)

TOYOTA FORTUNER (_N15_, _N16_) (05.2015 - 12.2017) 2.8 D (GUN156) (204 HP, 150 kW)

TOYOTA FORTUNER (_N15_, _N16_) (05.2015 - 12.2017) 2.8 D (GUN166_) (177 HP, 130 kW)

TOYOTA FORTUNER (_N15_, _N16_) (05.2015 - 12.2017) 2.8 D 4x4 (GUN156) (177 HP, 130 kW)

TOYOTA FORTUNER (_N15_, _N16_) (05.2015 - 12.2017) 2.8 D 4x4 (GUN156_) (174 HP, 128 kW)

TOYOTA FORTUNER (_N15_, _N16_) (05.2015 - 12.2017) 2.8 D 4x4 (GUN166) (204 HP, 150 kW)

TOYOTA GRANVIA (_H3_) (05.2019 - ) 2.8 (GDH303) (177 HP, 130 kW)

TOYOTA HIACE VI Bus (__H3__) (05.2019 - ) 2.8 (177 HP, 130 kW)

TOYOTA HIACE VI Bus (__H3__) (05.2019 - ) 2.8 (GDH322) (156 HP, 115 kW)

TOYOTA HIACE VI Bus (__H3__) (05.2019 - ) 2.8 (GDH322) (163 HP, 120 kW)

TOYOTA HIACE VI Box (__H3__) (05.2019 - ) 2.8 (GDH300, GDH320) (177 HP, 130 kW)

TOYOTA HILUX VIII Pickup (_N1_) (05.2015 - 03.2019) 2.4 D (GUN112_, GUN122_, GUN135_) (147 HP, 108 kW)

TOYOTA HILUX VIII Pick-up (_N1_) (05.2015 - 03.2019) 2.4 D (GUN112_, GUN122_, GUN135_, GUN120_) (150 HP, 110 kW)

TOYOTA HILUX VIII Pick-up (_N1_) (05.2015 - 03.2019) 2.4 D (GUN135) (170 HP, 125 kW)

TOYOTA HILUX VIII Pickup (_N1_) (05.2015 - 03.2019) 2.4 D 4WD (GUN125) (170 HP, 125 kW)

TOYOTA HILUX VIII Pick-up (_N1_) (05.2015 - 03.2019) 2.4 D 4WD (GUN125_) (147 HP, 108 kW)

TOYOTA HILUX VIII Pick-up (_N1_) (05.2015 - 03.2019) 2.4 D 4WD (GUN125_) (150 HP, 110 kW)

TOYOTA HILUX VIII Pick-up (_N1_) (05.2015 - 03.2019) 2.8 D (GUN123_, GUN136_) (177 HP, 130 kW)

TOYOTA HILUX VIII Pickup (_N1_) (05.2015 - 03.2019) 2.8 D (GUN123_, GUN136_, GUN123) (170 HP, 125 kW)

TOYOTA HILUX VIII Pick-up (_N1_) (05.2015 - 03.2019) 2.8 D (GUN136) (204 HP, 150 kW)

TOYOTA HILUX VIII Pick-up (_N1_) (05.2015 - 03.2019) 2.8 D 4WD (GUN126) (204 HP, 150 kW)

TOYOTA HILUX VIII Pick-up (_N1_) (05.2015 - 03.2019) 2.8 D 4WD (GUN126_) (174 HP, 128 kW)

TOYOTA HILUX VIII pickup truck (_N1_) (05.2015 - 03.2019) 2.8 D 4WD (GUN126_) (177 HP, 130 kW)

TOYOTA HILUX VIII Platform/Chassis (_N1_) (05.2015 - ) 2.4 D (GUN112_, GUN122_) (150 HP, 110 kW)

TOYOTA HILUX VIII Platform/Chassis (_N1_) (05.2015 - ) 2.4 D 4WD (GUN125_) (150 HP, 110 kW)

TOYOTA HILUX VIII Platform/Chassis (_N1_) (05.2015 - ) 2.8 D (GUN123_, GUN123) (170 HP, 125 kW)

TOYOTA HILUX VIII Platform/Chassis (_N1_) (05.2015 - ) 2.8 D 4WD (GUN126) (204 HP, 150 kW)

TOYOTA HILUX VIII Platform/Chassis (_N1_) (05.2015 - ) 2.8 D 4WD (GUN126_) (177 HP, 130 kW)

TOYOTA INNOVA II (_N14_) (11.2015 - ) 2.4 (GUN142) (150 HP, 110 kW)

TOYOTA INNOVA II (_N14_) (11.2015 - ) 2.8 D (GUN143) (167 HP, 123 kW)

TOYOTA INNOVA II (_N14_) (11.2015 - ) 2.8 D (GUN143) (171 HP, 126 kW)

TOYOTA INNOVA II (_N14_) (11.2015 - ) 2.8 D (GUN143) (174 HP, 128 kW)

TOYOTA LAND CRUISER PRADO (_J15_) (07.2009 - ) 2.8 D-4D (GDJ150, GDJ155) (200 HP, 147 kW)

TOYOTA LAND CRUISER PRADO (_J15_) (07.2009 - ) 2.8 D-4D (GDJ150_, GDJ155_, GDJ150) (177 HP, 130 kW)

TOYOTA LAND CRUISER PRADO (_J15_) (07.2009 - ) 2.8 D-4D (GDJ155, GDJ150) (204 HP, 150 kW)

TOYOTA SIENTA (_P17_) (06.2015 - ) 2.4 D (149 HP, 109 kW
