Универсален инструмент за центровка на съединител

Този универсален инструмент за центровка на съединител е предназначен за точно центриране на феродовия диск при монтаж на съединител при автомобили без пилотен или направляващ лагер.

Инструментът е подходящ за главини на съединителни дискове с диаметър от 15.0 mm до 28.0 mm и разполага с безстепенно регулируема разпъваща система за прецизно позициониране в главината на съединителя. Правилното центриране улеснява монтажа на скоростната кутия и намалява риска от неправилен монтаж на съединителя.

Разпъващата система осигурява стабилно фиксиране в главината на феродовия диск, позволявайки точно подравняване към притискателния механизъм преди монтаж към маховика.

Подходящ за професионална сервизна употреба и ремонтни дейности по съединителни системи.

Технически спецификации

Съвместим диаметър на главината

• 15.0 – 28.0 mm

Регулируеми диапазони

• 15.0 – 21.0 mm
• 17.0 – 25.0 mm
• 22.0 – 28.0 mm

Съдържание на комплекта

Включени компоненти

• 1 универсален инструмент за центровка с фиксиращ конус
• 2 разпъващи конуса:
  • 15.0 – 21.0 mm
  • 17.0 – 25.0 mm

Приложение

• Смяна на съединител
• Центровка на феродов диск
• Автомобили без пилотен лагер
• Автомобили без направляващ лагер
• Подготовка за монтаж на скоростна кутия
• Универсална сервизна употреба

Технически характеристики

• Универсално приложение за центровка на съединител
• Безстепенно регулируема разпъваща система
• Широк диапазон на съвместимост
• Стабилно фиксиране в главината на съединителя
• Подобрява точността при монтаж
• Улеснява монтажа на скоростната кутия
• Здрава конструкция за сервизна употреба

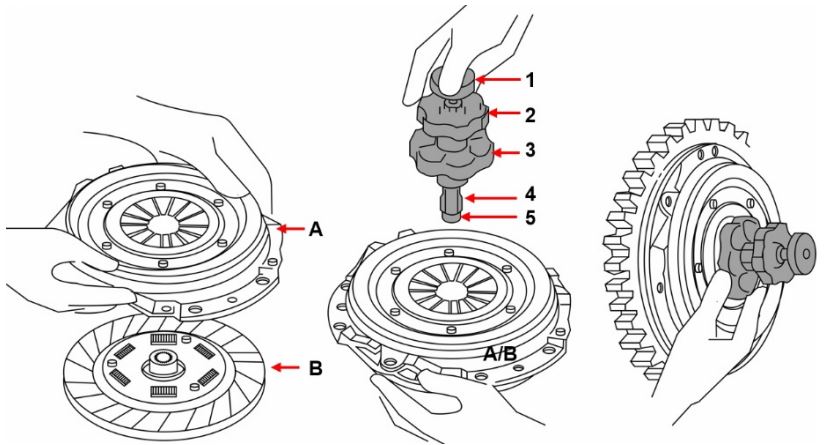

Инструкции за употреба

1. Завийте фиксиращата гайка (3) върху резбата на основната част (2).
2. Монтирайте подходящата разпъваща втулка (4) към основната част (2). Втулката трябва да прилепва максимално плътно във вътрешността на главината на съединителния диск.
3. Поставете феродовия диск върху притискателния механизъм и вкарайте инструмента отпред през притискателния механизъм (A), докато разпъващата втулка влезе напълно в главината на диска.
4. Разпънете втулката (4) чрез разпъващия болт (5), като завъртате разпъващата гайка (1), докато втулката се фиксира стабилно в главината.
5. Подравнете феродовия диск (B) към триещата повърхност на притискателния механизъм (A) и фиксирайте диска чрез затягане на фиксиращата гайка (3) към диафрагмената пружина.
6. Монтирайте притискателния механизъм (A) заедно с феродовия диск (B) към маховика.
7. Развийте фиксиращата гайка (3) обратно на часовниковата стрелка и отстранете инструмента.
