Детектор за късо съединение и кабели за 12V / 24V системи

Детекторът за късо съединение и кабели е предназначен за бърза и ефективна диагностика на автомобилни електрически системи. Устройството позволява проследяване и идентифициране на кабели без повреждане на изолацията, както и откриване на къси съединения и прекъснати вериги.

Системата работи чрез подаване на сигнал от предавателния модул към тестваната електрическа верига. Приемникът с гъвкава сонда открива сигнала по дължината на кабела и възпроизвежда звуков сигнал за прецизно локализиране на кабелния маршрут или повредата.

Регулируемата чувствителност на приемника осигурява прецизна работа при различни автомобилни електрически инсталации и кабелни снопове.

Подходящ за диагностика, откриване на неизправности и сервизна поддръжка на автомобилни системи 12V и 24V.

Характеристики

✔ Проследяване на кабели без повреждане на изолацията
✔ Бързо и точно откриване на маршрута на кабелите
✔ Подходящ за локализиране на къси съединения
✔ Открива прекъснати и повредени кабели
✔ Регулируема чувствителност на приемника
✔ Звукова индикация за по-лесно откриване на неизправности
✔ Подходящ за електрически системи 12V и 24V DC
✔ Гъвкава сонда за работа в трудно достъпни места
✔ Подходящ за диагностика на автомобилна електроинсталация

Технически характеристики

• Работно напрежение: 12V / 24V DC
• Предназначение: проследяване на кабели и диагностика
• Откривани неизправности: късо съединение и прекъсване на веригата
• Индикация: звуков сигнал
• Чувствителност на приемника: регулируема
• Тип сонда: гъвкава приемна сонда

Комплектът включва

• Предавателен модул с тестови кабели
• Приемник с гъвкава сонда

Приложение

Подходящ за:

✔ Диагностика на автомобилни електрически системи
✔ Проследяване и идентифициране на кабели
✔ Откриване на къси съединения
✔ Откриване на прекъснати кабели
✔ Автосервизи
✔ Професионална и любителска употреба

Инструкции за употреба – Сонда за проследяване на кабели

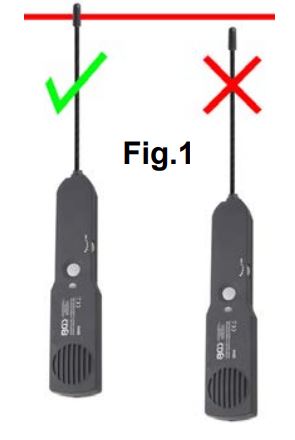

Сондата за проследяване на кабели е изработена от гъвкава навита стоманена конструкция, която може да бъде огъната според необходимостта, за да осигури лесен достъп до кабели, разположени в тесни, претоварени или труднодостъпни зони. За оптимално откриване на сигнала върхът на сондата (черната капачка) трябва да бъде разположен перпендикулярно (под ъгъл 90°) спрямо проследявания кабел, като се намира непосредствено над или под него. В зависимост от характеристиките на веригата и настройката на чувствителността приемникът може да открива сигнал и от други позиции, но правилното разположение осигурява най-силен и точен сигнал.

Настройка на чувствителността

• Завъртете регулатора на приемника по часовниковата стрелка, за да включите устройството и да увеличите чувствителността.
• Завъртете регулатора обратно на часовниковата стрелка, за да намалите чувствителността или да изключите устройството.
• Препоръчително е да започнете с настройка в средно положение и при необходимост да я коригирате.

Процедура за проследяване на кабели

1. Поставете превключвателя на предавателя в позиция „TONE“. Червеният LED индикатор трябва да светне. Ако индикаторът не светне, проверете батерията.
2. Включете приемника и задайте чувствителността в средно положение.
3. Натиснете и задръжте бутона TEST, след което приближете сондата до тестовия кабел на предавателя. Ако устройството издаде звуков сигнал, то работи правилно.

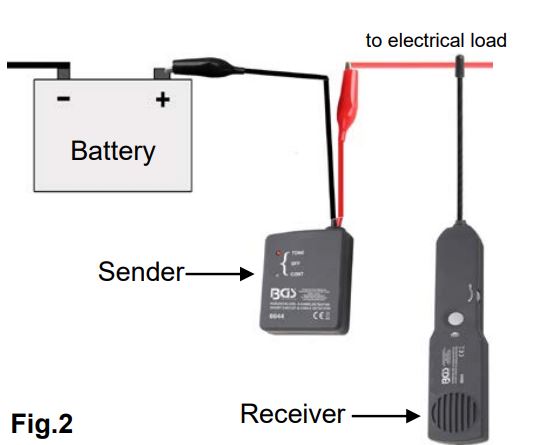

4. Свържете черния тестов кабел към положителното захранване на веригата (или към отрицателното при превозни средства с положителен полюс към шасито).

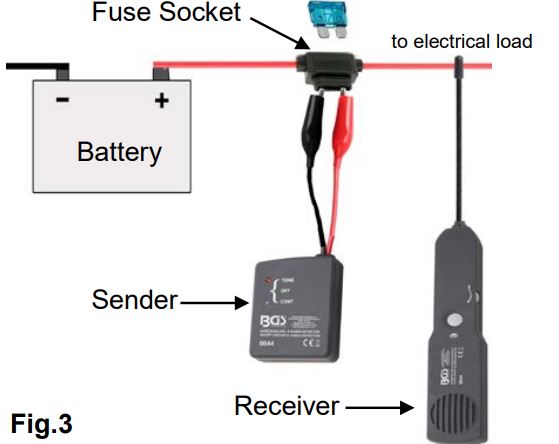

5. Свържете червения тестов кабел към кабела, който трябва да бъде проследен. Удобни точки за свързване са гнезда за предпазители, конектори и други подобни места.
6. Натиснете и задръжте бутона TEST и преместете сондата възможно най-близо до проследявания кабел.
7. Позиционирайте върха на сондата под ъгъл 90° спрямо кабела и следвайте неговия маршрут.
8. Следвайте звуковия сигнал на приемника. Колкото по-близо е сондата до кабела, толкова по-силен ще бъде сигналът. При отдалечаване сигналът отслабва и изчезва.
9. Ако сигналът е слаб или липсва, увеличете чувствителността на приемника и повторете процедурата. При съмнителни места извършете проверка повече от веднъж.
10. След приключване на работата изключете тестовите кабели, поставете превключвателя на предавателя в позиция „OFF“ и освободете бутона TEST.

Забележка: Винаги спазвайте указаните ограничения за работа и мерките за безопасност при използване на устройството.
