Комплект инструмент за втулки на надлъжен носач на задния мост – дясна страна за Ford и Volvo

Този професионален комплект е предназначен за демонтаж и монтаж на гумено-метални втулки, монтирани в надлъжния носач на задния мост при избрани модели Ford и Volvo.

Инструментът позволява подмяната на втулката директно на автомобила, без необходимост от демонтаж на целия заден мост. Това значително намалява времето за ремонт и разходите за труд.

Разработен за професионални ремонти на окачването, комплектът осигурява контролиран демонтаж и монтаж на втулката, като същевременно намалява риска от повреда на околните компоненти.

Приложение

Подходящ за:

• Втулки на надлъжния носач на задния мост
• Гумено-метални втулки на задното окачване
• Ремонт на окачването
• Обслужване на задния мост
• Подмяна на втулки директно на автомобила

Съвместимост с автомобили

Ford

• Mondeo (от 2007 г.)
• Mondeo Turnier / Kombi (2000–2007)
• S-Max (от 2006 г.)
• Galaxy (от 2006 г.)

Volvo (модели на платформата на Ford)

• S60 (от 2006 г.)
• S80 (от 2006 г.)
• XC60 (от 2006 г.)
• V70 (от 2006 г.)
• XC70 (от 2006 г.)

Съвместими номера на втулки

Дясна страна

Ford

• 1865033
• 2040702
• 6G91-5K896-AA
• 6G91-5K896-AB

Volvo

• 31406337
• 31387280
• 31476221

Лява страна (за справка)

Ford

• 1865034
• 2040703
• 6G91-5K896-BA
• 6G91-5K896-BB

Volvo

• 31406350
• 31387281
• 31476222

Характеристики

• Предназначен за втулки на десния надлъжен носач на задния мост
• Не се изисква демонтаж на задния мост
• Значително намалява времето за ремонт
• Подходящ за приложения при Ford и Volvo
• Професионално качество за сервизна употреба

Предимства

• Подмяна директно върху автомобила
• Намалени разходи за труд
• Контролиран демонтаж и монтаж на втулките
• Избягва се излишен демонтаж на окачването
• Повишава ефективността на сервизната работа

OEM номерата и референтните номера са предоставени само за идентификация и сравнение. Продуктът не представлява оригинален инструмент на производителя.

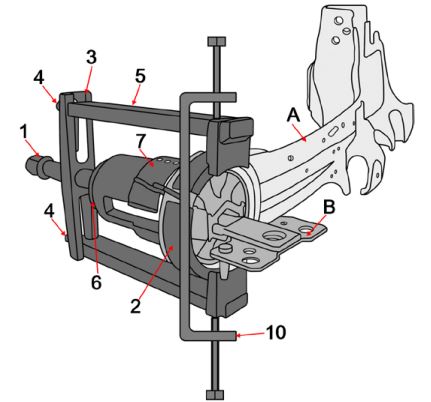

Демонтаж на втулката

За демонтаж са необходими компонентите: 1 | 2 | 3 | 4 | 5 | 6 | 7 | 10

Внимание! Преди демонтажа маркирайте монтажното положение на втулката от двете страни на надлъжния носач.

1. Закрепете С-пръстена (2) чрез магнитите към страната на надлъжния носач, където втулката има по-голям метален издатък.
2. Регулирайте рамената на рамката (5) върху носещата греда (3) така, че шпинделът (1) и втулката (7) да упражняват равномерен натиск върху втулката от противоположната страна.
   • За правилно центриране използвайте скалата върху носещата греда (3).
3. След като всички компоненти са правилно подравнени, втулката може да бъде демонтирана.

A = Надлъжен носач
B = Втулка

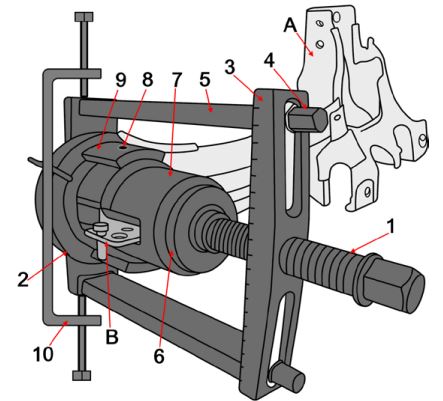

Монтаж на втулката

За монтаж са необходими компонентите: 1 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10

1. Закрепете С-пръстена (2) чрез магнитите към страната на надлъжния носач, където втулката има по-малък метален издатък.
2. Монтирайте двата дистанционни елемента (9) към втулката (7) чрез винтовете с вътрешен шестостен (8).
3. Подравнете новата втулка спрямо предварително направените маркировки с помощта на пресовата рамка и я фиксирайте под леко предварително натоварване.
4. Втулката вече може да бъде изтеглена в монтажно положение, като се спазва правилната ориентация.
5. Продължете запресоването, докато дистанционните елементи (9) опрат в надлъжния носач.
6. След като втулката е монтирана, инструментът може да бъде демонтиран и автомобилът да бъде сглобен напълно.

A = Надлъжен носач
B = Втулка
