Комплект за зацепване на ангренажен ремък за Opel 1.2 Turbo (F12SHL, F12SHT, F12SHR – LIH)

Този специализиран комплект е предназначен за професионална настройка на фазите при Opel 1.2L турбо бензинови двигатели от серията LIH (след 2019 г.).

Комплектът е задължителен при:

• Смяна на ангренажен ремък
• Работа по разпределителни валове
• Демонтаж на цилиндрова глава
• Общ ремонт на двигателя

Включва всички необходими инструменти за прецизна настройка и монтаж на долния капак на ангренажния механизъм, включително семеринга на коляновия вал.

Функционалност

Комплектът позволява:

• Прецизно подравняване на разпределителните валове
• Фиксиране на коляновия вал в правилна позиция
• Монтаж и настройка на ангренажен ремък
• Правилен монтаж на семеринг на колянов вал
• Безопасна работа по двигателя

Специален инструмент

Разпределителните валове разполагат с шестостен за завъртане, достъпен само със специален инструмент:

• арт.№ 122920 (като EN-52455)

Поради ограниченото пространство този инструмент е задължителен.

Технически бележки

Затягане на адаптери

• Болтовете за фиксиране на адаптерите се затягат с 20 Nm

Препоръка за колянов вал

При развиване и затягане:

• Препоръчва се фиксиращият щифт да бъде изваден от маховика
• Само фиксиращият зъб трябва да поема натоварването

Настройка на фазите

Колянов вал

• Фиксиращият болт фиксира коляновия вал при 118,14° след ГМТ
• При поставен инструмент валът не трябва да се върти

Разпределителни валове

При настройка:

• Клапаните на 3-ти цилиндър трябва да са затворени
• Плоскостите на валовете трябва да са вертикални
• Инструментът трябва да бъде монтиран с маркировка „I“ нагоре

Монтаж на зъбни колела:

• Предната страна има два щифта с различен диаметър

Семеринг на колянов вал

• Инструментът за монтаж на предния семеринг (като EN-52432) е включен
• За задния семеринг:
  → не е необходим специален инструмент, ако има монтажна втулка

Моменти на затягане (референтни)

(Пример: Opel Astra K 1.2T F12SHT)

• Ролки ремък: 36 Nm
• Зъбни колела: 50 Nm + 28°
• Колянов вал: 150 Nm + 150°
• Стартер: 58 Nm
• Магнитни клапани: 8,5 Nm
• Долен капак: 4 Nm → 8,5 Nm
• Капак клапани: 4 Nm → 8,5 Nm

Съвместимост с двигатели

Съвместим с:

• F12SHL
• F12SHT
• F12SHR

OEM съответствие

Инструментите съответстват на:

EN-955-A, EN-955-10-A, EN-52432, EN-52457, EN-52458, EN-52458-3, EN-52476

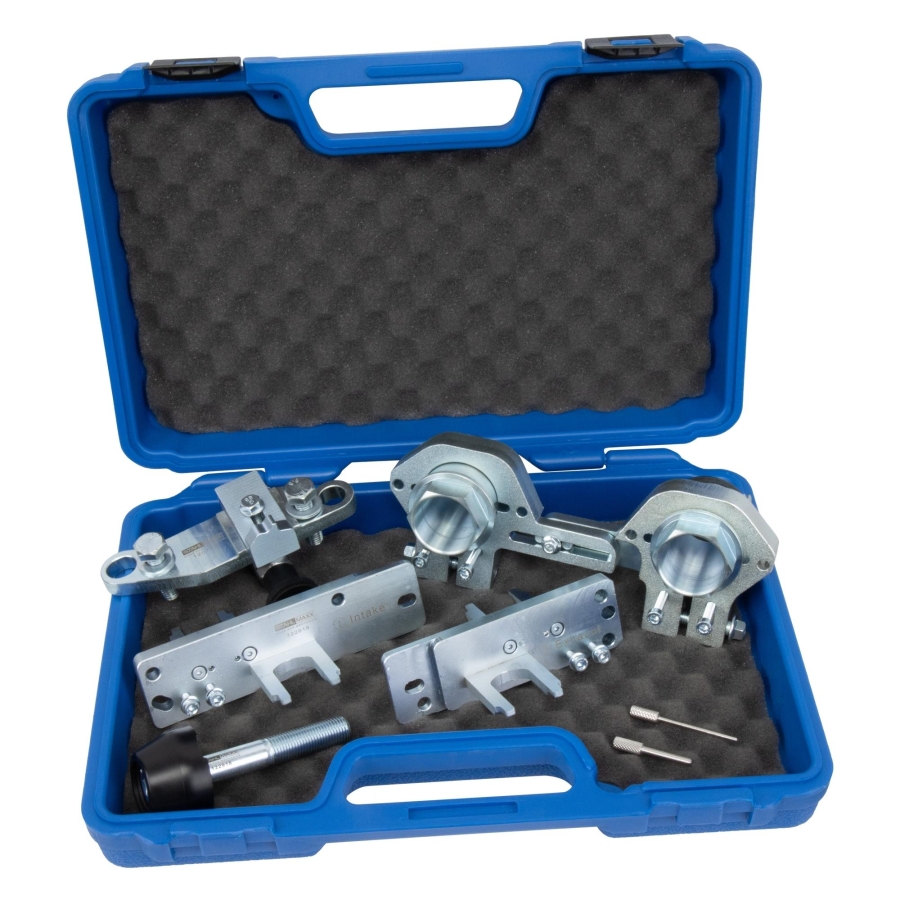

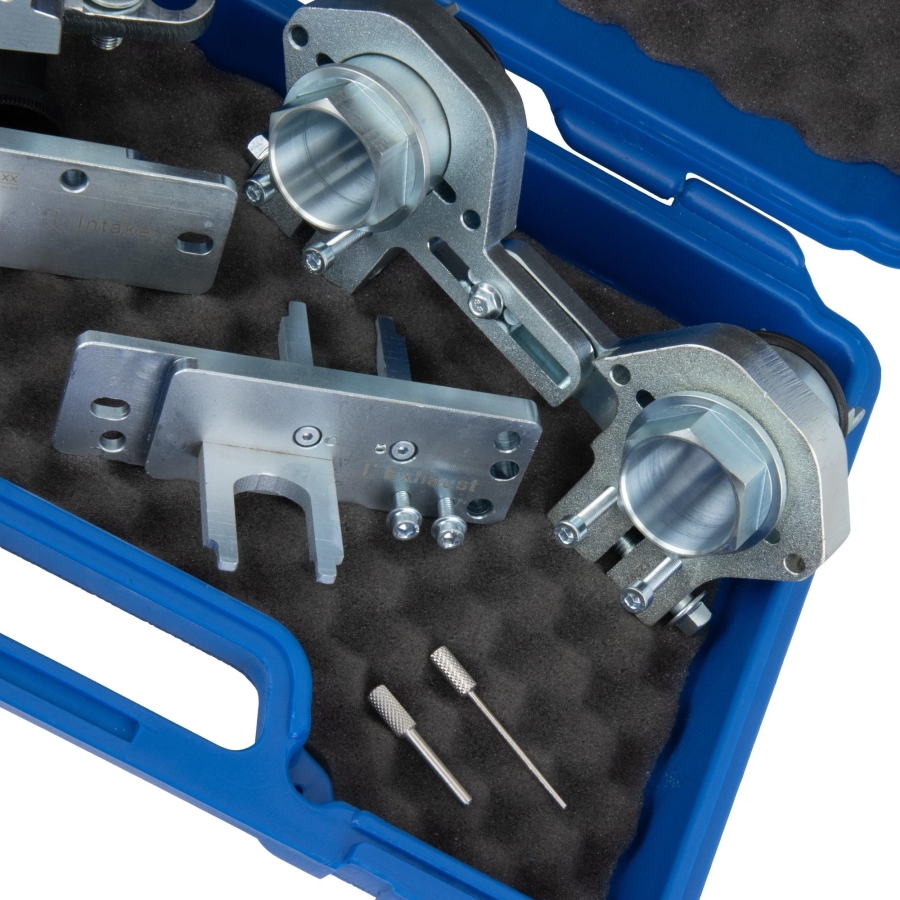

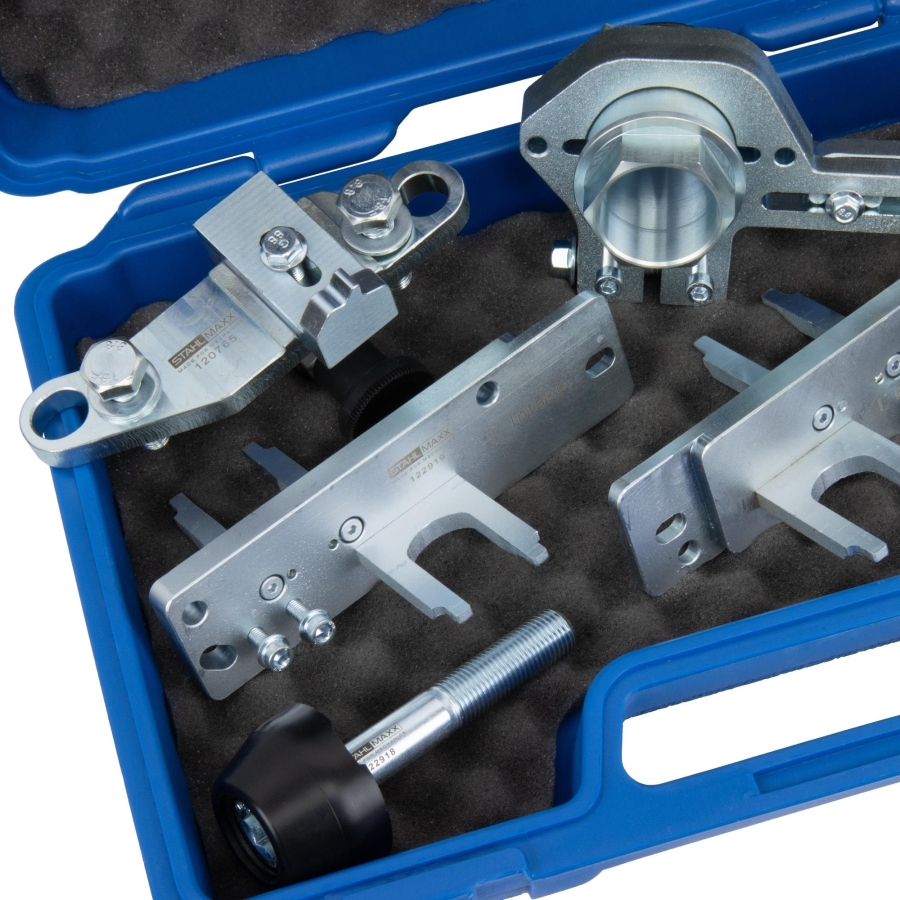

Съдържание на комплекта

Комплектът включва:

• Инструмент за фиксиране на регулатори, като EN-52458 (арт.№ 122921)
• Инструмент за настройка на разпределителен вал, като EN-52457 (арт.№ 122919)
• Инструмент за фиксиране на маховик (ГМТ), като EN-52476 (арт.№ 120765)
• Инструмент за монтаж на семеринг, като EN-52432 (арт.№ 122918)
• Фиксиращи щифтове за обтегачи, като EN-955-A / EN-955-10-A (арт.№ 116375)
• Куфар за съхранение (арт.№ 51003)

Качество

• OE-съвместим дизайн
• Прецизна изработка
• Висококачествени материали
• Подходящ за професионална употреба

OEM номерата са посочени само за справка. Продуктът не е оригинален инструмент.

OPEL ASTRA K (B16) (06.2015 - ) 1.2 Turbo (68) (110 HP, 81 kW)

OPEL ASTRA K (B16) (06.2015 - ) 1.2 Turbo (68) (131 HP, 96 kW)

OPEL ASTRA K (B16) (06.2015 - ) 1.2 Turbo (68) (145 HP, 107 kW)

OPEL ASTRA K Sports Tourer (B16) (11.2015 - ) 1.2 Turbo (35) (110 HP, 81 kW)

OPEL ASTRA K Sports Tourer (B16) (11.2015 - ) 1.2 Turbo (35) (131 HP, 96 kW)

OPEL ASTRA K Sports Tourer (B16) (11.2015 - ) 1.2 Turbo (35) (145 hp, 107 kW)
