Комплект за зацепване на ангренажна верига за Opel 1.6 SIDI Turbo двигатели (A16 / B16 / D16)

Този комплект е предназначен за смяна на ангренажна верига и ремонтни дейности при Opel 1.6L SIDI Turbo бензинови двигатели, включително EcoFLEX варианти.

Позволява точно фиксиране и позициониране на разпределителния вал, коляновия вал и балансиращия вал по време на обслужване.

Функционалност

Комплектът позволява:

• Фиксиране на разпределителните валове
• Заключване на коляновия вал в правилна позиция
• Фиксиране на зъбните колела на балансиращия вал
• Заключване на обтегача на веригата
• Прецизна настройка при смяна на ангренажна верига

Съвместимост с автомобили

Подходящ за следните модели на Opel:

• Astra J
• Astra K
• Cascada
• Insignia A
• Insignia B
• Zafira C

Съвместимост с двигатели

Съвместим с двигатели със следните кодове:

A16SHT, A16XHT, B16XHT, B16SHT, B16SHL,
D16SHT, D16SHL, D16SHJ,
LVP, LWC

OEM съответствие

Инструментите съответстват на:

EN-51153, EN-50513, EN-51148, EN-51147

Моменти на затягане (референтни)

(Пример: Opel Zafira C D16SHJ)

• Централен болт на шайба на колянов вал: 250 Nm + 45°
• Зъбно колело на разпределителен вал: 65 Nm + 128° ±7°
• Капак на цилиндрова глава: 9 Nm

Съдържание на комплекта

Комплектът включва:

• Инструмент за фиксиране на зъбно колело на балансиращ вал (2 бр.), използва се като EN-51153 (арт.№ 116861)
• Фиксиращ щифт за обтегач на верига, използва се като EN-50513 (арт.№ 116862)
• Инструменти за задържане и подравняване на разпределителен вал, използват се като EN-51148 (арт.№ 115414)
• Контра-държач за шайба на колянов вал, използва се като EN-51147 (арт.№ 116860)

Технически бележки

Комплектът включва всички необходими инструменти за фиксиране и настройка на компонентите при смяна на ангренажна верига или ремонт на двигателя.

OEM номерата са посочени само за справка. Продуктът не е оригинален инструмент.

Инструкции за употреба

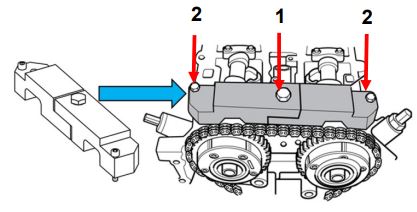

Инструмент за центровка на разпределителните валове, еквивалент на OEM EN-51148

Този инструмент се състои от два фиксиращи/центровъчни елемента за разпределителните валове, които се монтират заедно върху двигателя.

• Завъртете цилиндър 1 в положение Горна мъртва точка (ГМТ)
• Уверете се, че маркировките на коляновия вал и разпределителните валове съвпадат (според данните на производителя)
• Монтирайте инструмента за центровка на разпределителните валове, както е показано
• Затегнете закрепващите болтове на ръка в указаната последователност

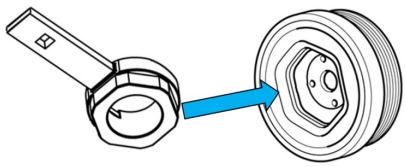

Инструмент за задържане на шайбата на коляновия вал, еквивалент на OEM EN-51147

Този инструмент се използва за фиксиране на шайбата на коляновия вал при развиване и затягане на централния болт.

• Спазвайте предписаните от производителя моменти на затягане
• Използвайте 12,5 mm (1/2") върток (breaker bar) или еквивалентен инструмент

Инструменти за фиксиране на балансните валове, еквивалент на OEM EN-51153

Зъбните колела и веригата на балансните валове са разположени от страната на трансмисията. За достъп е необходимо демонтиране на съединителя и маховика.

• Поставете цилиндър 1 в положение ГМТ
• Монтирайте инструмента за центровка на разпределителните валове, както е описано
• Проверете дали маркировките на балансните валове съвпадат
• Монтирайте инструментите за фиксиране на балансните валове съгласно инструкциите на производителя, за да се осигури правилната позиция

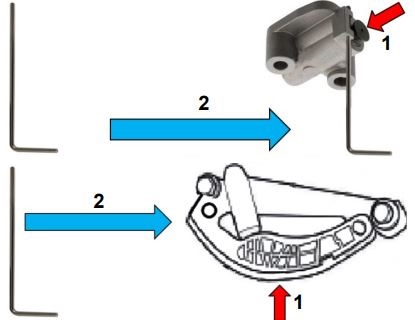

Фиксиращи щифтове за обтегача на ангренажната верига, еквивалент на OEM EN-50513

Тези щифтове се използват за фиксиране на буталото на обтегача на веригата в напълно прибрано положение.

• Напълно натиснете буталото на обтегача
• Поставете фиксиращия щифт, за да го задържите в прибрано положение

Забележка: Винаги спазвайте инструкциите и спецификациите на производителя на автомобила при работа по ангренажната система.

OPEL ASTRA J (P10) (09.2009 - 10.2015) 1.6 SIDI (68) (170 HP, 125 kW)

OPEL ASTRA J Caravan (P10) (10.2010 - 10.2015) 1.6 SIDI (35) (170 HP, 125 kW)

OPEL ASTRA J GTC (10.2011 - 10.2015) 1.6 SIDI (08) (170 HP, 125 kW)

OPEL ASTRA J GTC (10.2011 - 10.2015) 1.6 SIDI (08) (200 HP, 147 kW)

OPEL ASTRA J Saloon (06.2012 - 10.2016) 1.6 SIDI (69) (170 HP, 125 kW)

OPEL ASTRA K (B16) (06.2015 - ) 1.6 Turbo (68) (200 HP, 147 kW)

OPEL ASTRA K Sports Tourer (B16) (11.2015 - ) 1.6 Turbo (35) (200 HP, 147 kW)

OPEL CASCADA (W13) (03.2013 - 04.2019) 1.6 (67) (136 HP, 100 kW)

OPEL CASCADA (W13) (03.2013 - 04.2019) 1.6 (67) (200 HP, 147 kW)

OPEL CASCADA (W13) (03.2013 - 04.2019) 1.6 SIDI (67) (170 HP, 125 kW)

OPEL INSIGNIA A (G09) (07.2008 - 03.2017) 1.6 SIDI (68) (170 HP, 125 kW)

OPEL INSIGNIA A Country Tourer (G09) (07.2008 - 03.2017) 1.6 SIDI (47) (170 HP, 125 kW)

OPEL INSIGNIA A Sports Tourer (G09) (07.2008 - 03.2017) 1.6 SIDI (35) (170 HP, 125 kW)

OPEL INSIGNIA A Saloon (G09) (07.2008 - 03.2017) 1.6 SIDI (69) (170 HP, 125 kW)

OPEL INSIGNIA B Country Tourer (Z18) (06.2017 - ) 1.6 Turbo (47) (200 HP, 147 kW)

OPEL INSIGNIA B Grand Sport (Z18) (03.2017 - ) 1.6 Turbo (68) (200 HP, 147 kW)

OPEL INSIGNIA B Sports Tourer (Z18) (03.2017 - ) 1.6 Turbo (35) (200 HP, 147 kW)

OPEL ZAFIRA TOURER C (P12) (10.2011 - ) 1.6 (75) (136 HP, 100 kW)

OPEL ZAFIRA TOURER C (P12) (10.2011 - ) 1.6 (75) (170 HP, 125 kW)

OPEL ZAFIRA TOURER C (P12) (10.2011 - ) 1.6 SIDI (75) (200 HP, 147 kW)
