Set scule distribuție lanț pentru Opel 1.6 SIDI Turbo (A16 / B16 / D16)

Acest set este conceput pentru înlocuirea lanțului de distribuție și lucrări de reparație la motoarele Opel 1.6L SIDI Turbo pe benzină, inclusiv variantele EcoFLEX.

Permite blocarea și poziționarea exactă a arborelui cotit, arborilor cu came și a arborelui de echilibrare în timpul operațiunilor de service.

Funcționalitate

Setul permite:

• Blocarea arborilor cu came
• Fixarea arborelui cotit în poziția corectă
• Blocarea angrenajelor arborelui de echilibrare
• Blocarea întinzătorului lanțului
• Reglarea precisă la schimbul lanțului de distribuție

Compatibilitate vehicule

Compatibil cu următoarele modele Opel:

• Astra J
• Astra K
• Cascada
• Insignia A
• Insignia B
• Zafira C

Compatibilitate motoare

Compatibil cu motoare cu următoarele coduri:

A16SHT, A16XHT, B16XHT, B16SHT, B16SHL,
D16SHT, D16SHL, D16SHJ,
LVP, LWC

Referințe OEM

Sculele corespund următoarelor coduri OEM:

EN-51153, EN-50513, EN-51148, EN-51147

Cupluri de strângere (referință)

(Exemplu: Opel Zafira C D16SHJ)

• Șurub central fulie arbore cotit: 250 Nm + 45°
• Roată dințată arbore cu came: 65 Nm + 128° ±7°
• Capac chiulasă: 9 Nm

Conținut pachet

Setul include:

• Dispozitiv blocare roată arbore de echilibrare (2 buc.), utilizat ca EN-51153 (nr. articol 116861)
• Știft blocare întinzător lanț, utilizat ca EN-50513 (nr. articol 116862)
• Dispozitive fixare și aliniere arbori cu came, utilizate ca EN-51148 (nr. articol 115414)
• Dispozitiv fixare fulie arbore cotit, utilizat ca EN-51147 (nr. articol 116860)

Note tehnice

Setul conține toate sculele necesare pentru blocarea și reglarea componentelor distribuției în timpul lucrărilor de înlocuire a lanțului sau reparații motor.

Numerele OEM sunt menționate doar pentru referință. Produsul nu este unealtă originală.

Instrucțiuni de utilizare

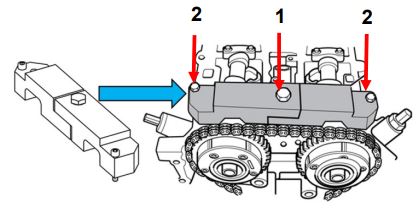

Dispozitiv de aliniere pentru arborii cu came, echivalent OEM EN-51148

Acest dispozitiv este format din două elemente de blocare/aliniere pentru arborii cu came, care se montează împreună pe motor.

• Rotiți cilindrul 1 la Punctul Mort Superior (PMS)
• Asigurați-vă că marcajele arborelui cotit și ale arborilor cu came sunt corect aliniate (conform datelor producătorului)
• Montați dispozitivul de aliniere pentru arborii cu came, conform indicațiilor
• Strângeți șuruburile de fixare manual (fără cuplu final) în ordinea specificată

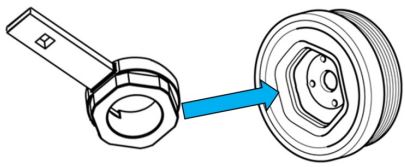

Dispozitiv de blocare pentru fulia arborelui cotit, echivalent OEM EN-51147

Acest dispozitiv este utilizat pentru menținerea fuliei arborelui cotit în poziție în timpul slăbirii și strângerii șurubului central.

• Respectați cuplurile de strângere specificate de producător
• Utilizați un levier de forță de 12,5 mm (1/2") sau un instrument echivalent

Dispozitive de blocare pentru arborii de echilibrare, echivalent OEM EN-51153

Roțile dințate și lanțul arborilor de echilibrare sunt amplasate pe partea cutiei de viteze. Pentru acces este necesară demontarea ambreiajului și a volantului.

• Aduceți cilindrul 1 în poziția PMS
• Montați dispozitivul de aliniere pentru arborii cu came, conform descrierii
• Verificați dacă marcajele arborilor de echilibrare sunt corect aliniate
• Montați dispozitivele de blocare pentru arborii de echilibrare conform instrucțiunilor producătorului pentru a fixa poziția corectă

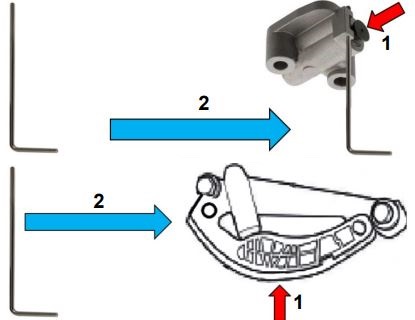

Știfturi de blocare pentru întinzătorul lanțului de distribuție, echivalent OEM EN-50513

Aceste știfturi sunt utilizate pentru blocarea pistonului întinzătorului lanțului de distribuție în poziția complet retrasă.

• Comprimați complet pistonul întinzătorului
• Introduceți știftul de blocare pentru a-l menține în poziția retrasă

Notă: Respectați întotdeauna instrucțiunile și specificațiile producătorului vehiculului atunci când efectuați lucrări la sistemul de distribuție.

OPEL ASTRA J (P10) (09.2009 - 10.2015) 1.6 SIDI (68) (170 HP, 125 kW)

OPEL ASTRA J Caravan (P10) (10.2010 - 10.2015) 1.6 SIDI (35) (170 HP, 125 kW)

OPEL ASTRA J GTC (10.2011 - 10.2015) 1.6 SIDI (08) (170 HP, 125 kW)

OPEL ASTRA J GTC (10.2011 - 10.2015) 1.6 SIDI (08) (200 HP, 147 kW)

OPEL ASTRA J Saloon (06.2012 - 10.2016) 1.6 SIDI (69) (170 HP, 125 kW)

OPEL ASTRA K (B16) (06.2015 - ) 1.6 Turbo (68) (200 HP, 147 kW)

OPEL ASTRA K Sports Tourer (B16) (11.2015 - ) 1.6 Turbo (35) (200 HP, 147 kW)

OPEL CASCADA (W13) (03.2013 - 04.2019) 1.6 (67) (136 HP, 100 kW)

OPEL CASCADA (W13) (03.2013 - 04.2019) 1.6 (67) (200 HP, 147 kW)

OPEL CASCADA (W13) (03.2013 - 04.2019) 1.6 SIDI (67) (170 HP, 125 kW)

OPEL INSIGNIA A (G09) (07.2008 - 03.2017) 1.6 SIDI (68) (170 HP, 125 kW)

OPEL INSIGNIA A Country Tourer (G09) (07.2008 - 03.2017) 1.6 SIDI (47) (170 HP, 125 kW)

OPEL INSIGNIA A Sports Tourer (G09) (07.2008 - 03.2017) 1.6 SIDI (35) (170 HP, 125 kW)

OPEL INSIGNIA A Saloon (G09) (07.2008 - 03.2017) 1.6 SIDI (69) (170 HP, 125 kW)

OPEL INSIGNIA B Country Tourer (Z18) (06.2017 - ) 1.6 Turbo (47) (200 HP, 147 kW)

OPEL INSIGNIA B Grand Sport (Z18) (03.2017 - ) 1.6 Turbo (68) (200 HP, 147 kW)

OPEL INSIGNIA B Sports Tourer (Z18) (03.2017 - ) 1.6 Turbo (35) (200 HP, 147 kW)

OPEL ZAFIRA TOURER C (P12) (10.2011 - ) 1.6 (75) (136 HP, 100 kW)

OPEL ZAFIRA TOURER C (P12) (10.2011 - ) 1.6 (75) (170 HP, 125 kW)

OPEL ZAFIRA TOURER C (P12) (10.2011 - ) 1.6 SIDI (75) (200 HP, 147 kW)
