Комплект инструменти за зацепване за Mercedes-Benz 1.6L / 2.0L Diesel OM654

Този комплект инструменти е предназначен за проверка и настройване на зацепването при дизелови двигатели Mercedes-Benz OM654.

Компактният комплект включва необходимите инструменти за завъртане и настройване на коляновия вал и фиксиране на разпределителните валове в определените позиции.

Всеки компонент се съхранява сигурно в прецизно изрязана твърда вложка от пяна, която предпазва инструментите и предотвратява разместването им в пластмасовия куфар.

Подходящ за следните двигатели

• Mercedes-Benz 1.6L Diesel: 654.916
• Mercedes-Benz 2.0L Diesel: 654.920

Подходящ за следните автомобили

• Mercedes-Benz A-Class, от 2019 г.
• Mercedes-Benz B-Class, от 2019 г.
• Mercedes-Benz C-Class, от 2018 г.
• Mercedes-Benz CLA, от 2019 г.
• Mercedes-Benz CLS, от 2018 г.
• Mercedes-Benz E-Class, от 2016 г.
• Mercedes-Benz GLB, от 2019 г.
• Mercedes-Benz GLC Coupé, от 2019 г.
• Mercedes-Benz GLE, от 2019 г.
• Mercedes-Benz V-Class, от 2019 г.
• Mercedes-Benz Vito, от 2019 г.

Съдържание на комплекта

1 × Инструмент за завъртане на коляновия вал, като Mercedes-Benz 654 589 00 40 00
2 × Инструмента за фиксиране на разпределителните валове, като Mercedes-Benz 654 589 01 40 00
1 × Центровъчен блок за коляновия вал, като Mercedes-Benz 654 589 00 21 00
1 × Центровъчен щифт за коляновия вал, като Mercedes-Benz 654 589 00 21 00

За използване като

Mercedes-Benz 654 589 00 40 00
Mercedes-Benz 654 589 01 40 00
Mercedes-Benz 654 589 00 21 00

Оригиналните номера са посочени само за сравнение. Инструментът не е оригинален.

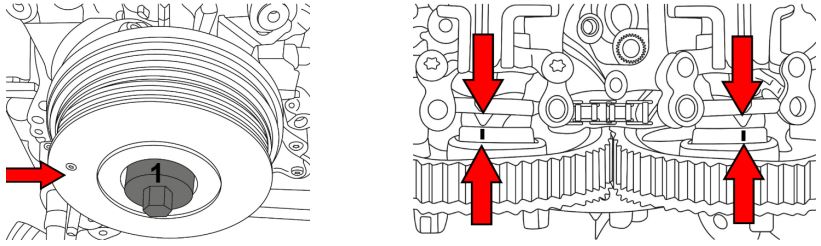

Инструмент за завъртане на коляновия вал (1)

Използвайте инструмента за завъртане на коляновия вал (1) заедно със звездогаечен ключ или подходяща вложка. Завъртете коляновия вал, докато маркировките на разпределителните валове съвпаднат със съответните маркировки върху лагерните капачки.

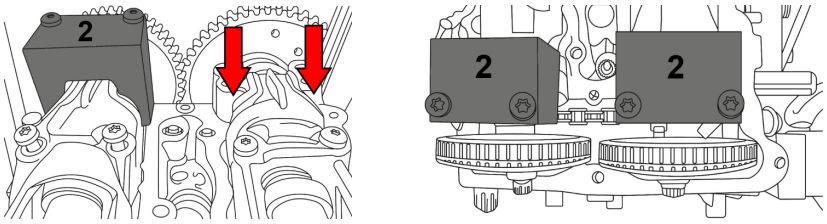

Инструменти за фиксиране на разпределителните валове (2)

Поставете инструментите за фиксиране на разпределителните валове (2) вертикално върху плоските участъци на валовете.

Двата фиксиращи инструмента трябва да прилягат равномерно от двете страни върху повърхността на носача на разпределителните валове. Ако не прилягат правилно, разхлабете зъбните колела и завъртете разпределителните валове, докато двата инструмента застанат в правилната позиция.

Внимание: Болтовете на зъбното колело на всмукателния разпределителен вал са с лява резба.

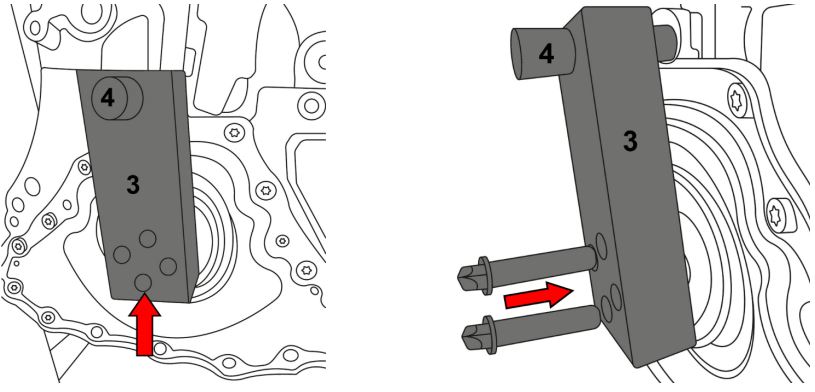

Центровъчен блок (3) и центровъчен щифт (4) за коляновия вал

Проверете дали маркировката на ремъчната шайба на коляновия вал все още е правилно подравнена, след което демонтирайте шайбата.

Поставете центровъчния блок (3) върху коляновия вал. Уверете се, че центровъчният щифт (4) преминава през блока и влиза правилно в отвора на двигателя.

Закрепете центровъчния блок с два от монтажните болтове на ремъчната шайба.
