Set scule pentru calarea distribuției Mercedes-Benz 1.6L / 2.0L Diesel OM654

Acest set de scule este conceput pentru verificarea și reglarea distribuției la motoarele diesel Mercedes-Benz OM654.

Setul compact include sculele necesare pentru rotirea și poziționarea arborelui cotit și blocarea arborilor cu came în pozițiile specificate.

Fiecare componentă este depozitată în siguranță într-un suport rigid din spumă, decupat cu precizie, care protejează sculele și împiedică deplasarea acestora în interiorul cutiei din plastic.

Compatibil cu următoarele motoare

• Mercedes-Benz 1.6L diesel: 654.916
• Mercedes-Benz 2.0L diesel: 654.920

Compatibil cu următoarele vehicule

• Mercedes-Benz A-Class, începând cu 2019
• Mercedes-Benz B-Class, începând cu 2019
• Mercedes-Benz C-Class, începând cu 2018
• Mercedes-Benz CLA, începând cu 2019
• Mercedes-Benz CLS, începând cu 2018
• Mercedes-Benz E-Class, începând cu 2016
• Mercedes-Benz GLB, începând cu 2019
• Mercedes-Benz GLC Coupé, începând cu 2019
• Mercedes-Benz GLE, începând cu 2019
• Mercedes-Benz V-Class, începând cu 2019
• Mercedes-Benz Vito, începând cu 2019

Conținutul pachetului

1 × Sculă pentru rotirea arborelui cotit, ca Mercedes-Benz 654 589 00 40 00
2 × Scule pentru blocarea arborilor cu came, ca Mercedes-Benz 654 589 01 40 00
1 × Bloc de aliniere pentru arborele cotit, ca Mercedes-Benz 654 589 00 21 00
1 × Știft de aliniere pentru arborele cotit, ca Mercedes-Benz 654 589 00 21 00

De utilizat ca

Mercedes-Benz 654 589 00 40 00
Mercedes-Benz 654 589 01 40 00
Mercedes-Benz 654 589 00 21 00

Numerele originale sunt menționate doar în scop comparativ. Aceasta nu este o sculă originală.

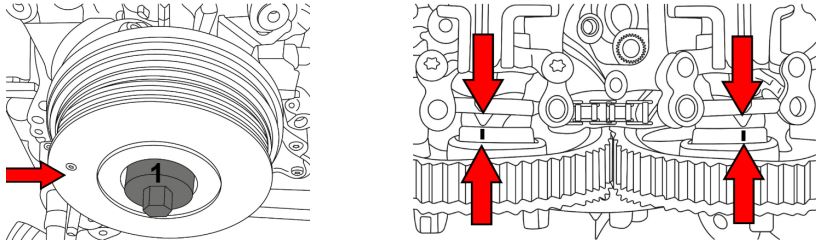

Sculă pentru rotirea arborelui cotit (1)

Utilizați scula pentru rotirea arborelui cotit (1) împreună cu o cheie inelară sau tubulară. Rotiți arborele cotit până când marcajele arborilor cu came coincid cu marcajele corespunzătoare de pe capacele lagărelor.

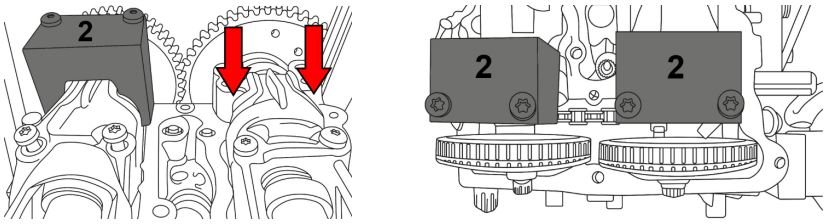

Scule pentru blocarea arborilor cu came (2)

Poziționați vertical sculele de blocare a arborilor cu came (2) pe suprafețele plate ale arborilor.

Ambele scule trebuie să se sprijine uniform, pe ambele părți, pe suprafața suportului arborilor cu came. Dacă nu se așază corect, slăbiți pinioanele și rotiți arborii cu came până când ambele scule pot fi montate în poziția corectă.

Atenție: Șuruburile pinionului arborelui cu came de admisie au filet pe stânga.

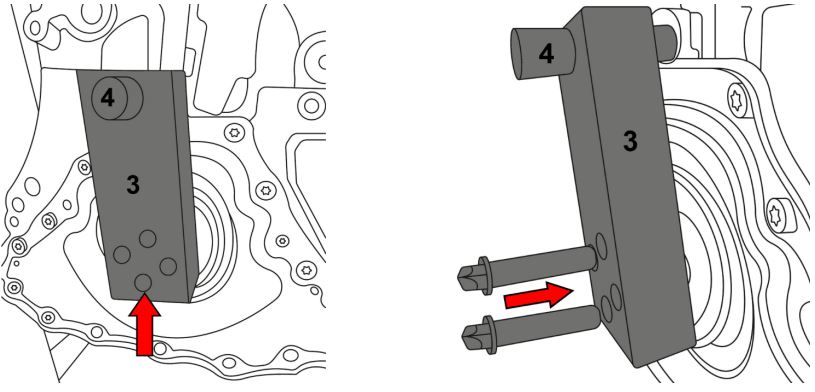

Bloc de aliniere (3) și știft de aliniere (4) pentru arborele cotit

Verificați dacă marcajul de pe fulia arborelui cotit este încă aliniat corect, apoi demontați fulia.

Montați blocul de aliniere (3) pe arborele cotit. Asigurați-vă că știftul de aliniere (4) trece prin bloc și pătrunde corect în blocul motor.

Fixați blocul de aliniere folosind două dintre șuruburile de montare ale fuliei arborelui cotit.
