Техническа информация за сервизи · PSA EB2/EB3 Gen 3
PSA EB2/EB3 Gen 3: от ангренажен ремък в маслена баня към ангренажна верига
Третото поколение на познатото семейство 1,2-литрови двигатели използва ангренажна верига вместо ремък в маслена баня. Конструкцията на двигателя изглежда позната, но правилното зацепване вече изисква отделен контрол на ГМТ на коляновия вал, положението на разпределителните валове, фиксирането на фазорегулаторите и освобождаването на обтегача.
Важният въпрос за сервиза вече не е само „EB2 или EB3?“. Трябва да се установи и кое поколение и какъв ангренажен привод? Двигателите Gen 3 с верига се появяват приблизително от 2023 г. при няколко марки на Stellantis. Блокът, цилиндровата глава и много от околните компоненти остават сходни с предходната конструкция, затова правилната идентификация преди разглобяване е решаваща.
Идентификация преди разглобяване
Познато семейство двигатели с принципно различен ангренажен привод
По-ранните версии от 1,2-литровото семейство PSA EB са широко известни със своя ангренажен ремък, работещ в маслена баня. При третото поколение EB2 и EB3 той е заменен с ангренажна верига. Първите версии с верижно задвижване излизат на пазара приблизително през 2023 г.
Промяната лесно може да бъде подценена, защото двигателният блок, цилиндровата глава и много други компоненти остават до голяма степен сходни с предходното поколение. Затова комплект или работна процедура за двигателя с мокър ремък не бива да се избират само защото автомобилът все още носи познатото обозначение 1,2 l.
В кои автомобили се среща версията с верига
Това семейство двигатели се използва при Alfa Romeo, Citroën, DS, Fiat, Jeep, Lancia, Opel и Peugeot. Приложимите кодове включват EB2LTD, EB2LTED, EB2LTEDH2, HPX и HPY.
Само моделът, датата на производство и семейството на двигателя не са достатъчни. Преди започване на работа потвърдете пълния код на двигателя и реално монтираната ангренажна система.
Потвърдете, че двигателят е версия от трето поколение с ангренажна верига.
Съпоставете точния вариант с актуалната ремонтна информация и приложението на инструментите.
Проверете монтирания привод, вместо да приемате, че всеки 1,2-литров EB използва една и съща система.
Три контрола с три различни задачи
ГМТ, положението на разпределителните валове и опората на фазорегулаторите не бива да се смесват
Правилният ремонт зависи от съвместната работа на няколко инструмента. Единият задава референтната позиция на коляновия вал, другите потвърждават основното положение на разпределителните валове, а отделен инструмент фиксира и позиционира фазорегулаторите. Ако един инструмент се използва за задачата на друг, натоварването се предава към детайли, проектирани единствено за позициониране.
Референтна позиция на коляновия вал
Подходящият фиксатор за коляновия вал задава положение на ГМТ при маховика. Двигателят обаче достига ГМТ два пъти в рамките на пълен четиритактов цикъл.
Практическо значение: положението на разпределителните валове трябва да потвърди, че цилиндър 1 се намира в правилната ГМТ за работа по ангренажа.
Инструменти за валовете и фазорегулаторите
Фиксаторите задават основното положение на разпределителните валове. Отделната планка държи фазорегулаторите при развиване, предварително натягане и окончателно настройване.
Практическо значение: фиксаторите на разпределителните валове не заменят инструмента за задържане на фазорегулаторите.

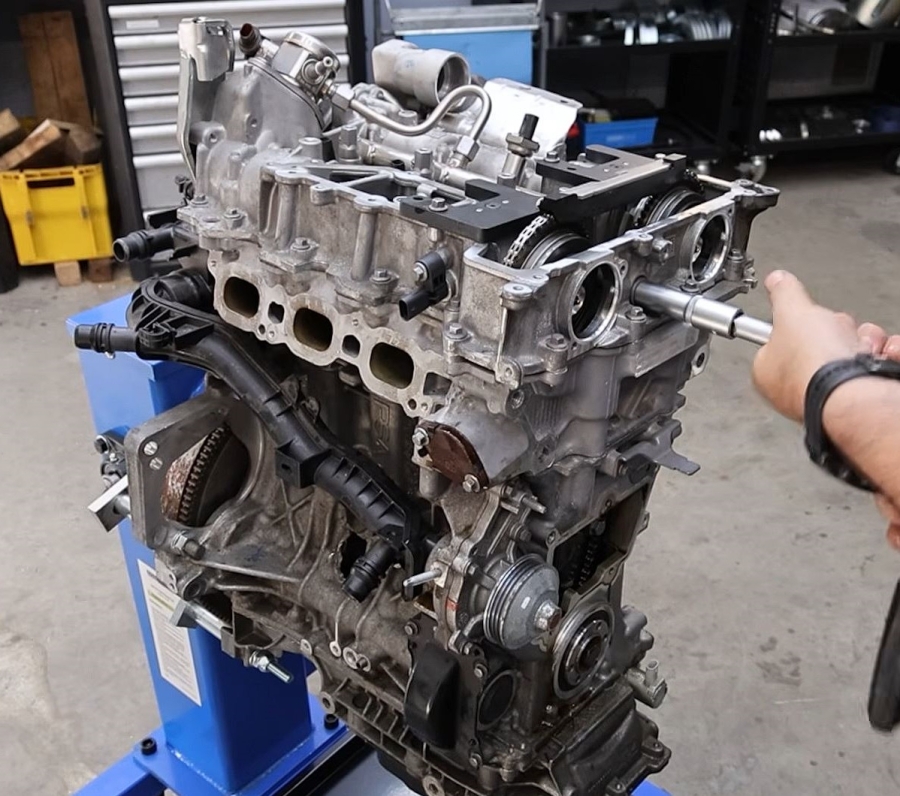

Работна последователност
Контролиран процес от идентификацията на двигателя до финалната проверка
Следващите стъпки обясняват логиката на работата. Те не заменят актуалната процедура на производителя за конкретния автомобил. Преди започване винаги проверявайте демонтажа, сменяемите части, уплътняването, еднократните крепежни елементи, моментите на затягане и контролната процедура.
Потвърдете двигателя и осигурете достъп
Проверете кода на двигателя и конструкцията Gen 3 с верига. Следвайте процедурата за конкретния автомобил при демонтажа на капаците, спомагателното задвижване и всички компоненти, които ограничават достъпа до ангренажната система.
Установете правилната ГМТ на цилиндър 1
Монтирайте подходящия фиксатор за коляновия вал и завъртете двигателя внимателно на ръка, докато инструментът достигне предписаната позиция при маховика. След това проверете ориентацията на разпределителните валове. Ако позициите за фиксиране са в неправилния такт, завъртете коляновия вал с още един пълен оборот.

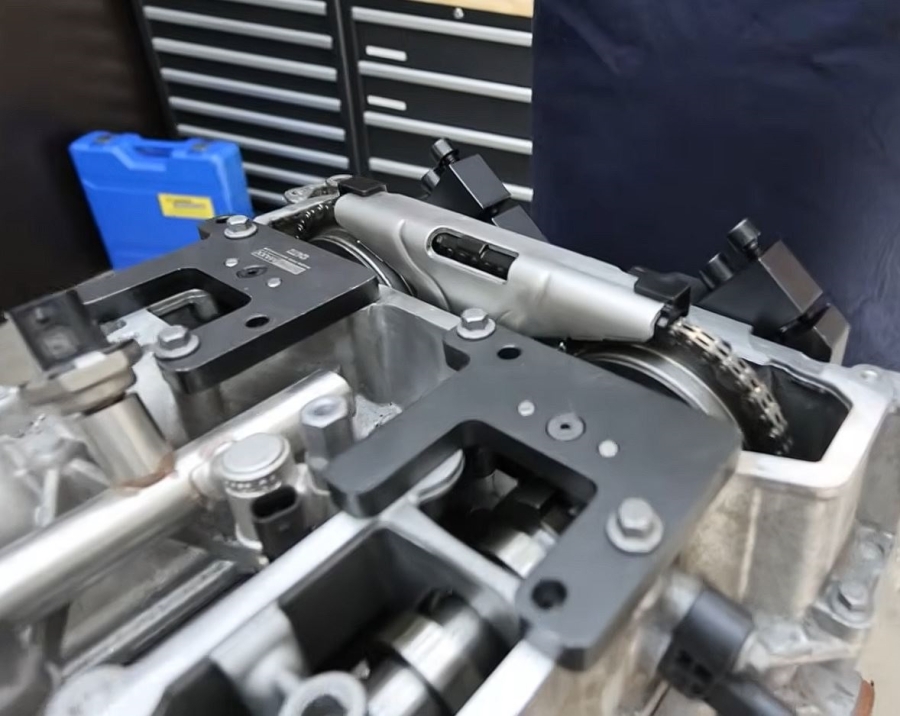

Монтирайте фиксаторите на разпределителните валове без усилие
Двата инструмента трябва да прилегнат плътно към цилиндровата глава и естествено да се подравнят с валовете. Не използвайте монтажните болтове, за да издърпате неправилно подравнен инструмент на мястото му. Лошото прилягане показва неправилна позиция на двигателя или друг проблем, който първо трябва да бъде отстранен.
Монтирайте инструмента за фазорегулаторите
Поставете инструмента, като първоначално оставите регулировките му свободни. Въведете двата еднакви фиксиращи елемента във фазорегулаторите и след това затегнете сглобката. Инструментът ги държи при развиване на крепежните елементи, а по-късно и при предварителното натягане и окончателната настройка.
Демонтирайте верижното задвижване контролирано
След като валовете са фиксирани и фазорегулаторите са правилно задържани, следвайте ремонтната процедура за демонтаж на шайбата, централния болт на коляновия вал, водачите, обтегача, веригата и фазорегулаторите. Контролирайте зъбното колело на коляновия вал, за да не падне в двигателя.
Проверете цялата ангренажна система
Проверете веригата, зъбните колела, водачите, фазорегулаторите, обтегача, уплътняващите повърхности и крепежните елементи според ремонтната информация на производителя. Смяната на веригата не бива да се разглежда като изолирана подмяна, когато има видимо износване или повреди по съседни компоненти.
Монтирайте, натегнете предварително и освободете обтегача
Сглобете ангренажната система в предписания ред. Обтегачът изисква особено внимание: при монтажа трябва да бъде задействан само по-малкият заключващ механизъм, който след сглобяване на верижното задвижване трябва целенасочено да се освободи.
Затегнете, превъртете на ръка и проверете отново
Изпълнете предписаните етапи за предварително натягане и окончателно затягане, свалете инструментите и превъртете двигателя на ръка през контролния цикъл, посочен в актуалната ремонтна информация. Върнете двигателя в правилната ГМТ на цилиндър 1 и потвърдете, че всички фиксатори могат да бъдат монтирани отново без усилие.

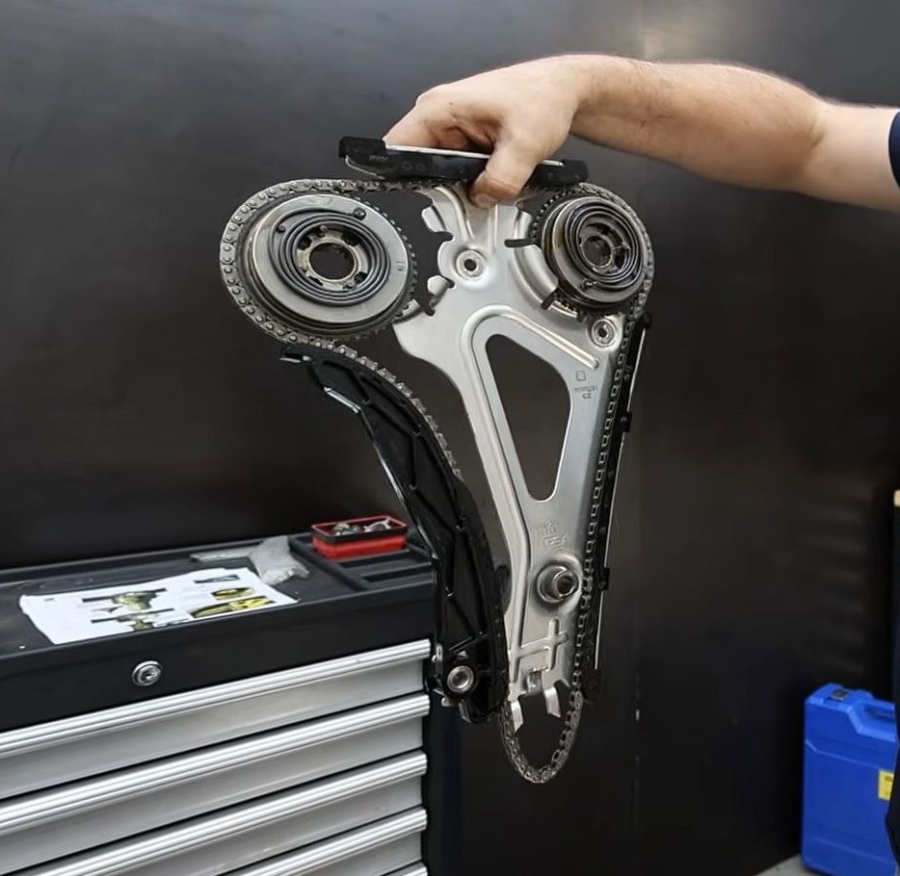

Оценявайте ангренажния комплект като система
При демонтирана верижна система не проверявайте само удължението на веригата. Повърхностите на водачите, зъбите на колелата, движението на фазорегулаторите, състоянието на обтегача и компонентите, смазвани с масло, влияят върху експлоатационния живот и стабилността на обновеното задвижване.
Всяко решение за повторна употреба на обтегача или друг ангренажен компонент трябва да отговаря на актуалната ремонтна спецификация за съответния вариант на двигателя.
Критичен детайл при монтажа
Монтиран обтегач не означава непременно активен обтегач
Състоянието на заключващия механизъм трябва да се контролира по време на монтажа, след което обтегачът трябва целенасочено да бъде освободен. Ако е задействан неправилният механизъм или по-малката блокировка не се освободи, веригата може да остане без необходимото натягане, въпреки че обтегачът е физически монтиран.
Последователност за освобождаване
- Подгответе обтегача правилно: за монтажа трябва да остане задействан само по-малкият заключващ механизъм.
- Монтирайте обтегача: използвайте предписаните уплътнителни елементи и следвайте последователността за конкретния двигател.
- Изпълнете движението за освобождаване: при референтната процедура за EB2LTD UE64 завъртете фазорегулатора на всмукателния разпределителен вал чрез фиксиращия инструмент с 20 Nm по посоката на въртене на двигателя.
- Потвърдете визуално освобождаването: преди приключване на ремонта проверете дали блокировката е излязла и обтегачът е активен.
Техническа справка · EB2LTD UE64
Предварителното натягане и окончателното затягане са отделни операции
Следващите стойности са референтни за посочената процедура при 1,2-литров бензинов двигател. Преди употреба потвърдете приложимите данни за конкретния автомобил и двигател. Проверете и посоката на гледане, спрямо която са определени въртенето по и обратно на часовниковата стрелка.
| Компонент | Предварително натягане / подготовка | Окончателно затягане |
|---|---|---|
| Фазорегулатор на всмукателния разпределителен вал | 20 Nm по часовниковата стрелка | 40 Nm |
| Фазорегулатор на изпускателния разпределителен вал | 20 Nm обратно на часовниковата стрелка | 40 Nm |
| Централен болт на коляновия вал | 50 Nm | Допълнително 190° |
Само за справка: винаги проверявайте най-актуалните ремонтни данни на производителя, изискванията за подмяна на крепежните елементи и процедурата за ъглово затягане за конкретното приложение.
Контрол на риска в сервиза
Чести грешки и защо са важни
| Грешка | Възможна последица | Правилен контрол |
|---|---|---|
| Избор на инструменти само според работния обем | Поколенията с мокър ремък и с верига могат да бъдат объркани. | Потвърдете поколението, кода на двигателя и монтирания ангренажен привод. |
| Спиране при първата позиция ГМТ на коляновия вал | Цилиндър 1 може да се намира в неправилния такт на четиритактовия цикъл. | Потвърдете позицията чрез местата за фиксиране на разпределителните валове. |
| Издърпване на фиксаторите на място чрез болтовете | Неправилното положение се прикрива и инструментът или клапанният механизъм се натоварват. | Инструментите трябва да се подравнят и да легнат плътно без усилие. |
| Използване на фиксаторите като контраопора | При развиване на крепежите могат да бъдат претоварени позициониращите инструменти или компоненти на двигателя. | Използвайте специалния инструмент за фазорегулаторите и отделна контраопора за коляновия вал, когато е необходима. |
| Монтаж на обтегача без проверка на блокировката | След сглобяване веригата може да остане неправилно натегната. | Задействайте само по-малката блокировка, изпълнете освобождаването и го потвърдете визуално. |
| Стартиране на двигателя, когато фиксатор не може да се монтира отново | Неправилното зацепване може да доведе до лоша работа или вътрешна повреда на двигателя. | Спрете и повторете проверката; никога не насилвайте инструмент на мястото му. |
Комплектът за зацепване · Артикул № 124774A
Една координирана система за цялата последователност на позициониране
Комплектът за зацепване на PSA EB2/EB3 Gen 3 събира фиксаторите за коляновия вал, инструментите за фиксиране на разпределителните валове, приспособлението за задържане и настройка на фазорегулаторите и инструмента за монтаж на еластичен ремък, необходими при включените варианти на двигателя.
Организиран за цялата операция
Необходимите инструменти за фиксиране, задържане и монтаж на ремъка са събрани на едно място за многократна професионална употреба.
Артикул № 124774A

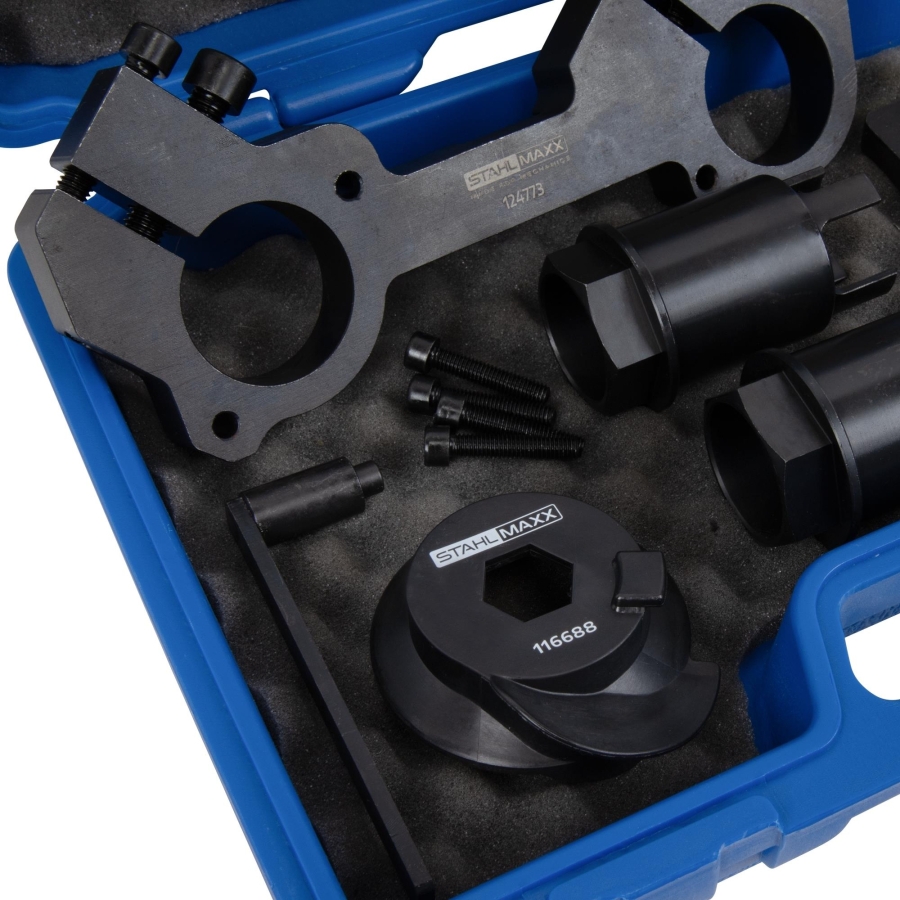

Референтни позиции на коляновия и разпределителните валове
Два фиксатора за коляновия вал покриват приложимите версии, а инструментите за разпределителните валове задават правилното основно положение.
За двигатели EB2/EB3 Gen 3 с верига

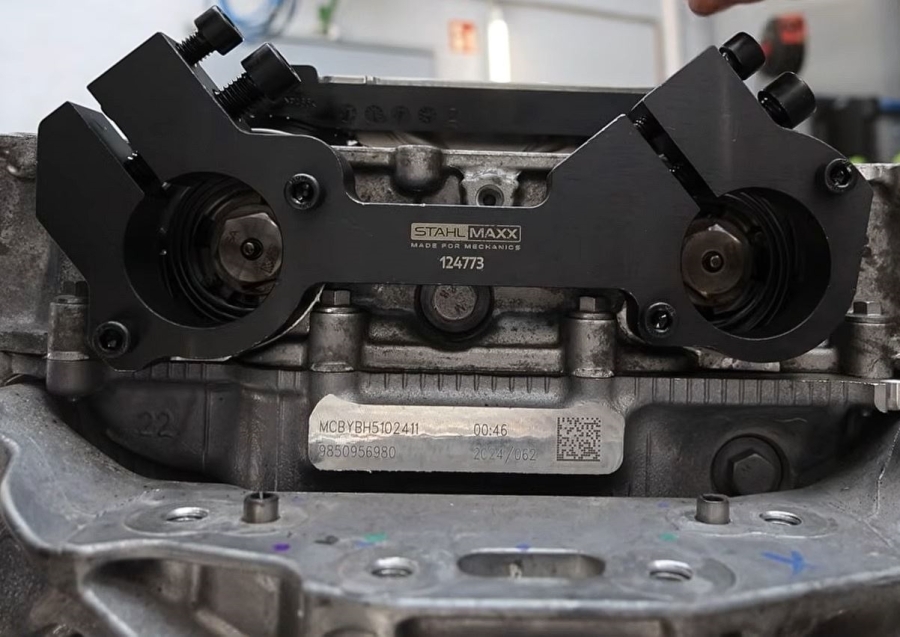

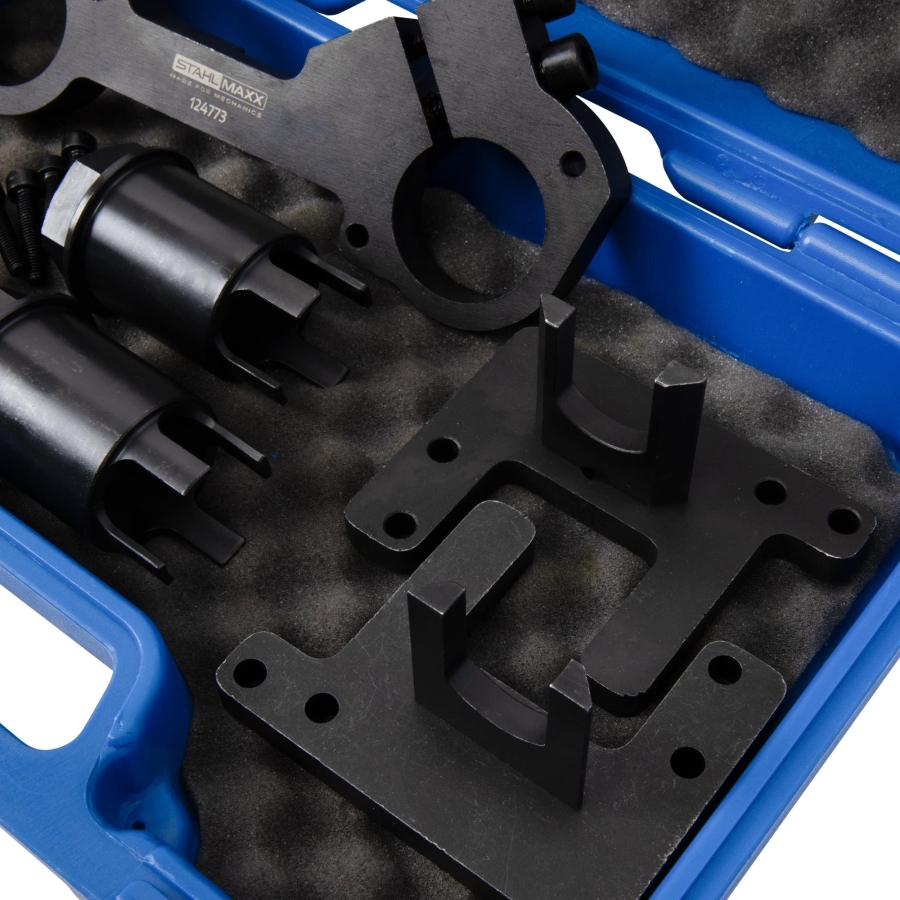

Инструмент за задържане и настройка на фазорегулаторите
Инструментът държи фазорегулаторите при развиване, предварително натягане и окончателно позициониране.
За използване като серия PSA 0109-7B / Stellantis 2000037369
Съдържание накратко
- Два фиксатора за коляновия вал за приложимите конфигурации на двигателя
- Инструменти за фиксиране на разпределителните валове при 1,2-литрови EB2/EB3 Gen 3 с верига
- Инструмент за задържане и настройване на фазорегулаторите
- Специален инструмент за монтаж на еластичен / разтеглив пистов ремък
- Подредено съхранение на целия комплект
Референтни номера: за използване като PSA 0109-7A, серията 0109-7B и свързаните номера; Stellantis 2200008380 и 2000037369.
Оригиналните номера са само за сравнение; това не е оригинален инструмент!
Свързани сервизни операции
Две дейности, които често съпътстват достъпа до ангренажната верига
След свалянето на шайбата и предния капак сервизът може да трябва да поеме високия момент на централния болт или да оцени предния семеринг на коляновия вал. Инструментите за тези операции са отделни и не са включени в комплекта за зацепване.

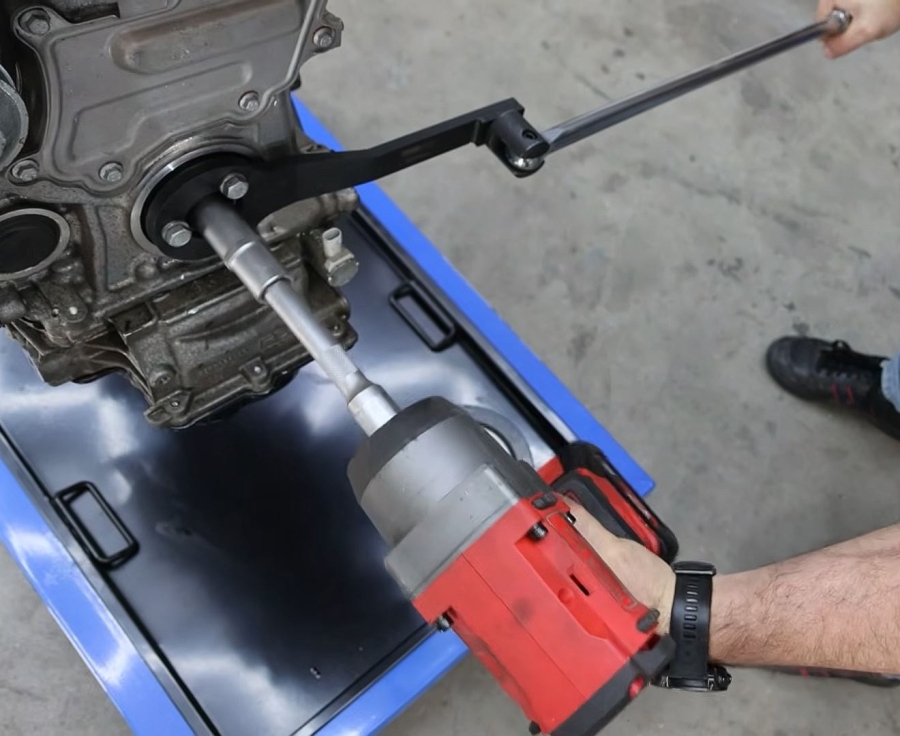

Контраопора за коляновия вал
Специалната контраопора поема високия момент при развиване и затягане. Фиксаторите за зацепване не трябва да се използват вместо инструмент за поемане на въртящия момент.
Вижте контраопората

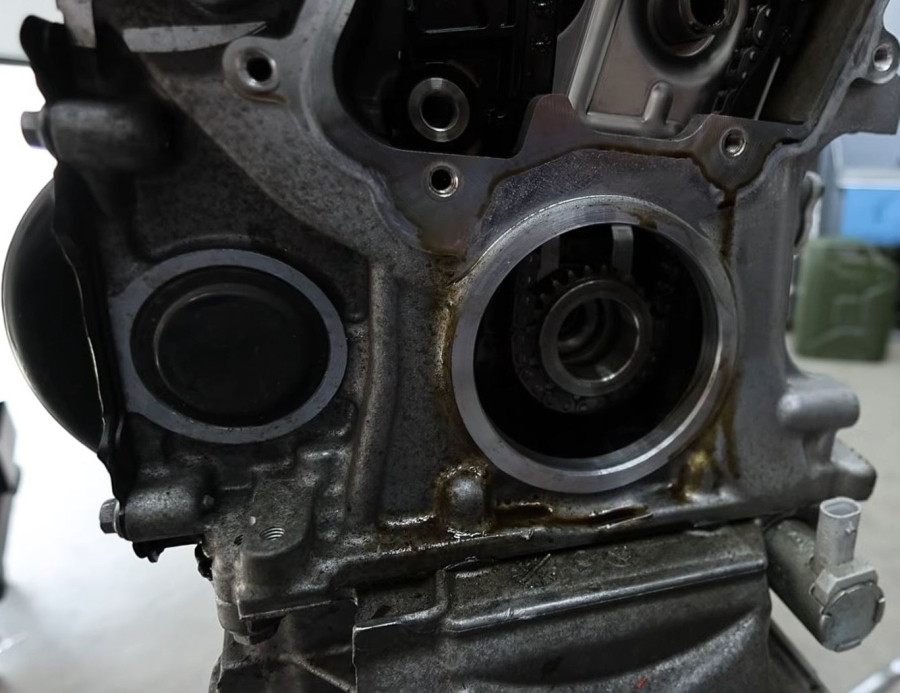

Преден семеринг на коляновия вал
При смяна на семеринга специалният монтажен адаптер го въвежда право и до предписаната дълбочина, без да поврежда уплътнителния ръб.
Вижте инструмента за монтаж на семерингПреди първото стартиране
Финалната проверка трябва да докаже правилното зацепване, а не само да го предполага
- Потвърдени са точният код и версията Gen 3 с ангренажна верига
- Установена е правилната ГМТ на цилиндър 1
- Двата фиксатора на разпределителните валове лежат плътно без усилие
- Фазорегулаторите са подпрени със специалния инструмент
- По-малката блокировка на обтегача е освободена и проверена визуално
- Изпълнени са всички етапи на предварително и окончателно затягане
- Двигателят е превъртян ръчно през предписания контролен цикъл
- Всички фиксатори се монтират естествено във финалната контролна позиция
Семейството двигатели е познато. Процедурата за зацепване не е.
Правилната идентификация и отделният контрол на положението на коляновия вал, разпределителните валове, натоварването на фазорегулаторите и освобождаването на обтегача превръщат ремонта на Gen 3 с верига в повторяем сервизен процес. Специалният комплект обединява тези референтни позиции, вместо да се разчита на импровизирани маркировки или инструменти за по-ранния двигател с ремък в маслена баня.
