Сервизни знания · Скъсани крепежни елементиРазпробиване на скъсани болтове: как да запазите оригиналната резба
Скъсаният болт рядко оставя равна повърхност, подходяща за пробиване. Счупването е наклонено, достъпът е ограничен, а свободно воденото свредло естествено се отклонява. Правилно опреният водач превръща ремонта в центриран, контролиран по дълбочина и повтаряем процес.
Целта не е просто да се отнеме метал. Отворът трябва да остане по оста на крепежния елемент, пробиването да спре на безопасна дълбочина и да се запази възможно най-голяма част от оригиналната вътрешна резба. Ръководството обяснява работния метод и кога да се избере универсалният водач M6–M10 или цялостната нископрофилна система M8/M10.
Механичният проблем
Свредлото следва най-лесния път, а не непременно центъра на болта
Повърхността на скъсания крепежен елемент обикновено има висока и ниска страна и е твърда и неравна. При първия контакт единият режещ ръб на свредлото захваща преди другия. Свредлото се избутва странично и първоначалното отклонение продължава навътре в болта.
Ограниченият достъп утежнява проблема. Ръчно водено свредло, което е само леко наклонено при повърхността, може по-надолу да достигне стената на резбата. След като бъде отнет материал от оригиналната резба, задачата се превръща от изваждане на болт в ремонт на резба или, в най-лошия случай, смяна на компонента.
Здравите отвори или шпилки създават стабилна опора извън повредения крепежен елемент.
Прецизната втулка контролира свредлото още преди режещите му ръбове да достигнат счупването.
Малкият пилотен отвор се разширява на етапи, което намалява страничното натоварване и подобрява контрола.
Създаване на надеждна опора
Една, две или три опорни точки: компонентът определя
Едноточков водач или водач тип „пеперуда“
Универсалната система може да бъде закрепена към един подходящ отвор, когато има само една налична опора. Когато могат да се използват две монтажни точки, регулируемият водач тип „пеперуда“ създава по-широка и стабилна основа.
Предимство за сервиза: адаптерните втулки M6, M8 и M10 и сменяемите водачи за свредла покриват различни монтажни схеми, без да се губи цялата настройка.

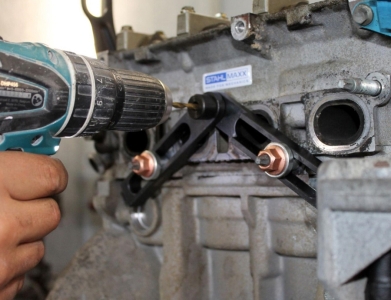

Регулируем водач с три рамена
Нископрофилната система M8/M10 използва околните отвори или стърчащи шпилки за позициониране на три регулируеми рамена. Препоръчва се закрепване в две точки, когато конструкцията го позволява, а останалото рамо носи водача за пробиване.
Предимство за сервиза: свредлата, направляващите втулки и отделните ограничители за дълбочина образуват един контролиран процес на пробиване.
Центрирането трябва да се проверява без прилагане на сила
Водачът трябва да стои стабилно, а направляващата втулка да остане точно над оста на крепежния елемент. Ако втулката трябва да бъде издърпана странично, за да достигне счупването, опорните точки или подредбата на адаптерите трябва да се променят.
Преди пробиване погледнете през втулката от повече от една посока и потвърдете, че планираният отвор остава в сърцевината на болта.
Избор на инструмент
Изберете според размера, монтажната схема и необходимия контрол на дълбочината
| Критерий | Универсален водач M6–M10 | Нископрофилен комплект M8/M10 |
|---|---|---|
| Размери на крепежните елементи | M6, M8 и M10 | Приложения M8 × 1,25 и M10 × 1,5 |
| Закрепване | Едноточков шаблон или регулируем двуточков водач тип „пеперуда“ | Регулируем водач с три рамена, използващ съседни отвори или шпилки |
| Водене на свредлото | Втулки за свредла Ø 3, 4,5 и 6 mm | Направляващи втулки и включени HSS свредла Ø 4, 6,5 и 8,5 mm |
| Контрол на дълбочината | Дълбочината се определя и контролира от техника | Отделен ограничител за всеки диаметър на свредлото |
| Основно предимство | Максимална гъвкавост при различни компоненти и монтажни схеми | Цялостен нископрофилен процес с контролирана дълбочина |
Ниският профил е важен в двигателния отсек
При цилиндрови глави, колектори и връзки на турбокомпресора теоретичната линия за пробиване често е ограничена от преградата, каросерията или монтирани компоненти. Компактният трираменен водач запазва точното центриране при ограничено пространство във височина.
Ограничителите са особено полезни, когато отворът завършва близо до канал за охлаждаща течност, маслена магистрала или тънка задна стена. Те обаче не заменят измерването на компонента.
Работният процес
Контролиран процес от огледа до оценката на резбата
Следващата последователност описва работния принцип. Преди отнемане на материал винаги проверявайте конструкцията на компонента, зададената дълбочина на отвора, необходимия диаметър за разпробиване и ремонтната информация на производителя.
Определете крепежния елемент и огледайте счупването
Потвърдете размера на резбата, видимия диаметър и дали счупването е над, наравно или под повърхността. Отстранете свободната корозия и замърсяванията, без да повреждате околната повърхност.
Изберете здрави опорни точки
Изберете здрави отвори или шпилки, които позволяват водачът да стои без напрежение. Използвайте правилните адаптери M6, M8 или M10 и при възможност създайте стабилно двуточково закрепване.
Определете безопасната дълбочина
Измерете здрав отвор или крепежен елемент, проверете данните на компонента и установете какво се намира зад скъсания болт. Настройте ограничителите, когато избраната система ги включва.
Центрирайте и фиксирайте водача
Позиционирайте втулката точно над оста, затегнете равномерно монтажните точки и проверете центрирането отново, преди да поставите свредлото.
Започнете с най-малкото подходящо свредло
Използвайте подходяща режеща смазка, контролирани обороти и лек натиск. Изваждайте свредлото редовно, за да отстранявате стружките и да не се натрупват във втулката.
Разширявайте поетапно и проверявайте
Преминете към следващия диаметър само ако отворът остава центриран. Спрете на измерената дълбочина, свалете водача и огледайте останалата стена на болта.
Какво трябва да остане след разпробиването на сърцевината?
При центриран отвор и правилно избран краен диаметър във вътрешната резба може да остане тънка обвивка от материала на болта. Според корозията и състоянието на резбата тя често може внимателно да се отдели и извади с кука, шило, отвертка или подходящ метчик.
- Не насилвайте метчика: първо отстранете свободния материал и почистете стружките.
- Проверете цялата резба: запазените горни витки не доказват, че по-дълбоките са неповредени.
- Ремонтирайте само след оценка: използвайте подходящ метод за ремонт, ако оригиналната резба вече не осигурява необходимото захващане или здравина.
Ограничителят е средство за контрол, а не измерване
Ограничителят не позволява на свредлото да премине зададената позиция, но техникът първо трябва да определи правилната настройка. Проверете дълбочината на глухия отвор, дебелината на задната стена и близките канали.
Това е особено важно при цилиндрови глави, двигателни блокове, скоростни кутии и тънкостенни отливки, където няколко милиметра допълнителен ход могат да причинят сериозна повреда.
Контрол на риска в сервиза
Чести грешки и какво могат да причинят
| Риск | Възможно последствие | Правилен контрол |
|---|---|---|
| Използване само на повърхността на счупването за ориентир | Свредлото се измества веднага щом единият режещ ръб захване. | Опирайте водача в здравите околни монтажни точки. |
| Издърпване на неправилно центриран водач чрез крепежите му | Шаблонът се напряга и втулката вече не следва оста на болта. | Променете рамената, адаптерите или опорните точки, докато водачът застане без напрежение. |
| Започване с най-голямото свредло | По-голямо странично натоварване, повече топлина и по-малка възможност за корекция. | Направете воден пилотен отвор и го разширявайте поетапно. |
| Копиране на настройката за дълбочина от подобен компонент | Повреда на канал, задна стена или прецизна повърхност зад болта. | Измерете конкретния компонент и проверете актуалната ремонтна информация. |
| Продължаване след започване на заклинване на свредлото | Счупено свредло, повредена втулка или разширен нецентриран отвор. | Спрете, отстранете стружките, проверете режещите ръбове и отстранете причината. |
Двете системи
Един гъвкав водач и един цялостен нископрофилен комплект
Универсален комплект водачи за скъсани болтове M6–M10
Едноточково и регулируемо закрепване тип „пеперуда“ със сменяеми адаптери и водачи за свредла Ø 3, 4,5 и 6 mm.
Вижте универсалния водач
Нископрофилен комплект водачи за скъсани болтове M8/M10
Регулируем водач с три рамена, центриращи елементи M8/M10, HSS свредла, направляващи втулки и отделни ограничители за дълбочина.
Вижте нископрофилния комплектПреди сглобяване
Проверете ремонта преди монтажа на новия крепежен елемент
- Всички стружки и свободен материал са отстранени
- Оригиналната резба е проверена по цялата използваема дълбочина
- Няма повреда от свредлото по повърхността или задната стена
- Потвърдени са правилният размер и стъпка на резбата
- Резбата е почистена или ремонтирана по подходящия метод
- Проверени са новият крепежен елемент и данните за затягане
Насочете свредлото, преди счупването да го насочи
Стойността на шаблона не е само в това, че държи втулка. Той пренася надеждна опора от здравия компонент към повредения крепежен елемент, така че сервизът да контролира центрирането, етапите и дълбочината и да даде на оригиналната резба най-добър шанс да остане годна.
