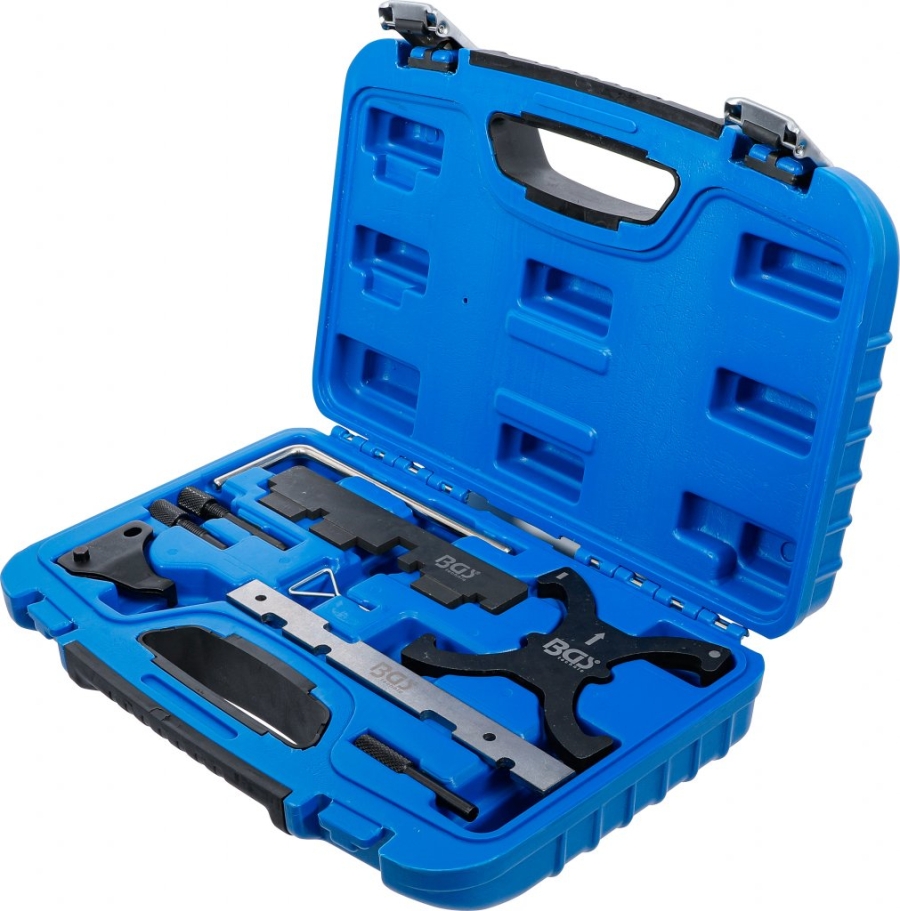

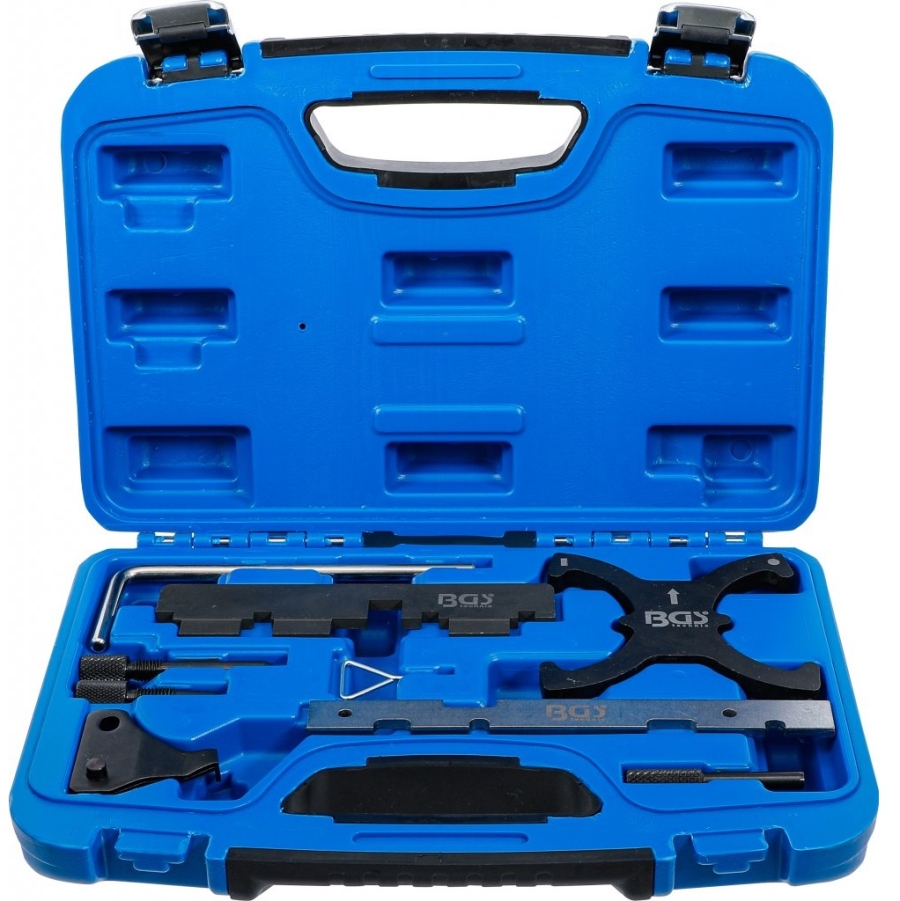

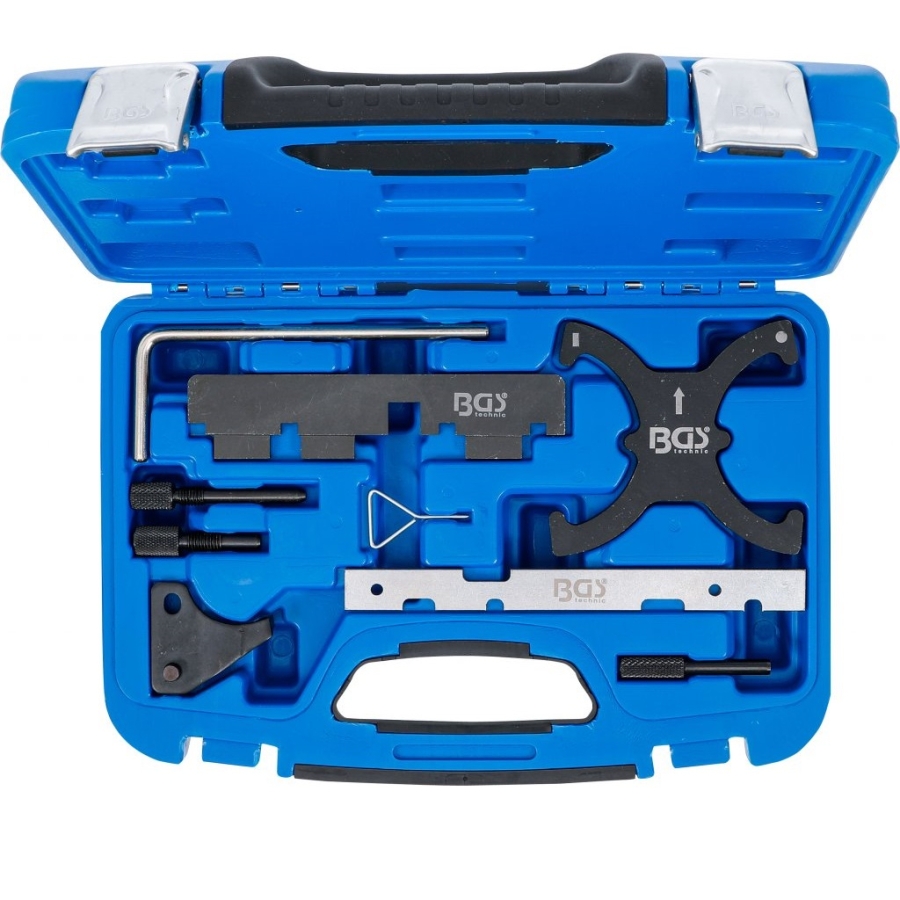

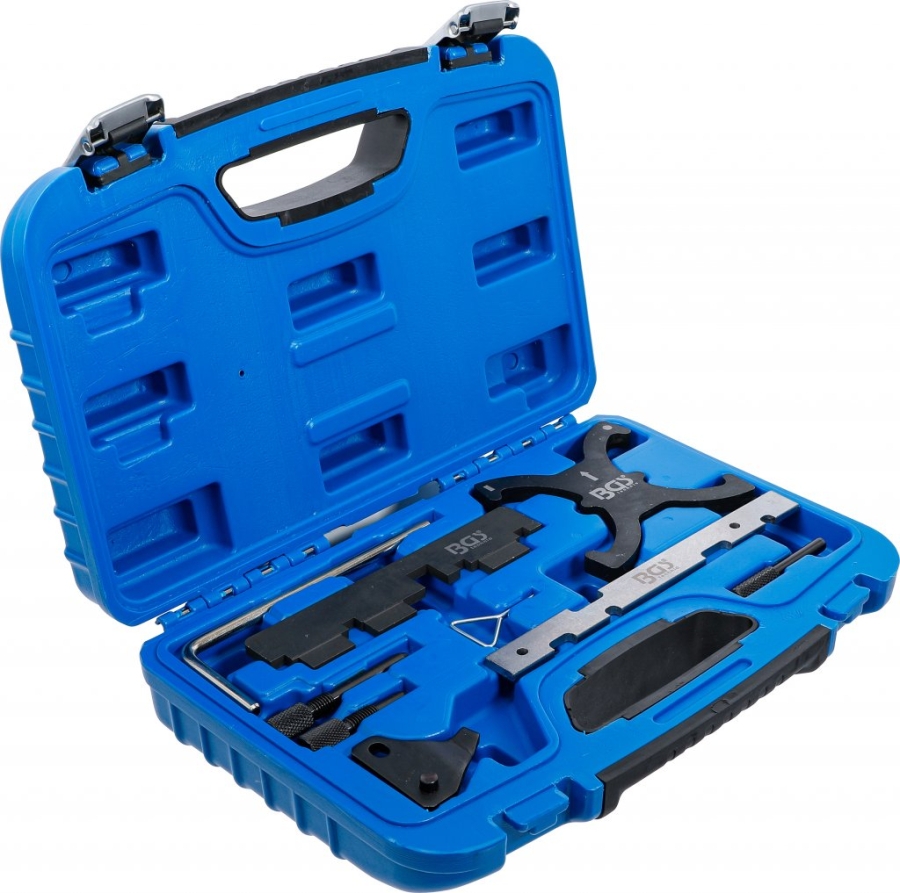

Комплект инструменти за зацепване Fiat, Ford, Opel, Suzuki 1.3 дизел

Този комплект инструменти е предназначен за контрол и настройка на фазите при 1.3L дизелови двигатели, използвани във Fiat, Ford, Opel/Vauxhall и Suzuki.

Използва се при сервизни операции като работа по ангренажна верига, ремонт на двигателя и обслужване, като осигурява точно позициониране на компонентите.

Съвместимост

Fiat:

• Punto 1.3 JTD MultiJet (код 188A9.000, 2003–2007)
• Panda 1.3 JTD MultiJet (кодове 169A1.000, 188A8.000, 2003–2009)
• Idea 1.3 JTD MultiJet (кодове 199A3.000, 188A9.000, 2004–2006)
• Doblo 1.3 JTD MultiJet (код 188A9.000, 2004–2006)
• Doblo Cargo 1.3 JTD (код 188A9.000, 2004–2006)

Opel / Vauxhall:

• Agila 1.3 CDTi (Z13DT, 2003–2008)
• Corsa C 1.3 CDTi (Z13DT, 2003–2007)
• Combo C 1.3 CDTi (Z13DT, 2003–2009)
• Corsa D 1.3 CDTi (Z13DTH, Z13DTJ, 2006–2009)
• Astra H 1.3 CDTi (Z13DTH, 2004–2009)
• Tigra B 1.3 CDTi (Z13DT, 2004–2009)
• Meriva 1.3 CDTi (Z13DT, Z13DTJ, 2004–2009)

Suzuki:

• Ignis 1.3 CDTi (Z13DT, 2003–2009)
• Wagon R 1.3 CDTi (Z13DT, 2003–2009)
• Swift 1.3 CDTi (Z13DT, 2003–2010)

Ford:

• Ka 1.3 TDCi

Функционалност

Комплектът позволява:

• Фиксиране и подравняване на разпределителен и колянов вал
• Сигурно задържане на шайбата на коляновия вал
• Прецизна настройка на фазите
• Надеждно извършване на ремонтни дейности

Съдържание

• Контраключ за шайба на колянов вал (като Fiat OEM 1871000200, Ford OEM 303-1469, Opel/Vauxhall OEM KM-662-C)
• Инструмент за настройка на колянов вал (като Opel/Vauxhall OEM EN 46785, KM 955, Suzuki 09912-38300)
• Инструмент за настройка на разпределителен вал (като Fiat OEM 1871000900, 1860985000, Ford OEM 303-1472, Opel/Vauxhall OEM EN 46781, Suzuki OEM 09917-68610)
• Лост за обтегач на верига (като Fiat OEM 1870900400)
• Инструмент за фиксиране на колянов вал (като Fiat OEM 1870900300, Ford OEM 303-1468)
• Инструмент за настройка на колянов вал, 8 mm (Fiat)

OEM референтни номера

За използване като:

Fiat:
1871000200, 1871000900, 1860985000, 1870900400, 1870900300

Ford:
303-1469, 303-1472, 303-1468

Opel / Vauxhall:
EN 46785, KM 955, EN 46781, KM-662-C

Suzuki:
09912-38300, 09917-68610

Оригиналните номера служат само за сравнение, не става въпрос за оригинален инструмент!

Контраключ за шайба на колянов вал

Контраключът за шайбата на коляновия вал (1) се използва за задържане при развиване на централния болт (лява резба) на фланеца на шайбата.

За монтаж на инструмента трябва да се демонтират 4-те болта на шайбата и самата шайба.

Забележка: Не развивайте централния болт, докато са монтирани инструментите за центровка на разпределителния или коляновия вал, тъй като това може да ги повреди. Винаги използвайте контраключа при развиване и затягане на централния болт.

Лост за обтегач на верига

Лостът за обтегача се използва за фиксиране на ангренажната верига при смяна на уплътнение.

Инструментът се монтира така, че да съвпада със сервизния отвор в капака на двигателя, позволявайки на щифта да действа върху ребрата на водача на веригата.

С помощта на лоста върнете буталото на обтегача, докато влезе в заключено положение.

Уверете се, че обтегачът е напълно изваден (разпънат), преди да го приберете.

Инструменти за настройка на разпределителен вал (2 бр.)

Инструментите за настройка на разпределителния вал се използват за правилно позициониране на валовете. След монтаж разпределителните валове остават в настройваща позиция.

Преди монтаж трябва да се отстранят запушалките. Едната се намира в предната част на капака на клапаните, а другата – в задната част.

За достъп до тях трябва да се повдигнат горивопроводът и кабелният сноп.

Монтирайте инструментите така, че вътрешните шестостенни повърхности да бъдат в хоризонтално положение.

Инструментите са правилно монтирани, когато могат леко да се натиснат навътре.

Забележка: Тези инструменти служат само за подравняване на разпределителните валове, а не за тяхното фиксиране при развиване или затягане на зъбните колела.

Инструменти за настройка на колянов вал

Настройващ щифт (6) за Fiat – Настройващ щифт (5) за Opel и Suzuki

След монтаж инструментите задържат коляновия вал в правилна позиция и осигуряват точно подравняване при монтаж на веригата.

Внимание: Тези инструменти са предназначени само за настройка. Никога не ги използвайте при развиване или затягане на болтове.

Фиксиращ инструмент за колянов вал (от страната на маховика)

Фиксиращият инструмент се използва за задържане на коляновия вал (от страната на маховика) в настройваща позиция.

Прилага се при основен ремонт на двигателя и при демонтиран двигател.

Инструментът се монтира към болтовете за закрепване на маховика, като за целта маховикът трябва да бъде демонтиран.

Спазвайте указанията на производителя на автомобила.
