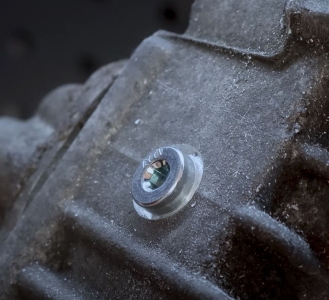

Montarea unui bușon de golire a uleiului la BMW ATC35L
Cum se realizează un orificiu de golire M8 x 1 pentru service fără demontarea cutiei de transfer, controlând adâncimea de găurire, geometria suprafeței de etanșare și șpanul.
ATC35L nu are din fabrică un bușon pentru golirea uleiului. Prin urmare, un schimb convențional de ulei poate necesita demontarea sau manipularea amplă a cutiei de transfer. Acest sistem utilizează un șablon dedicat carcasei, o sculă ghidată pentru găurire și frezare, un tarod M8 x 1 și un bușon cu etanșare pentru a crea un punct de service repetabil, cu cutia de transfer montată pe autovehicul.
Reparația este destinată atelierelor profesionale. Identificarea corectă a cutiei, controlul șpanului, utilizarea uleiului specificat și respectarea informațiilor BMW aplicabile pentru reparație rămân esențiale.
De ce contează starea uleiului din ATC35L
O cutie de transfer poate fi descrisă ca având umplere pe viață, însă lubrifiantul funcționează în continuare în condiții de temperatură, sarcină și contaminare.
ATC35L distribuie cuplul în sistemele BMW xDrive și conține componente de fricțiune a căror funcționare depinde de starea corectă a lubrifiantului. În exploatare, uleiul este afectat de vechime, cicluri termice repetate, particule rezultate din uzura materialului de fricțiune al ambreiajului și oxidare provocată de umiditate. Pe măsură ce contaminarea și vâscozitatea se modifică, uleiul își pierde capacitatea de a asigura o lubrifiere constantă și o funcționare corectă a ambreiajului.
Ce schimbă această modificare
Modificarea nu schimbă principiul de funcționare al cutiei de transfer. Ea creează un punct de golire poziționat corect și etanșat, astfel încât uleiul să poată fi înlocuit mai eficient la operațiunile viitoare de service.
Cerință pentru o reparație profesională
Procedura modifică permanent carcasa cutiei de transfer. Nu începeți până când unitatea nu este identificată cu certitudine ca ATC35L, șablonul nu se așază fără interferențe, iar atelierul nu poate controla adâncimea de găurire, șpanul, curățarea și umplerea. Dacă nu pot fi asigurate accesul corespunzător sau controlul contaminării, demontarea și repararea pe banc reprezintă metoda mai sigură.
Cum asigură scula dedicată carcasei precizia reparației
Rezultatul depinde de mai mult decât simpla găurire a unui orificiu: poziția, adâncimea, suprafața de etanșare și alinierea filetului trebuie controlate.
Un singur sistem ghidat pentru patru operațiuni critice
Suportul de montare se poziționează pe puncte definite ale carcasei ATC35L. Bucșa de ghidare susține apoi scula combinată din carbură pentru găurire și frezare la unghiul necesar și îi limitează adâncimea de lucru.
- Poziționează punctul de golire în zona corectă a carcasei
- Controlează alinierea și adâncimea maximă de găurire
- Realizează orificiul în carcasă
- Frezează o suprafață inelară plană pentru garnitura bușonului
- Realizează o teșitură interioară de intrare pentru tarodul M8 x 1
Înainte de începerea reparației
Regula pentru controlul șpanului
Acoperiți burghiul, zona de frezare și tarodul cu o vaselină adecvată, de exemplu vaselină CS. Vaselina reține cantitatea redusă de șpan în canalele sculei. Retrageți și curățați periodic scula, curățați zona de contact dintre bucșa de ghidare și adaptorul unghiular și orientați aerul comprimat în direcția opusă orificiului carcasei. Nu suflați niciodată șpan liber în interiorul cutiei de transfer.
Montarea bușonului pe ATC35L pas cu pas
Respectați instrucțiunile actuale ale kitului și datele de reparație ale autovehiculului. Secvența de mai jos explică rolul fiecărei operațiuni.
Notă importantă privind imaginile
În unele fotografii carcasa este deschisă sau demontată, pentru ca poziția de găurire și geometria finală să fie vizibile clar. Scula este concepută pentru efectuarea modificării cu cutia de transfer montată, atunci când accesul, identificarea și controlul contaminării sunt corespunzătoare.
Identificați și pregătiți poziția de montare
Curățați carcasa și punctele de contact ale șablonului. Verificați identificarea cutiei de transfer și inspectați zona de lucru pentru deteriorări anterioare, fisuri sau interferențe. Șablonul trebuie să se așeze complet pe suprafețele sale de poziționare, fără joc și fără a fi forțat.
Fixați șablonul unghiular de găurire
Fixați suportul șablonului în punctele prevăzute ale carcasei ATC35L. Strângeți-l uniform, astfel încât axa de ghidare să nu se poată deplasa. Înșurubați bucșa de ghidare în suport până la opritorul proiectat, apoi verificați din nou dacă întregul ansamblu este rigid și așezat corect.
Ungeți, găuriți și frezați carcasa
Aplicați vaselină adecvată pe muchiile de tăiere ale burghiului și frezei. Introduceți scula combinată prin bucșa de ghidare și prelucrați la o turație controlată, fără sarcină laterală. Avansați numai până când opritorul de adâncime integrat ajunge în poziția prevăzută. Nu continuați să forțați scula după atingerea opritorului.
Retrageți scula și goliți uleiul vechi
Retrageți cu atenție scula de tăiere, astfel încât vaselina și șpanul captat să rămână în canalele acesteia. Curățați scula și componentele de ghidare, apoi lăsați uleiul vechi din cutia de transfer să se scurgă complet prin noul orificiu într-un recipient curat. Verificați uleiul evacuat și zona prelucrată pentru particule neobișnuite.
Tăiați filetul M8 x 1
Aplicați vaselină pe tarodul de finisare M8 x 1 inclus. Mențineți-l aliniat cu orificiul pregătit și filetați progresiv, rotindu-l înapoi când este necesar pentru ruperea așchiei. Scoateți, curățați și ungeți din nou tarodul după necesitate. Nu forțați un tarod încărcat și nu permiteți împingerea șpanului în interiorul carcasei.
Curățați, montați și strângeți bușonul
Îndepărtați toată vaselina accesibilă și întregul șpan, curățați suprafața de etanșare frezată și verificați noul filet. Montați unul dintre bușoanele M8 x 1 incluse, cu un inel de etanșare nedeteriorat. Strângeți bușonul la 10–15 Nm, dacă instrucțiunile actuale ale kitului nu specifică o valoare revizuită. Nu strângeți excesiv în carcasa din aluminiu.
Umplerea cutiei de transfer
Umpleți prin orificiul superior original folosind un adaptor de umplere în formă de cârlig și o pompă manuală. Mențineți autovehiculul la nivel și utilizați exact uleiul pentru cutia de transfer, cantitatea de umplere sau procedura de stabilire a nivelului specificate pentru autovehicul. Montați bușonul original de umplere conform datelor actuale de reparație, curățați carcasa și verificați ambele bușoane pentru scurgeri.
Verificări finale în atelier
Înainte de coborârea autovehiculului
- Verificați dacă bușonul de golire se așază uniform pe suprafața de etanșare frezată
- Verificați dacă inelul de etanșare este montat și nu s-a deplasat
- Confirmați nivelul corect al uleiului și montarea bușonului de umplere
- Îndepărtați toate sculele, protecțiile și materialele folosite pentru controlul contaminării
După reparație
- Puneți autovehiculul în funcțiune numai conform procedurii de service aplicabile
- Verificați noul punct de golire și bușonul original de umplere pentru scurgeri
- Înregistrați tipul uleiului, data reparației și cuplul de strângere al bușonului montat
- Informați clientul că viitoarele schimburi de ulei sunt acum posibile prin bușonul montat ulterior
Compatibilitatea ATC35L și aplicațiile pe autovehicule
Lista modelelor este doar orientativă. Confirmați cutia de transfer montată înainte de prelucrare.
| Cutie de transfer | Numere de referință BMW | Regulă de verificare |
|---|---|---|
| ATC35L | 27105A371F3 27105A4A093 27108612557 27108643150 |
Confirmați denumirea și carcasa înainte de montarea șablonului. Un șasiu din listă poate utiliza componente diferite ale sistemului de transmisie, în funcție de versiune și data fabricației. |
Familii de modele BMW compatibile
Compatibilitatea depinde de cutia de transfer montată, nu doar de denumirea modelului. Verificați întotdeauna identificarea cutiei de transfer și informațiile BMW actuale privind piesele sau reparația.
Kit pentru montarea unui bușon de golire pe ATC35L
Un sistem de atelier pentru pregătirea precisă a carcasei și pentru operațiuni viitoare de service simplificate.
Conținutul pachetului
- Suport-șablon unghiular pentru găurire
- Bucșă de ghidare pentru găurire
- Sculă din carbură pentru găurire și frezare, cu opritor de adâncime
- Tarod de finisare M8 x 1
- Cinci bușoane de golire M8 x 1 cu inele de etanșare
- Cutie robustă pentru depozitare
Informații pentru atelier
- Cod produs Lucaro: 123205
- Bușoane de schimb, set de 5 bucăți: nr. art. 123204
- Referință sculă: pentru utilizare ca BMW 27105B8C3E4
- Sculă Stahlmaxx pentru atelier, fabricată cu precizie
- Componentele individuale sunt disponibile separat la nevoie
Numerele originale sunt menționate numai în scop comparativ. Aceasta nu este o sculă originală BMW.
Întrebări frecvente
Răspunsuri practice pentru planificarea modificării ATC35L în atelier.
Se poate monta bușonul fără demontarea cutiei de transfer?
Da. Șablonul unghiular dedicat carcasei este conceput pentru a ghida reparația cu ATC35L montată, cu condiția ca atelierul să dispună de acces adecvat și să poată controla în siguranță alinierea, adâncimea, șpanul și curățarea.
Kitul se potrivește fiecărui BMW xDrive din lista de modele?
Nu presupuneți compatibilitatea numai pe baza codului șasiului. Modelele enumerate pot avea cutii de transfer diferite în funcție de transmisie, motor, data fabricației și piață. Confirmați înainte de prelucrare că unitatea montată este ATC35L.
De ce trebuie aplicată vaselină pe burghiu, freză și tarod?
Vaselina reține cantitatea redusă de șpan în canalele de tăiere, facilitând îndepărtarea controlată și curățarea. În demonstrații pot fi prezentate scule uscate pentru a face vizibilă cantitatea de șpan, însă în utilizarea reală din atelier trebuie aplicată întotdeauna o vaselină adecvată.
Cu ce cuplu se strânge noul bușon de golire?
Conform informațiilor actuale despre produs, bușonul M8 x 1 cu etanșare inclus se strânge la 10–15 Nm. Respectați întotdeauna eventualele instrucțiuni actualizate furnizate cu kitul și evitați strângerea excesivă în carcasa din aluminiu.
Cum se umple ATC35L după modificare?
Umplerea se realizează prin orificiul superior original, de regulă cu un adaptor de umplere în formă de cârlig și o pompă manuală. Utilizați exact uleiul și procedura de stabilire a nivelului specificate pentru autovehicul și mențineți autovehiculul la nivel.
Bușoanele de schimb pot fi comandate separat?
Da. Bușoanele M8 x 1 cu inele de etanșare sunt disponibile ca set de schimb cu cinci bucăți, nr. art. 123204.
