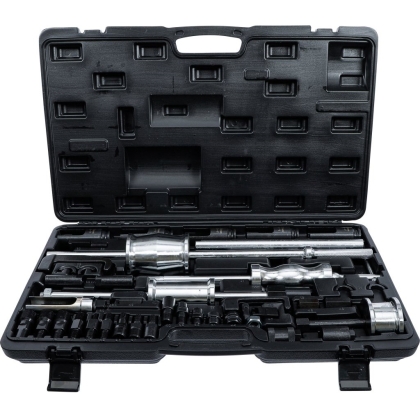

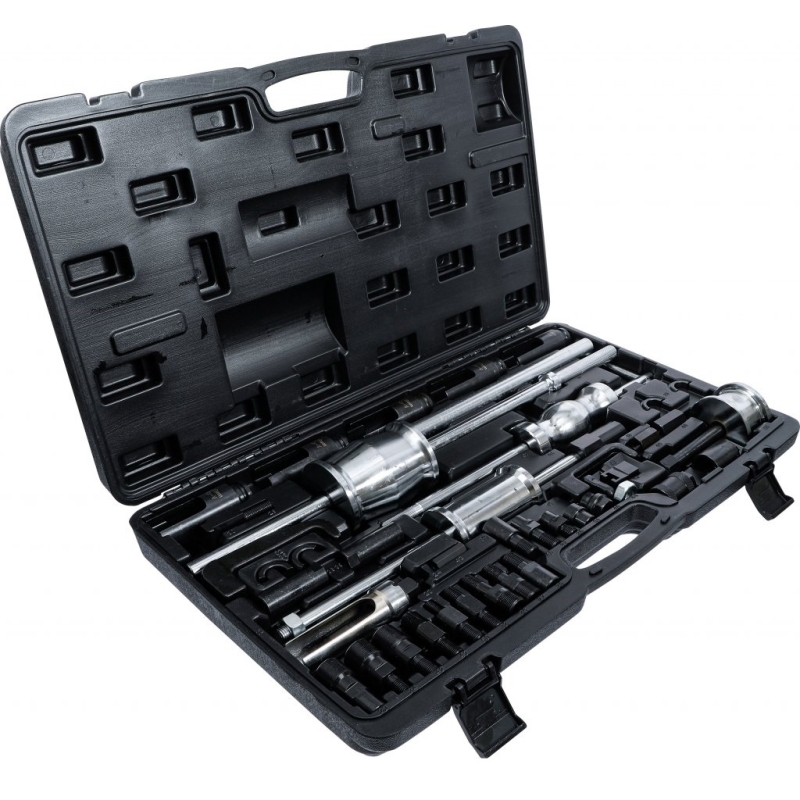

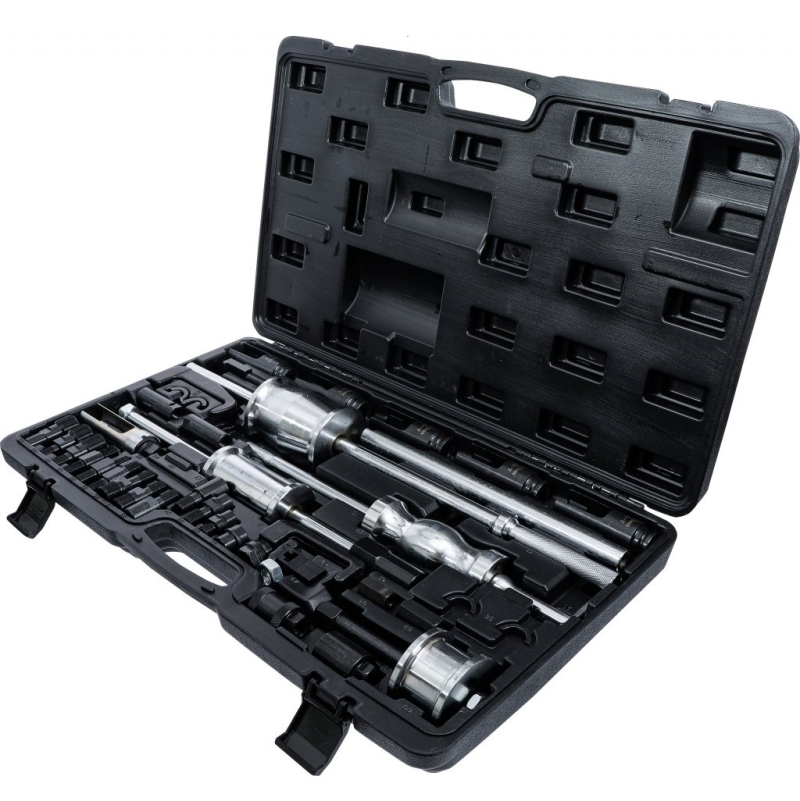

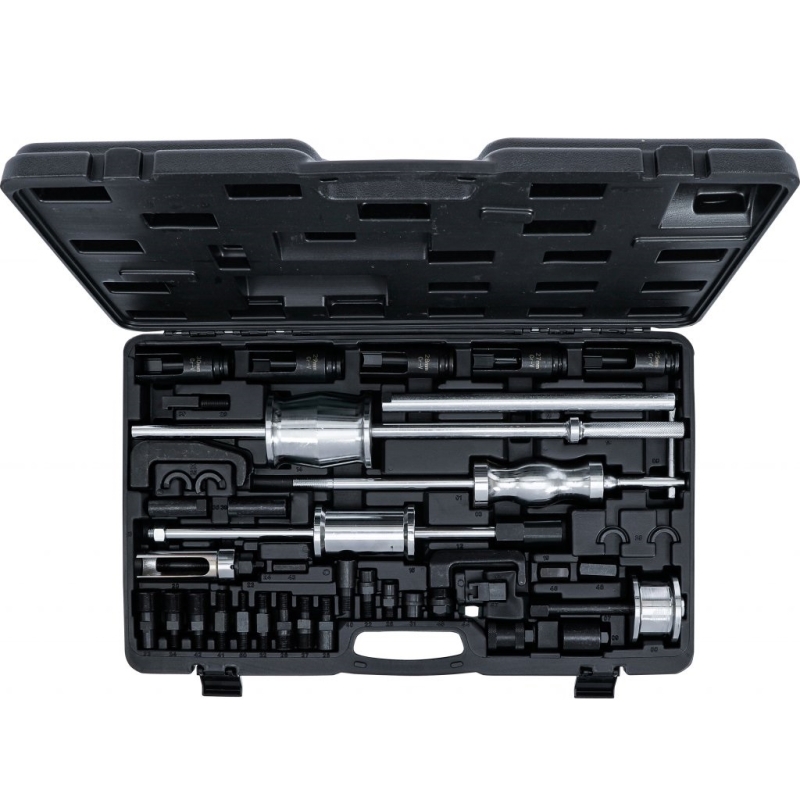

Set extractor injectoare

Acest set de extragere a injectorului este conceput pentru montaj și demontare sigură și eficientă a injectoarelor diesel. Cu o gamă completă de adaptoare, ciocane culisante și unelte speciale, setul acoperă cele mai comune tipuri de injectoare de pe piață și este adaptat pentru uz profesional.

Construcția permite extragerea internă și externă, oferind flexibilitate maximă chiar și pentru injectoare blocate sau greu accesibile. Instrument indispensabil pentru ateliere auto, reconstrucții de motoare și lucrări avansate la motoare diesel.

Caracteristici

• Compatibil cu majoritatea injectoarelor diesel

• Permite extragere internă și externă

• Ciocane culisante puternice pentru extragere eficientă

• Gamă largă de adaptoare și manșoane

• Construit pentru uz profesional frecvent

Aplicații

• Îndepărtarea injectoarelor corodate sau blocate

• Întreținerea și repararea motoarelor diesel

• Ateliere, reconstrucții de motoare și lucrări specializate diesel

Conținut tehnic

Ciocane culisante:

• 1,6 kg – 160 mm lungime

• 2,7 kg – 460 mm lungime

• 5,1 kg – 600 mm lungime

Clesti pentru extragere cu furcă:

• 13,7 × 18 mm – 105 mm lungime

• 12,7 × 19 mm – 130 mm lungime

Bucși hexagonale feliabile:

• Lungime: 100 mm

• Pătrat: 12,5 mm (1/2")

• Dimensiuni: 25, 27, 28, 29, 30 mm

Extractor injector în formă de manșon:

• Diametru exterior: 35 mm

• Diametru interior: 29 mm

Spindel:

• M17 × 1,0 filet exterior

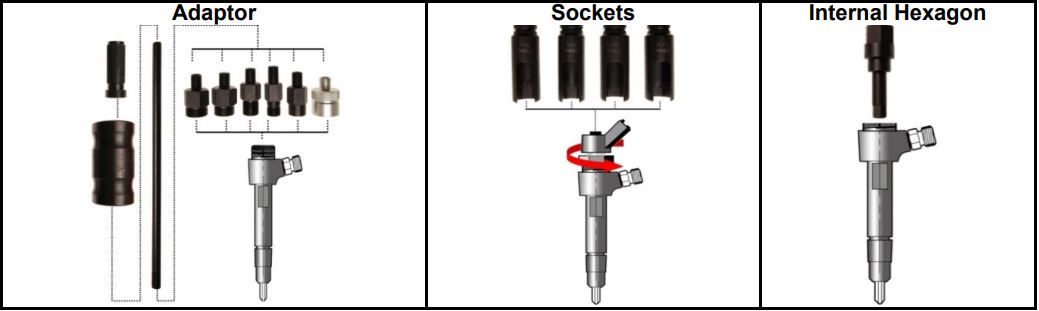

Adaptoare pentru extragere – filet exterior:

• M27 × 1,0 (3 buc)

• M25 × 1,0

Adaptoare pentru extragere – filet interior:

• M27 × 1,0 (3 buc)

Adaptor pentru ciocan culisant:

• Pentru extragere internă, externă și cu clește

ATENȚIE

Folosiți întotdeauna adaptorul cu filet exterior, dacă este posibil. Adaptorul cu filet interior se utilizează pentru injectoare foarte strânse sau atunci când adaptorul cu filet exterior nu poate fi montat. Înainte de a lucra la sistemele de combustibil, asigurați-vă că sistemul nu este sub presiune. Pentru informații despre reducerea presiunii și deconectarea/conectarea liniilor electrice, consultați literatura de service specifică vehiculului.

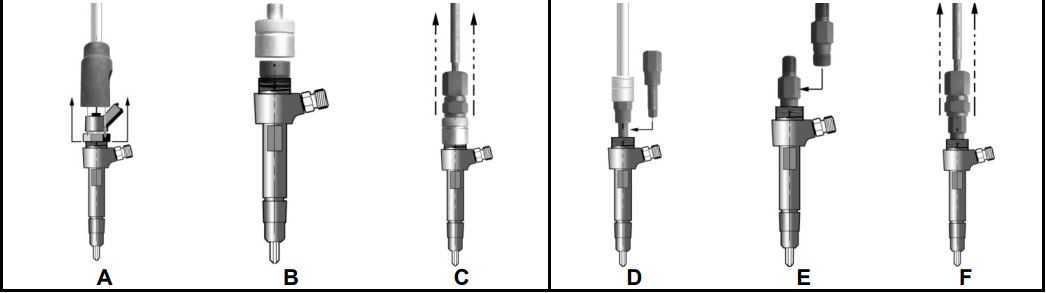

UTILIZARE

Adaptor filet exterior

1. Demontați unitatea electrică de pe injector (vezi A).

2. Înșurubați adaptorul cu filet exterior pe injector (vezi B).

3. Conectați ciocanul culisant la adaptorul cu filet exterior (vezi C).

4. Injectorul poate fi acum îndepărtat cu lovituri controlate ale ciocanului culisant.

5. Se recomandă înlocuirea injectoarelor demontate cu unele noi.

6. Urmați toate instrucțiunile de asamblare și siguranță ale producătorului.

Adaptor filet interior

1. Demontați unitatea electrică de pe injector.

2. Scoateți inelul intern de reținere cu bitul hexagonal special, rotind în sens invers acelor de ceas (vezi D).

3. Înșurubați adaptorul cu filet interior în injector (vezi E).

4. Conectați ciocanul culisant la adaptorul cu filet interior (vezi F).

5. Injectorul poate fi acum îndepărtat cu lovituri ale ciocanului culisant.

6. Se recomandă înlocuirea injectoarelor demontate cu unele noi.

7. Urmați toate instrucțiunile de asamblare și siguranță ale producătorului.

IMPORTANT

Pentru protecția filetelor, toate elementele de fixare trebuie strânse bine.
