Set reglare distribuție motor BMW N20 / N26

Acest set este destinat reglării și blocării precise a distribuției la motoarele BMW N20 și N26 pe benzină. Este compatibil cu o gamă largă de modele BMW echipate cu aceste motoare turbo cu 4 cilindri.

Coduri motor compatibile:
N20B16A, N20B20A, N20B20B, N20B20C, N20B20D, N26B20A

Funcționalitate

Setul permite poziționarea exactă a arborelui cu came, pretensionarea corectă a lanțului de distribuție și reglarea precisă a roților senzori. Asigură sincronizarea corectă a componentelor motorului și reduce riscul de erori în timpul operațiunilor de service și reparație.

Conținut

✔ 1 x dispozitiv reglare arbore cu came ca 83302212831
✔ 1 x sculă pretensionare lanț distribuție (cod art. 118790A) ca BMW 119340
✔ 1 x dispozitiv reglare roți senzori ca 83302212830
✔ 1 x pin blocare volantă / placă antrenare ca 83302219548

Numerele originale sunt doar pentru referință. Acesta nu este un produs OEM.

Aceste instrucțiuni descriu operațiile necesare pentru reglarea poziției arborilor cu came și a arborelui cotit, care trebuie efectuate după demontarea chiulasei, arborilor cu came sau a lanțului de distribuție.

Pentru motoarele echipate cu distribuție variabilă a supapelor (VVT / VANOS), se recomandă marcarea componentelor de antrenare ale arborilor cu came înainte de demontare.

Notă: Pentru demontarea / montarea lanțului de distribuție, este necesară demontarea băii de ulei.
Informații suplimentare pot fi găsite în documentația producătorului.

REGLAREA DISTRIBUȚIEI MOTORULUI

1. Demontați capacul supapelor și aduceți cilindrul 1 la punctul mort superior (PMS) pe cursa de aprindere.
(Cilindrul 1 se află pe partea lanțului de distribuție.)

Demontați placa de acoperire de pe blocul motor și instalați unealta (1).
Asigurați-vă că unealta este poziționată corect.

2. Asigurați-vă că fețele plane (profilurile) de pe arborele cu came de admisie la cilindrul 1 sunt în poziția corectă și că numărul piesei de pe arbore este vizibil (Fig. 1).

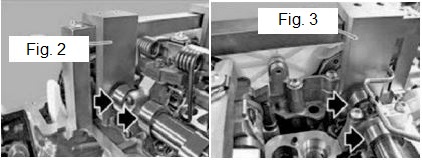

3. Montați unealta (2) pe arborele cu came de admisie (Fig. 2).
Asigurați-vă că unealta de aliniere se potrivește corect pe fețele plane ale arborelui.

Repetați procedura pentru arborele cu came de evacuare (Fig. 3).

Notă: Dacă unealta de aliniere a arborelui cu came nu poate fi montată, poziția arborelui este incorectă.

4. Fixați unealta (3) cu șuruburi (Fig. 4).
Introduceți știfturile de blocare ale uneltei (3).

Notă: Dacă știfturile nu pot fi introduse, poziția roții de impuls (roții senzorului) este incorectă.

REGLAREA VANOS

5. Slăbiți șuruburile de fixare ale regulatoarelor arborilor cu came (VANOS) (Fig. 5) și rotiți arborii până când unealta (3) poate fi montată.

PRETENSIONAREA LANȚULUI DE DISTRIBUȚIE

6. Slăbiți fixarea întinzătorului lanțului de distribuție (Fig. 6).

7. Montați unealta (4) și înșurubați șurubul de reglaj până când ajunge în contact cu ghidajul lanțului de distribuție.
Nu strângeți excesiv șurubul de reglaj.

Pretensionați lanțul folosind unealta (4) și o cheie dinamometrică (nu este inclusă) la cuplul specificat.

8. Strângeți șuruburile regulatoarelor arborilor cu came la cuplul și unghiul specificat.

9. Demontați toate uneltele și montați întinzătorul lanțului de distribuție.

10. Rotiți arborele cotit două rotații complete în sensul acelor de ceasornic și verificați din nou timingul distribuției.
Asigurați-vă că toate uneltele de reglaj sunt poziționate corect.

11. Dacă distribuția este reglată corect, demontați toate uneltele și asamblați complet motorul.

Notă:
Dacă sunt necesare lucrări suplimentare la arborele de echilibrare sau la antrenarea pompei de ulei, sunt necesare unelte speciale suplimentare.

BMW 1 (F20) (07.2011 - 06.2019) 120 i Active Flex (184 hp, 135 kW)

BMW 1 (F20) (07.2011 - 06.2019) 125 i (218 hp, 160 kW)

BMW 1 (F20) (07.2011 - 06.2019) 125 i (238 hp, 175 kW)

BMW 1 (F20) (07.2011 - 06.2019) 125 i Active Flex (218 HP, 160 kW)

BMW 1 (F21) (12.2011 - 12.2019) 120 i Active Flex (184 HP, 135 kW)

BMW 1 (F21) (12.2011 - 12.2019) 125 i (218 HP, 160 kW)

BMW 1 (F21) (12.2011 - 12.2019) 125 i (238 HP, 175 kW)

BMW 1 (F21) (12.2011 - 12.2019) 125 i Active Flex (218 HP, 160 kW)

BMW 2 Cabriolet (F23) (03.2014 - 07.2016) 220 i (184 HP, 135 kW)

BMW 2 Cabriolet (F23) (03.2014 - 07.2016) 228 i (245 hp, 180 kW)

BMW 2 Cabriolet (F23) (03.2014 - 07.2016) 228 i xDrive (245 HP, 180 kW)

BMW 2 Coupe (F22, F87) (10.2012 - 06.2018) 220 i (184 HP, 135 kW)

BMW 2 Coupe (F22, F87) (10.2012 - 06.2018) 228 i (243 hp, 179 kW)

BMW 2 Coupe (F22, F87) (10.2012 - 06.2018) 228 i (245 hp, 180 kW)

BMW 2 Coupe (F22, F87) (10.2012 - 06.2018) 228 i xDrive (245 HP, 180 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 320 i (182 HP, 134 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 320 i (184 HP, 135 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 320 i ActiveFlex (184 HP, 135 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 320 i xDrive (182 HP, 134 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 320 i xDrive (184 HP, 135 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 328 i (245 hp, 180 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 328 i ActiveFlex (245 HP, 180 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 328 i xDrive (243 HP, 179 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 328 i xDrive (245 HP, 180 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 328i (218 HP, 160 kW)

BMW 3 Cabriolet (E93) (05.2006 - 12.2013) 328 i (243 hp, 179 kW)

BMW 3 Gran Turismo (F34) (11.2012 - 02.2018) 320 i (163 hp, 120 kW)

BMW 3 Gran Turismo (F34) (11.2012 - 02.2018) 320 i (184 hp, 135 kW)

BMW 3 Gran Turismo (F34) (11.2012 - 02.2018) 320 i xDrive (163 HP, 120 kW)

BMW 3 Gran Turismo (F34) (11.2012 - 02.2018) 320 i xDrive (184 HP, 135 kW)

BMW 3 Gran Turismo (F34) (11.2012 - 02.2018) 328 i (245 hp, 180 kW)

BMW 3 Gran Turismo (F34) (11.2012 - 02.2018) 328 i xDrive (245 HP, 180 kW)

BMW 3 Touring (F31) (07.2012 - 06.2019) 320 i (163 hp, 120 kW)

BMW 3 Touring (F31) (07.2012 - 06.2019) 320 i (184 hp, 135 kW)

BMW 3 Touring (F31) (07.2012 - 06.2019) 320 i xDrive (163 HP, 120 kW)

BMW 3 Touring (F31) (07.2012 - 06.2019) 320 i xDrive (184 HP, 135 kW)

BMW 3 Touring (F31) (07.2012 - 06.2019) 328 i (245 hp, 180 kW)

BMW 3 Touring (F31) (07.2012 - 06.2019) 328 i xDrive (245 HP, 180 kW)

BMW 4 Cabriolet (F33, F83) (10.2013 - 12.2018) 420 i (163 HP, 120 kW)

BMW 4 Cabriolet (F33, F83) (10.2013 - 12.2018) 420 i (184 hp, 135 kW)

BMW 4 Cabriolet (F33, F83) (10.2013 - 12.2018) 428 i (243 HP, 179 kW)

BMW 4 Cabriolet (F33, F83) (10.2013 - 12.2018) 428 i (245 HP, 180 kW)

BMW 4 Cabriolet (F33, F83) (10.2013 - 12.2018) 428 i xDrive (243 HP, 179 kW)

BMW 4 Cabriolet (F33, F83) (10.2013 - 12.2018) 428 i xDrive (245 HP, 180 kW)

BMW 4 Coupe (F32, F82) (07.2013 - 06.2019) 420 i (184 HP, 135 kW)

BMW 4 Coupe (F32, F82) (07.2013 - 06.2019) 420 i xDrive (163 HP, 120 kW)

BMW 4 Coupe (F32, F82) (07.2013 - 06.2019) 420 i xDrive (184 HP, 135 kW)

BMW 4 Coupe (F32, F82) (07.2013 - 06.2019) 428 i (243 HP, 179 kW)

BMW 4 Coupe (F32, F82) (07.2013 - 06.2019) 428 i (245 HP, 180 kW)

BMW 4 Coupe (F32, F82) (07.2013 - 06.2019) 428 i xDrive (243 HP, 179 kW)

BMW 4 Coupe (F32, F82) (07.2013 - 06.2019) 428 i xDrive (245 HP, 180 kW)

BMW 4 Gran Coupe (F36) (03.2014 - 02.2018) 420 i (163 hp, 120 kW)

BMW 4 Gran Coupe (F36) (03.2014 - 02.2018) 420 i (184 hp, 135 kW)

BMW 4 Gran Coupe (F36) (03.2014 - 02.2018) 420 i xDrive (163 HP, 120 kW)

BMW 4 Gran Coupe (F36) (03.2014 - 02.2018) 420 i xDrive (184 HP, 135 kW)

BMW 4 Gran Coupe (F36) (03.2014 - 02.2018) 428 i (243 hp, 179 kW)

BMW 4 Gran Coupe (F36) (03.2014 - 02.2018) 428 i (245 hp, 180 kW)

BMW 4 Gran Coupe (F36) (03.2014 - 02.2018) 428 i xDrive (243 HP, 179 kW)

BMW 4 Gran Coupe (F36) (03.2014 - 02.2018) 428 i xDrive (245 HP, 180 kW)

BMW 5 (F10) (01.2009 - 10.2016) 520 i (163 hp, 120 kW)

BMW 5 (F10) (01.2009 - 10.2016) 520 i (170 hp, 125 kW)

BMW 5 (F10) (01.2009 - 10.2016) 520 i (184 hp, 135 kW)

BMW 5 (F10) (01.2009 - 10.2016) 528 i (218 hp, 160 kW)

BMW 5 (F10) (01.2009 - 10.2016) 528 i (245 hp, 180 kW)

BMW 5 (F10) (01.2009 - 10.2016) 528 i xDrive (245 hp, 180 kW)

BMW 5 Gran Turismo (F07) (01.2009 - 02.2017) 528 i (245 hp, 180 kW)

BMW 5 Touring (F11) (11.2009 - 02.2017) 520 i (163 hp, 120 kW)

BMW 5 Touring (F11) (11.2009 - 02.2017) 528 i (245 hp, 180 kW)

BMW 5 Touring (F11) (11.2009 - 02.2017) 528 i xDrive (245 HP, 180 kW)

BMW X1 (E84) (03.2009 - 06.2015) sDrive 16 i (143 hp, 105 kW)

BMW X1 (E84) (03.2009 - 06.2015) sDrive 20 i (184 hp, 135 kW)

BMW X1 (E84) (03.2009 - 06.2015) sDrive 20 i Flex (184 HP, 135 kW)

BMW X1 (E84) (03.2009 - 06.2015) sDrive 28 i (245 hp, 180 kW)

BMW X1 (E84) (03.2009 - 06.2015) xDrive 20 i (184 hp, 135 kW)

BMW X1 (E84) (03.2009 - 06.2015) xDrive 28 i (245 hp, 180 kW)

BMW X1 (E84) (03.2009 - 06.2015) xDrive 28 i Flex (245 HP, 180 kW)

BMW X3 (F25) (09.2010 - 08.2017) sDrive 20 i (170 hp, 125 kW)

BMW X3 (F25) (09.2010 - 08.2017) sDrive 20 i (184 hp, 135 kW)

BMW X3 (F25) (09.2010 - 08.2017) sDrive 28 i (245 hp, 180 kW)

BMW X3 (F25) (09.2010 - 08.2017) xDrive 20 i (150 hp, 110 kW)

BMW X3 (F25) (09.2010 - 08.2017) xDrive 20 i (184 hp, 135 kW)

BMW X3 (F25) (09.2010 - 08.2017) xDrive 28 i (245 HP, 180 kW)

BMW X4 (F26) (04.2014 - 03.2018) xDrive 20 i (184 hp, 135 kW)

BMW X4 (F26) (04.2014 - 03.2018) xDrive 28 i (243 hp, 179 kW)

BMW X4 (F26) (04.2014 - 03.2018) xDrive 28 i (245 hp, 180 kW)

BMW X5 (F15, F85) (08.2013 - 07.2018) xDrive 28 i (245 HP, 180 kW)

BMW X5 (F15, F85) (08.2013 - 07.2018) xDrive 40e (211 HP, 155 kW)

BMW X5 (F15, F85) (08.2013 - 07.2018) xDrive 40e (245 HP, 180 kW)

BMW X5 (F15, F85) (08.2013 - 07.2018) xDrive 40e (279 HP, 205 kW)

BMW X5 (F15, F85) (08.2013 - 07.2018) xDrive 40e (313 HP, 230 kW)

BMW X6 (F16, F86) (08.2014 - 07.2019) xDrive 28 i (245 hp, 180 kW)

BMW Z4 Roadster (E89) (02.2009 - 08.2016) sDrive 18 i (156 HP, 115 kW)

BMW Z4 Roadster (E89) (02.2009 - 08.2016) sDrive 20 i (163 hp, 120 kW)

BMW Z4 Roadster (E89) (02.2009 - 08.2016) sDrive 20 i (184 hp, 135 kW)

BMW Z4 Roadster (E89) (02.2009 - 08.2016) sDrive 28 i (245 hp, 180 kW)
