Set unealtă nituire și presare lanț distribuție – Mercedes M254 M256 – ca W256589003900

Acest set este destinat pentru tăierea, tragerea și nituirea lanțului de distribuție la motoarele Mercedes M254 și M256.

Datorită construcției și poziționării lanțului, este necesară utilizarea unei unelte speciale pentru efectuarea corectă și sigură a lucrării.

Procedură de lucru

(Referință: Mercedes CLS C257 450 EQ Boost – M256.930)

Demontați carcasa arborilor cu came.
Poziționați motorul la PMS și aliniați arborii în poziția de bază.
Ultimele șuruburi se desfac doar după blocarea arborilor cu came cu unealtă specială.

Montați pârghia în șina de tensionare și fixați-o pe chiulasă.
Retrageți șina de tensionare folosind piulița moletată.

Demontați ghidajul superior și rola de deviere a lanțului.
Montați suportul de lanț și fixați lanțul.

Demontați culbutorul cilindrului 6.
Acoperiți motorul și deschiderile.

Tăiați lanțul folosind unealta montată.
Conectați lanțul vechi cu cel nou și trageți lanțul.
Rotiți arborele cotit folosind unealta de PMS.

Aduceți motorul din nou la PMS.
Nituiți lanțul folosind unealta montată.

Cupluri de strângere

Carcasă arbori cu came: 1 Nm → 6 Nm → 6 Nm → +90°
Rolă lanț distribuție: 57 Nm
Bolț ghidaj superior: 20 Nm

Compatibilitate motoare

Compatibil cu motoare Mercedes:

• M254
• M256

Cerințe de utilizare

Este necesar setul suplimentar de reglaj distribuție item.no. 121604.

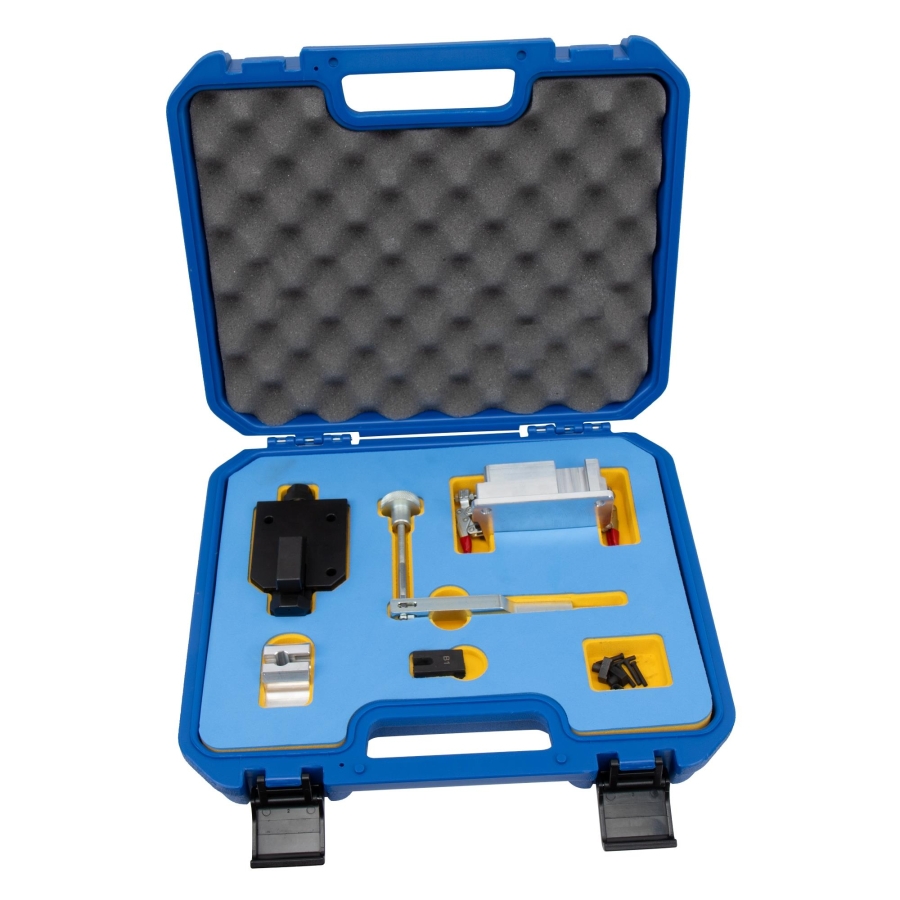

Conținut pachet

• 1 × Set unealtă nituire și presare – ca W256589003900

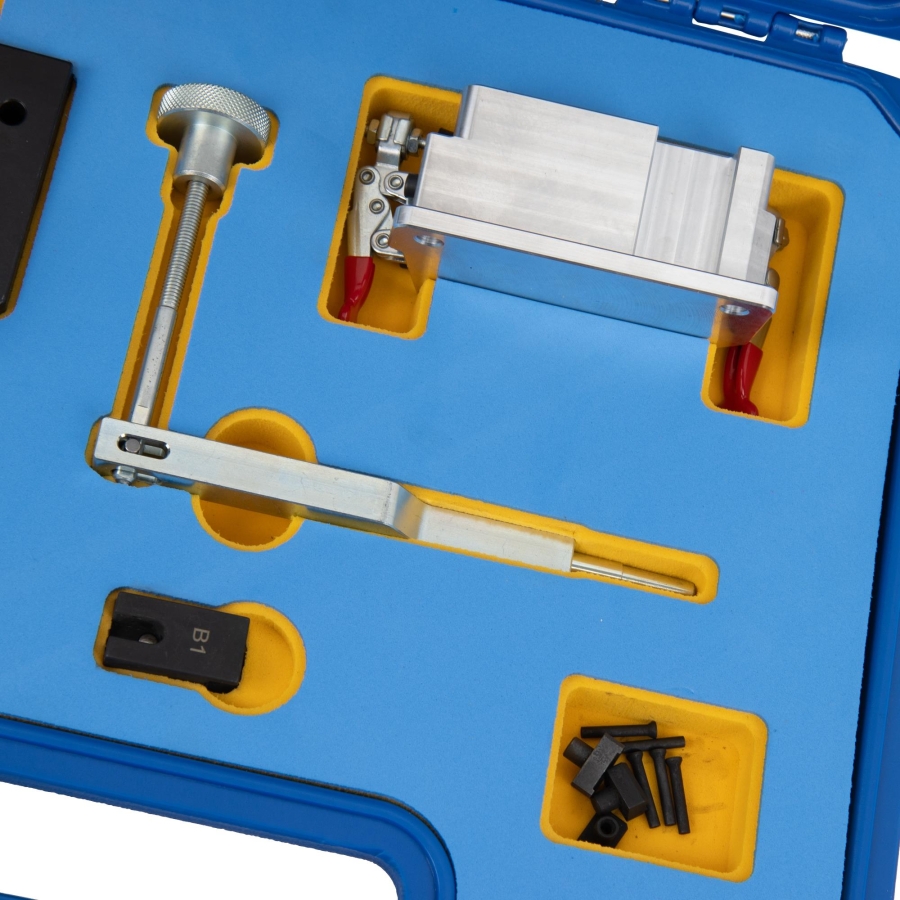

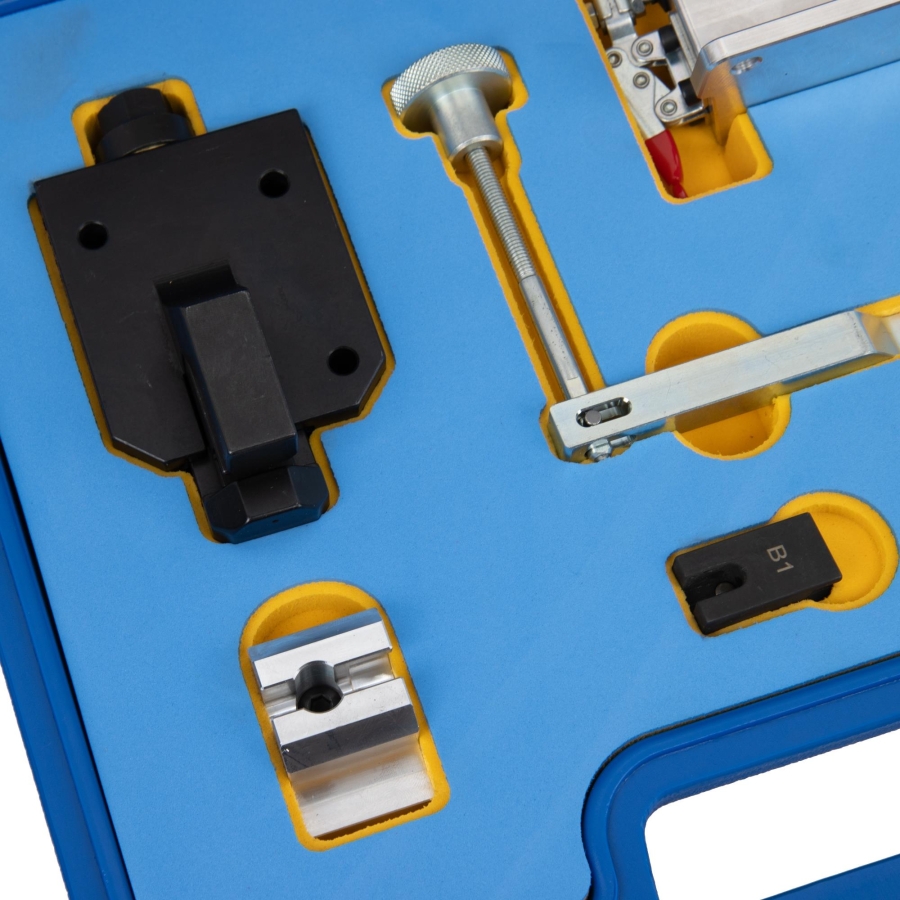

  • include: unealtă resetare șină tensionare, suport lanț, unealtă de nituire cu adaptor și 3 inserții
• 1 × Adaptor pentru tăiere lanț – ca W254589003900

Referințe și observații

• Poate fi utilizat ca unealtă pentru Mercedes ca W256589003900
• Referință suplimentară: W254589003900

Numerele OEM sunt oferite doar pentru referință. Acesta nu este un produs original.

Construcția și poziția de montaj a lanțului de distribuție necesită utilizarea unor scule speciale (precum W256589003900 și W254589003900).

Vă rugăm să rețineți că este necesar suplimentar setul nostru de reglare a distribuției, Art. Nr. 121604.

Procedură – Înlocuire lanț de distribuție (tăiere, trecere, nituire)

(Referință: Mercedes-Benz CLS-Class (C257) 450 EQ Boost 4Matic cu cod motor M 256.930)

Operațiuni preliminare

• Demontați carcasa axelor cu came
  • Aduceți motorul la PMS (punct mort superior) și poziționați axele cu came în poziția de bază
  • Slăbiți ultimele 4 șuruburi (partea transmisiei) doar după ce axele cu came sunt fixate cu o sculă specială
• Introduceți levierul 1b în șina de tensionare a lanțului de distribuție și fixați suportul pe chiulasă
• Cu ajutorul piuliței moletate, împingeți înapoi șina de tensionare
• Demontați ghidajul superior și rola de deviere a lanțului de distribuție
• Montați suportul de lanț 1c și fixați lanțul de distribuție
• Demontați culbutorul de la cilindrul 6
• Acoperiți cu atenție motorul și toate deschiderile

Tăierea lanțului de distribuție

• Folosiți unealta de nituire a lanțului de distribuție montată pe chiulasă pentru a tăia lanțul
• Asigurați-vă că piesele libere sunt controlate

Introducerea lanțului de distribuție

• Conectați lanțul nou la cel vechi
• Eliberați suportul lanțului
• Cu ajutorul sculei de poziționare la PMS, rotiți arborele cotit în timp ce un al doilea mecanic ghidează lanțul
• Rotiți motorul înapoi la PMS

Nituirea lanțului de distribuție

• Folosiți unealta de nituire montată pe chiulasă pentru a nitui lanțul

Cupluri de strângere (dacă este necesar)

• Carcasa axelor cu came: 1 Nm → 6 Nm → 6 Nm → +90°
• Rola de deviere lanț distribuție: 57 Nm
• Bolț ghidaj superior: 20 Nm
