Set scule pentru bucșe cauciuc-metal punte spate Toyota

Acest set specializat este conceput pentru demontarea și montarea bucșelor cauciuc-metal ale punții spate la anumite modele Toyota.

Setul include adaptoare dedicate și componente de montaj pentru diferite dimensiuni de bucșe, permițând efectuarea lucrărilor în condiții de siguranță, fără deteriorarea carcasei bucșei sau a componentelor suspensiei din apropiere.

Compatibilitate vehicule

Potrivit pentru:

• Toyota Avensis (M2)
• Toyota Corolla
• Toyota Corolla Verso (E12)
• Toyota Previa (R3)
• Toyota Yaris (P10, P13)
• Toyota Yaris Verso (P20, P21, P22)
• Toyota Camry
• Toyota Picnic (XM1)

Bucșe compatibile

Compatibil cu bucșe având următoarele coduri OEM:

• OEM 48725-28050
• OEM 48725-44050
• OEM 4872544050
• OEM 48725-02220
• OEM 48725-12580
• OEM 48725-0F010
• OEM 48725-47010
• OEM 48725-52010
• OEM 48725-52020
• OEM 48725-0D011
• OEM 48725-0D050

Beneficii

Setul permite demontarea și montarea bucșelor mici, medii și mari ale punții spate.

Designul modular permite alegerea adaptoarelor potrivite în funcție de dimensiunea bucșei, asigurând aplicarea controlată a forței și o instalare precisă.

Avantaje principale:

• Demontarea și montarea bucșelor punții spate
• Compatibil cu diferite dimensiuni de bucșe
• Aplicare controlată a forței
• Risc redus de deteriorare a componentelor
• Calitate profesională pentru atelier

Componente tehnice

• Unealtă de extracție semi-deschisă
• Axe filetate de tracțiune M12 × 1,75 și M14 × 2,0
• Adaptoare de presare pentru montare și demontare
• Ansamblu cu rulment pentru funcționare lină
• Plăci de presare pentru montaj
• Bucșă reductoare pentru bucșe mici
• Cadru robust tip C
• Fălci de fixare pentru diferite dimensiuni de bucșe

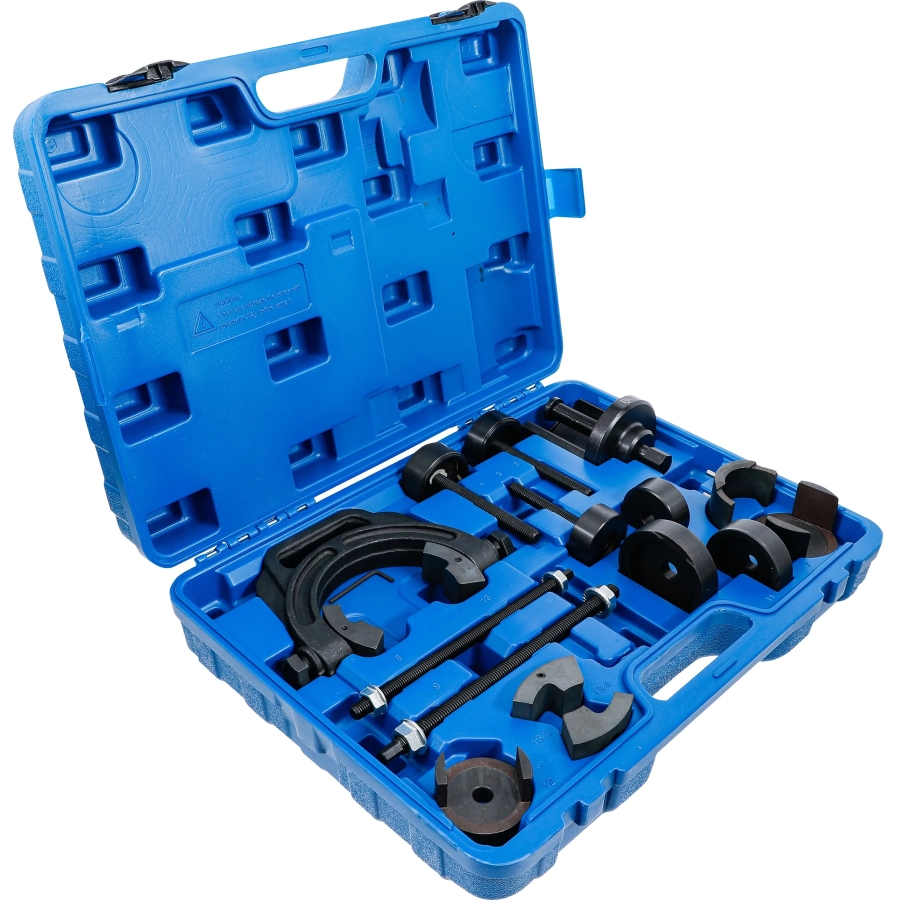

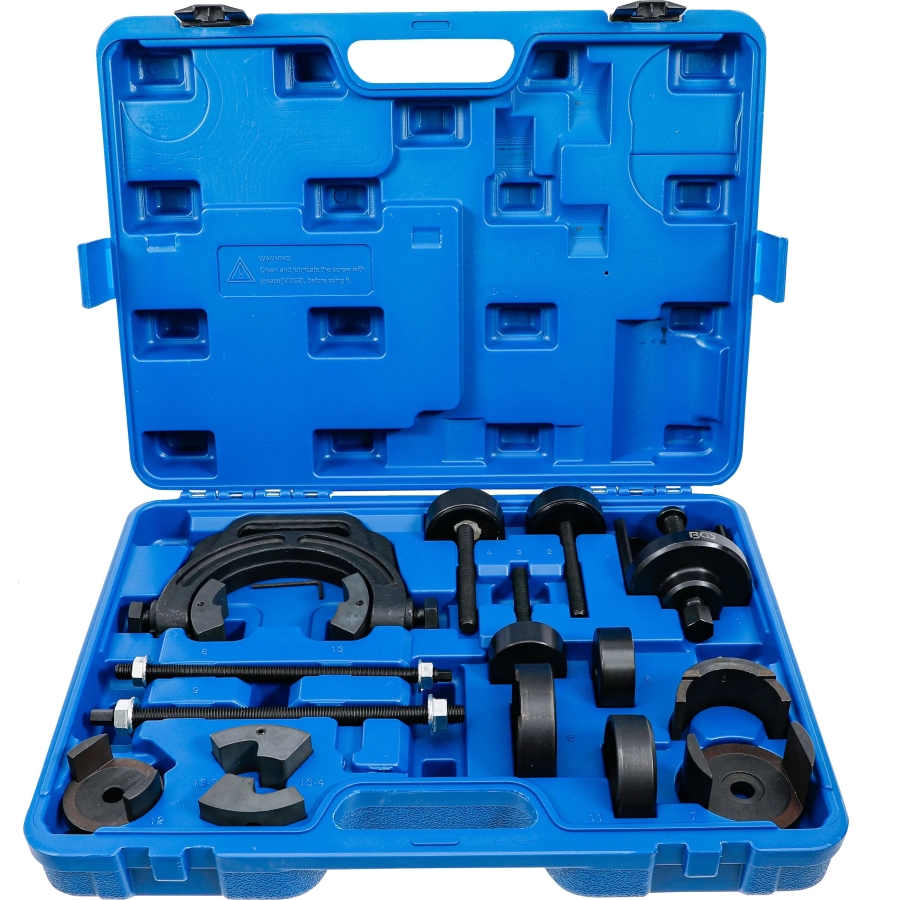

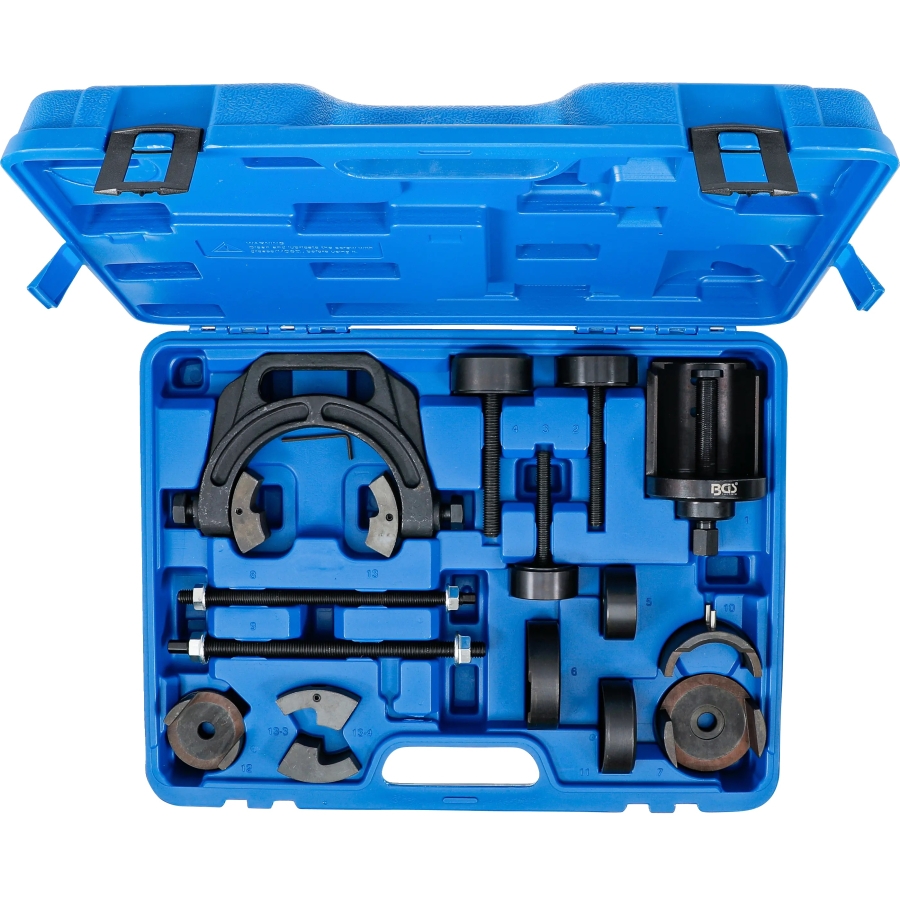

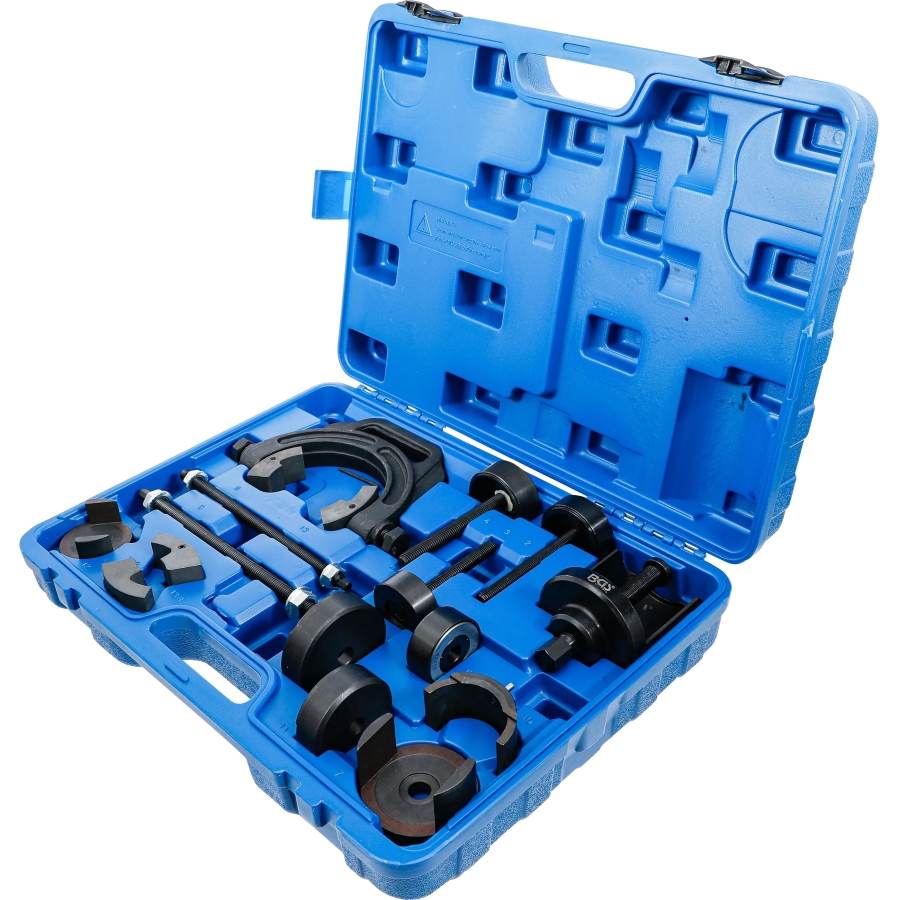

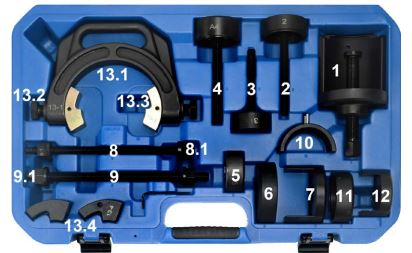

Conținutul pachetului

• 1 x Unealtă de demontare semi-deschisă cu ax filetat, Ø 92 x 122 mm
• 1 x Adaptor de demontare cu ax filetat pentru bucșe medii, M12 x 1,5
• 1 x Adaptor de demontare cu ax filetat pentru bucșe mici, M12 x 1,5
• 1 x Adaptor de demontare cu ax filetat pentru bucșe mari, M14 x 2,0
• 1 x Rulment, Ø 57 x 23 mm
• 1 x Placă de presare pentru montarea bucșelor medii și mari, Ø 84 x 24 mm
• 1 x Adaptor de montare pentru bucșe medii și mari, Ø 9,5 x 52 mm
• 1 x Ax filetat de tracțiune M12 x 1,75
• 2 x Piulițe pentru ax filetat M12 x 1,75
• 1 x Ax filetat de tracțiune M14 x 2,0
• 2 x Piulițe pentru ax filetat M14 x 2,0
• 1 x Bucșă reductoare pentru bucșe mici
• 1 x Placă de presare pentru bucșe mici
• 1 x Adaptor de montare pentru bucșe mici
• 1 x Cadru tip C
• 2 x Șuruburi pentru cadrul tip C, M16, SW24
• 2 x Fălci de fixare pentru bucșe medii și mari
• 2 x Fălci de fixare pentru bucșe mici

Codurile OEM sunt furnizate exclusiv în scop de identificare. Setul este destinat lucrărilor de service asupra bucșelor cauciuc-metal ale punții spate la anumite modele Toyota.

Demontarea bucșelor mari (ex. Avensis)

Componente necesare

Componente necesare: 1 | 4 | 9.1 | 13.1 | 13.2 | 13.3

Pregătire

Important: Marcați poziția de montare a bucșei existente înainte de demontare.

• Introduceți adaptorul de presare pentru demontare (4) prin bucșă din exteriorul punții și fixați-l cu piulița axului filetat (9.1).

• Montați unealta de demontare (1). Marginea uneltei trebuie să se sprijine în spatele corpului punții.

• Strângeți manual axul filetat pentru a fixa unealta și a preveni căderea acesteia.

Montarea uneltei

• Montați fălcile de fixare (13.3) pe cadrul tip C (13.1) și fixați-le cu șuruburile mici.

• Glisați cadrul tip C (13.1) peste corpul punții și fixați-l cu cele două șuruburi mari de 24 mm (13.2).

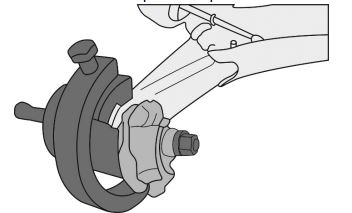

Demontarea bucșei

• Extrageți bucșa prin rotirea axului filetat exterior până când aceasta este complet presată afară.

Montarea bucșelor mari (ex. Avensis)

Componente necesare

Componente necesare: 5 | 6 | 7 | 9 | 9.1

Pregătire

• Aplicați un lubrifiant adecvat pe bucșa nouă.

• Poziționați bucșa pe partea interioară a corpului punții.

Montarea uneltei

• Montați axul de tragere (9), piulița (9.1), rulmentul axial (5) și placa de presare (6) pe partea exterioară a punții.

• Decupajul plăcii de presare (6) este proiectat pentru a evita interferența cu cordonul de sudură.

• Poziționați adaptorul de presare (7) pe partea interioară a punții și centrați-l cu ajutorul piuliței (9.1).

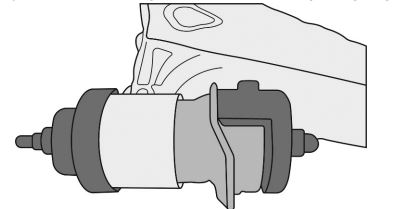

Montarea bucșei

• Bucșa poate fi trasă în poziție, respectând orientarea corectă de montare.

Demontarea bucșelor medii (ex. Corolla)

Componente necesare

Componente necesare: 1 | 2 | 8.1 | 13.1 | 13.2 | 13.3

Pregătire

Important: Marcați poziția de montare a bucșei existente înainte de demontare.

• Introduceți adaptorul de presare pentru demontare (2) prin bucșă din exteriorul punții și fixați-l cu piulița axului filetat (8.1).

• Montați unealta de demontare (1). Marginea uneltei trebuie să se sprijine în spatele corpului punții.

• Strângeți manual axul filetat pentru a fixa unealta și a preveni căderea acesteia.

Montarea uneltei

• Montați fălcile de fixare (13.3) pe cadrul tip C (13.1) și fixați-le cu șuruburile mici.

• Glisați cadrul tip C (13.1) peste corpul punții și fixați-l cu cele două șuruburi mari de 24 mm (13.2).

Demontarea bucșei

• Extrageți bucșa prin rotirea axului filetat exterior până când aceasta este complet presată afară.

Montarea bucșelor medii (ex. Corolla)

Componente necesare

Componente necesare: 5 | 6 | 7 | 8 | 8.1

Pregătire

• Aplicați un lubrifiant adecvat pe bucșa nouă.

• Poziționați bucșa pe partea interioară a corpului punții.

Montarea uneltei

• Montați axul de tragere (8), piulița (8.1), rulmentul axial (5) și placa de presare (6) pe partea exterioară a punții.

• Decupajul plăcii de presare (6) este proiectat pentru a evita interferența cu cordonul de sudură.

• Poziționați adaptorul de presare (7) pe partea interioară a punții și centrați-l cu ajutorul piuliței (8.1).

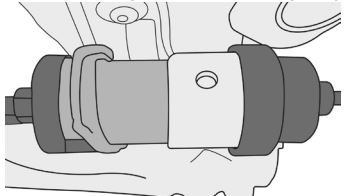

Montarea bucșei

• Bucșa poate fi trasă în poziție, respectând orientarea corectă de montare.

Demontarea bucșelor mici (ex. Yaris)

Componente necesare

Componente necesare: 1 | 3 | 8.1 | 10 | 13.1 | 13.2 | 13.4

Pregătire

Important: Marcați poziția de montare a bucșei existente înainte de demontare.

• Introduceți adaptorul de presare pentru demontare (3) prin bucșă din exteriorul punții și fixați-l cu piulița axului filetat (8.1).

• Montați bucșa reductoare (10) în unealta de demontare (1). Acest lucru este necesar din cauza diametrului mai mic al punții.

• Montați unealta de demontare (1). Marginea uneltei trebuie să se sprijine în spatele corpului punții.

• Strângeți manual axul filetat pentru a fixa unealta și a preveni căderea acesteia.

Montarea uneltei

• Montați fălcile de fixare (13.4) pe cadrul tip C (13.1) și fixați-le cu șuruburile mici.

• Glisați cadrul tip C (13.1) peste corpul punții și fixați-l cu cele două șuruburi mari de 24 mm (13.2).

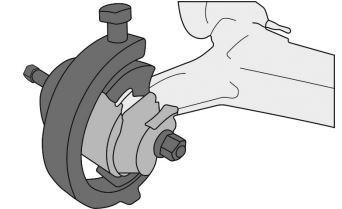

Demontarea bucșei

• Extrageți bucșa prin rotirea axului filetat exterior până când aceasta este complet presată afară.

Montarea bucșelor mici (ex. Yaris)

Componente necesare

Componente necesare: 5 | 8 | 8.1 | 11 | 12

Pregătire

• Aplicați un lubrifiant adecvat pe bucșa nouă.

• Poziționați bucșa pe partea interioară a corpului punții.

Montarea uneltei

• Montați axul de tragere (8), piulița (8.1), rulmentul axial (5) și placa de presare (11) pe partea exterioară a punții.

• Decupajul plăcii de presare (11) este proiectat pentru a evita interferența cu cordonul de sudură.

• Poziționați adaptorul de presare (12) pe partea interioară a punții și centrați-l cu ajutorul piuliței (8.1).

Montarea bucșei

• Bucșa poate fi trasă în poziție, respectând orientarea corectă de montare.
