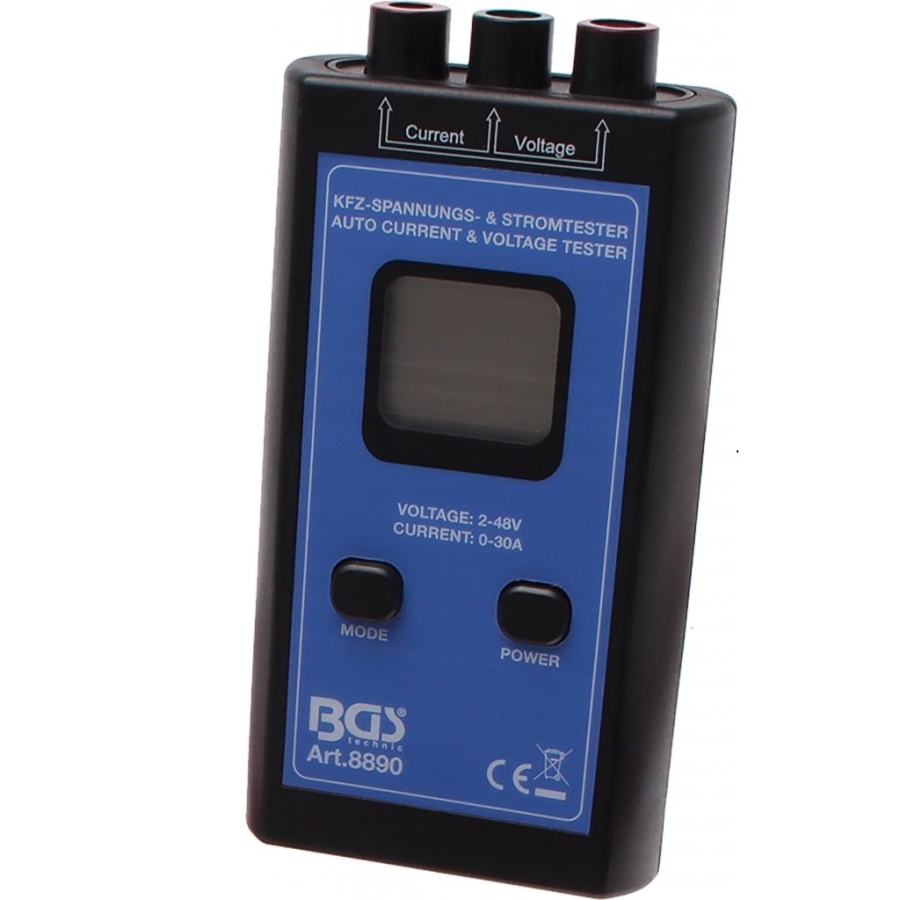

Tester auto pentru tensiune și curent 1–48V

Testerul auto pentru tensiune și curent 1–48V este un instrument profesional de diagnosticare conceput pentru măsurători rapide, precise și sigure în sistemele electrice auto. Dispozitivul permite măsurarea tensiunii între 1–48V DC și măsurarea curentului direct prin soclul siguranței utilizând adaptorul inclus.

Ecranul LCD mare asigură o citire clară a valorilor măsurate, iar adaptoarele incluse pentru siguranțe Mini și ATO permit conectarea rapidă la circuitele electrice ale vehiculului. Datorită setului complet de accesorii, instrumentul este ideal pentru diagnosticare, detectarea defecțiunilor și verificarea sistemelor electrice auto.

Potrivit pentru ateliere auto, tehnicieni și utilizare profesională.

Specificații tehnice

• Domeniu de măsurare tensiune: 1–48V DC
• Precizie măsurare tensiune: ±1%
• Domeniu de măsurare curent: max. 30A la 48V DC (maxim 10 secunde)
• Precizie măsurare curent: ±1%
• Metodă de măsurare curent: direct prin soclul siguranței utilizând adaptorul pentru siguranțe
• Temperatură de operare: 0°C până la 50°C
• Temperatură de depozitare: -20°C până la 60°C
• Umiditate în utilizare: <70% RH
• Umiditate la depozitare: <80% RH
• Altitudine maximă de utilizare: 2000 m
• Alimentare: 1 × baterie 9V

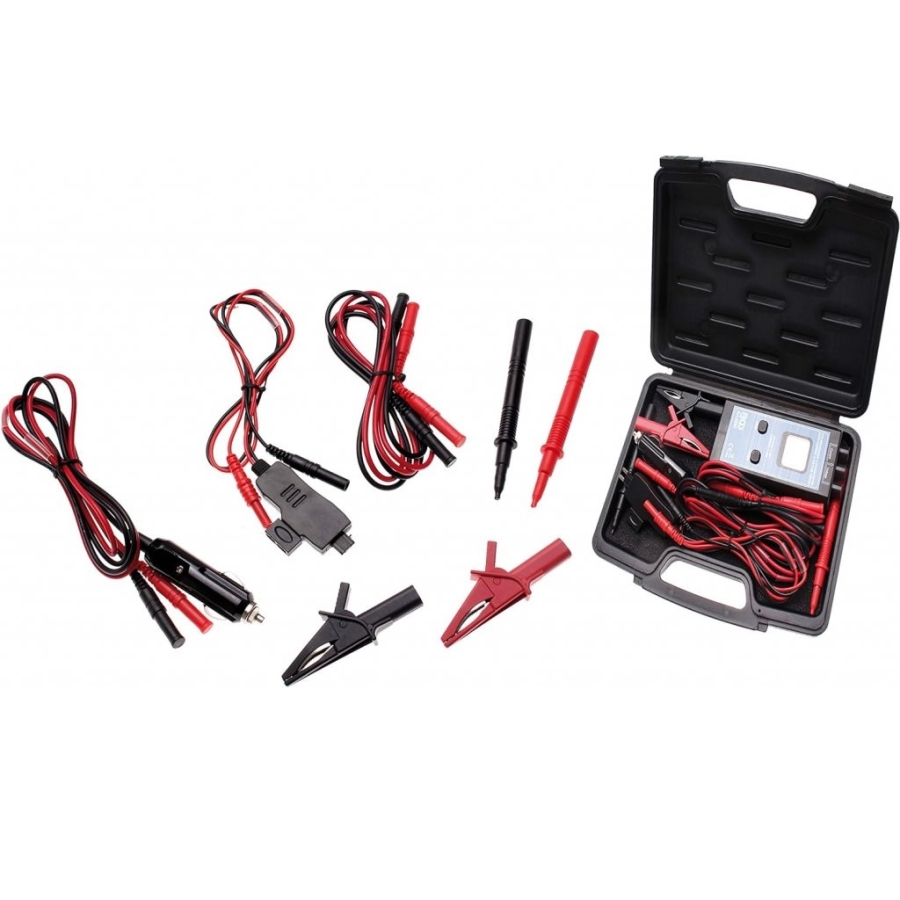

Conținut pachet

• 1 × Tester pentru tensiune și curent
• 2 × Cleme crocodil (1 roșie / 1 neagră)
• 1 × Cablu pentru măsurarea tensiunii cu conector pentru priză brichetă auto, lungime 950 mm
• 1 × Cablu pentru măsurarea curentului cu adaptor pentru siguranță, lungime 600 mm
• 1 × Cablu de măsurare roșu cu conectori izolați la ambele capete, lungime 900 mm
• 1 × Cablu de măsurare negru cu conectori izolați la ambele capete, lungime 900 mm
• 2 × Sonde de măsurare (roșu / negru) cu conectori de 4 mm și capace de protecție

Informații importante privind utilizarea

• Măsurarea curentului poate fi efectuată doar utilizând adaptorul de siguranță inclus.
• Introduceți întotdeauna siguranța originală sau una cu aceeași valoare în adaptor pentru a menține protecția corectă a circuitului electric.
• Nu măsurați curenți peste 30A sau tensiuni peste 48V.
• După măsurători la valorile maxime (30A sau 48V), lăsați dispozitivul să se răcească cel puțin 10 secunde înainte de utilizarea continuă.
• În timpul măsurătorilor prelungite, siguranța se poate încălzi; lăsați-o să se răcească înainte de îndepărtare.

Măsurarea curentului continuu

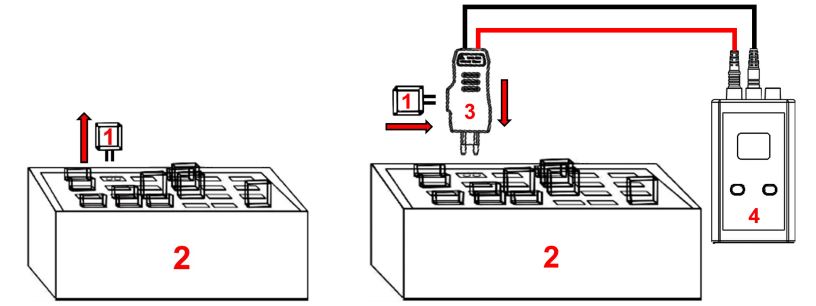

1. Opriți contactul vehiculului. Conectați dispozitivul de măsurare conform ilustrației.
2. Scoateți siguranța (1) a circuitului care urmează să fie măsurat din cutia de siguranțe (2) și introduceți această siguranță (1) în adaptorul pentru siguranțe (3).
3. Introduceți adaptorul pentru siguranțe (3) în soclul siguranței circuitului care urmează să fie măsurat. Vehiculul poate fi pornit acum, dacă este necesar.

Notă: Măsurarea curentului poate fi efectuată exclusiv utilizând adaptorul pentru siguranțe.

4. Apăsați butonul "POWER" pentru a porni dispozitivul de măsurare (4).
5. Apăsați butonul "MODE" pentru a selecta modul „Măsurare curent”. Litera "A" va apărea pe afișajul LCD.
6. Valoarea măsurată poate fi citită pe afișaj.

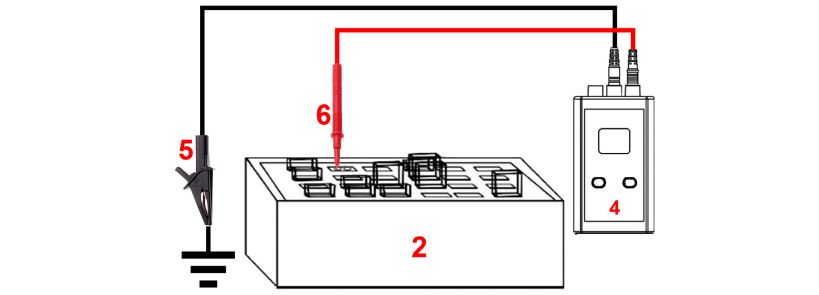

Măsurarea tensiunii continue

1. Opriți contactul vehiculului.
2. Conectați cablul de măsurare roșu la tester și la sonda de testare (6).
3. Conectați cablul de măsurare negru la tester și la clema crocodil.
4. Atașați clema crocodil la un punct de masă adecvat (cablu de masă, șurub etc.).
5. Apăsați butonul "POWER" pentru a porni dispozitivul de măsurare (4).
6. Apăsați butonul "MODE" pentru a selecta modul „Măsurare tensiune”. Litera "V" va apărea pe afișajul LCD.
7. Măsurarea cu sonda de testare (6) poate începe acum. În exemplul prezentat este ilustrată o măsurare a tensiunii la soclul unei siguranțe.
8. Dacă tensiunea măsurată este mai mică de 1 V, nu va fi afișată nicio valoare.
9. Dacă polaritatea este incorectă în timpul măsurării, afișajul va indica "ERR" și se va auzi un semnal sonor. Inversați conexiunile cablurilor de măsurare și repetați măsurarea.

Măsurarea continuității

1. Opriți contactul vehiculului.
2. Conectați cablul de măsurare roșu la tester și la clema crocodil roșie.
3. Conectați cablul de măsurare negru la tester și la clema crocodil neagră.
4. Apăsați butonul "POWER" pentru a porni dispozitivul.
5. Apăsați butonul "MODE" pentru a selecta modul „Măsurare continuitate”.
6. Testul de continuitate poate începe acum utilizând clemele crocodil. Conectați bornele electrice ale componentei care urmează să fie testată la cele două cleme crocodil.
7. Dacă rezistența măsurată este mai mică de 1 kΩ, pe afișaj va apărea "ERR" și se va auzi un semnal sonor. Acest lucru indică faptul că componenta are continuitate electrică.
