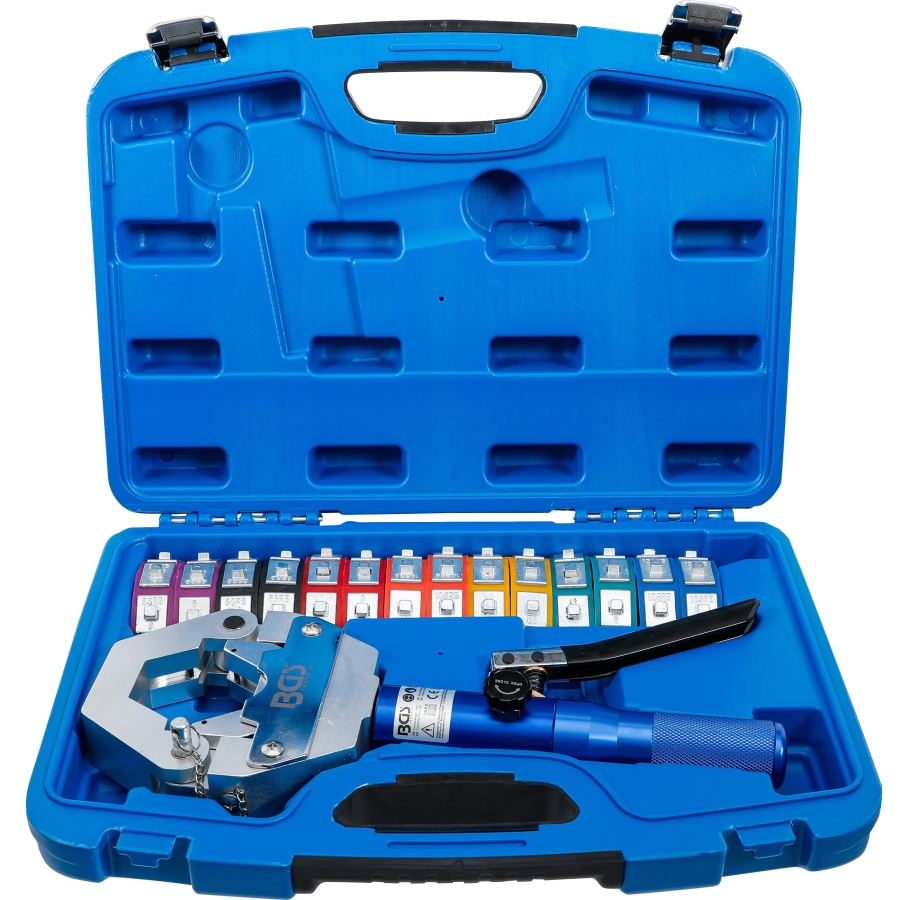

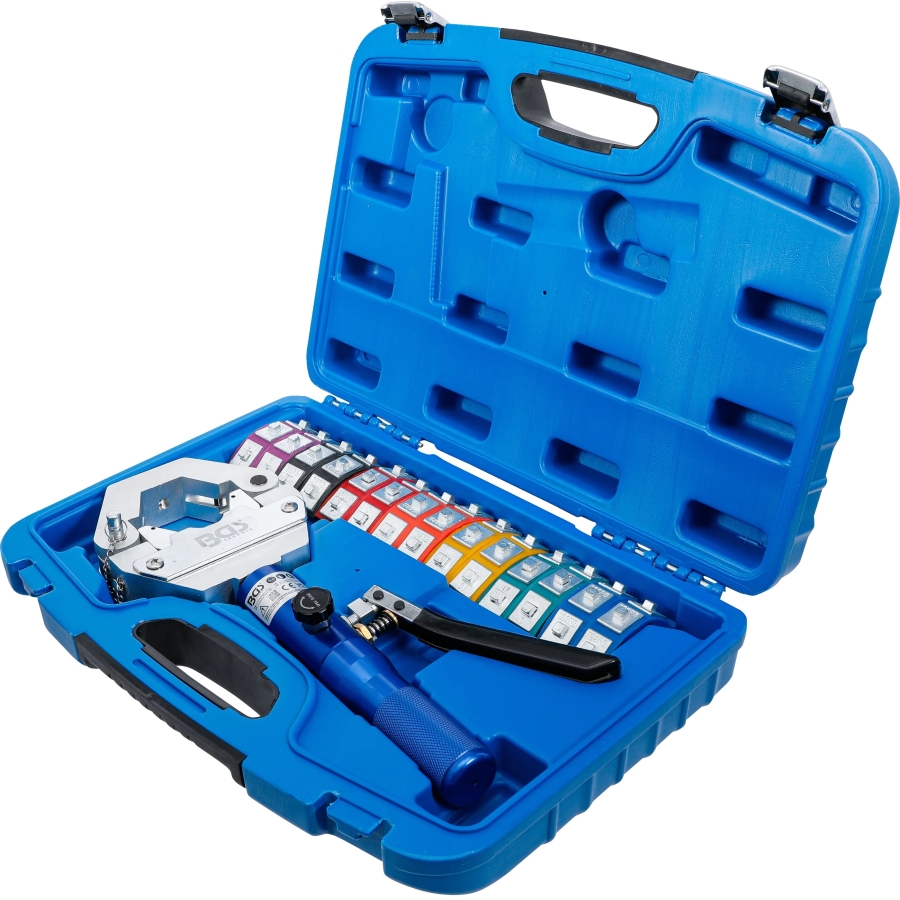

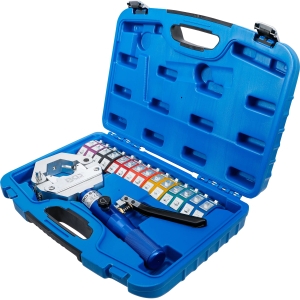

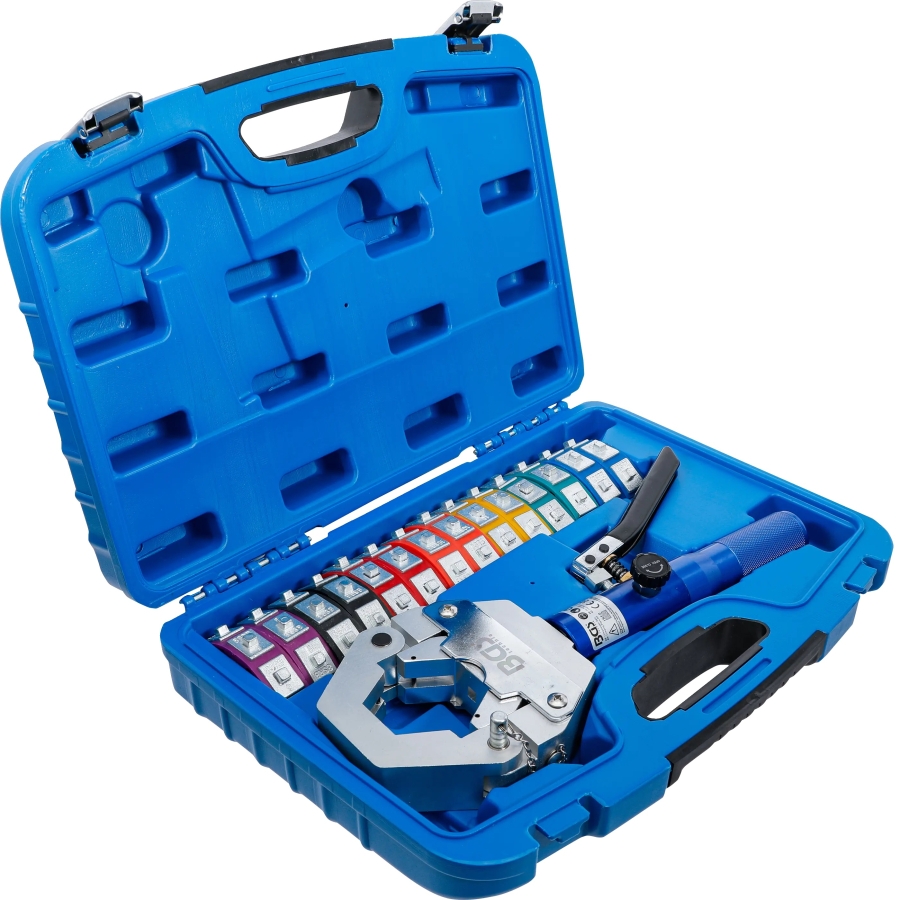

Set clește hidraulic de sertizare pentru fitinguri presate pe furtunuri

Acest set de clește hidraulic de sertizare este conceput pentru presarea fitingurilor pe furtunurile utilizate în instalații de aer condiționat și sisteme hidraulice. Este potrivit atât pentru lucrări de service în atelier, cât și pentru utilizare mobilă în agricultură, service pentru camioane și întreținerea utilajelor de construcții.

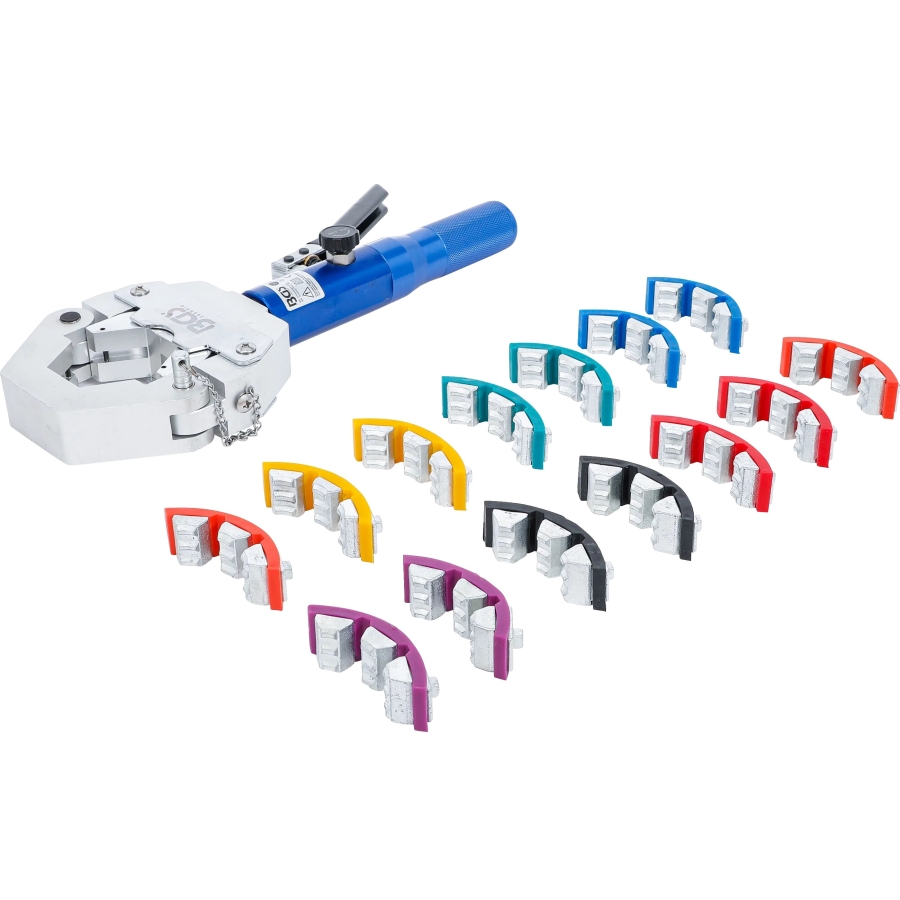

Setul include o unitate hidraulică manuală și 7 seturi de matrițe pentru dimensiuni uzuale de furtunuri și fitinguri. Matrițele codificate pe culori permit identificarea rapidă și reduc timpul de pregătire pentru diferite dimensiuni de furtun.

Unealta este proiectată ca un dispozitiv manual robust pentru sertizarea rapidă și precisă a fitingurilor pe furtunuri. Este potrivită pentru lucrări de întreținere și reparație la furtunuri pentru instalații A/C și la sisteme hidraulice de mare capacitate.

Potrivit pentru dimensiuni furtun / fiting

• 6 SRB
• 6-8 SRB
• 10 SRB
• 12 SRB
• Nr. 8
• Nr. 10
• Nr. 12

Instrucțiuni de utilizare

Nu acționați pistonul fără ca în clește să fie poziționate un furtun și un fiting, deoarece acest lucru poate duce la deteriorarea uneltei. Folosiți unealta cu atenție și țineți mâinile și degetele departe de zona de sertizare.

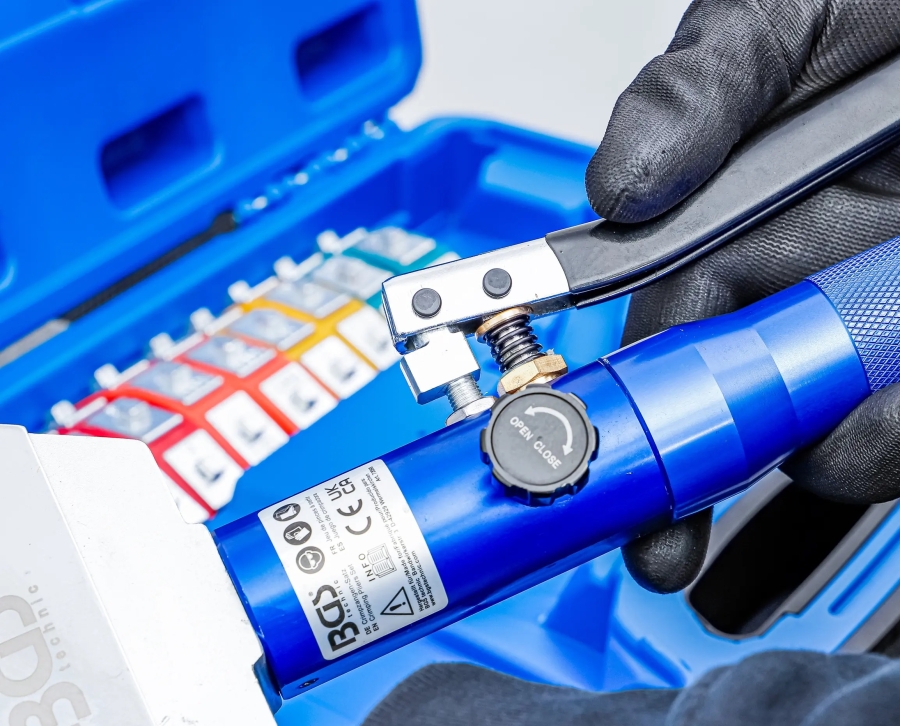

1. Deschideți supapa de eliberare a presiunii pentru a retrage complet pistonul. Închideți apoi supapa.
2. Scoateți bolțul de siguranță și deschideți jugul superior. Dacă este necesar, rotiți unitatea hidraulică spre stânga pentru a deschide jugul superior.

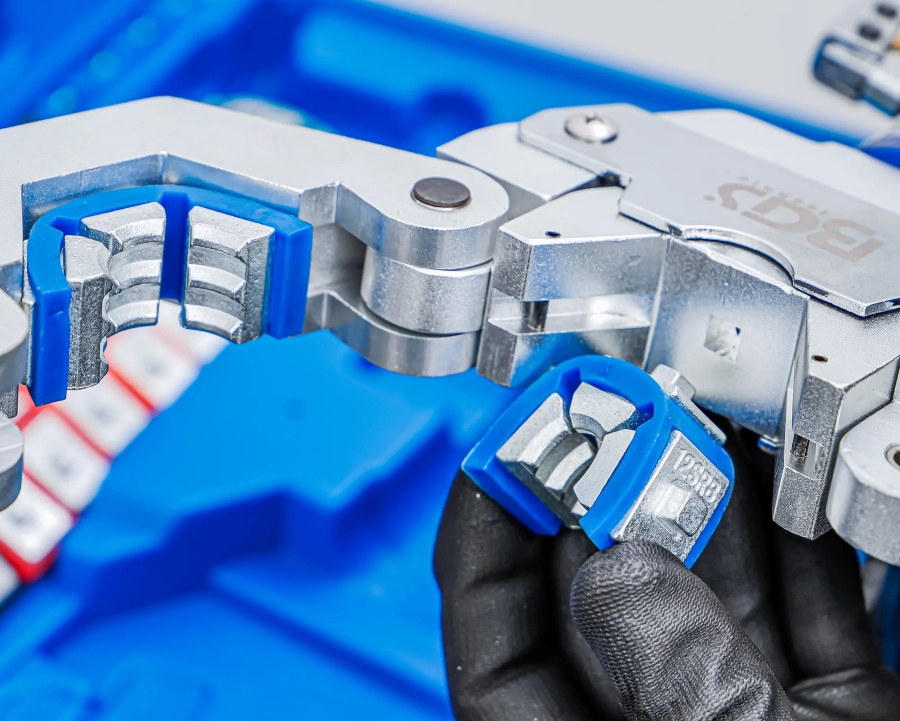

3. Introduceți matrița corespunzătoare împreună cu furtunul și fitingul care urmează să fie sertizate.
4. Închideți jugul superior și fixați-l cu bolțul de siguranță. Asigurați-vă că bolțul se blochează corect în orificiu.
5. Acționați mânerul pompei până când simțiți o rezistență puternică.
6. Deschideți supapa de eliberare a presiunii și apoi scoateți bolțul de siguranță.
7. Scoateți furtunul și verificați calitatea sertizării.

Date tehnice

• Forță piston: 35 kN
• Cursă piston: 15 mm
• Timp de sertizare: 1–2 s

Caracteristici

• Pentru sertizarea fitingurilor presate pe furtunuri A/C și hidraulice
• Potrivit pentru întreținerea instalațiilor de climatizare și a sistemelor hidraulice grele
• Potrivit pentru utilizare mobilă în agricultură, service camioane și utilaje de construcții
• Matrițe codificate pe culori pentru identificare rapidă
• Cutie rigidă din plastic pentru depozitare și transport

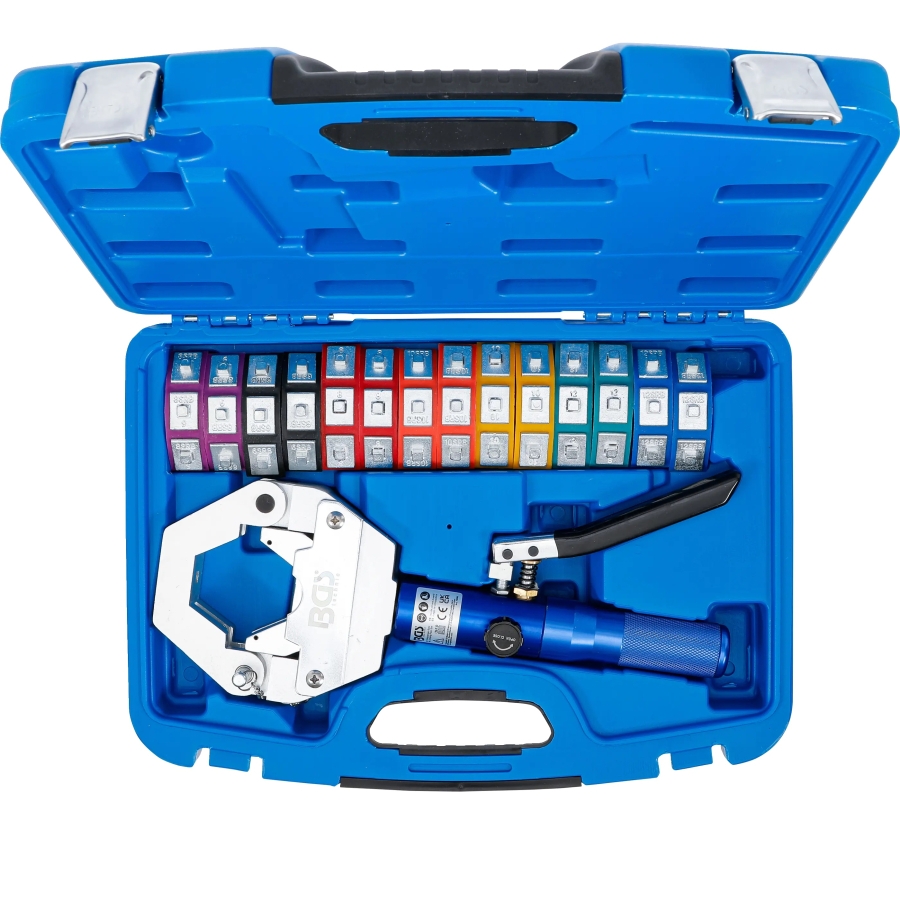

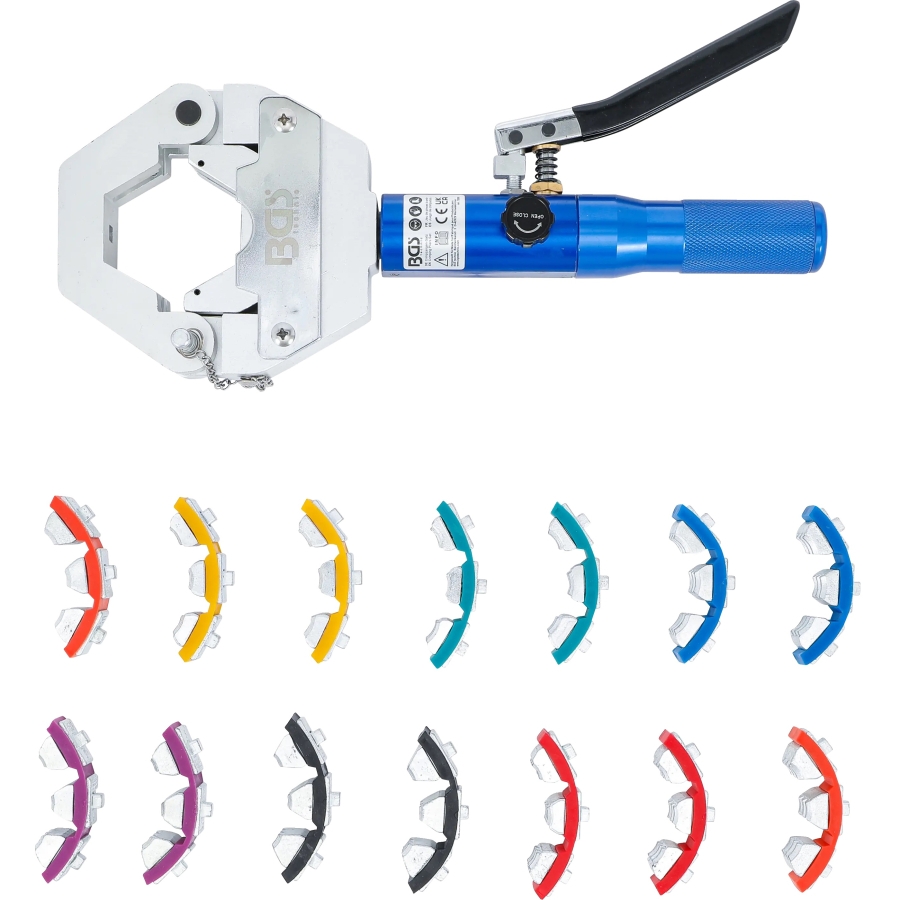

Conținutul livrării

• 1 x unitate hidraulică
• 7 x seturi de matrițe de sertizare, 2 piese
