Dispozitiv de blocare roată ax cu came pentru motoare VAG cu 5 și 10 cilindri

Dispozitiv special de tip clemă conceput pentru blocarea sigură a roții axului cu came în timpul demontării și strângerii la motoare VAG cu 5 și 10 cilindri.

Compatibil cu:

• VW T5 (din 2004)
• VW Touareg (din 2003)
• VW Phaeton (din 2003)

Funcție

Acest instrument asigură fixarea stabilă a roții axului cu came în timpul operațiunilor de distribuție. Previne rotațiile nedorite și permite aplicarea precisă a cuplului, reducând riscul de dereglare a distribuției sau deteriorare a componentelor.

Referințe OEM

• (T10199)
• (T10199/1)

Instrucțiuni de strângere

1. După montarea roții axului cu came, strângeți șurubul central manual.
2. Montați dispozitivul de prindere mic și strângeți-l la 70 Nm.
3. Înainte de strângerea finală, utilizați un dispozitiv de blocare a arborelui cotit pentru a preveni rotația (ex. set BGS8443 sau unealta BGS8279).
4. Aplicați o preîncărcare de 80 Nm folosind dispozitivul de prindere, în timp ce strângeți roata axului cu came la 50 Nm.
   • ⚠ Șurubul central trebuie să fie întotdeauna nou.

Procedura finală de strângere

1. Demontați dispozitivul de prindere și montați unealta mare (T10199), strângând-o la 40 Nm.
2. Asigurați-vă că unealta este așezată perfect pe chiulasă.
3. Strângeți noul șurub central la 150 Nm + 90°.
4. Demontați unealta, rotiți motorul și verificați sincronizarea.

Numerele OEM sunt doar pentru referință și nu indică un produs original.

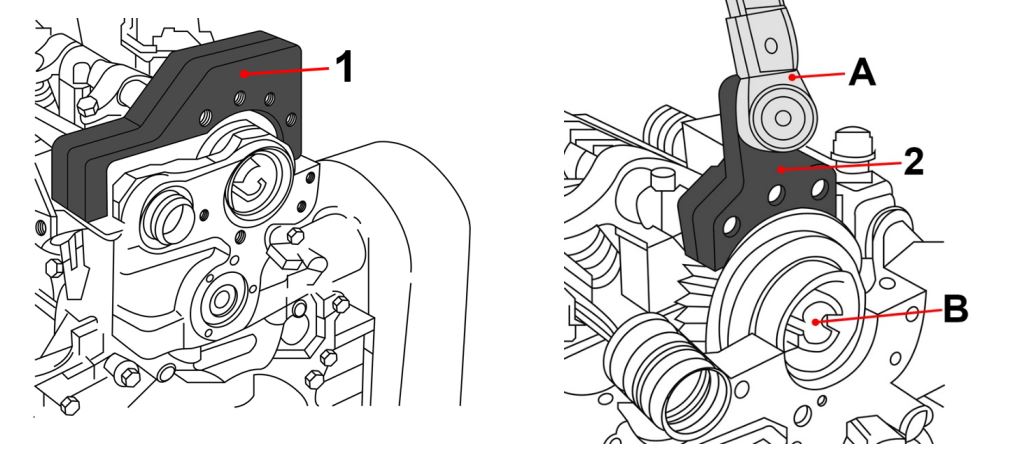

UTILIZARE

Slăbirea roții dințate a arborelui cu came
Poziționați dispozitivul de blocare pentru roata dințată a arborelui cu came (2) pe roata dințată și slăbiți șurubul (B) al roții dințate a arborelui cu came.

Strângerea roții dințate a arborelui cu came
Introduceți o cheie dinamometrică (A) în pătratul de antrenare al dispozitivului de blocare pentru roata dințată a arborelui cu came (2).

Poziționați dispozitivul de blocare (2) pe roata dințată a arborelui cu came (vezi figura) și rotiți-l împotriva sensului de rotație al motorului cu cuplul specificat. Astfel se elimină jocul din angrenajul distribuției.

NOTĂ:

• Bancul de cilindri 1 – rotiți în sensul săgeții
• Bancul de cilindri 2 – rotiți în sens opus săgeții

Poziționați dispozitivul de blocare pentru roata dințată a arborelui cu came (1) pe roata dințată. Apoi strângeți roata dințată a arborelui cu came la cuplul specificat.
