Jig de Ajustare Injector Pompa VAG
-
Cod:68341
-
Greutate:1.298 Kg
Instrument profesional pentru reglarea precisă și instalarea injectorilor unitate în motoarele diesel VAG cu 3 și 4 cilindri, asigurând performanță optimă și durabilitate a motorului.
Livrare estimata
în afara Varna începe la
23.12RON
pentru Varna începe de la
23.12RON

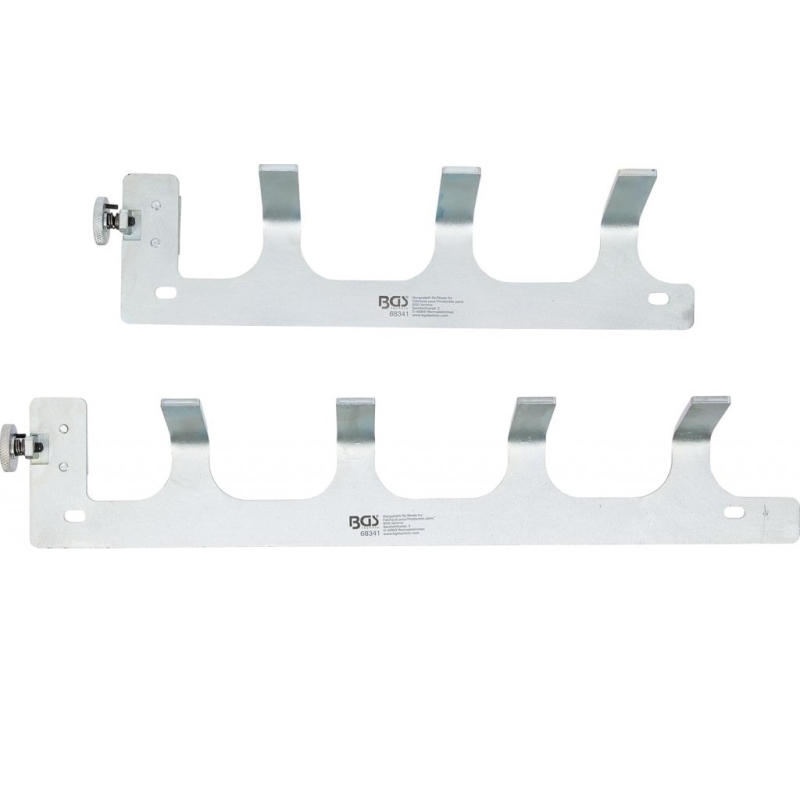

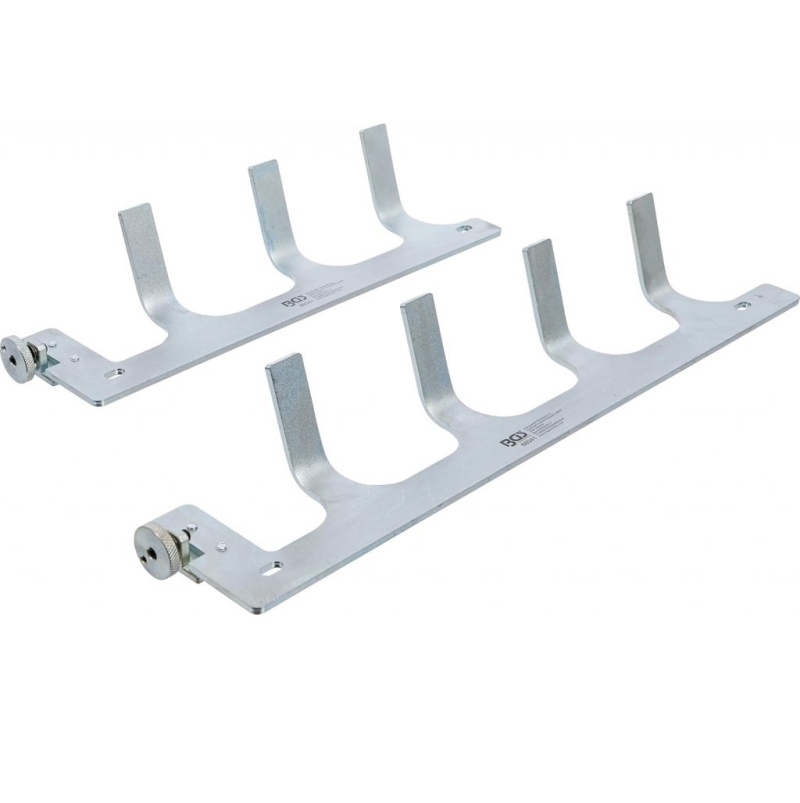

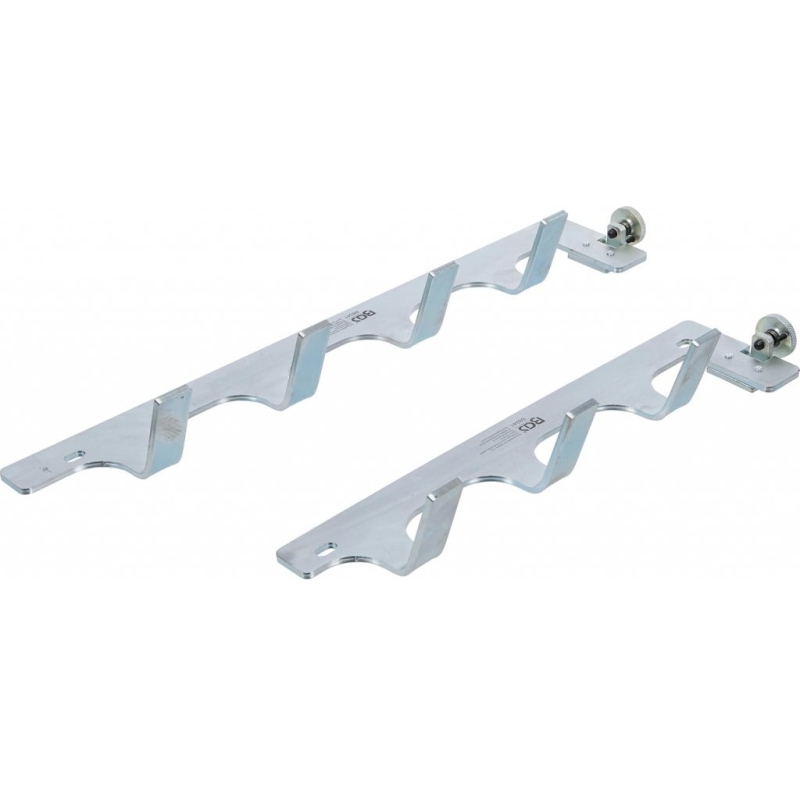

Jigul de ajustare pentru injectoarele pompei VAG este un instrument special profesional, conceput pentru reglarea exactă și instalarea corectă a injectorilor unitate în motoarele diesel VAG cu 3 și 4 cilindri. Acesta asigură montarea injectorului în poziția corectă față de arborele cu came și blocul de lagăre, esențial pentru performanța și durabilitatea motorului.
Jigul este compatibil atât cu vechile, cât și cu noile piulițe de reglare ale solenoidului și poate fi adaptat ușor datorită unității de măsurare reglabilă. Reglarea se realizează cu o ștanțare de 0,8 mm, oferind aliniere precisă și repetabilă între injector și degetul de reglaj al jigului.
Jigul se fixează stabil în chiulasă prin șuruburile capacului de supape, asigurând precizie ridicată și manipulare sigură chiar și în ateliere profesionale. Tabelul de măsurători inclus permite reglarea corectă chiar și la instalarea mixtă a diferitelor tipuri de piulițe de reglaj.
Aplicații
-
Service și reparații motoare diesel VAG
-
Reglarea sistemelor cu injectoare unitate
-
Montarea și înlocuirea injectorilor unitate
-
Ateliere profesionale și reconstrucții motoare
Caracteristici și avantaje
-
Reglare precisă a unităților pompa-injector
-
Proiectat pentru motoare diesel VAG cu 3 și 4 cilindri
-
Compatibil cu vechile și noile piulițe de reglare ale solenoidului
-
Unități de măsurare reglabile pentru diferite tipuri de injectoare
-
Fixare stabilă prin șuruburile capacului de supape
-
Potrivit pentru utilizare profesională în ateliere
Instrucțiuni (prezentare generală)
-
Pregătiți motorul conform instrucțiunilor producătorului.
-
Montați sau înlocuiți injectorul unitate, dacă este necesar.
-
Plasați șuruburile de fixare pe blocul de prindere pentru a permite rotirea injectorului.
-
Aliniați injectorul la un unghi de 90° față de blocul de lagăre al arborelui cu came.
-
Setează jigul conform tipului de piuliță.
-
Fixați jigul în chiulasă cu șuruburile capacului de supape.
-
Reglați cu ștanțarea de 0,8 mm între injector și degetul de reglaj.
-
Strângeți șuruburile de fixare ale injectorului conform specificațiilor.
-
Notă: La instalarea mixtă (piulițe vechi și noi), folosiți setarea pentru piulița nouă și ajustați fin cu ștanțarea conform tabelului inclus.
Măsurători de reglaj
Motoare cu 3 cilindri:
| Cilindru | Piuliță veche | Piuliță nouă |
|---|---|---|
| 1 | 244,2 mm ±0,8 mm | 245,0 mm ±0,8 mm |
| 2 | 156,2 mm ±0,8 mm | 157,0 mm ±0,8 mm |
| 3 | 64,8 mm ±0,8 mm | 65,6 mm ±0,8 mm |
Motoare cu 4 cilindri:
| Cilindru | Piuliță veche | Piuliță nouă |
|---|---|---|
| 1 | 332,2 mm ±0,8 mm | 333,0 mm ±0,8 mm |
| 2 | 244,2 mm ±0,8 mm | 245,0 mm ±0,8 mm |
| 3 | 152,8 mm ±0,8 mm | 153,6 mm ±0,8 mm |
| 4 | 64,8 mm ±0,8 mm | 65,6 mm ±0,8 mm |
