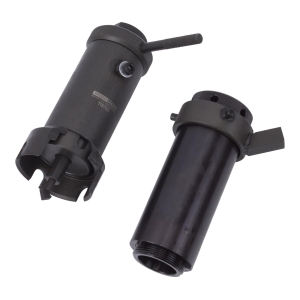

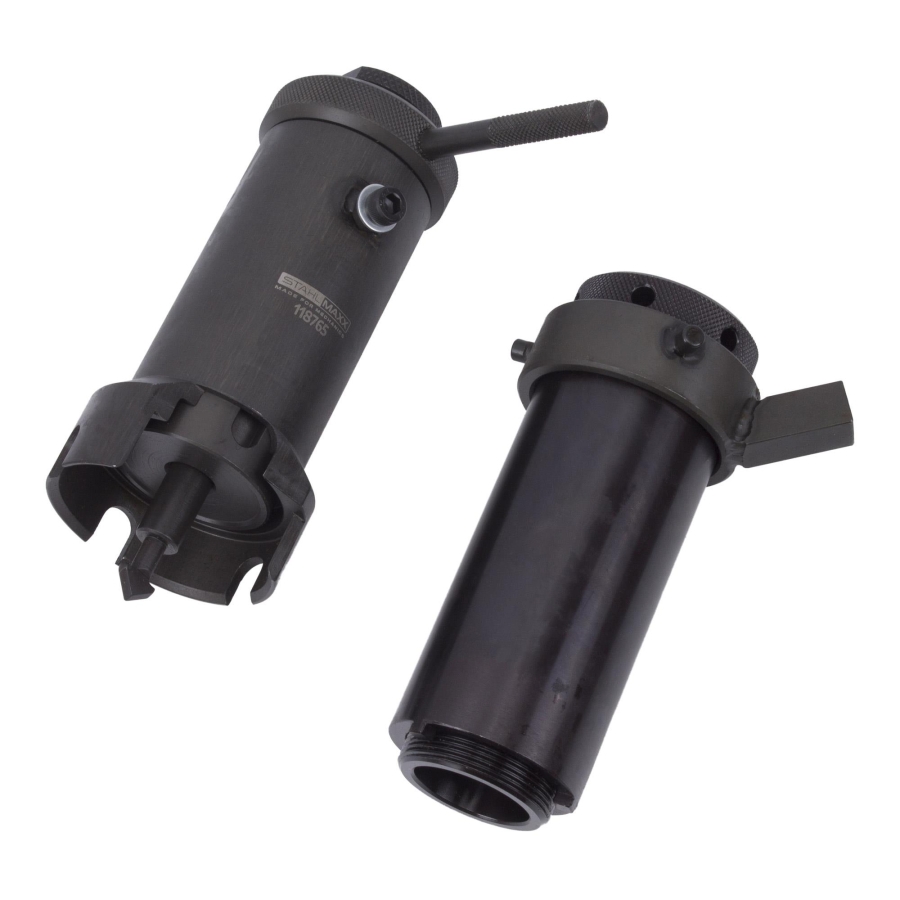

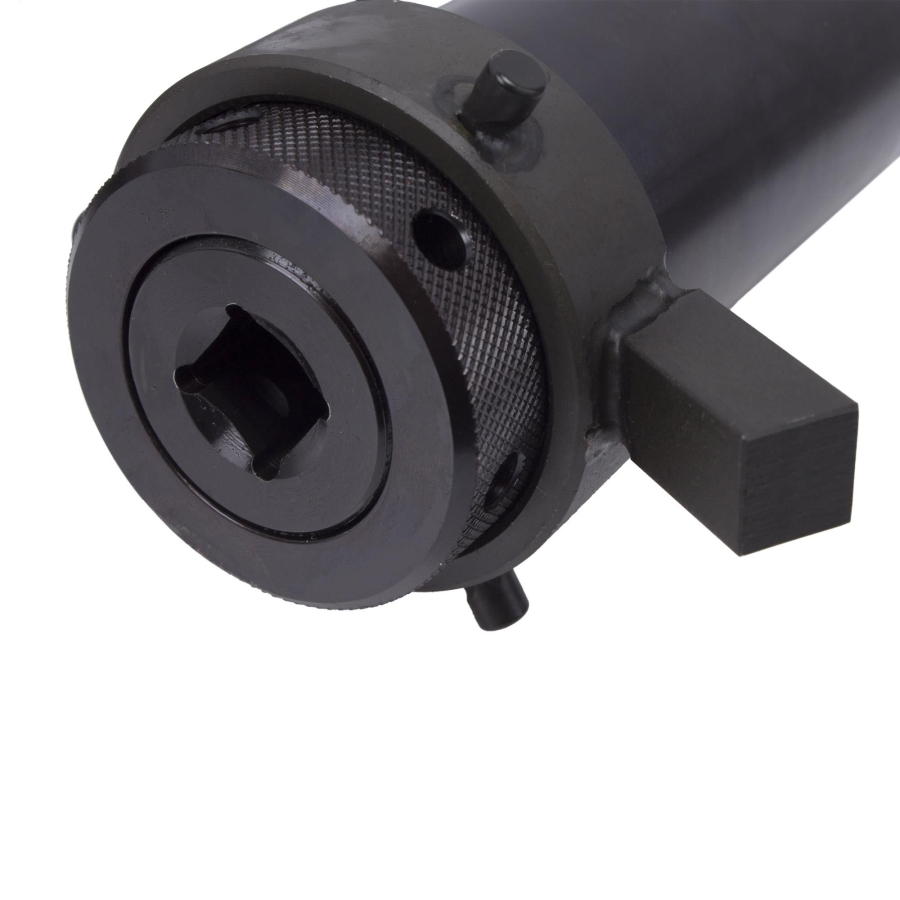

Unealtă pentru demontarea pompei de înaltă presiune Opel Diesel

Setul de unelte este conceput special pentru demontarea și montarea pompelor diesel de înaltă presiune pe motoarele Opel și GM. Folosirea acestui set permite efectuarea reparațiilor exact conform specificațiilor producătorului.

Economisire de timp și eficiență

Unealta permite înlocuirea pompei de înaltă presiune fără demontarea lanțului de distribuție. În mod normal, demontarea pompei ar necesita scoaterea transmisiei, ceea ce ar duce la mult mai mult efort suplimentar. Această unealtă specială permite efectuarea lucrării eficient, în timpul recomandat.

Montaj simplu

Nu sunt necesare ajustări ale timpului de distribuție atunci când se utilizează această unealtă. Atenție: capacul de antrenare al pompei de înaltă presiune trebuie perforat și scos cu o șurubelniță. Instalarea se face cu unelte standard.

Compatibilitate vehicule

Potrivit pentru următoarele modele:

• Astra (2013–2018)

• Combo D GTC (2015–2018)

• Insignia (2015–2018)

• Meriva (2013–2017)

• Mokka (2014–2018)

• Zafira (2013–2018)

Coduri motoare

Compatibil cu motoarele 1.6 CDTi: LVK/B16DTR, LVL/B16DTH, LWQ/B16DTC, LWQ/B16DTE, LWV/B16DTU, LPV/A17DTJ, A16DTH, A17DTC, A17DTE, A17DTJ, B16DTC, B16DTE, B16DTH, B16DTH(DV6FC), B16DTJ, B16DTR, B16DTU, D16DTE, D16DTH, D16DTI, D16DTJ, D16DTN, Z17DTJ

Număr de referință OE

• Opel EN-50885


Numerele originale sunt doar pentru comparație și nu reprezintă unealta originală.

Notă importantă

Vă rugăm să comandați un capac nou pentru antrenarea pompei de înaltă presiune. Capacului i se distruge în timpul demontării și trebuie înlocuit.

Lucrări pregătitoare

• Demontați galeria de admisie.

• Scoateți unitatea de control.

• Vehicule cu transmisie manuală: Asigurați turnul de schimbare în poziția de bază cu un pin înainte de demontare.

• Vehicule cu transmisie automată: Scoateți acumulatorul suplimentar pentru uleiul transmisiei automate.

• Îndepărtați toate conductele de combustibil necesare și sigilați orificiile.

• Scoateți șurubul cutiei de viteze/suportului.

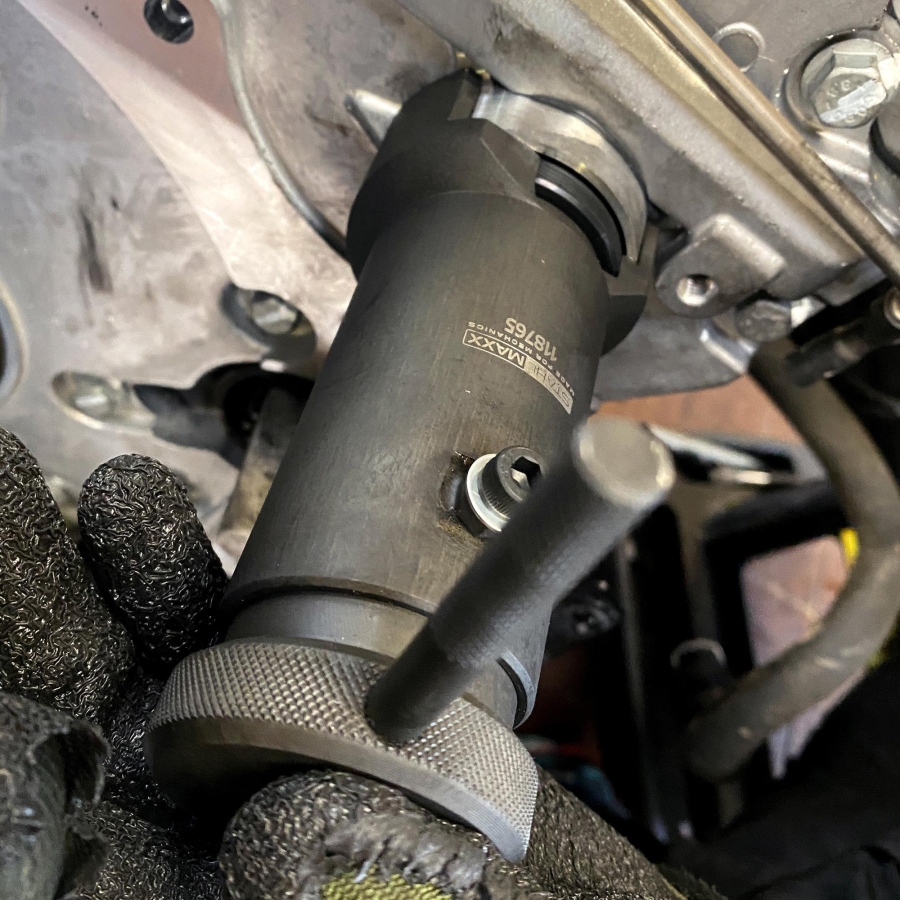

1. Demontarea capacului de închidere

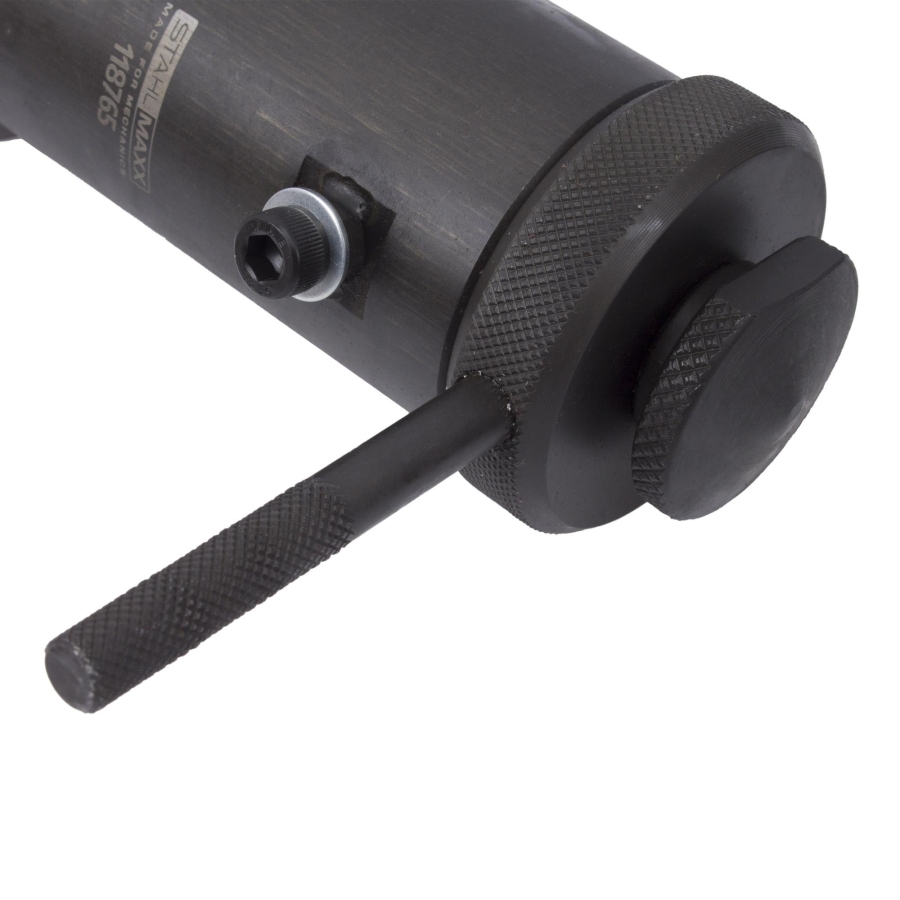

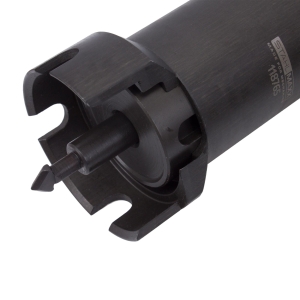

• Utilizați unealta de demontare și mandrina, așezând-o pe blocul motorului.

• Introduceți mandrina prin capac și rotiți 90°.

• Trageți ferm de mânerul uneltei pentru a îndepărta capacul.

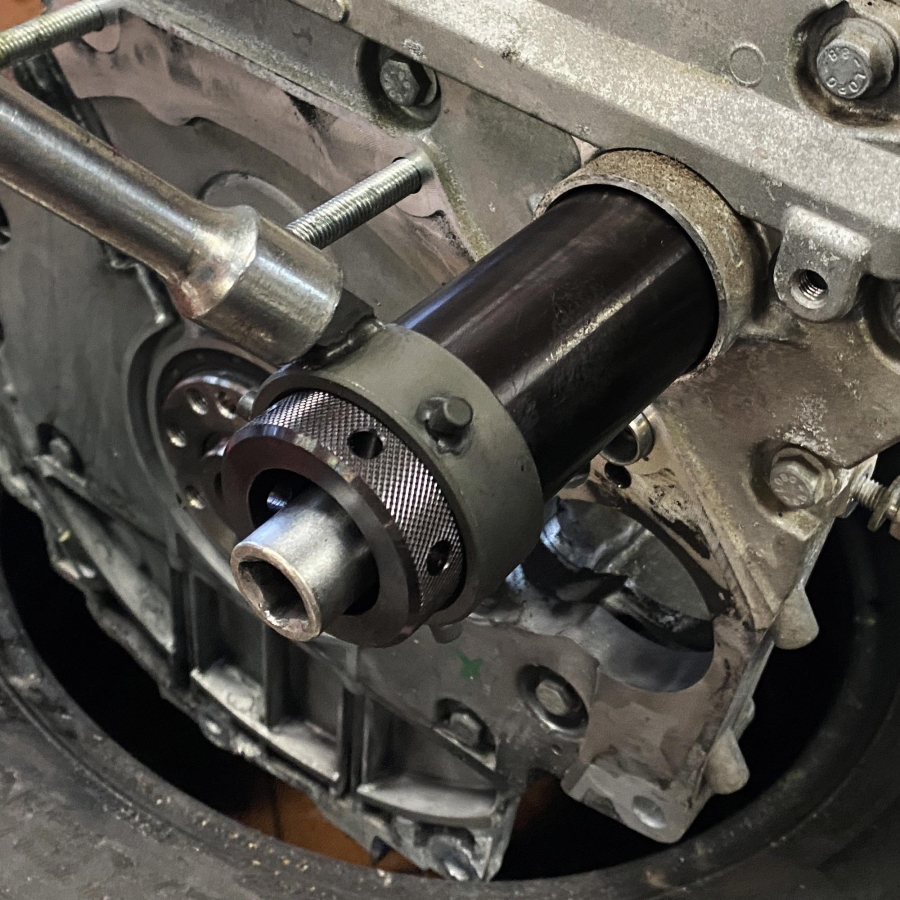

2. Demontarea pompei de injecție

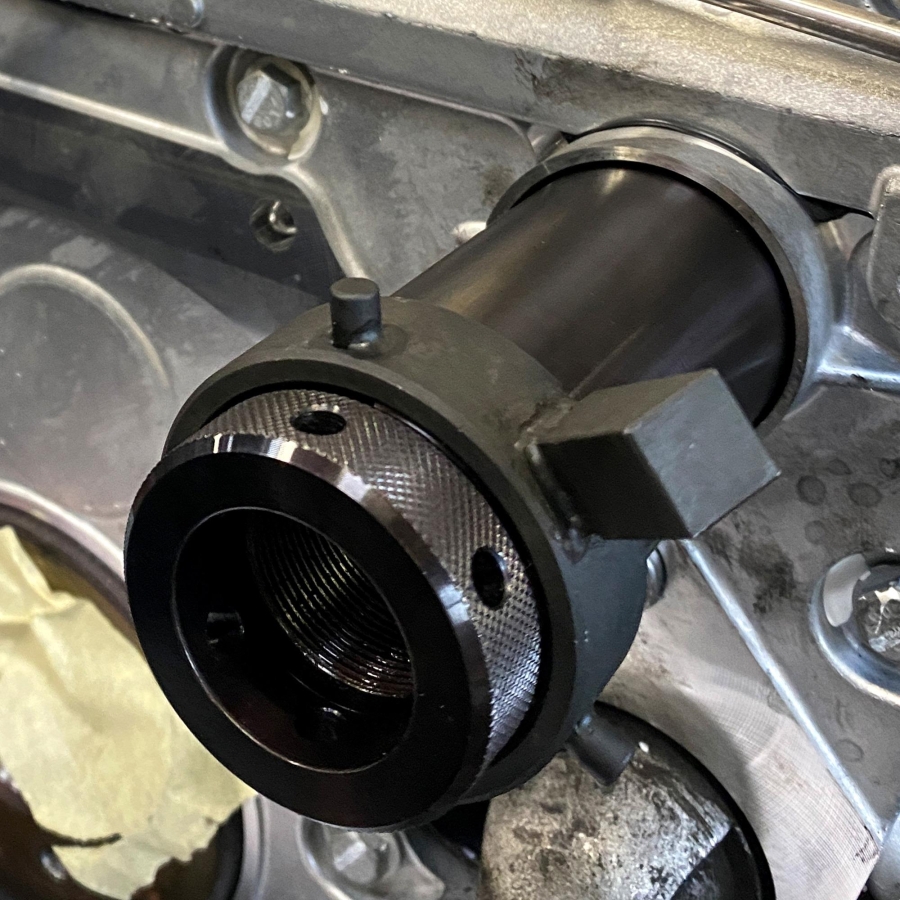

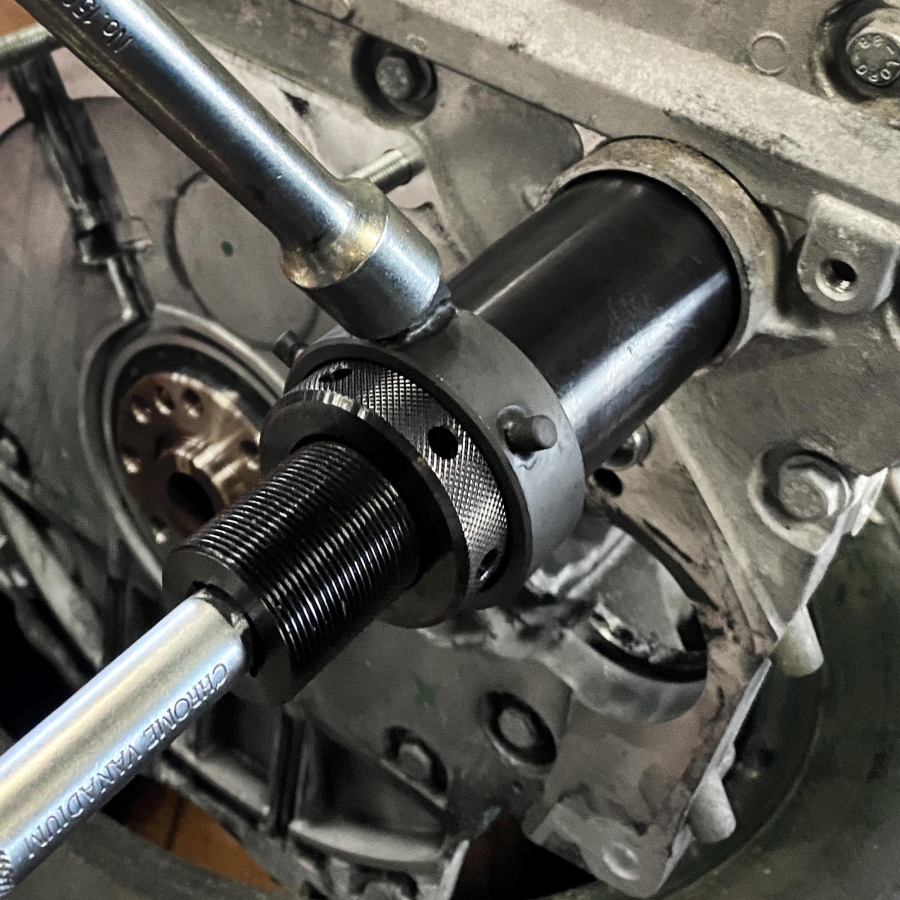

• Montați unealta de fixare, asigurându-vă că cele trei orificii alungite ale pinionului pompei se angajează.

• Aliniați inelul uneltei pentru a permite montarea unei extensii de 1/2”.

• Slăbiți piulița pompei prin manșonul interior folosind extensia de 1/2” pentru a ține contraforta.

• Scoateți cei doi șurubi ai pompei. Dacă este necesar, loviți ușor pompa cu un ciocan din aluminiu sau plastic.

• Introduceți axul de presiune în unealtă – ATENȚIE: Nu folosiți lovituri sau presiune directă pe pompă, pentru a evita deteriorarea pinionului și montarea slabă a cone press.

• Folosiți o unealtă de 1/2” pentru a scoate axul și pinionul pompei.

• Unealta trebuie să rămână montată până când pompa este fixată complet; altfel, sincronizarea trebuie verificată.

3. Montarea pompei de injecție

• Înlocuiți garnitura pompei.

• Transferați poziția penei de fixare pe filet și vârful arborelui cu o marcă personală.

• Poziționați pompa pe pinionul lanțului și canalul lanțului. Verificați alinierea cu o oglindă.

• Apăsați pompa manual și strângeți șuruburile de fixare (2 × 25 Nm).

• Înfiletați piulița și strângeți la 64 Nm, ținând cu extensia de 1/2”.

4. Montarea capacului de închidere

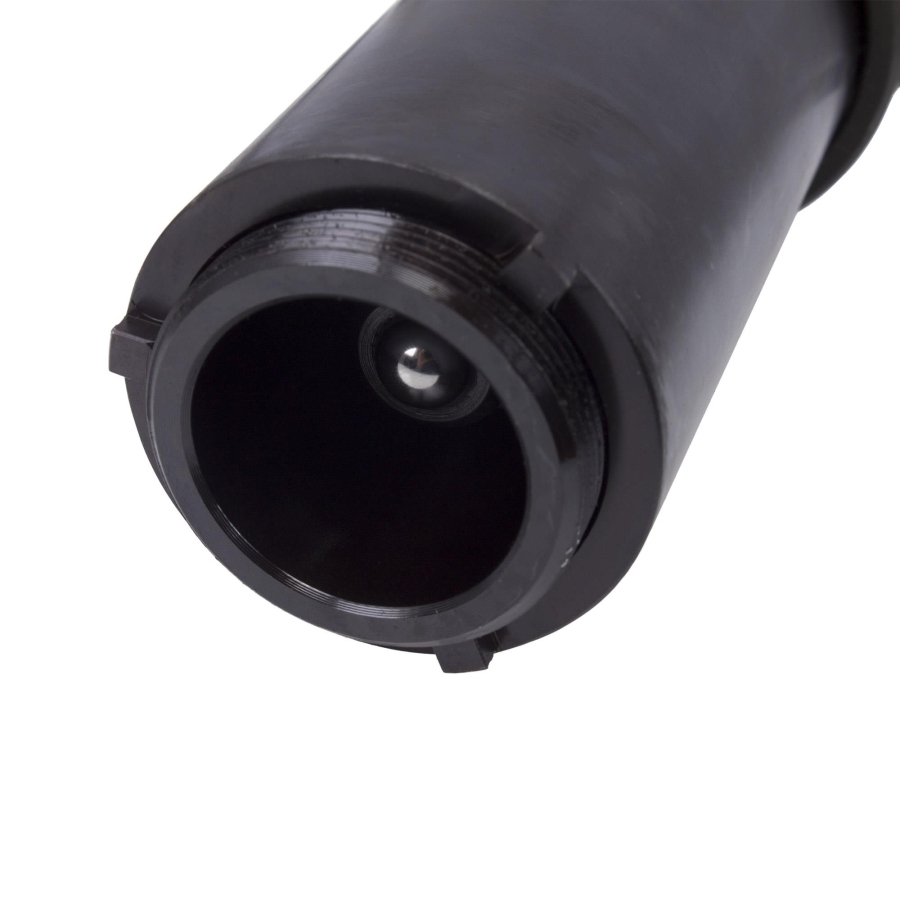

• Unealta se folosește și pentru montarea noului capac.

• Introduceți dopul în unealtă și poziționați-l egal pe partea inferioară a capacului.

• Introduceți prin lovituri ferme pe mâner.

• Vehiculul poate fi reasamblat.

Valori suplimentare de cuplu (dacă este necesar)

• Șurub suport cutie de viteze: 58 Nm

• Turn schimbător: 2 × 20 Nm

• Șuruburi galerie de admisie–chiulasă: 9 × 12 Nm

• Șuruburi galerie de admisie: 9–10 Nm

CHEVROLET CRUZE Saloon (11.2015 - ) CDTi (135 HP, 99 kW)

OPEL ASTRA H (A04) (01.2004 - 05.2014) 1.7 CDTI (L48) (110 HP, 81 kW)

OPEL ASTRA H CLASSIC Hatchback (A04) (01.2009 - ) 1.7 CDTI (L48) (110 HP, 81 kW)

OPEL ASTRA H Caravan (A04) (08.2004 - 05.2014) 1.7 CDTI (L35) (110 HP, 81 kW)

OPEL ASTRA H GTC (A04) (03.2005 - 10.2010) 1.7 CDTI (L08) (110 HP, 81 kW)

OPEL ASTRA H Box/Estate (L70) (02.2004 - 12.2013) 1.7 CDTI (L70) (110 HP, 81 kW)

OPEL ASTRA J (P10) (09.2009 - 10.2015) 1.6 CDTi (68) (136 HP, 100 kW)

OPEL ASTRA J (P10) (09.2009 - 10.2015) 1.7 CDTI (68) (110 HP, 81 kW)

OPEL ASTRA J Caravan (P10) (10.2010 - 10.2015) 1.6 CDTi (35) (136 HP, 100 kW)

OPEL ASTRA J Caravan (P10) (10.2010 - 10.2015) 1.7 CDTI (35) (110 HP, 81 kW)

OPEL ASTRA J GTC (10.2011 - 10.2015) 1.6 CDTI (08) (136 HP, 100 kW)

OPEL ASTRA J GTC (10.2011 - 10.2015) 1.7 CDTI (08) (110 HP, 81 kW)

OPEL ASTRA J Saloon (06.2012 - 10.2016) 1.6 CDTi (69) (136 HP, 100 kW)

OPEL ASTRA J Saloon (06.2012 - 10.2016) 1.7 CDTI (69) (110 HP, 81 kW)

OPEL ASTRA K (B16) (06.2015 - ) 1.6 CDTi (105 HP, 77 kW)

OPEL ASTRA K (B16) (06.2015 - ) 1.6 CDTi (68) (110 HP, 81 kW)

OPEL ASTRA K (B16) (06.2015 - ) 1.6 CDTi (68) (136 HP, 100 kW)

OPEL ASTRA K (B16) (06.2015 - ) 1.6 CDTi (68) (160 HP, 118 kW)

OPEL ASTRA K (B16) (06.2015 - ) 1.6 CDTi (68) (95 HP, 70 kW)

OPEL ASTRA K Sports Tourer (B16) (11.2015 - ) 1.6 CDTi (35) (110 HP, 81 kW)

OPEL ASTRA K Sports Tourer (B16) (11.2015 - ) 1.6 CDTi (35) (136 HP, 100 kW)

OPEL ASTRA K Sports Tourer (B16) (11.2015 - ) 1.6 CDTi (35) (160 HP, 118 kW)

OPEL ASTRA K Sports Tourer (B16) (11.2015 - ) 1.6 CDTi (35) (95 HP, 70 kW)

OPEL ASTRA K Saloon (11.2015 - ) 1.6 CDTi (110 HP, 81 kW)

OPEL ASTRA K Saloon (11.2015 - ) 1.6 CDTi (136 HP, 100 kW)

OPEL CROSSLAND X / CROSSLAND (P17, P2QO) (03.2017 - ) 1.6 Turbo D (75) (116 HP, 85 kW)

OPEL CROSSLAND X / CROSSLAND (P17, P2QO) (03.2017 - ) 1.6 Turbo D (75) (120 HP, 88 kW)

OPEL GRANDLAND X (A18) (06.2017 - ) 1.6 Turbo D (75) (120 HP, 88 kW)

OPEL INSIGNIA A (G09) (07.2008 - 03.2017) 1.6 CDTi (68) (120 HP, 88 kW)

OPEL INSIGNIA A (G09) (07.2008 - 03.2017) 1.6 CDTi (68) (136 HP, 100 kW)

OPEL INSIGNIA A Country Tourer (G09) (07.2008 - 03.2017) 1.6 CDTi (47) (136 HP, 100 kW)

OPEL INSIGNIA A Sports Tourer (G09) (07.2008 - 03.2017) 1.6 CDTi (35) (120 HP, 88 kW)

OPEL INSIGNIA A Sports Tourer (G09) (07.2008 - 03.2017) 1.6 CDTi (35) (136 HP, 100 kW)

OPEL INSIGNIA A Saloon (G09) (07.2008 - 03.2017) 1.6 CDTi (69) (120 HP, 88 kW)

OPEL INSIGNIA A Saloon (G09) (07.2008 - 03.2017) 1.6 CDTi (69) (136 HP, 100 kW)

OPEL INSIGNIA B Grand Sport (Z18) (03.2017 - ) 1.6 CDTi (68) (110 HP, 81 kW)

OPEL INSIGNIA B Grand Sport (Z18) (03.2017 - ) 1.6 CDTi (68) (136 HP, 100 kW)

OPEL INSIGNIA B Sports Tourer (Z18) (03.2017 - ) 1.6 CDTi (35) (110 HP, 81 kW)

OPEL INSIGNIA B Sports Tourer (Z18) (03.2017 - ) 1.6 CDTi (35) (136 HP, 100 kW)

OPEL INSIGNIA B Sports Tourer Combi Van (Z18) (03.2017 - ) CDTi ECOTEC (136 HP, 100 kW)

OPEL MERIVA B MPV (S10) (06.2010 - 03.2017) 1.6 CDTI (75) (95 HP, 70 kW)

OPEL MERIVA B MPV (S10) (06.2010 - 03.2017) 1.6 CDTi (75) (136 HP, 100 kW)

OPEL MOKKA / MOKKA X (J13) (06.2012 - ) 1.6 CDTI (_76) (136 HP, 100 kW)

OPEL MOKKA / MOKKA X (J13) (06.2012 - ) 1.6 CDTI 4x4 (_76) (136 HP, 100 kW)

OPEL ZAFIRA / ZAFIRA FAMILY B (A05) (07.2005 - 05.2019) 1.7 CDTI (M75) (110 HP, 81 kW)

OPEL ZAFIRA B Panel Van/MPV (A05) (07.2005 - 04.2015) 1.7 CDTI VAN (M75) (110 hp, 81 kW)

OPEL ZAFIRA TOURER C (P12) (10.2011 - ) 1.6 CDTI (75) (120 hp, 88 kW)

OPEL ZAFIRA TOURER C (P12) (10.2011 - ) 1.6 CDTI (75) (134 hp, 99 kW)

OPEL ZAFIRA TOURER C (P12) (10.2011 - ) 1.6 CDTI (75) (136 hp, 100 kW
