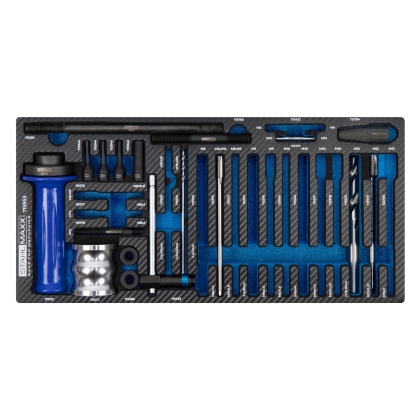

Sistem pentru găurirea și extragerea bujiilor incandescente rupte și repararea filetelor M8–M12
-
Cod:115953B-4
-
Greutate:3.250 Kg
Prezentare:
✔ Set principal complet pentru bujii incandescente rupte sau gripate
✔ Potrivit pentru bujii incandescente M8, M9, M10 și M12
✔ Permite găurirea, extragerea și refacerea filetelor deteriorate
✔ Reparație fără demontarea chiulasei
✔ Burghie și tarozi HSS-Co5 pentru utilizare profesională
✔ Sistem modular cu componente înlocuibile și extensibile individual
Acest sistem profesional este conceput pentru găurirea și extragerea bujiilor incandescente gripate sau rupte, cu filete M8, M9, M10 și M12.
Setul principal complet conține sculele necesare pentru găurire, extracție și refacerea sau repararea filetelor. Lucrările pot fi efectuate fără demontarea chiulasei, evitând astfel o intervenție îndelungată și costisitoare.
Repararea filetelor deteriorate
Sistemul include burghiele și tarozii necesari pentru pregătirea filetelor deteriorate în vederea montării bucșelor filetate de reparație corespunzătoare.
Astfel, filetul de montare al bujiei incandescente poate fi refăcut profesional după găurire sau extracție.
Sistem reglabil cu ciocan culisant
Greutatea ergonomică de impact de 555 g și mânerul ciocanului culisant pot fi combinate cu bara de 100 sau 200 mm.
Bara scurtă permite utilizarea în spații restrânse, cu o cursă minimă de aproximativ 100 mm. În configurația cu lungime maximă, mânerul permite aplicarea simultană a forței de tracțiune și de impact pentru o extracție controlată.
Burghie și tarozi HSS-Co5
Burghiele și tarozii incluși sunt fabricați din HSS-Co5, asigurând o rezistență ridicată la rupere și o durată lungă de utilizare în condiții profesionale de service.
Burghiele în trepte extra-lungi, cu lungimea de 140 mm, sunt potrivite pentru bujii incandescente amplasate în profunzime și pot reduce necesitatea demontării componentelor învecinate, precum galeria de admisie sau sistemul EGR.
Opțiuni flexibile de antrenare
Suportul inovator pentru tarozi permite acționarea sculelor prin:
- Mâner în T
- Antrenare de 1/4"
- Hexagon exterior
Aceasta permite adaptarea modului de lucru la spațiul disponibil și la procedura de reparație respectivă.
Sistem modular organizat clar
Inserția din spumă este marcată cu dimensiunile sculelor și mărimile corespunzătoare ale bujiilor incandescente. Astfel, mecanicul poate identifica ușor componenta corectă pentru fiecare etapă a reparației.
Toate componentele pot fi comandate separat ca piese de schimb. Sistemul modular poate fi astfel întreținut, completat sau extins ulterior cu scule pentru alte dimensiuni de bujii incandescente.
Conținutul pachetului
| Nr. articol | Cantitate | Descriere |
|---|---|---|
| 115174 | 1 buc. | Greutate de impact pentru ciocan culisant, 555 g, 50×48 mm |
| 115175 | 1 buc. | Mâner pentru ciocan culisant, 143×50 mm |
| 115176 | 1 buc. | Bolț de extracție, lungime 70 mm, M5×0,8 și M8×1,25 |
| 115177 | 1 buc. | Bolț de extracție, lungime 70 mm, M6×1,0 și M8×1,25 |
| 115178 | 1 buc. | Bolț de extracție, lungime 70 mm, M8×1,0 și M8×1,25 |
| 115179 | 1 set | Bucșă, lungime 40 mm, diametru exterior 5,4 mm, diametru interior 3,6 mm |
| 115180 | 1 buc. | Bară pentru ciocan culisant, lungime 100 mm, M10×1,5 |
| 115181 | 1 buc. | Bară pentru ciocan culisant, lungime 200 mm, M10×1,5 |
| 115183 | 1 buc. | Suport cu antrenare de 1/4" |
| 115184 | 1 buc. | Adaptor de la M8×1,25 la M10×1,5 |
| 115386 | 1 set | Piuliță opritoare pentru ciocan culisant, hexagon de 14 mm |
| 115432 | 1 set | Bucșă 4,5×60 mm, cu orificiu de 2,5 mm |
| 115913 | 1 buc. | Tarod HSS-Co5, M5×0,8, lungime 140 mm |
| 115914 | 1 buc. | Tarod HSS-Co5, M6×1,0, lungime 140 mm |
| 115915 | 1 buc. | Tarod HSS-Co5, M8×1,0, lungime 140 mm |
| 115916 | 1 buc. | Tarod HSS-Co5, M9×1,0, lungime 140 mm |
| 115917 | 1 buc. | Tarod HSS-Co5, M10×1,0, lungime 140 mm |
| 115918 | 1 buc. | Tarod HSS-Co5, M10×1,25, lungime 140 mm |
| 122706 | 1 buc. | Tarod HSS-Co5, M12×1,0, lungime 140 mm |
| 115919 | 1 buc. | Tarod HSS-Co5, M12×1,25, lungime 140 mm |
| 115920 | 1 buc. | Burghiu în trepte HSS-Co5, 4,2×7×10 mm, lungime 140 mm |
| 115921 | 1 buc. | Burghiu în trepte HSS-Co5, 4,2×8×10 mm, lungime 140 mm |
| 115922 | 1 buc. | Burghiu în trepte HSS-Co5, 5×9×10 mm, lungime 140 mm |
| 115923 | 1 buc. | Burghiu în trepte HSS-Co5, 7×10,8×12 mm, lungime 140 mm |
| 115924 | 1 buc. | Burghiu HSS-Co5, 3,5 mm, lungime 125 mm |
| 115939 | 1 buc. | Burghiu HSS-Co5, 2,5 mm, lungime 125 mm |
| 115943 | 1 buc. | Adaptor special pentru electrozii bujiilor incandescente, 2,6 mm |
| 115944 | 1 buc. | Adaptor special pentru electrozii bujiilor incandescente, 3,2 mm |
| 115945 | 1 buc. | Adaptor special pentru electrozii bujiilor incandescente, 3,5 mm |
| 115946 | 1 buc. | Adaptor special pentru electrozii bujiilor incandescente, 8,25 mm |
| 115953S | 1 buc. | Inserție din spumă marcată pentru sculele de găurire, format 1/3 |
| 115269 | 1 buc. | Cutie pentru organizarea și depozitarea sculelor în atelier, format 1/3 |
1. Bujie incandescentă ruptă
Ilustrație în secțiune a unei bujii incandescente cu hexagonul de antrenare rupt. Punctul de rupere este marcat în imagine.
2. Îndepărtați componentele rupte
Îndepărtați electrodul central folosind inserția specială corespunzătoare.
Rețineți că pot apărea diferite puncte de rupere, în funcție de modul în care s-a fracturat bujia incandescentă.
Determinați varianta de rupere
Varianta A
Componente îndepărtate:
Capacul electrodului central împreună cu hexagonul
de antrenare.
Continuați cu pasul 3.
Varianta B
Componente îndepărtate:
Capacul împreună cu electrodul central și hexagonul
de antrenare.
Continuați cu pasul 5.
Dacă electrodul central este încă vizibil, continuați mai întâi cu pasul 4.
3. Îndepărtați electrodul central
Îndepărtați partea rămasă a electrodului central folosind inserția specială corespunzătoare.
4. Găuriți electrodul
Asigurați-vă că electrodul central a fost îndepărtat suficient de adânc pentru a permite următoarea operațiune de găurire.
Utilizați bucșa de centrare corespunzătoare împreună cu burghiul adecvat.
5. Calculați adâncimea de găurire
A = Lungimea totală a unei bujii incandescente identice
B = Lungimea componentei rupte
6. Găuriți bujia incandescentă
După determinarea adâncimii necesare de găurire, marcați limita de găurire pe burghiu cu un marker permanent sau cu bandă adezivă.
7. Executați filetul pentru extractor
Executați filetul corespunzător pentru scula de extracție și înșurubați șurubul de extracție corespunzător în bujia incandescentă.
8. Extrageți bujia incandescentă
Conectați șurubul de extracție la ciocanul culisant folosind adaptorul corespunzător.
Selectați lungimea tijei ciocanului culisant în funcție de spațiul de lucru disponibil.
Îndepărtați cu atenție partea rămasă a bujiei incandescente din chiulasă prin lovituri controlate cu ciocanul culisant.
9. Refaceți filetul bujiei incandescente
Pentru a proteja camera de ardere împotriva așchiilor, scurtați vârful demontat al bujiei incandescente, curățați-l temeinic și utilizați-l ca dop.
Aplicați vaselină multifuncțională pe tarod, astfel încât particulele metalice să adere la sculă și să nu pătrundă în camera de ardere.
10. Montați noua bujie incandescentă
Înainte de montare, curățați locașul bujiei incandescente cu un alezor corespunzător.
Dacă filetul original al bujiei incandescente nu poate fi refăcut, reparați-l folosind o bucșă filetată corespunzătoare.
