Set scule pentru bucșe punte spate BMW Seria 5 E60 E61 E63 E64
-
Cod:118534
-
Greutate:4.500 Kg
Prezentare:
✔ Set profesional pentru înlocuirea bucșelor punții spate
✔ Potrivit pentru BMW Seria 5 E60, E61, E63 și E64
✔ Conceput pentru bucșele față și spate cauciuc-metal ale cadrului punții spate
✔ Permite înlocuirea bucșelor direct pe vehicul
✔ Nu necesită demontarea completă a punții spate
✔ Include adaptoare de presare, spindle, bucșă și rulment axial
✔ Asigură poziționarea și înălțimea corectă la montaj
✔ Potrivit pentru lucrări profesionale la suspensie
Acest set profesional de scule speciale este proiectat pentru înlocuirea bucșelor cauciuc-metal față și spate ale cadrului punții spate la BMW Seria 5 E60, E61, E63 și E64.
Unealta permite înlocuirea rapidă și eficientă a bucșelor direct pe vehicul, fără demontarea completă a punții spate, reducând semnificativ timpul de reparație.
Setul asigură înălțimea și poziția corectă de montaj a bucșelor. Cu toate acestea, trebuie respectate și verificate întotdeauna instrucțiunile producătorului și specificațiile geometriei suspensiei.
Pentru a garanta durata lungă de viață a sistemului spindle-ului, utilizarea pistolului pneumatic cu impact nu este permisă.
Pentru funcționare optimă, suprafețele de montaj ale punții spate trebuie curățate și lubrifiate ușor, iar toate filetele uneltei trebuie curățate și unse cu vaselină MoS2.
Demontarea și montarea bucșelor față și spate se realizează prin aceeași procedură.
Compatibilitate vehicule
Potrivit pentru:
BMW Seria 5
- E60
- E61
- E63
- E64
Bucșe compatibile
Potrivit pentru bucșe precum:
- BMW OE 33 31 6 764 904
- BMW OE 33 31 6 770 826
- Lemförder 35039 01
- Meyle 314 710 0022
Numere OEM de referință
Pentru utilizare ca:
- BMW ca 334270
- BMW ca 83300494654
Informații importante
- Cadrul punții spate trebuie coborât pentru efectuarea lucrării
- Nu utilizați pistol pneumatic cu impact
- Toate filetele trebuie curățate și lubrifiate cu vaselină MoS2
- Suprafețele de montaj ale punții spate trebuie curățate și lubrifiate ușor
- Orientarea corectă a bucșelor la montaj trebuie respectată cu atenție
Instrucțiuni de montaj
Demontare bucșe
- Pentru demontare mai ușoară se recomandă încălzirea bucșei cu pistol cu aer cald până la max. 600°C timp de aproximativ 2 minute
- Montați adaptorul de presare și bucșa de extracție conform configurației sculei
- Utilizați spindle-ul și rulmentul pentru extracție controlată
Montare bucșe
- Lubrifiați bucșa nouă înainte de montaj
- Bucșele trebuie montate cu elementele rigide rotite la 90° față de direcția de deplasare
- Respectați marcajele și săgețile imprimate pe bucșe, dacă există
- Presați bucșa până la atingerea adâncimii corecte de montaj
Conținut pachet
- Adaptor de presare cu sistem de blocare, pentru utilizare ca BMW 334274 / 83300494713 și 334153 / 83300492410
- Placă adaptor pentru bucșă, pentru utilizare ca BMW 334271 / 83300494710
- Bucșă, pentru utilizare ca BMW 334272 / 83300494711
- Adaptor de presare, pentru utilizare ca BMW 334274 / 83300494713
- Piuliță M16x2 SW24, pentru utilizare ca BMW 334155 / 83300492412
- Spindle M16x2, 260 mm, pentru utilizare ca BMW 334154 / 83300492411
- Rulment axial 16 × 24 mm, pentru utilizare ca BMW 334154 / 83300492411
Aplicații
Potrivit pentru:
- Demontare bucșe punte spate
- Montare bucșe punte spate
- Reparații cadru punte spate
- Întreținere suspensie spate
- Service profesional suspensie BMW
Numerele OEM și de referință sunt utilizate exclusiv pentru identificare și comparație. Acest produs nu este o unealtă originală a producătorului.
Acest set special de scule este destinat demontării și montării bucșelor metal-cauciuc față și spate ale cadrului punții spate. Înlocuirea bucșelor poate fi efectuată direct pe vehicul, fără demontarea completă a punții spate, economisind astfel timp considerabil.
Compatibilitate vehicule
Potrivit pentru construcția punții spate a următoarelor modele BMW Seria 5:
- BMW E60
- BMW E61
- BMW E63
- BMW E64
Referință OEM
- Se utilizează ca BMW special tool: 334270 / 83300494654

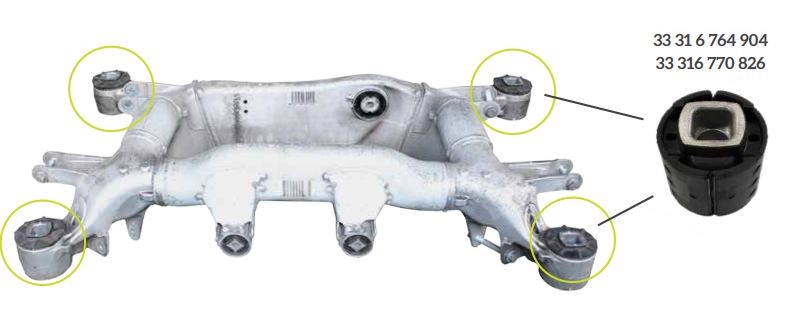

Numere OEM compatibile pentru bucșe / suporturi
- BMW OE: 33 31 6 764 904
- BMW OE: 33 31 6 770 826
- Lemförder: 35039 01
- Meyle: 314 710 0022
Informații importante
Atenție
Pentru a asigura durata de viață a axelor filetate, utilizarea pistolului de impact este strict interzisă.
Deși scula garantează înălțimea și poziția corectă de montaj a bucșelor, consultați și verificați întotdeauna documentația producătorului vehiculului pentru a asigura alinierea și poziționarea corectă a componentelor suspensiei.
Pentru funcționarea corectă a sculei
Scula va funcționa corect și durabil doar dacă sunt respectate următoarele condiții:
- Locașul din puntea spate este curățat și ușor lubrifiat.
- Toate filetele sculei sunt curățate de impurități și unse cu vaselină MoS2.
Pregătire înainte de utilizare
Pentru această operațiune, cadrul punții spate trebuie coborât.
Operațiuni preliminare necesare
- Demontați roțile spate
- Demontați sistemul de evacuare
- Slăbiți parțial protecția termică spate
- Scoateți cablurile frânei de mână din suporturile de fixare de pe ambele părți
- Deconectați conectorii pentru senzorii ABS, senzorii de uzură ai plăcuțelor de frână și, dacă este cazul, senzorul de nivel
- Desfaceți amortizoarele de pe suport și demontați brațele de suspensie
- Slăbiți șuruburile cadrului punții spate, demontați plăcile limitatoare și coborâți cadrul
Important la remontare
La reasamblare, brațele de suspensie trebuie strânse mai întâi, iar ulterior șuruburile cadrului punții spate.
Bucșe punte spate
Notă
Procedura de demontare și montare este identică atât pentru bucșele față, cât și pentru cele spate.

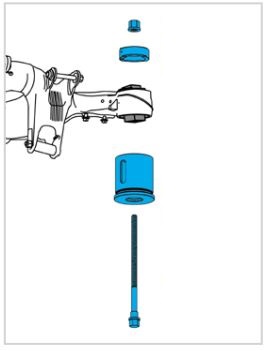

Procedura de demontare a bucșelor
- Pentru a facilita demontarea, se recomandă încălzirea bucșei timp de aproximativ 2 minute cu un pistol cu aer cald la maximum 600°C
- Clichetul adaptorului de presare trebuie să fie pliat pentru demontare
- Poziționați adaptorul de presare în partea superioară
- Montați manșonul cu placa suport din partea inferioară
- Fixați ansamblul folosind axul filetat, rulmentul axial și piulița

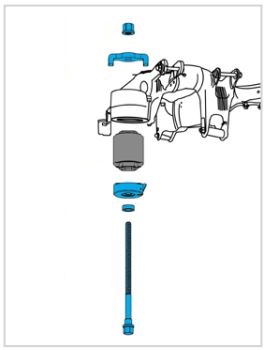

Procedura de montare a bucșelor
- Pentru a facilita montajul, se recomandă aplicarea unui lubrifiant de montaj pe bucșă
- Bucșa trebuie montată cu elementele rigide poziționate la 90° față de direcția de deplasare
- Dacă există săgeți marcate pe bucșă, acestea trebuie orientate în direcția de mers sau invers acesteia conform specificațiilor producătorului
- Poziționați adaptorul de presare în partea superioară
- Clichetul adaptorului de presare trebuie să fie deschis pentru montaj
- Montați adaptorul de presare din partea inferioară împreună cu axul filetat și rulmentul axial, apoi fixați folosind axul, rulmentul și piulița
- Procesul de presare continuă până când clichetul atinge puntea
- După montajul corect, bucșa trebuie să aibă o proeminență de aproximativ 4–5 mm deasupra carcasei punții
