Set scule pentru distribuție motoare Ford 1.0 / 1.1L EcoBoost cu 3 cilindri și curea de distribuție în baie de ulei
-
Cod:999174
-
Greutate:5.090 Kg
Prezentare:
✔ Conceput pentru motoarele Ford 1.0L și 1.1L EcoBoost, ECOnetic și SCTi cu 3 cilindri
✔ Compatibil cu motoarele din prima generație cu curea de distribuție în baie de ulei
✔ Pentru înlocuirea curelei de distribuție, reglarea distribuției și reparația motorului
✔ Compatibil cu motoare echipate cu sau fără sistem VCT
✔ Scule de blocare fabricate cu precizie pentru alinierea exactă a distribuției
✔ Set complet pentru utilizare profesională în atelier
Acest set profesional de scule pentru distribuție este destinat blocării și reglării precise a distribuției la motoarele Ford EcoBoost, ECOnetic și SCTi de 1.0L și 1.1L, cu 3 cilindri, din prima generație, echipate cu curea de distribuție în baie de ulei.
Permite efectuarea în condiții de siguranță și cu precizie a înlocuirii curelei de distribuție, a reparațiilor motorului și a reglării distribuției conform procedurilor recomandate de producător.
Sculele pentru blocarea arborilor cu came sunt sudate folosind un șablon de aliniere realizat special, asigurând o poziționare perfect paralelă pe suprafața de reglaj a arborilor cu came. În plus, acestea dispun de un decupaj care permite montarea fără demontarea conductei de alimentare cu ulei a turbocompresorului, facilitând intervenția.
Informații importante
Aceste motoare utilizează o curea de distribuție care funcționează în baie de ulei. La fiecare intervenție, cureaua trebuie verificată cu atenție pentru uzură, degradare și desprinderea fibrelor. Resturile desprinse pot bloca sorbul pompei de ulei și pot provoca avarii grave ale motorului.
La unele motoare, șaiba de fricțiune de sub amortizorul de vibrații al arborelui cotit nu este montată din fabrică. Pentru obținerea cuplului de strângere corect, se recomandă montarea unei șaibe noi atunci când este necesar.
Fulia arborelui cotit este prevăzută cu un inel magnetic utilizat pentru semnalul senzorului de poziție al arborelui cotit. Nu depozitați fulia pe suprafețe metalice sau magnetice.
La motoarele echipate cu sistem VCT, variatoarele arborilor cu came trebuie aduse în poziția zero și blocate înainte de demontarea sau montarea amortizorului de vibrații.
Ford recomandă utilizarea unui multiplicator de cuplu 1:5 (Art. nr. 121148) la montarea fuliei arborelui cotit.
Cupluri de strângere de referință
Valorile de mai jos sunt orientative și se bazează pe motorul Ford Fiesta Mk6 1.0L cu codul YYJA. Respectați întotdeauna specificațiile oficiale ale producătorului.
- Fulia arborelui cotit:
- 25 Nm
- 70 Nm
- Demontați știftul de blocare
- Montați multiplicatorul de cuplu
- 60 Nm + 5 × 90°
- Cu multiplicator 1:5: 300 Nm + 90°
- Roți dințate arbori cu came:
- 30 Nm
- 50 Nm
- 95 Nm + 45°
- Rolă întinzătoare curea distribuție: 26 Nm
- Capac chiulasă: 10 Nm
- Dop orificiu PMS arbore cotit: 20 Nm
Compatibilitate vehicule
Potrivit pentru motoarele Ford EcoBoost, ECOnetic și SCTi de 1.0L și 1.1L cu 3 cilindri, fabricate din 2012, cu sau fără sistem VCT.
Compatibil cu:
- Ford B-MAX
- Ford C-MAX
- Ford Grand C-MAX
- Ford Courier
- Ford EcoSport
- Ford Fiesta
- Ford Focus
- Ford Grand Tourneo Connect
- Ford Transit Courier
Coduri motor
M1CA, M1CB, M1DA, M1DC, M1DD, M1DH, M1FA, M1JA, M1JC, M1JE, M1JH, M1JJ, M1JL, M1JM, M1JU, M2DA, M2DB, M2DC, M2GA, M2GB, P4JA, P4JB, P4JC, P4JD, Q0JA, Q0JB, Q0JC, Q0JD, SFCA, SFCB, SFCC, SFCD, SFCE, SFCF, SFDA, SFDB, SFDC, SFJA, SFJB, SFJC, SFJD, SFJE, SFJF, SFJH, SFJJ, SFJK, SFJL, SFJN, SFJP, YYJA, YYJB, YYJD, YYJE
Referințe OEM
Se utilizează ca:
- Ford 303-732
- Ford 303-1054
- Ford 303-1602
- Ford 303-1604
- Ford 303-1605
- Ford 303-1606
- Ford 303-1603

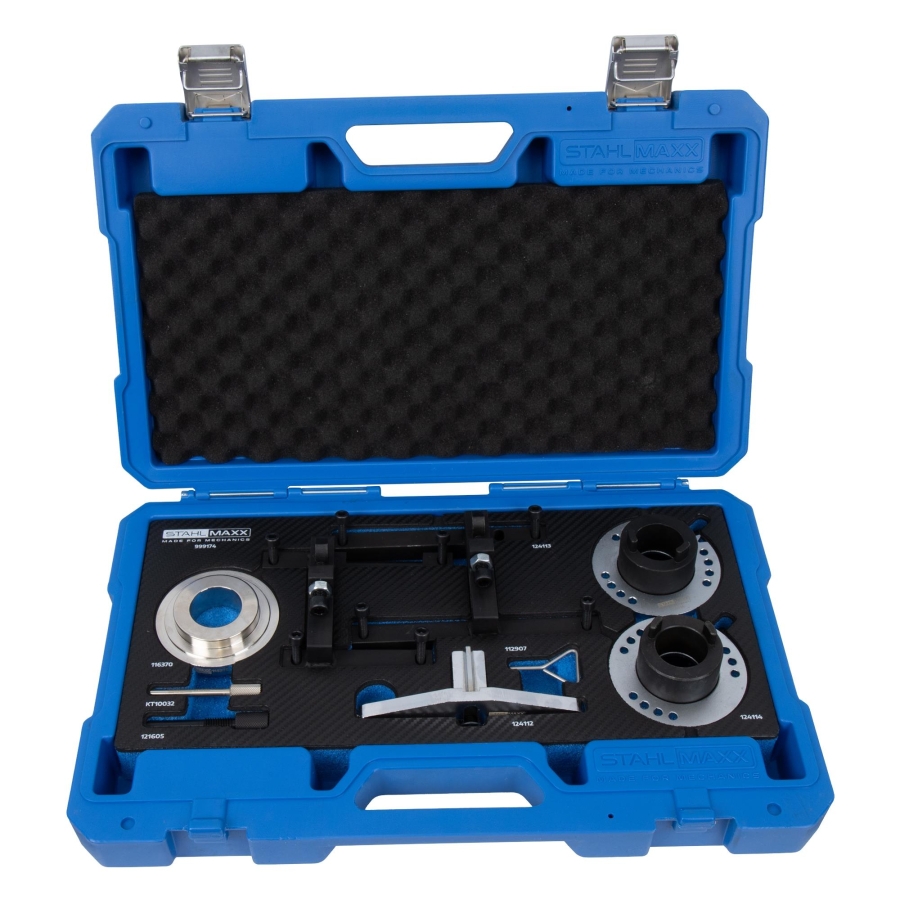

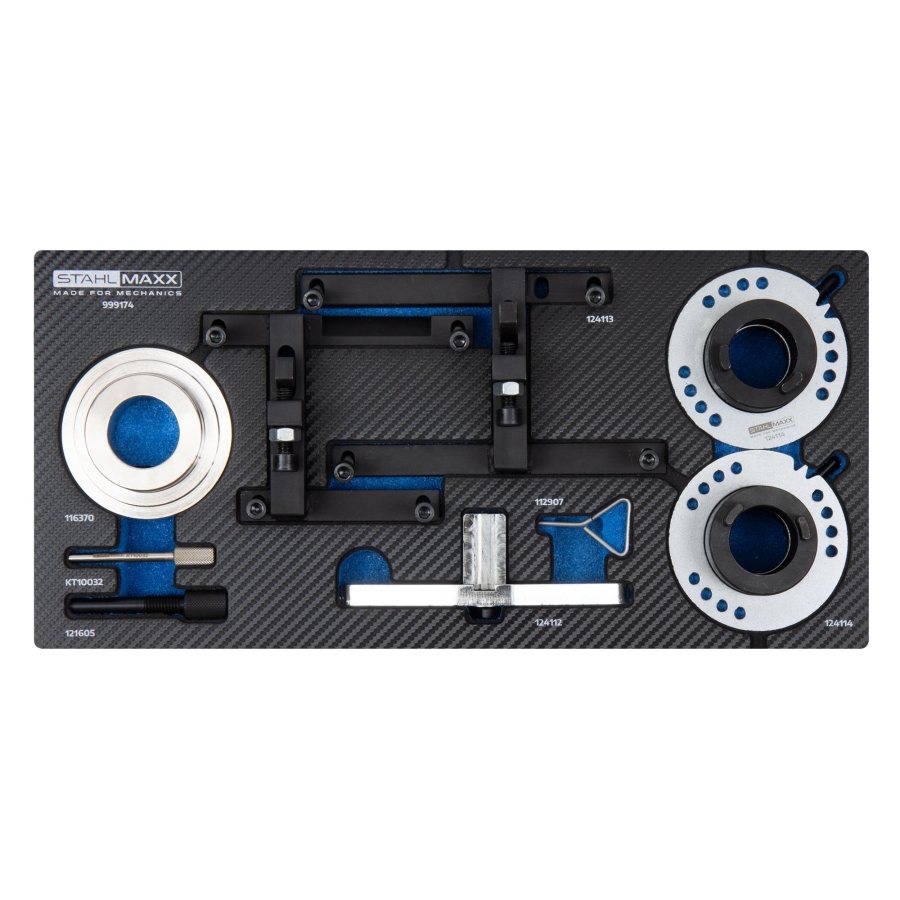

Conținutul setului
- Art. nr. 124113 – Scule pentru blocarea arborilor cu came, ca Ford 303-1605
- Art. nr. 121605 – Șurub de blocare arbore cotit, ca Ford 303-1604
- Art. nr. 124112 – Dispozitiv de blocare volant prin orificiul demarorului, ca Ford 303-1602
- Art. nr. 124114 – Set pentru reglarea variatoarelor VCT ale arborilor cu came, ca Ford 303-1606
- Art. nr. KT10032 – Dispozitiv de poziționare a fuliei arborelui cotit, ca Ford 303-732
- Art. nr. 112907 – Știft de blocare pentru întinzătorul curelei de distribuție, ca Ford 303-1054
- Art. nr. 116370 – Dispozitiv pentru montarea simeringului frontal al arborelui cotit, ca Ford 303-1603

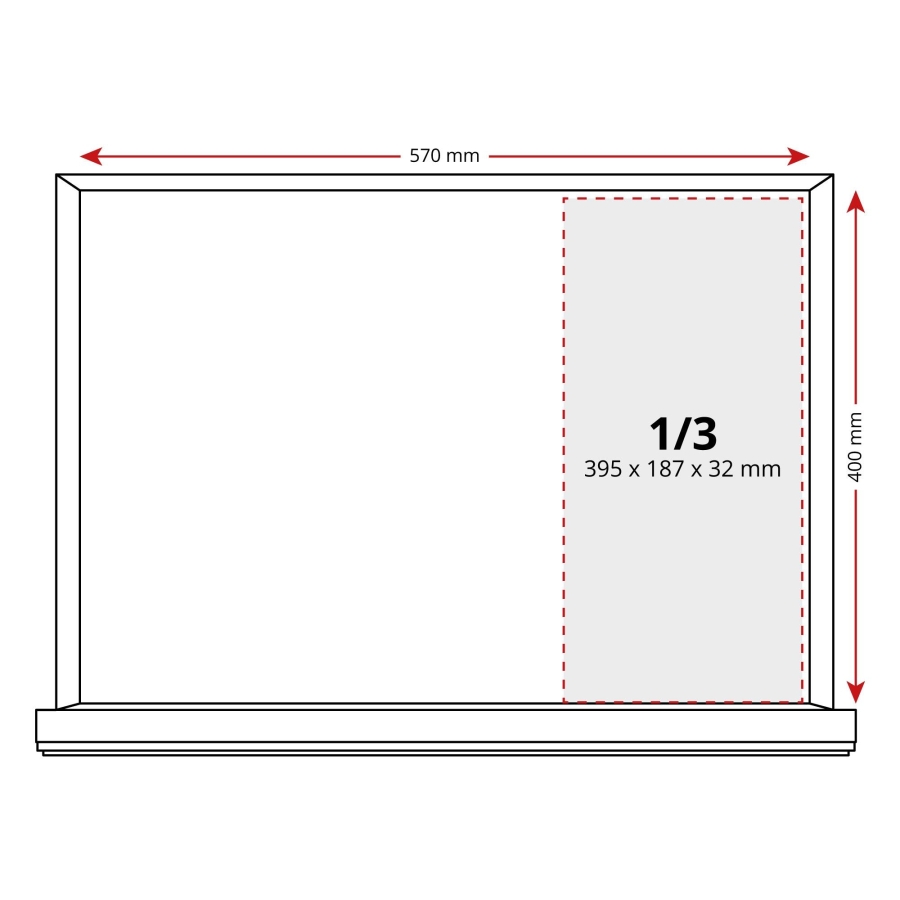

- Art. nr. 999174S – Inserție din spumă 1/3 (395 × 187 × 32 mm)
- Art. nr. 115269 – Cutie de depozitare
Numerele originale sunt menționate doar în scop de comparație. Acesta nu este un produs original al producătorului.
