Set scule distribuție motor pentru Opel Ecotec V6 motoare multi-supapă

Acest set de scule pentru distribuție este conceput pentru verificarea și reglarea precisă a fazelor motoarelor Opel Ecotec V6 cu tehnologie multi-supapă.

Permite blocarea și poziționarea exactă a arborelui cotit și a arborilor cu came în timpul operațiunilor de service, cum ar fi înlocuirea curelei de distribuție sau reparațiile motorului.

Compatibil cu următoarele vehicule:

• Opel Calibra 2.5 V6 (1993–1998)
• Opel Cavalier 2.5 / 2.6 V6 (1993–1995)
• Opel Omega B 2.5 / 2.6 V6 (1994–2003)
• Opel Omega B 3.0 / 3.2 V6 (1994–2003)
• Opel Signum 3.2 V6 (2003–2005)
• Opel Sintra 3.0 V6 (1996–1999)
• Opel Vectra A / B / C 2.5 / 2.6 / 3.2 V6 (1993–2005)
• Saab 9-5 3.0 V6 (cod motor: B308E)

Conținut pachet

Setul include toate sculele necesare pentru reglaje profesionale:

• Dispozitiv blocare arbore cotit, utilizat ca KM-800-10
• Șablon reglare arbore cu came, utilizat ca KM-800-20
• Suport fixare, utilizat ca KM-800-30
• Dispozitiv blocare arbore cu came dreapta, utilizat ca KM-800-1
• Dispozitiv blocare arbore cu came stânga, utilizat ca KM-800-2
• Tubulară profil E, 1/2" (12,5 mm), dimensiune E20, pentru rolă ghidaj
• Cheie inelară offset, 30 mm

Compatibilitate motoare

Compatibil cu motoare Opel și Saab Ecotec V6 cu următoarele coduri:

C25XE, X25XE, X30XE, Y26SE, Y32SE, B308E

Funcționalitate

Acest set permite:

• Blocarea sigură a arborelui cotit și a arborilor cu came
• Reglarea precisă a distribuției motorului
• Efectuarea eficientă și sigură a operațiunilor de service
• Reducerea riscului de deteriorare a motorului

Numerele OEM sunt menționate doar pentru referință. Produsul nu este unealtă originală.

Montaj

1. Demontați capacul curelei de distribuție, cureaua de accesorii (curea poli-V), întinzătorul, fulia arborelui cotit, precum și toate celelalte componente care împiedică accesul la cureaua de distribuție.
2. Rotiți arborele cotit până aproape de Punctul Mort Superior (PMS) al cilindrului 1, apoi montați dispozitivul de blocare al arborelui cotit.

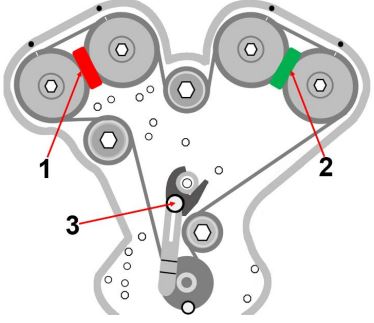

3. Continuați să rotiți cu atenție arborele cotit până când dispozitivul de blocare este complet fixat și pot fi montate dispozitivele de blocare ale arborilor cu came, după cum urmează:
   Roțile dințate ale arborilor cu came trebuie să fie aliniate la marcaje.
   • Montați dispozitivul 1 (roșu) între roțile dințate ale băncii de cilindri dreapta
   • Montați dispozitivul 2 (verde) între roțile dințate ale băncii de cilindri stânga
     Arborii cu came sunt acum blocați în poziție.
4. Reglați dispozitivul de blocare al arborelui cotit, astfel încât, prin brațul de blocare, arborele cotit să fie sprijinit ferm pe carcasa pompei în poziția PMS.
5. După montarea tuturor dispozitivelor de blocare, eliberați rola întinzătoare și demontați cureaua de distribuție veche.
   Se recomandă înlocuirea tuturor rolelor de ghidare și a rolei întinzătoare.

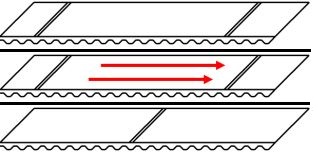

6. Montați noua curea de distribuție, asigurând alinierea corectă:
   • Marcajele de pe curea trebuie să coincidă cu cele de pe roțile dințate ale arborilor cu came
   • Săgeata de pe curea trebuie să indice direcția de rotație a motorului

Informații importante

• Aliniați la marcajele arborilor cu came
• Săgeata indică sensul de rotație
• Aliniați la marcajul arborelui cotit

Reglarea distribuției arborilor cu came cu ajutorul șablonului de reglaj

7. Cu arborele cotit blocat în poziția PMS, montați șablonul de verificare a distribuției pe roțile arborilor cu came și verificați poziția acestora.
8. Dacă marcajele roților arborilor cu came sunt înaintea marcajelor șablonului, corectați poziția prin rotirea rolei inferioare de ghidare a curelei în sens invers acelor de ceasornic.
9. Dacă marcajele sunt după marcajele șablonului, corectați poziția prin rotirea rolei inferioare de ghidare în sensul acelor de ceasornic.
10. Strângeți toate șuruburile și întinzătoarele conform specificațiilor producătorului, apoi reasamblați vehiculul în ordine inversă.

Instrucțiuni de utilizare

Important:
Respectați întotdeauna instrucțiunile producătorului vehiculului pentru a asigura montajul corect al curelei de distribuție.

Atenție:
Cureaua de distribuție nu trebuie demontată niciodată fără blocarea prealabilă a arborilor cu came și a arborelui cotit în poziția PMS.
