Tester universal pentru tensiunea curelei de distribuție cu afișaj valoare țintă/reală și capete de calibrare

Instrument profesional de măsurare conceput pentru lucrări de întreținere și reparație la motoare cu distribuție pe curea fără indicator integrat de tensionare.

Mulți producători auto specifică valorile tensiunii curelei de distribuție doar pentru dispozitivele lor originale de măsurare. Cu acest tester universal, mecanicul poate măsura și regla cu precizie tensiunea curelei în timpul procedurilor de service.

Dispozitivul funcționează conform standardelor de tensionare impuse pentru curelele de distribuție.

Măsurare precisă a tensiunii curelei

Testerul este proiectat pentru curele de distribuție cu lățime maximă de:

• 30 mm

Forța necesară diferă în funcție de grosimea curelei de distribuție.

Înainte de măsurare trebuie selectat și montat capul de calibrare corespunzător cu ajutorul șablonului inclus pentru măsurarea grosimii curelei.

Determinarea se realizează inclusiv pe dinții curelei pentru o precizie maximă.

După instalarea pe curea, tensiunea poate fi verificată folosind marcajele de pe pistonul indicator.

Informații privind calibrarea

Setul include o placă de calibrare.

Se recomandă verificarea periodică a:

• preciziei măsurării
• calibrării corecte
• funcționării adecvate a dispozitivului

mai ales după utilizări repetate în atelier.

Aplicații în atelier

Potrivit pentru:

• Măsurarea tensiunii curelei de distribuție
• Reglarea tensiunii curelei de distribuție
• Proceduri de reglare a distribuției motorului
• Întreținerea sistemului de distribuție
• Reparații și întreținere motoare

Conceput pentru utilizare profesională în service-uri auto.

Conținutul setului

• 1 x Unitate principală pentru măsurarea tensiunii curelei de distribuție
• 1 x Placă de calibrare
• 1 x Șablon pentru măsurarea grosimii curelei de distribuție
• 6 x Capete de calibrare
• 1 x Inserție din spumă

Avantaje tehnice

• Afișaj valoare țintă/valoare reală
• Utilizare universală
• Reglare precisă a tensiunii curelei
• Capete de calibrare interschimbabile
• Compatibil cu diferite grosimi ale curelei de distribuție
• Construcție profesională pentru atelier

Acest set de scule este destinat pentru măsurarea grosimii curelei de distribuție și oferă o metodă simplă, precisă și eficientă pentru reglarea tensiunii curelei de distribuție pe baza grosimii măsurate a curelei.

Potrivit pentru curele de distribuție cu o lățime de până la 30 mm.

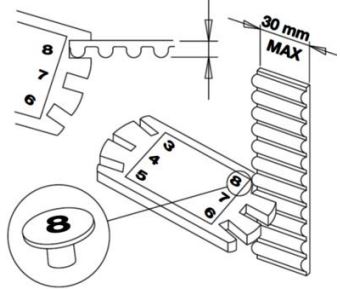

Măsurarea grosimii curelei de distribuție

Determinați grosimea curelei de distribuție folosind șablonul de măsurare a grosimii curelei de distribuție (1).

Fanta corectă pentru cureaua de distribuție este cea mai îngustă fantă (cea mai mică valoare) în care cureaua se potrivește.

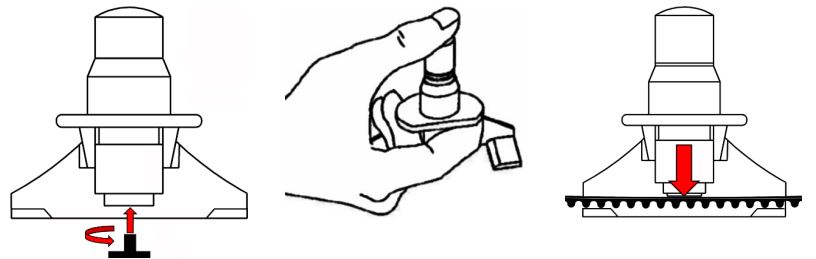

Pregătire

1. Înșurubați capul de calibrare numerotat corespunzător în pistonul testerului de tensiune (9).
2. Verificați dacă pistonul testerului de tensiune (9) se mișcă liber și uniform.
3. Poziționați testerul de tensiune pe cureaua de distribuție în poziția recomandată de producătorul motorului pentru verificarea tensiunii.
4. Asigurați-vă că pistonul este orientat către partea netedă a curelei de distribuție.

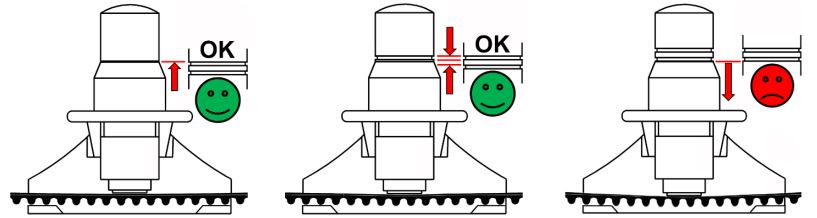

Curea de distribuție nouă

O curea de distribuție nouă trebuie tensionată astfel încât să fie vizibilă doar marginea superioară a canelurii superioare.

Curea de distribuție aflată în exploatare

• Pentru o curea de distribuție aflată în exploatare, testerul de tensiune (9) trebuie să indice o valoare între canelura superioară și cea inferioară.
• Dacă valoarea măsurată este la sau sub marginea inferioară a canelurii inferioare, cureaua de distribuție trebuie înlocuită.
• Respectați întotdeauna intervalele de înlocuire a curelei de distribuție recomandate de producătorul vehiculului.

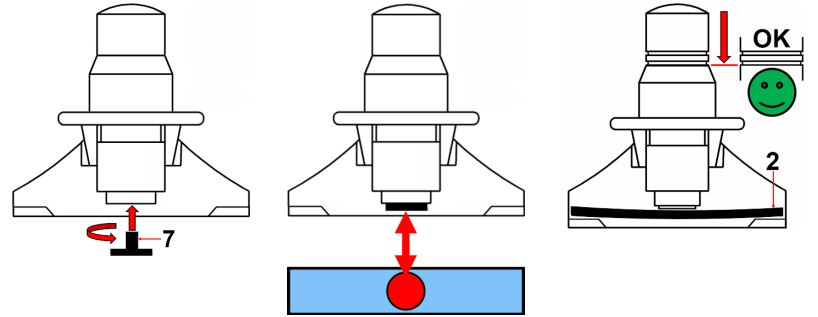

Verificarea testerului de tensiune

Verificați periodic dacă testerul de tensiune indică valori corecte.

Procedați după cum urmează:

1. Montați capul de calibrare (7) pe pistonul testerului de tensiune.
2. Introduceți placa de testare (2) în testerul de tensiune (9), asigurându-vă că capul de calibrare (7) este poziționat în locașul central al plăcii de testare (2).
3. Testerul de tensiune trebuie să indice o valoare până la marginea inferioară a canelurii inferioare.
