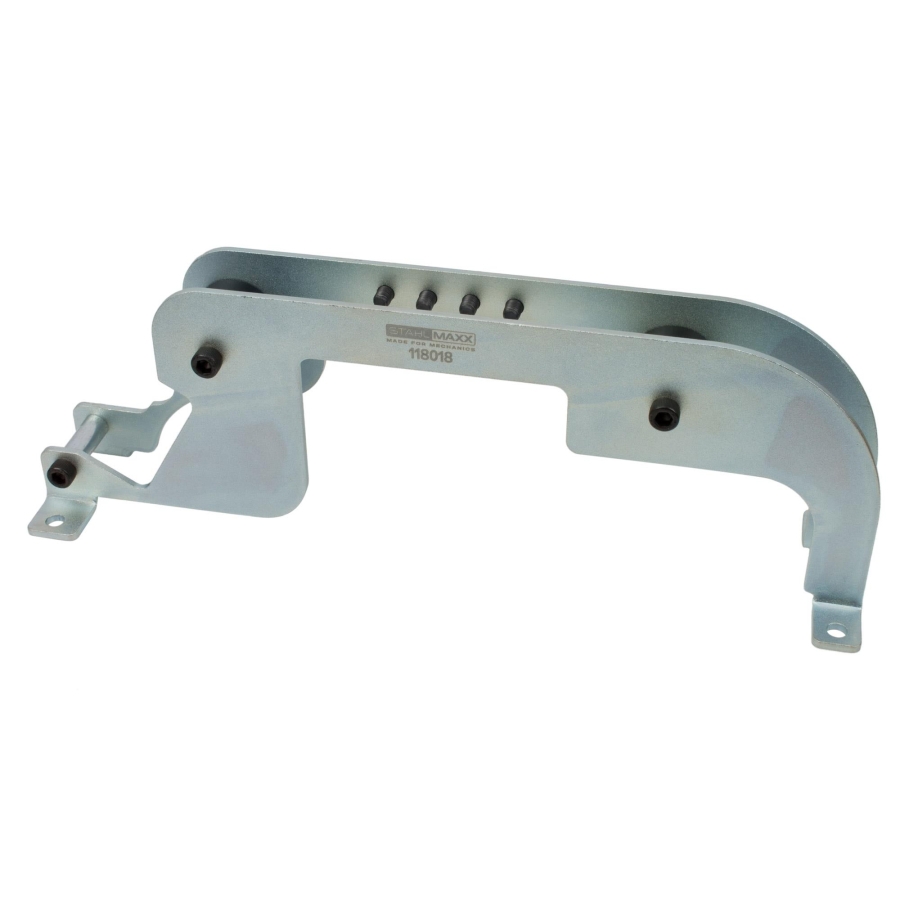

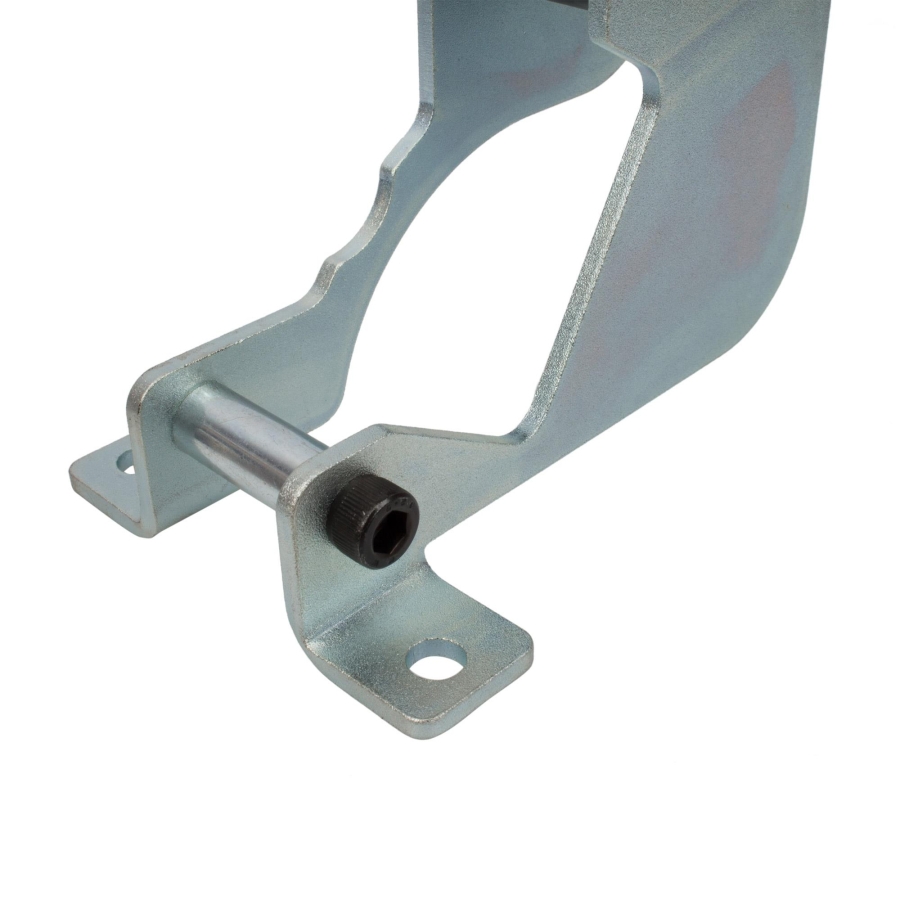

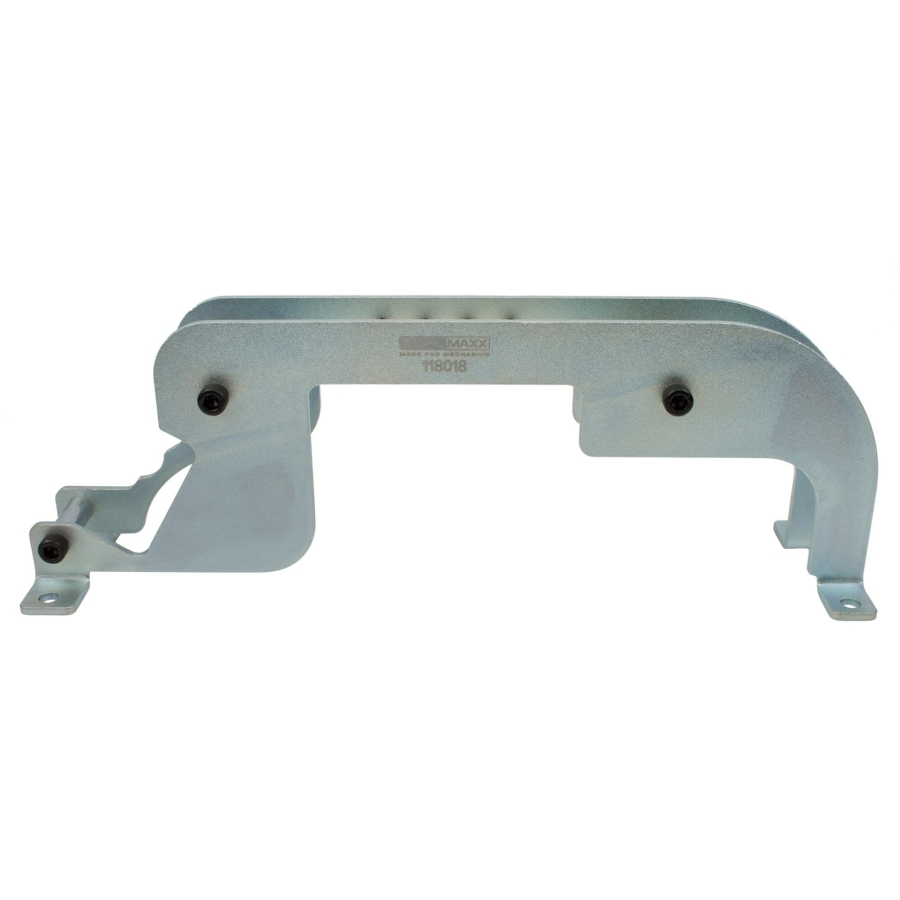

Unealtă montaj și tragere lanț distribuție – Mercedes M111 – ca W111589196100

Această unealtă este utilizată pentru tragerea și montarea lanțului de distribuție la motoarele Mercedes M111 pe benzină, 4 cilindri.

Menține lanțul în poziție corectă în timpul înlocuirii și nituirii, prevenind săritul dinților și mișcarea necontrolată a arborilor cu came în timpul separării lanțului.

---

Construcția uneltei

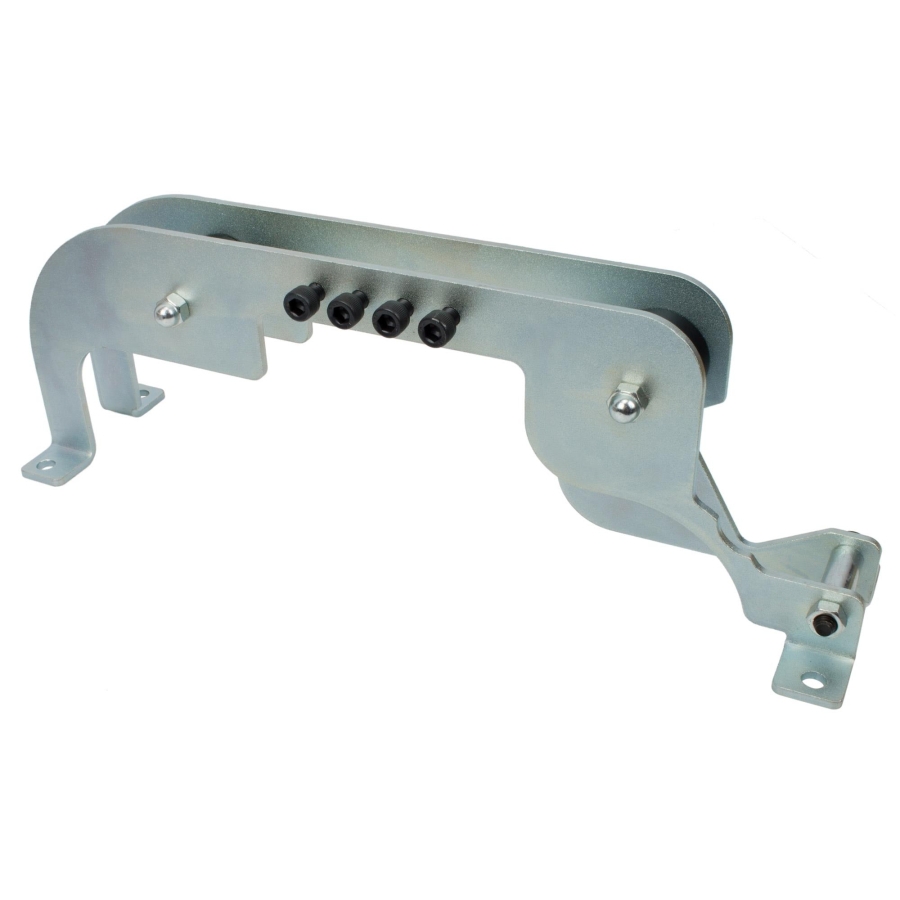

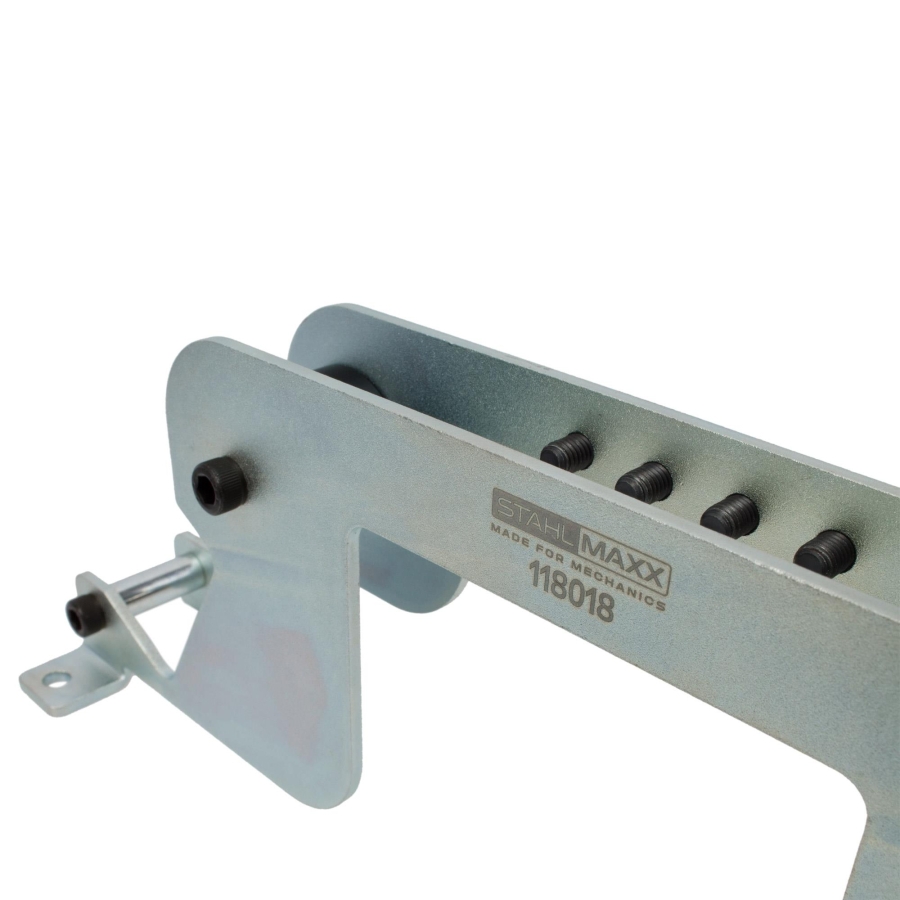

Unealta este prevăzută cu patru găuri filetate pentru depozitarea șuruburilor de fixare.

---

Procedură de lucru

(Referință: Mercedes C-Class CL203 C180 – M111.951)

Demontați capacul supapelor și bujiile.
Poziționați motorul la 20° după PMS.
Blocați arborii cu came de admisie și evacuare folosind știfturi de blocare item.no. 112470.
Demontați întinzătorul lanțului.
Montați unealta.
Tăiați lanțul, trageți lanțul nou (îndepărtați știfturile dacă este necesar) și nituiți.

---

Cupluri de strângere

Forță de presare la nituire: 30–35 Nm
Capăt întinzător lanț: 40 Nm
Carcasă întinzător: 80 Nm
Șuruburi capac supape: 10 Nm

---

Compatibilitate motoare

Compatibilă cu motoare Mercedes M111:

Coduri motoare:
M111.920, M111.921, M111.940, M111.941, M111.942, M111.943, M111.944, M111.945, M111.946, M111.947, M111.948, M111.950, M111.951, M111.952, M111.955, M111.956, M111.957, M111.958, M111.960, M111.961, M111.970, M111.973, M111.974, M111.975, M111.977, M111.978, M111.979, M111.980, M111.981, M111.982, M111.983, M111.984

---

Compatibilitate vehicule

• C-Class (W202, W203)
• CLK (C208)
• E-Class (W124, W210)
• ML (W163)
• SLK (R170)
• Sprinter (B901, B902, B903, B904)
• V-Class (638/2)
• Vito (W638)

---

Conținut pachet

• 1 × Unealtă montaj și fixare lanț distribuție – ca W111589196100
• 4 × Șuruburi de montaj

---

Unelte suplimentare (nu sunt incluse)

• Set știfturi blocare arbori cu came item.no. 112470 – ca W111589031500 / 8929
• Unealtă nituire lanț distribuție item.no. 112444

---

Referințe și observații

• Poate fi utilizată ca unealtă pentru Mercedes ca W111589196100



Numerele OEM sunt oferite doar pentru identificare. Acesta nu este un produs original.

DAEWOO MUSSO (FJ) (07.1998 - 09.1999) 2.3 (140 hp, 103 kW)

MERCEDES-BENZ 124 Coupe (C124) (03.1987 - 07.1993) 200 CE (124.040) (136 hp, 100 kW)

MERCEDES-BENZ 124 Coupe (C124) (03.1987 - 07.1993) 220 CE (124.042) (150 hp, 110 kW)

MERCEDES-BENZ 124 Saloon (W124) (12.1984 - 08.1993) 200 E (124.019) (136 hp, 100 kW) kW)

MERCEDES-BENZ 124 Saloon (W124) (12.1984 - 08.1993) 220 E (124.022) (150 HP, 110 kW)

MERCEDES-BENZ 124 T-Model (S124) (09.1985 - 12.1993) 200 TE (124.079) (136 HP, 100 kW)

MERCEDES-BENZ 124 T-Model (S124) (09.1985 - 12.1993) 220 TE (124.082) (150 HP, 110 kW)

MERCEDES-BENZ C-CLASS (W202) (03.1993 - 05.2000) C 180 (202.018) (121 hp, 89 kW)

MERCEDES-BENZ C-CLASS (W202) (03.1993 - 05.2000) C 180 (202.018) (122 HP, 90 kW)

MERCEDES-BENZ C-CLASS (W202) (03.1993 - 05.2000) C 200 (202.020) (136 HP, 100 kW)

MERCEDES-BENZ C-CLASS (W202) (03.1993 - 05.2000) C 200 Kompressor (202.025) (180 HP, 132 kW)

MERCEDES-BENZ C-CLASS (W202) (03.1993 - 05.2000) C 200 Kompressor (202.025) (192 hp, 141 kW)

MERCEDES-BENZ C-CLASS (W202) (03.1993 - 05.2000) C 220 (202.022) (150 HP, 110 kW)

MERCEDES-BENZ C-CLASS (W202) (03.1993 - 05.2000) C 230 (202.023) (150 HP, 110 kW)

MERCEDES-BENZ C-CLASS (W202) (03.1993 - 05.2000) C 230 (202.024) (188 HP, 138 kW)

MERCEDES-BENZ C-CLASS (W202) (03.1993 - 05.2000) C 230 Kompressor (202.024) (193 HP, 142 kW)

MERCEDES-BENZ C-CLASS (W203) (05.2000 - 12.2007) C 180 (203.035) (129 HP, 95 kW)

MERCEDES-BENZ C-CLASS (W203) (05.2000 - 12.2007) C 200 Kompressor (203.045) (163 HP, 120 kW)

MERCEDES-BENZ C-CLASS Coupe (CL203) (03.2001 - 06.2011) C 180 (203.735) (129 HP, 95 kW)

MERCEDES-BENZ C-CLASS Coupe (CL203) (03.2001 - 06.2011) C 200 Kompressor (203.745) (163 HP, 120 kW)

MERCEDES-BENZ C-CLASS Coupe (CL203) (03.2001 - 06.2011) C 230 Kompressor (203.747) (194 HP, 143 kW)

MERCEDES-BENZ C-CLASS Coupe (CL203) (03.2001 - 06.2011) C 230 Kompressor (203.747) (197 HP, 145 kW)

MERCEDES-BENZ C-CLASS T-Model (S202) (06.1996 - 03.2001) C 180 T (202.078) (122 HP, 90 kW)

MERCEDES-BENZ C-CLASS T-Model (S202) (06.1996 - 03.2001) C 180 T (202.081) (129 HP, 95 kW)

MERCEDES-BENZ C-CLASS T-Model (S202) (06.1996 - 03.2001) C 200 T (202.080) (136 HP, 100 kW)

MERCEDES-BENZ C-CLASS T-Model (S202) (06.1996 - 03.2001) C 200 T Kompressor (202.082) (192 HP, 141 kW)

MERCEDES-BENZ C-CLASS T-Model (S202) (06.1996 - 03.2001) C 200 T compressor (202.087) (163 HP, 120 kW)

MERCEDES-BENZ C-CLASS T-Model (S202) (06.1996 - 03.2001) C 230 T (202.083) (150 HP, 110 kW)

MERCEDES-BENZ C-CLASS T-Model (S202) (06.1996 - 03.2001) C 230 T Kompressor (202.085) (193 HP, 142 kW)

MERCEDES-BENZ C-CLASS T-Model (S203) (03.2001 - 08.2007) C 180 (203.235) (129 HP, 95 kW)

MERCEDES-BENZ C-CLASS T-Model (S203) (03.2001 - 08.2007) C 200 Kompressor (203.245) (163 hp, 120 kW)

MERCEDES-BENZ CLK (C208) (06.1997 - 12.2003) 200 (208.335) (136 hp, 100 kW)

MERCEDES-BENZ CLK (C208) (06.1997 - 12.2003) 200 Kompressor (208.344) (163 hp, 120 kW)

MERCEDES-BENZ CLK (C208) (06.1997 - 12.2003) 200 Kompressor (208.345) (192 hp, 141 kW)

MERCEDES-BENZ CLK (C208) (06.1997 - 12.2003) 230 Kompressor (208.347) (193 hp, 142 kW)

MERCEDES-BENZ CLK (C208) (06.1997 - 12.2003) 230 Kompressor (208.348) (197 hp, 145 kW)

MERCEDES-BENZ CLK Cabriolet (A208) (03.1998 - 03.2002) 200 (208.435) (136 hp, 100 kW)

MERCEDES-BENZ CLK Cabriolet (A208) (03.1998 - 03.2002) 200 Kompressor (208.444) (163 hp, 120 kW)

MERCEDES-BENZ CLK Cabriolet (A208) (03.1998 - 03.2002) 200 Kompressor (208.445) (192 hp, 141 kW)

MERCEDES-BENZ CLK Cabriolet (A208) (03.1998 - 03.2002) 230 Kompressor (208.447) (193 hp, 142 kW)

MERCEDES-BENZ CLK Cabriolet (A208) (03.1998 - 03.2002) 230 Kompressor (208.448) (197 hp, 145 kW)

MERCEDES-BENZ E-CLASS (W124) (02.1993 - 06.1996) E 200 (124.019) (136 HP, 100 kW)

MERCEDES-BENZ E-CLASS (W124) (02.1993 - 06.1996) E 220 (124.022) (150 HP, 110 kW)

MERCEDES-BENZ E-CLASS (W210) (06.1995 - 08.2003) E 200 (210.035) (136 HP, 100 kW)

MERCEDES-BENZ E-CLASS (W210) (06.1995 - 08.2003) E 200 Kompressor (210.045) (186 HP, 137 kW)

MERCEDES-BENZ E-CLASS (W210) (06.1995 - 08.2003) E 200 Kompressor (210.048) (163 HP, 120 kW)

MERCEDES-BENZ E-CLASS (W210) (06.1995 - 08.2003) E 230 (210.037) (150 HP, 110 kW)

MERCEDES-BENZ E-CLASS Cabriolet (A124) (05.1994 - 03.1998) E 200 (124.060) (136 HP, 100 kW)

MERCEDES-BENZ E-CLASS Cabriolet (A124) (05.1994 - 03.1998) E 220 (124,062) (150 hp, 110 kW)

MERCEDES-BENZ E-CLASS Coupe (C124) (06.1993 - 06.1997) E 200 (124.040) (136 HP, 100 kW)

MERCEDES-BENZ E-CLASS Coupe (C124) (06.1993 - 06.1997) E 220 (124.042) (150 HP, 110 kW)

MERCEDES-BENZ E-CLASS T-Model (S124) (06.1993 - 06.1996) E 200 T (124.079) (136 HP, 100 kW)

MERCEDES-BENZ E-CLASS T-Model (S124) (06.1993 - 06.1996) E 220 T (124.082) (150 HP, 110 kW)

MERCEDES-BENZ E-CLASS T-Model (S210) (06.1996 - 03.2003) E 200 T (210.235) (136 HP, 100 kW)

MERCEDES-BENZ E-CLASS T-Model (S210) (06.1996 - 03.2003) E 200 T Kompressor (210.245) (186 HP, 137 kW)

MERCEDES-BENZ E-CLASS T-Model (S210) (06.1996 - 03.2003) E 200 T Kompressor (210.248) (163 HP, 120 kW)

MERCEDES-BENZ E-CLASS T-Model (S210) (06.1996 - 03.2003) E 230 T (210.237) (150 HP, 110 kW)

MERCEDES-BENZ M-CLASS (W163) (02.1998 - 07.2005) ML 230 (163.136) (150 HP, 110 kW)

MERCEDES-BENZ SLK (R170) (09.1996 - 04.2004) 200 (170.435) (136 HP, 100 kW)

MERCEDES-BENZ SLK (R170) (09.1996 - 04.2004) 200 Kompressor (170.444) (163 HP, 120 kW)

MERCEDES-BENZ SLK (R170) (09.1996 - 04.2004) 200 Kompressor (170.445) (192 hp, 141 kW)

MERCEDES-BENZ SLK (R170) (09.1996 - 04.2004) 230 (170.449) (194 hp, 143 kW)

MERCEDES-BENZ SLK (R170) (09.1996 - 04.2004) 230 Kompressor (170.447) (188 hp, 138 kW)

MERCEDES-BENZ SLK (R170) (09.1996 - 04.2004) 230 Kompressor (170.447) (193 hp, 142 kW)

MERCEDES-BENZ SLK (R170) (09.1996 - 04.2004) 230 Kompressor (170.449) (197 hp, 145 kW)

MERCEDES-BENZ SPRINTER 2-t Bus (901, 902) (02.1995 - 05.2006) 214 (902.071, 902.072, 902.671, 902.672) (143 hp, 105 kW)

MERCEDES-BENZ SPRINTER 2-t Bus (901, 902) (02.1995 - 05.2006) 214 NGT (129 hp, 95 kW)

MERCEDES-BENZ SPRINTER 2-t Panel Van (901, 902) (02.1995 - 05.2006) 214 (143 hp, 105 kW)

MERCEDES-BENZ SPRINTER 2-t Panel Van (901, 902) (02.1995 - 05.2006) 214 NGT (129 hp, 95 kW)

MERCEDES-BENZ SPRINTER 2-t Flatbed/Chassis (901, 902) (01.1995 - 05.2006) 214 (902.011, 902.012, 902.611, 902.612) (143 hp, 105 kW)

MERCEDES-BENZ SPRINTER 2-t Flatbed/Chassis (901, 902) (01.1995 - 05.2006) 214 NGT (129 hp, 95 kW)

MERCEDES-BENZ SPRINTER 3-t Bus (903) (02.1995 - 05.2012) 314 (903.071, 903.072, 903.073, 903.671, 903.672,... (143 HP, 105 kW)

MERCEDES-BENZ SPRINTER 3-t Bus (903) (02.1995 - 05.2012) 314 4x4 (143 HP, 105 kW)

MERCEDES-BENZ SPRINTER 3-t Bus (903) (02.1995 - 05.2012) 314 NGT (129 HP, 95 kW)

MERCEDES-BENZ SPRINTER 3-t box (903) (02.1995 - 05.2012) 314 (143 HP, 105 kW)

MERCEDES-BENZ SPRINTER 3-t Box (903) (02.1995 - 05.2012) 314 4x4 (143 HP, 105 kW)

MERCEDES-BENZ SPRINTER 3-t Box (903) (02.1995 - 05.2012) 314 NGT (903.661) (129 HP, 95 kW)

MERCEDES-BENZ SPRINTER 3-t flatbed/chassis (903) (02.1995 - 05.2012) 314 (903.011, 903.012, 903.013, 903.022, 903.611,... (143 hp, 105 kW)

MERCEDES-BENZ SPRINTER 3-t flatbed/chassis (903) (02.1995 - 05.2012) 314 4x4 (143 hp, 105 kW)

MERCEDES-BENZ SPRINTER 3-t flatbed/chassis (903) (02.1995 - 05.2012) 314 NGT (903.611, 903.612) (129 hp, 95 kW)

MERCEDES-BENZ SPRINTER 4-t Bus (904) (02.1996 - 05.2006) 414 (143 hp, 105 kW)

MERCEDES-BENZ SPRINTER 4-t Van (904) (02.1995 - 05.2012) 414 (904.062, 904.063, 904.662, 904.663) (143 hp, 105 kW)

MERCEDES-BENZ SPRINTER 4-t Van (904) (02.1995 - 05.2012) 414 4x4 (904.062, 904.063, 904.662, 904.663) (143 hp, 105 kW)

MERCEDES-BENZ SPRINTER 4-t Van (904) (02.1995 - 05.2012) 414 NGT (129 hp, 95 kW)

MERCEDES-BENZ SPRINTER 4-t Flatbed/Chassis (904) (02.1995 - 05.2012) 414 (904.012, 904.013, 904.612, 904.613) (143 hp, 105 kW)

MERCEDES-BENZ SPRINTER 4-t Flatbed/Chassis (904) (02.1995 - 05.2012) 414 4x4 (904.012, 904.013, 904.612, 904.613) (143 (105 kW)

MERCEDES-BENZ SPRINTER 4-t Flatbed/Chassis (904) (02.1995 - 05.2012) 414 NGT (129 hp, 95 kW)

MERCEDES-BENZ V-CLASS (638/2) (09.1996 - 07.2003) V 200 (638.214, 638.294) (129 hp, 95 kW)

MERCEDES-BENZ V-CLASS (638/2) (09.1996 - 07.2003) V 230 (638.234, 638.294) (143 hp, 105 kW)

MERCEDES-BENZ VITO Bus (638) (02.1996 - 07.2003) 113 2.0 (638.114, 638.194) (129 hp, 95 kW)

MERCEDES-BENZ VITO Bus (638) (02.1996 - 07.2003) 114 2.3 (638.134, 638.194) (143 hp, 105 kW)

MERCEDES-BENZ VITO Panel Van (638) (03.1997 - 07.2003) 113 2.0 (638.014, 638.094) (129 hp, 95 kW)

MERCEDES-BENZ VITO Panel Van (638) (03.1997 - 07.2003) 114 2.3 (638.034, 638.094) (143 hp, 105 kW)

SSANGYONG CHAIRMAN (HT_) (07.1997 - ) 2.3 (150 HP, 110 kW)

SSANGYONG KORANDO (KJ) (12.1996 - 11.2006) 2.3 (140 HP, 103 kW)

SSANGYONG MUSSO (FJ) (01.1993 - 09.2007) 2.3 (140 HP, 103 kW)
