Baterie de manometre pentru verificarea instalațiilor A/C cu agent frigorific R744

Această baterie de manometre este destinată măsurării presiunii înalte și joase la instalațiile de aer condiționat care utilizează agent frigorific R744 (dioxid de carbon / CO₂). Este potrivită pentru verificare, diagnosticare și lucrări de service la sistemele A/C cu R744.

Setul include un furtun de înaltă presiune, un furtun de joasă presiune și un furtun de conectare pentru legătura cu o stație de service. Blocul de supape este echipat cu robinete de închidere cu piston pentru partea de înaltă și joasă presiune, permițând un control precis în timpul măsurării și operațiunilor de service.

Manometrele sunt protejate și au diametrul de 70 mm, fiind potrivite pentru utilizare în condiții de atelier. Unitatea este prevăzută și cu un cârlig de suspendare pentru poziționare mai practică în timpul lucrului.

Această baterie de manometre este o soluție ideală de înlocuire pentru manometrele defecte ale stațiilor de service, dar poate fi utilizată și independent pentru diagnosticarea instalațiilor de aer condiționat cu R744, fără a fi necesară o stație de service.

Date tehnice

• Compatibilă cu agent frigorific: R744 (dioxid de carbon / CO₂)
• Diametru manometre: 70 mm

Scală manometru joasă presiune:

• 0 până la 1425 PSI
• Rezoluție: 25 PSI
• 0 până la 10 MPa
• Rezoluție: 0,1 MPa

Scală manometru înaltă presiune:

• 0 până la 2250 PSI
• Rezoluție: 50 PSI
• 0 până la 16 MPa
• Rezoluție: 0,2 MPa

Caracteristici

• Pentru măsurarea presiunii înalte și joase la instalații A/C cu R744
• Include furtun de înaltă presiune, furtun de joasă presiune și furtun de conectare
• Bloc de supape cu robinete de închidere cu piston
• Manometre protejate cu diametrul de 70 mm
• Cârlig de suspendare pentru utilizare mai practică în atelier
• Potrivită pentru înlocuirea manometrelor defecte sau pentru diagnosticare independentă

Conținutul livrării

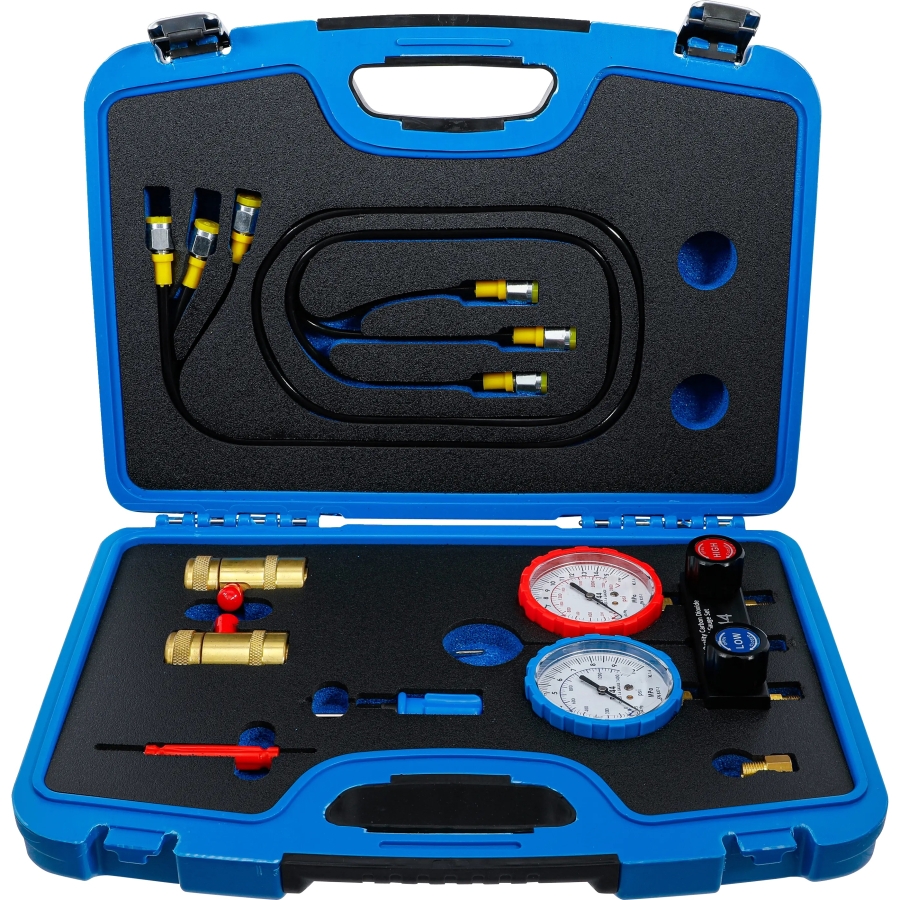

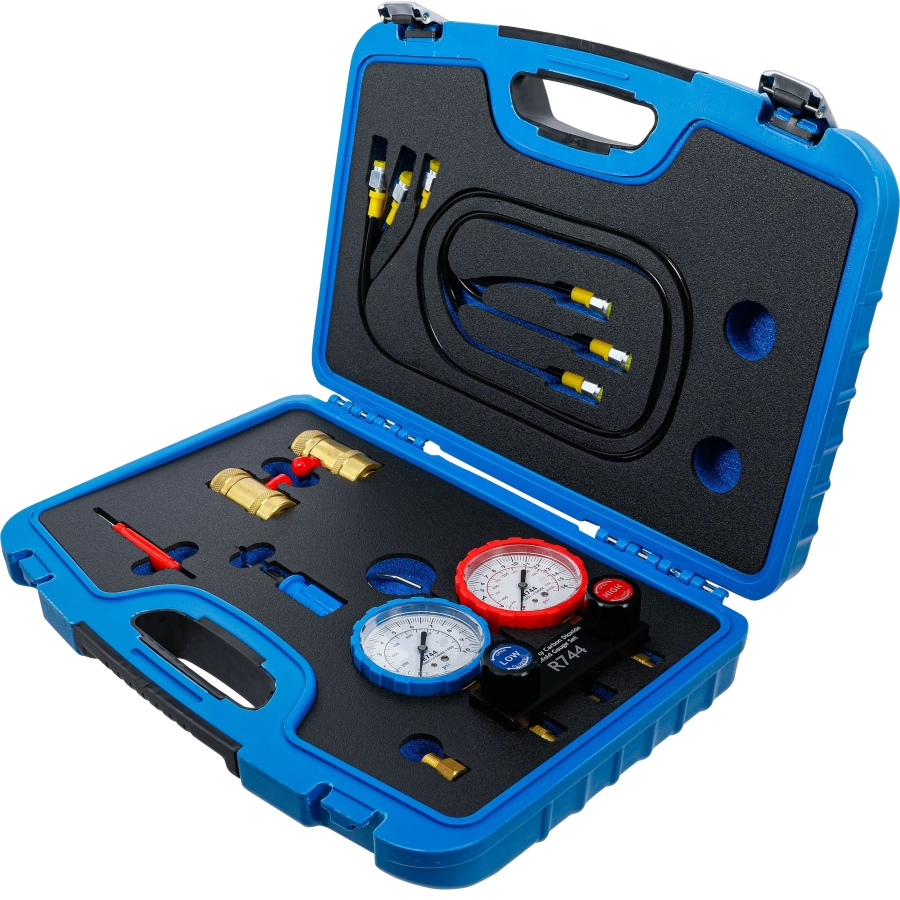

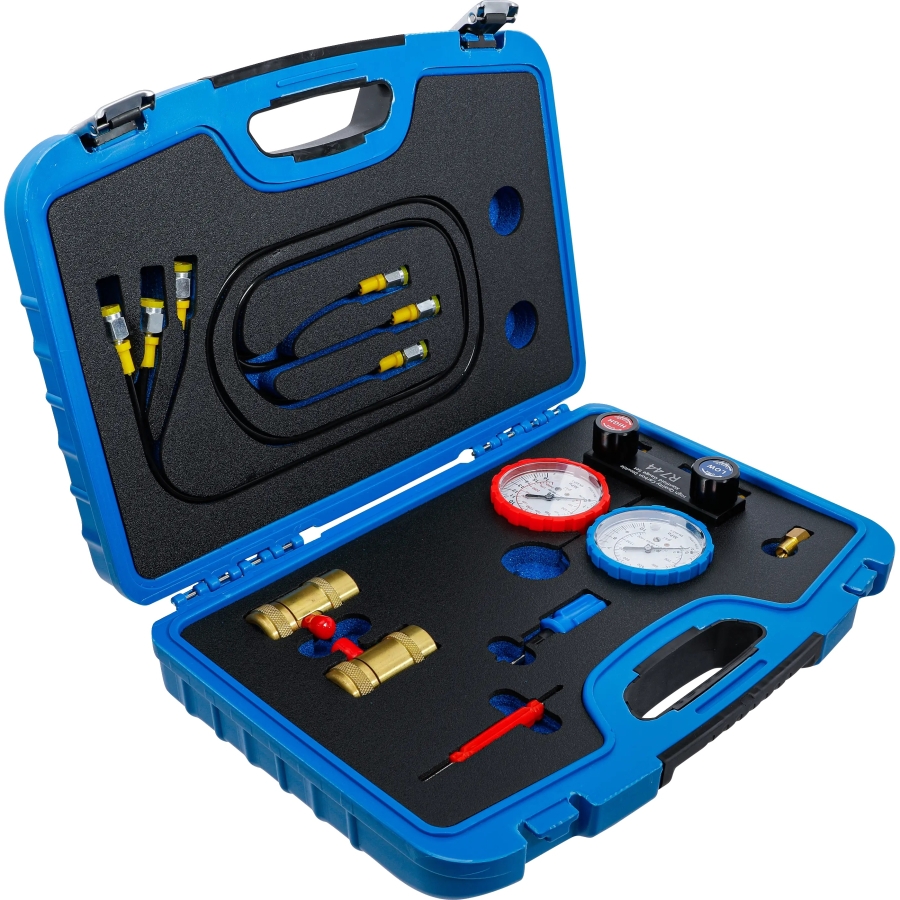

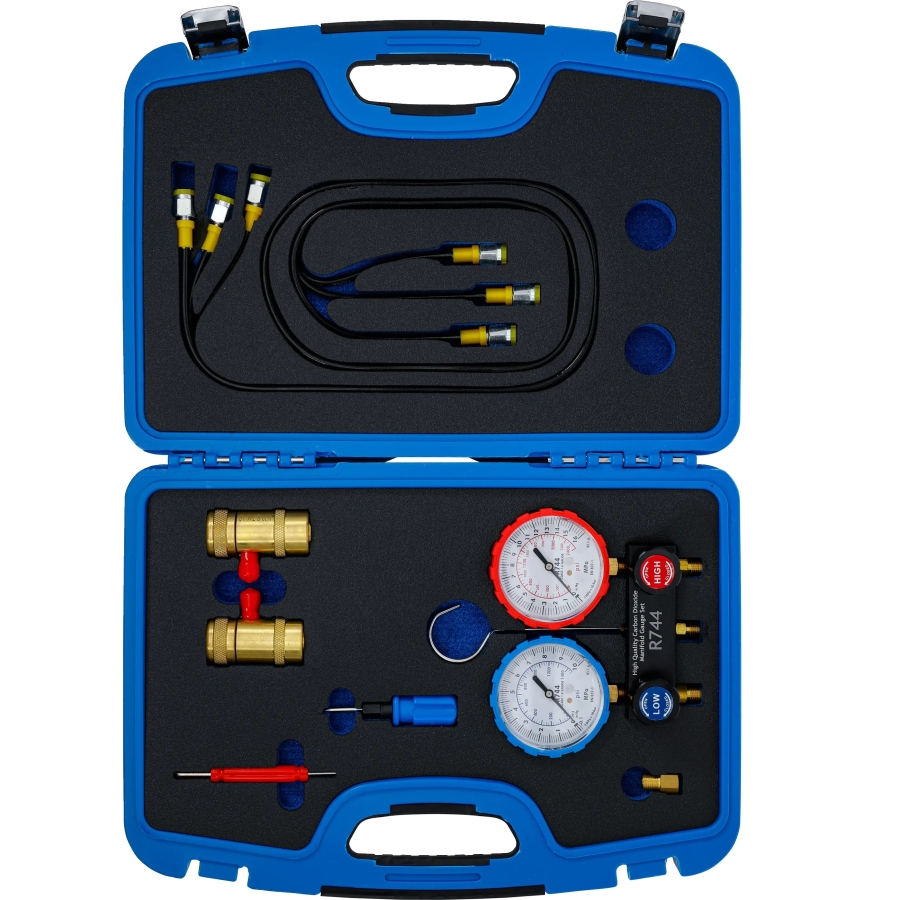

• 1 x baterie de manometre pentru instalații A/C cu R744
• 1 x furtun de înaltă presiune
• 1 x furtun de joasă presiune
• 1 x furtun de conectare la stația de service

Funcții

• Conectați un capăt al furtunului de joasă presiune la portul corespunzător pentru furtun, iar celălalt capăt la cupla rapidă de joasă presiune.
• Conectați un capăt al furtunului de înaltă presiune la portul corespunzător pentru furtun, iar celălalt capăt la cupla rapidă de înaltă presiune.
• Supapele integrate în cuplele de înaltă și joasă presiune controlează fluxul către manometre. Închideți ambele supape ale cuplelor prin rotire în sens invers acelor de ceasornic.
• Manometrul roșu de înaltă presiune se conectează la conducta de la ieșirea compresorului. La sistemele de aer condiționat R744, cupla de înaltă presiune este standardizată și nu se potrivește la portul de service de joasă presiune al vehiculului.
• Manometrul albastru de joasă presiune se conectează la conducta către intrarea compresorului. La sistemele de aer condiționat R744, cupla de joasă presiune este standardizată și nu se potrivește la portul de service de înaltă presiune al vehiculului.
• Supapele de înaltă și joasă presiune ale blocului manometric controlează fluxul agentului frigorific către și dinspre furtunul stației de service. Dacă nu este conectată o stație de service, ambele supape ale blocului manometric trebuie închise prin rotire în sensul acelor de ceasornic înainte de conectarea setului la vehicul.
• Unul dintre furtunurile de service este utilizat pentru conectarea blocului manometric la o stație de recuperare / service a agentului frigorific. Atunci când este utilizat împreună cu o stație de service, acesta este necesar pentru vidare și încărcarea sistemelor de aer condiționat R744.
• Instrucțiunile generale pentru întreținerea sistemului de aer condiționat pot fi consultate în manualul stației de service. Procedurile specifice pentru fiecare sistem și model de vehicul trebuie urmate întotdeauna conform manualului de service al producătorului vehiculului.

Verificarea presiunii

Pregătire

• Închideți supapele de înaltă și joasă presiune ale blocului manometric prin rotire în sensul acelor de ceasornic.
• Închideți supapele cuplelor de înaltă și joasă presiune prin rotire în sens invers acelor de ceasornic.

Conectarea furtunurilor

• Conectați furtunurile de service conform descrierii din secțiunea Funcții.

Conectarea cuplelor

• Conectați cupla de înaltă presiune la portul de service de înaltă presiune al sistemului de aer condiționat.
• Conectați cupla de joasă presiune la portul de service de joasă presiune al sistemului de aer condiționat.

Efectuarea testului

• Porniți vehiculul, lăsați-l să ajungă la temperatura normală de funcționare și porniți sistemul de aer condiționat.
• Deschideți supapele cuplelor de înaltă și joasă presiune prin rotire în sensul acelor de ceasornic.
• Citiți valorile presiunii de pe ambele manometre și comparați-le cu valorile specificate de producătorul vehiculului.

După finalizarea testului

• Opriți sistemul de aer condiționat.
• Închideți supapele cuplelor de înaltă și joasă presiune prin rotire în sens invers acelor de ceasornic.
• Deconectați cuplele de înaltă și joasă presiune de la sistemul de aer condiționat trăgând de inelul moletat de eliberare al ambelor cuple.
