Set extractor injectoare diesel pentru BMW și Mercedes-Benz CDI

Acest set profesional pentru extragerea injectoarelor diesel este proiectat pentru demontarea injectoarelor gripate sau dificil de accesat în motoare BMW și Mercedes-Benz CDI, inclusiv OM 611, OM 612, OM 613 și variante similare.

Designul extra scurt, cu o lungime de bază de doar 225 mm, îl face ideal pentru utilizare în spații restrânse unde sistemele standard de extracție nu pot fi utilizate eficient. Cu accesoriile montate, lungimea totală ajunge la 350 mm, oferind flexibilitate în funcție de aplicație.

Compatibil cu injectoare Bosch diesel, setul include un ciocan culisant robust de 1730 g pentru extracție axială eficientă și controlată. Adaptoarele, șuruburile și piesele incluse permit multiple configurații de prindere în funcție de tipul injectorului.

Destinat atelierelor profesionale pentru înlocuirea injectoarelor diesel și întreținerea sistemelor common rail.

Caracteristici

• Lungime compactă de 225 mm pentru spații restrânse

• Lungime totală cu accesorii: 350 mm

• Compatibil cu injectoare Bosch pentru BMW și Mercedes-Benz CDI

• Ciocan culisant robust 1730 g

• Multiple adaptoare pentru montaj flexibil

• Construcție profesională pentru utilizare în service

Conținutul livrării

• Gheară de extracție injector: deschidere 13 mm, filet interior M12x1,75

• Șuruburi de extracție injector: M17x1,0 și M14x1,5 (pentru adaptor cu articulație sferică)

• Bucșă de extracție injector: M27x1,0 și M14x1,5 (pentru adaptor cu articulație sferică)

• Adaptor: M12x1,75 la M10x1,5 (pentru ciocan culisant)

• Adaptor: M12x1,75 la M14x1,5 (pentru adaptor cu articulație sferică)

• Adaptor cu articulație sferică: M14x1,5 la M10x1,5 (pentru ciocan culisant)

• Șurub pentru ciocan culisant: Ø14 mm, filet interior M10x1,5

• Adaptor cu filet exterior M14x1,5

• Mâner: lungime 74 mm, Ø26 mm, filet interior M14x1,5

• Greutate ciocan culisant: 1730 g, alezaj Ø14 mm

NOTĂ: Ori de câte ori este posibil, utilizați adaptorul cu filet exterior.
Adaptorul cu filet interior se folosește doar pentru injectoare extrem de gripate sau când montarea adaptorului exterior nu este posibilă.

Înainte de a interveni asupra sistemului de alimentare, asigurați-vă că acesta nu este sub presiune.
Consultați documentația tehnică specifică vehiculului pentru procedura de depresurizare și pentru deconectarea componentelor electrice.

NOTĂ: La conectarea adaptorului cu articulație sferică la adaptorul cu filet exterior, boltul sferic trebuie menținut în poziția corectă.

Pentru protejarea filetelor, toate conexiunile trebuie strânse corespunzător.

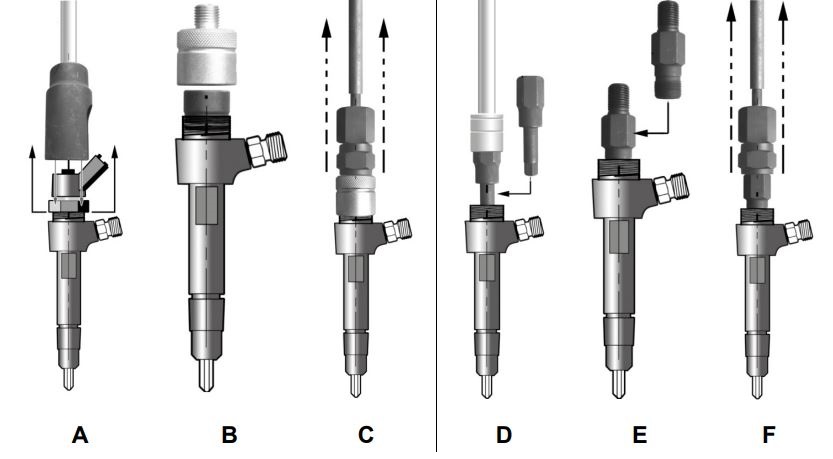

Adaptor cu filet exterior

1. Demontați unitatea electrică a injectorului.

2. Înfiletați adaptorul cu filet exterior pe injector (vezi B).

3. Conectați ciocanul culisant sau adaptorul cu articulație sferică la adaptorul exterior (vezi C).

4. Extrageți injectorul prin lovituri controlate cu ciocanul culisant.

5. Se recomandă înlocuirea injectorului demontat cu unul nou.

6. Respectați instrucțiunile de montaj și siguranță ale producătorului vehiculului.

Adaptor cu filet interior

1. Demontați unitatea electrică a injectorului.

2. Îndepărtați șurubul inelar interior folosind un bit special, rotind în sens invers acelor de ceasornic (vezi D).

3. Înfiletați adaptorul cu filet interior în injector (vezi E).

4. Conectați ciocanul culisant sau adaptorul cu articulație sferică la adaptorul interior (vezi F).

5. Extrageți injectorul prin lovituri controlate.

6. Se recomandă înlocuirea injectorului cu unul nou.

7. Respectați instrucțiunile producătorului vehiculului.
