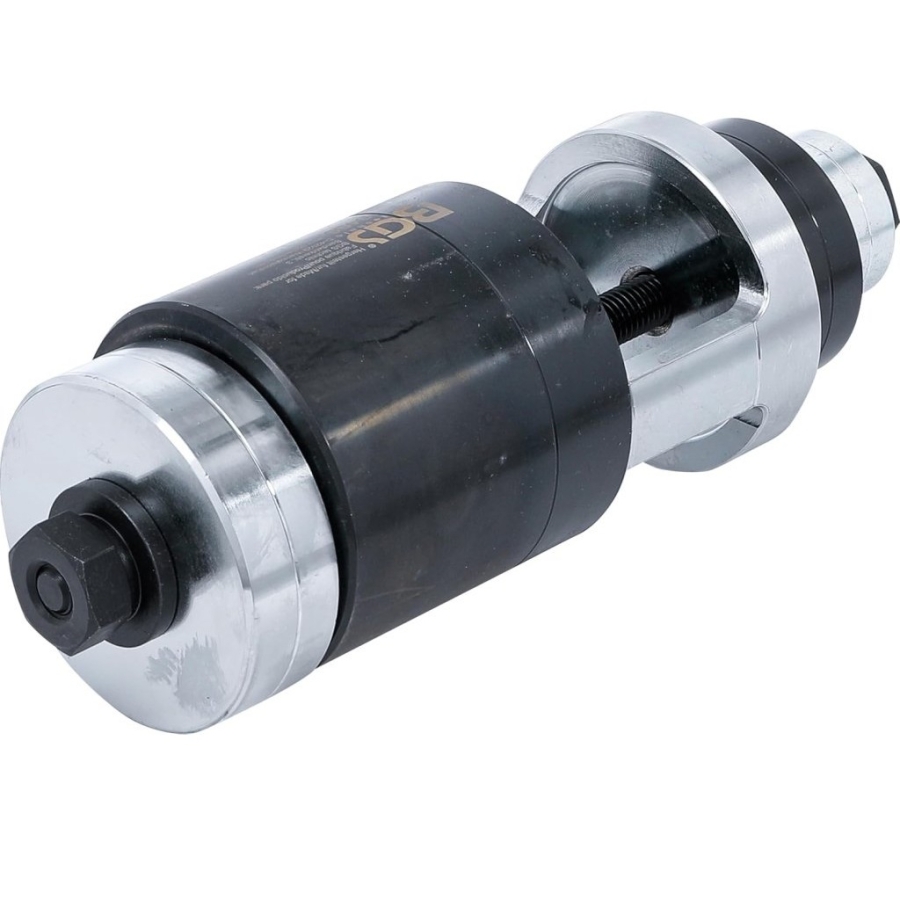

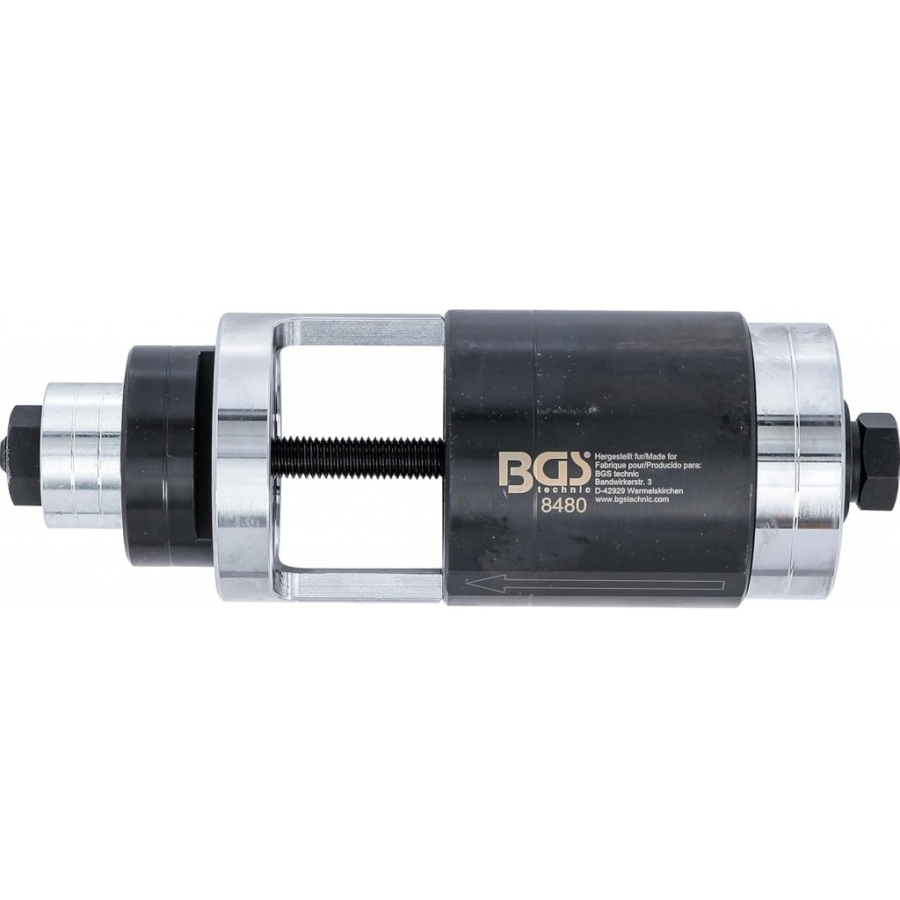

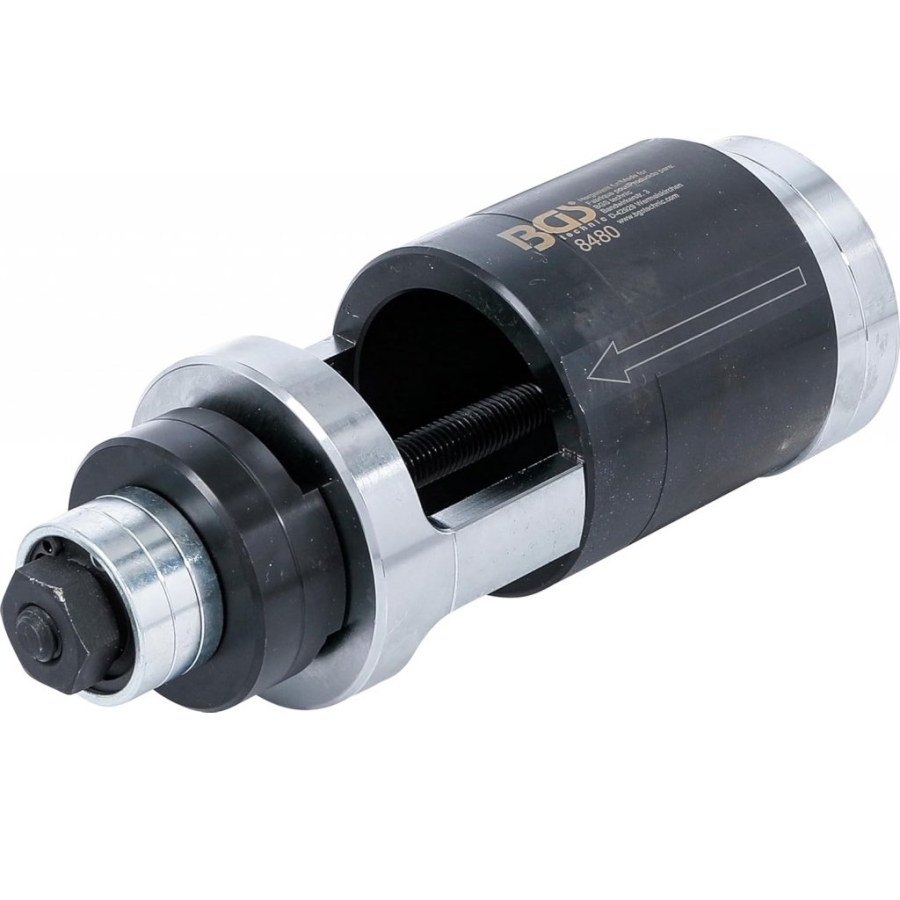

Sculă pentru bucșele brațului transversal al punții spate pentru BMW E36 și E46

Această sculă specializată este destinată demontării bucșelor originale din cauciuc-metal ale brațului transversal al punții spate, precum și demontării și montării bucșelor noi cu fantă.

Permite efectuarea lucrărilor într-un mod controlat și precis, facilitând înlocuirea bucșelor și reducând riscul deteriorării componentelor suspensiei în timpul intervenției.

Proiectată pentru modelele BMW

Compatibilă cu:

• BMW Seria 3: E36
• BMW Seria 3: E46
• BMW Seria 3 Compact: E46 Compact

Scula este dezvoltată special pentru întreținerea și înlocuirea bucșelor brațului transversal al punții spate la aceste modele.

Construcție călită pentru utilizare intensivă

Fabricată din oțel călit, scula este concepută pentru a rezista forțelor ridicate generate în timpul extragerii și montării bucșelor. Construcția robustă asigură fiabilitate ridicată și o durată lungă de exploatare în mediul profesional.

Aplicații

Potrivită pentru:

• Demontarea bucșelor originale din cauciuc-metal
• Demontarea bucșelor noi cu fantă
• Montarea bucșelor noi cu fantă
• Lucrări de întreținere și reparație a suspensiei spate

Conținutul pachetului

• 1 × Sculă pentru întreținerea bucșelor brațului transversal al punții spate

Numerele originale de piese și scule sunt furnizate exclusiv în scop de identificare și comparație. Acest produs nu este o sculă originală BMW.

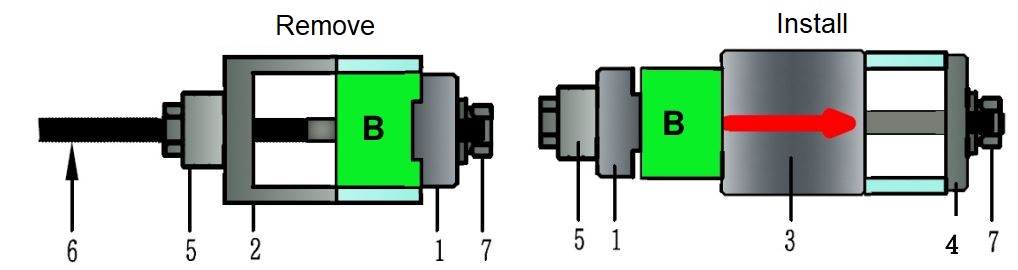

B = Bucșă

Notă: Marcați clar poziția și orientarea șurubului de fixare al brațului longitudinal (trailing arm) înainte de demontare. Acest lucru asigură păstrarea reglajului original al geometriei roților la remontare.

Pregătire

1. Ridicați și asigurați vehiculul în condiții de siguranță, respectând instrucțiunile producătorului.

2. Notați și marcați cu atenție orientarea și poziția bucșei vechi.

3. Verificați cu atenție starea sculei și înlocuiți orice componentă deteriorată sau uzată înainte de utilizare.

4. Asigurați-vă că fusul filetat (6) și piulița hexagonală (5) sunt lubrifiate corespunzător.

5. Aplicați ulei penetrant pe bucșa veche și lăsați-l să acționeze câteva minute.

Demontarea bucșei vechi

1. Asamblați scula conform ilustrației, utilizând componentele corespunzătoare pentru bucșele standard sau pentru bucșele cu fantă.

Important: Bucșa trebuie presată afară dinspre centrul vehiculului către exterior.

2. Țineți fixă piulița hexagonală (7) de pe partea opusă.

3. Verificați dacă scula este aliniată corect.

4. Utilizând o cheie de 24 mm, strângeți lent piulița rulmentului axial (5) pentru a extrage bucșa.

Notă: Dacă bucșa nu se deplasează conform așteptărilor:

• Verificați alinierea sculei.

• Asigurați-vă că scula nu este înclinată sau blocată.

• Verificați dacă a fost aplicat ulei penetrant.

Montarea bucșei noi

BMW a introdus o nouă bucșă cu fantă pentru brațul longitudinal la modelele Seria 3. Înainte de montarea în braț, această bucșă trebuie comprimată utilizând manșonul de presare (3).

Pregătirea bucșei noi

1. Comprimați noua bucșă cu fantă utilizând manșonul de presare (3).

2. Asigurați-vă că fanta bucșei este aliniată corect cu săgeata marcată pe manșonul de presare (3).

3. Aliniați bucșa nouă conform marcajelor efectuate la demontare.

Montarea bucșei noi în brațul longitudinal

Notă: Bucșa nouă trebuie presată în brațul longitudinal în direcția centrului vehiculului.

1. Asamblați scula conform ilustrației și introduceți bucșa nouă în capătul manșonului de presare.

2. Verificați dacă fanta bucșei este poziționată corect sub săgeata de pe manșonul de presare.

3. Țineți șurubul hexagonal fix pe partea opusă.

4. Asigurați-vă că scula este aliniată corect și că manșonul de presare este poziționat perpendicular pe brațul longitudinal.

5. Utilizând o cheie de 24 mm (sau un tub lung cu clichet), strângeți lent piulița rulmentului axial (5).

Poziția finală de montaj

Presați bucșa până când manșonul metalic exterior al acesteia depășește cu 2,5 mm suprafața exterioară a brațului longitudinal.

Instrucțiuni importante

• Dacă bucșa nu se deplasează conform așteptărilor în orice etapă a montajului, opriți operațiunea și verificați din nou alinierea sculei înainte de a continua.

• Nu aplicați o cantitate excesivă de vaselină pe suprafața exterioară a bucșei noi, deoarece acest lucru poate crea probleme la presare.

• Lubrifiați întotdeauna filetele fusului și ale piuliței înainte de utilizare.

• Utilizați scula numai conform destinației sale și nu aplicați forță excesivă, deoarece acest lucru poate provoca uzură accelerată sau defectarea fusului și a piuliței.

• Utilizați numai scule manuale.

• Dacă întâmpinați o rezistență excesivă, opriți lucrul și verificați poziționarea și alinierea corectă a sculei înainte de a continua.
