Set aliniere punți lagăr arbore cu came – VAG T40311 / T40311/1

Acest set de aliniere pentru punțile lagăr ale arborelui cu came este o unealtă specială, fabricată cu precizie, destinată alinierii corecte a arborelui cu came și a punților lagăr în timpul montajului sau reparațiilor motorului.

Este esențial la instalarea arborilor cu came la motoarele 3.0L V6 TDI Gen.2, asigurând poziționarea corectă și prevenind tensiuni sau aliniere incorectă care pot duce la deteriorări ale componentelor motorului.

Principiu de utilizare

Pinul de poziționare se introduce și se înșurubează în orificiul filetat de la cilindrul 2 sau 5. Ulterior, dispozitivul de măsurare se poziționează pe suprafețele sferice ale punților lagăr pentru verificarea alinierii corecte.

Procedură de strângere (referință)

Exemplu: Audi A4 (8K) 3.0 TDI – cod motor CLAB

Pași:

• Pasul 1: Poziționare manuală
• Pasul 2: Strângere la 9 Nm

Ordine:

• Punți lagăr: 2 → 3 → 1 → 4
• Secvență: centru → exterior → interior → următoarea punte

Important

Elementele hidraulice trebuie să se stabilizeze după montaj.
Motorul nu trebuie pornit aproximativ 30 de minute după instalarea arborilor cu came.

Nerespectarea poate duce la deteriorarea supapelor și a pistoanelor.

Compatibilitate motoare

VAG (VW, Audi):
CASA, CASD, CCMA, CCWA, CDTA, CDTB, CDTC, CDUC, CDUD, CGQB, CJGA, CJGC, CJGD, CJMA, CKVB, CKVC, CKVD, CLAA, CLAB, CTCB, CLZB, CMHA, CPNB, CRCA, CRCD, CRTF, CTBA, CTBB, CTBC, CTBD, CTCB, CTCC, CVUA, CVUB, CVUC, CVVA, CVWA, CZVB, CZVC, CZVD, DEHA

Porsche:
M05.9E, MCN.RB, MCR.C, MCR.CA, MCR.CB, MCR.CC, MCT.BA, MCT.BB, MCT.BC, MCV.VB, MCV.VC, MCW.JA

Referință OEM

Pentru utilizare ca unelte OEM:

• (T40311)
• (T40311/1)

Conținut pachet

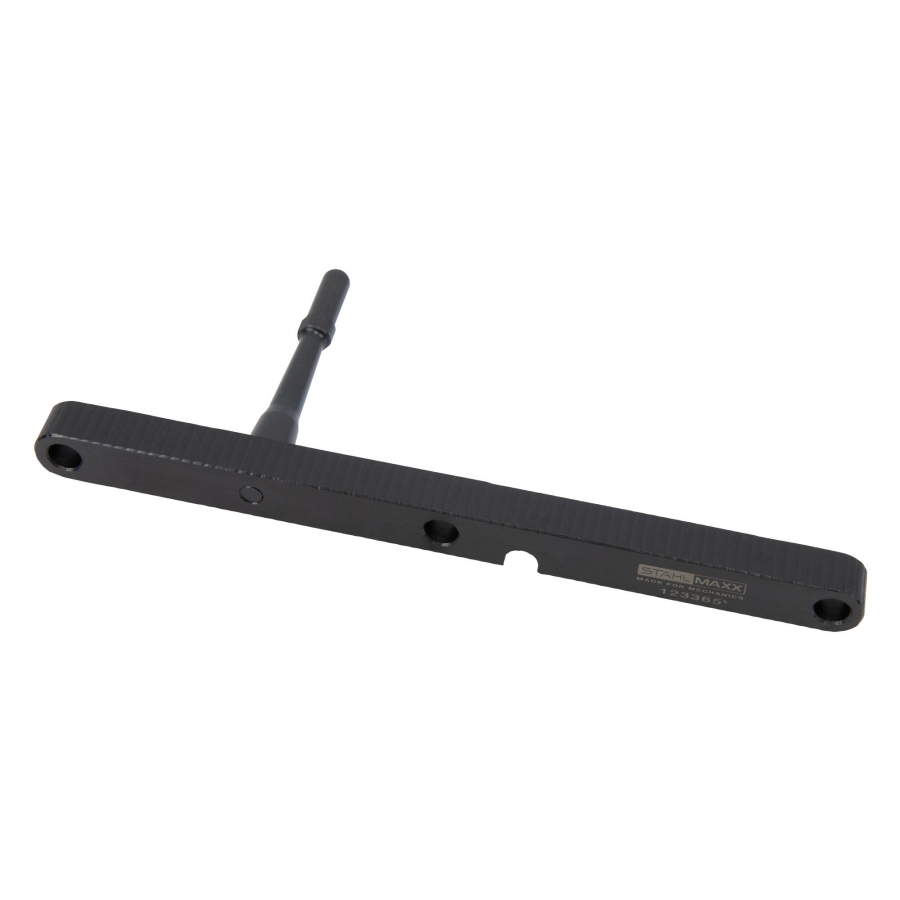

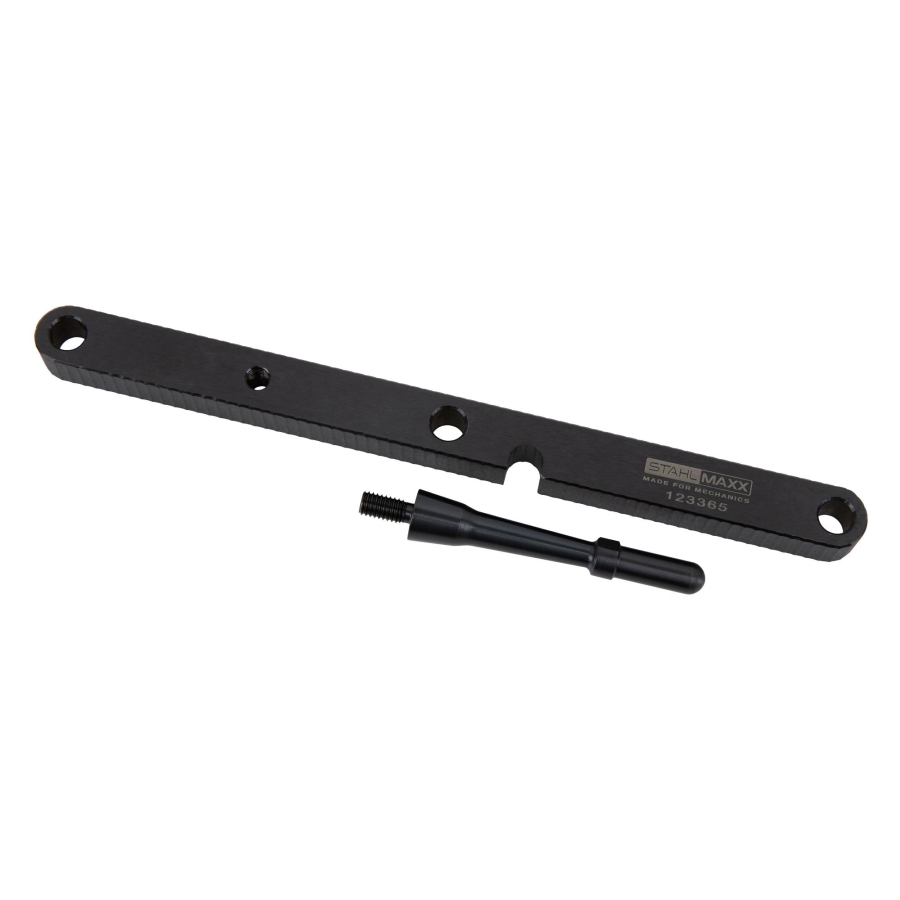

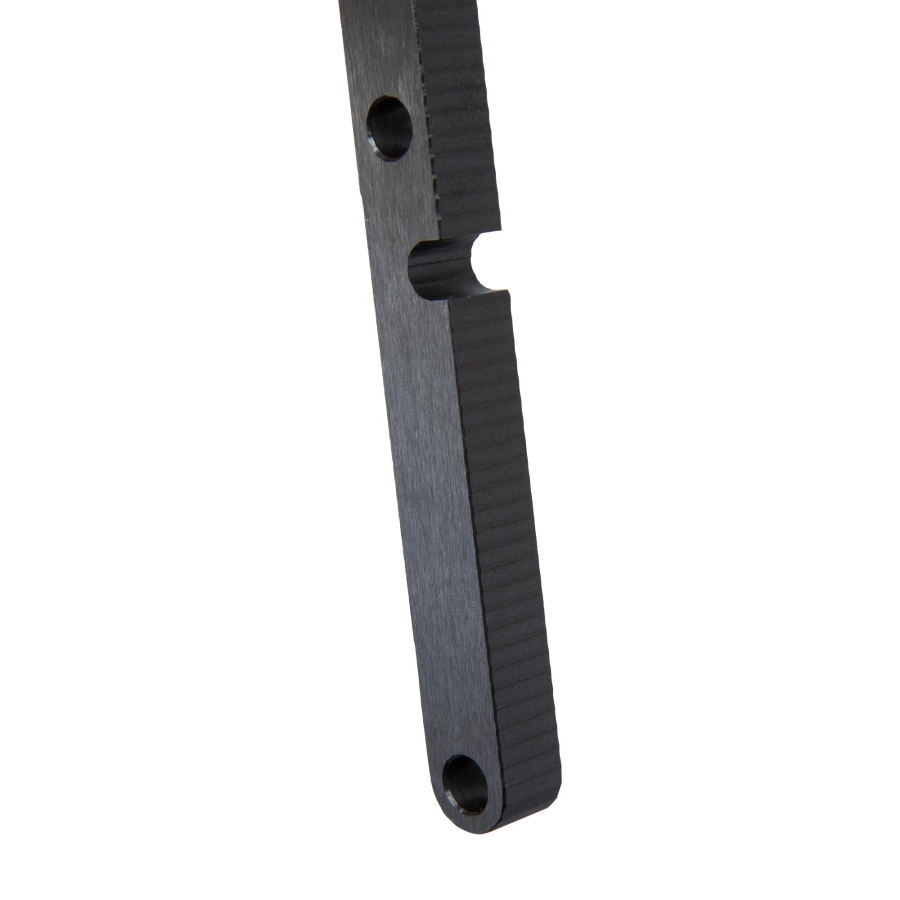

• 1 × Dispozitiv de măsurare/aliniere pentru punți lagăr
• 1 × Pin de poziționare

Numerele OEM sunt doar pentru referință. Produsul nu este o unealtă originală a producătorului.
